MCU單片機電路板上面的排針與設備接觸不良, 會導致數據缺損嗎?

ID:884307 · 發表于 2021-3-27 21:50

如圖片及視頻, 我使用51單片機模擬I2C協議和設備進行通訊, 讀出來的數據缺少前幾位, 只讀到后幾位的數據
MCU IO口和從設備之間用杜邦線連接
從設備的排針沒有嚴絲合縫的完全接觸, 留有一定縫隙

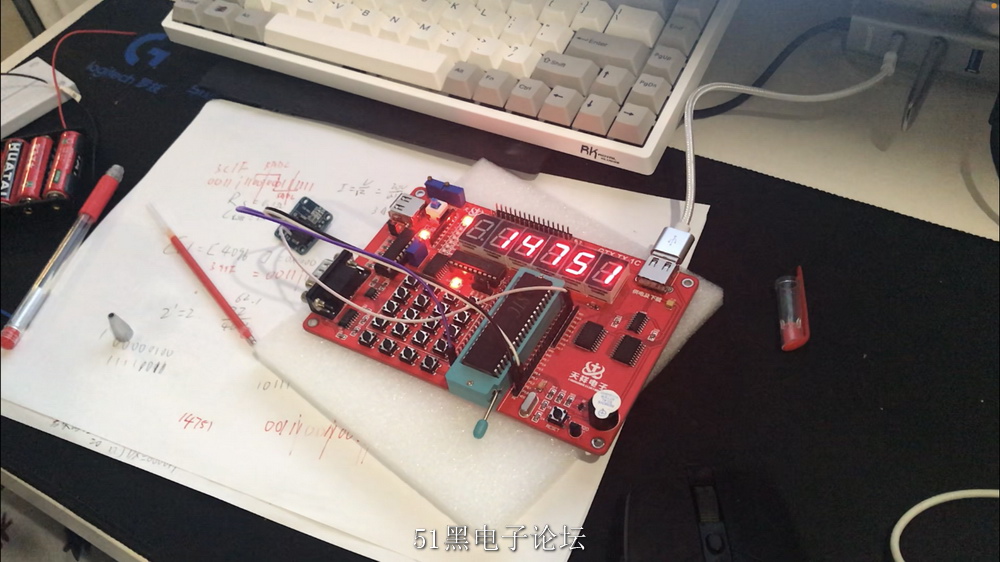

第一張圖片里顯示的14751(0x399F) 是我想要的數據, 而第二張, 第三張是我用手晃動排針后讀出的數據
第二張沒讀到數據(數據為0)

第三張的數據是我期望值的后兩位159(0x9F)

需要說明的是, 我用手將排針和從設備的觸點用力按在一起, 確保物理接觸的時候, 讀出來的數據是159(0x9F)
只有排針和觸點之間處于一個微妙的角度(介于不接觸和接觸之間)的時候讀出來的數據才是14751(0x399F)

我自己也做過幾個測試, 結果是我用力把排針和觸點按在一起的時候, 單片機讀不到0x399F的前兩位, 只能讀出后兩位0x9F

只有當我輕微晃動排針的時候才有可能得到我想要的數據(要把握晃動的角度, 還得看運氣)

我的疑問是:
1. 既然可以斷定是排針接觸不良導致的問題, 那么為什么當我按緊排針確保接觸的時候不能得到我想要的數據呢?
2. 這是軟件還是硬件的問題?
a. 如果是硬件的問題, 可以使用軟件的方法規避嗎?
b. 可以通過不使用排針, 把MCU和設備焊在PCB上來解決嗎?
c. 如果是軟件的問題, 問題大概出在哪里?

從設備的接口:

我使用的排針

視頻:

示例.zip (1.09 MB, 下載次數: 3)

ID:213173 · 發表于 2021-3-28 06:32

接觸不良用萬用表很容易判斷。此類學習板接插件材質較差，表面很容易氧化導致接觸不良。可以用無水酒精擦洗改善。另外經常插拔搖晃也容易使焊點開裂，需補焊。MCU卡座、輕觸開關也會發生接觸不良。

ID:781556 · 發表于 2021-3-28 07:19

很明顯屬於接觸不良，建議補焊各個接觸點，清除氧化層。汰換劣質綫材。
另外升級工具，提升工藝水平也可以為你在過程中避免大量不必要的時間精力虛耗。
所謂利器善事是真的

ID:160500 · 發表于 2021-3-28 09:37

首先要排除接觸不良的問題，才能得到正確的結果，無論結果對錯，硬件都必須保證連接可靠。

ID:3212 · 發表于 2021-3-28 10:39

是可以的！
1.排針也是可以焊接的，可以把排針直接焊在電路板上，既保證的連接的質量，又起到支撐的作用。
2.有一個臨時的處理方法，無論那一種排針，壓緊接觸的彈簧片可以在一段時間內改善接觸的牢固性。不過“一段時間”后就會回復松動，甚至更差。

ID:884307 · 發表于 2021-3-28 10:47

middfat 發表于 2021-3-28 10:39
是可以的！
1.排針也是可以焊接的，可以把排針直接焊在電路板上，既保證的連接的質量，又起到支撐的作用。 ...

謝謝你的建議!
我準備自己畫一個板子然后焊上去再試試看

ID:390416 · 發表于 2021-3-28 11:51

這就是WQX-15開發板不使用插件的原因。有些時候萬能表測量2歐電阻照樣不能通信。還是得焊死。

ID:207421 · 發表于 2021-3-28 12:31

1. 現在大量的杜邦線都是質量很差的，接觸不良，不通的情況會時有發生，當然也有高質量的，但買的人少。
2. 直接焊接顯然穩定。

ID:401564 · 發表于 2021-3-28 15:20

1，不要用手去摸采樣板，如果是差分模式的話，用手摸是會有影響的
2，可以用線先直接焊接到采樣板和學習板的引腳，也就四根線而已，焊一下就可以了，這樣就可以先排除接觸的問題
3，焊好之后，用萬用表和采樣板一同測試，把單片機測量的結果和萬用表測量結果對比一下，就知道程序?qū)Σ粚?duì)了
一步一步的來，很快就能找到問題點了
