氬弧焊機脈沖控制器制作 附單片機程序PCB

  [復制鏈接]
跳轉到指定樓層
樓主
沒事看網上有氬弧焊機脈沖控制器自己做了一個，用單面PCB加跳線，感光法做的PCB板，雙面板業余條件過孔太難搞了，用了2個4位共陽極數碼管，一個顯示高電平時間ms，一個顯示低電平時間ms，沒有搞儲存幾組數據，為了操作簡單只儲存上一次的設置，5個按鍵，一個儲存鍵，另外4個調整脈沖高電平時間，與低電平時間，STC89C51控制

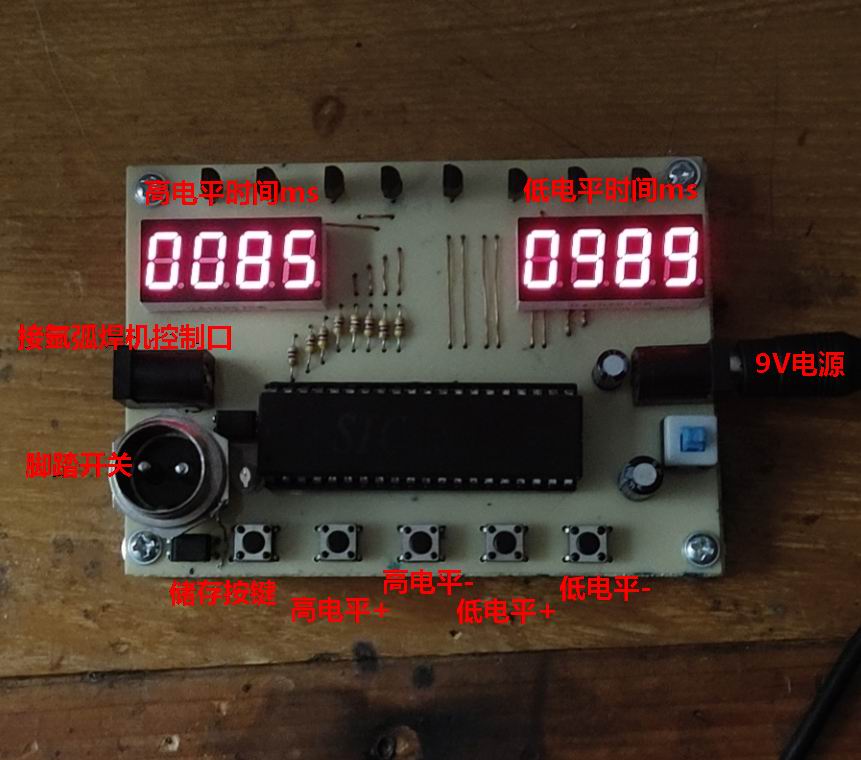

制作出來的實物圖如下：

描述


測波形

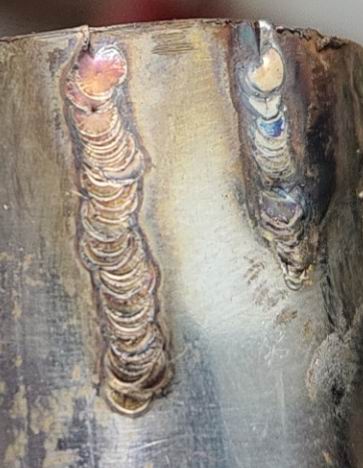

試焊

Altium Designer畫的PCB圖在最后：(51hei附件中可下載工程文件)

單片機源程序如下:
  1. /*********************************************************************************
  2. * 【編寫時間】： 2021年3月12日
  3. * 【作    者】： 程云海
  4. * 【版    本】： 1.0
  5. * 【外部晶振】： 12mhz
  6. * 【主控芯片】： STC89C52RC
  7. * 【編譯環境】： Keil μVisio4
  8. * 【程序功能】： 脈沖輸出控制
  9. * 【使用說明】： 1.使用數碼管顯示控制氬弧焊機脈沖輸出
  10. /*------------------------------------------------
  11.                     主函數
  12. ------------------------------------------------*/
  13. void main (void)
  14. {  a=byte_read(0x2000)*100+byte_read(0x2001);//程序開始時讀取EEPROM中數據
  15.    b=byte_read(0x2002)*100+byte_read(0x2003);//程序開始時讀取EEPROM中數據
  16.          //SectorErase(0x2000);//擦除扇區
  17.      //byte_write(0x2000,a);//重新寫入數據

  19.    t0_init();  //定時1ms一個中斷
  20.
  21. while (1)             //主循環
  22. {        smgxshi( a, b);           //數碼管顯示函數
  23.          anjian();                   //按鍵調整函數
  24.          chucun();                   //儲存函數
  25.         shuchmch();        //輸出脈沖函數
  26.
  27. }




  32. }



  36. void smgxshi(uint a,uint b)//數碼管顯示函數
  37. { uint c1; uchar c2;
  38.    a1=a/1000;
  39.    c1=a%1000;
  40.    a2=c1/100;
  41.    c2=c1%100;
  42.    a3=c2/10;
  43.    a4=c2%10;
  44.    b1=b/1000;
  45.    c1=b%1000;
  46.    b2=c1/100;
  47.    c2=c1%100;
  48.    b3=c2/10;
  49.    b4=c2%10;

  51.
  52.    D=d[a1];
  53.    W=0x7f;
  54.    DelayMs(1);
  55.    D=0xff;
  56.    DelayMs(1);

  58.    D=d[a2];
  59.    W=0xbf;
  60.    DelayMs(1);
  61.    D=0xff;
  62.    DelayMs(1);

  64.    D=d[a3];
  65.    W=0xdf;
  66.    DelayMs(1);
  67.    D=0xff;
  68.    DelayMs(1);

  70.    D=d[a4];
  71.    W=0xef;
  72.    DelayMs(1);
  73.    D=0xff;
  74.    DelayMs(1);

  76.    D=d[b1];
  77.    W=0xf7;
  78.    DelayMs(1);
  79.    D=0xff;
  80.    DelayMs(1);

  82.    D=d[b2];
  83.    W=0xfb;
  84.    DelayMs(1);
  85.    D=0xff;
  86.    DelayMs(1);

  88.    D=d[b3];
  89.    W=0xfd;
  90.    DelayMs(1);
  91.    D=0xff;
  92.    DelayMs(1);

  94.    D=d[b4];
  95.    W=0xfe;
  96.    DelayMs(1);
  97.    D=0xff;
  98.    DelayMs(1);   }


  101.   void anjian(void)                //按鍵調整函數
  102. {  if(an1==0)                                         //        按鍵1是否按下
  103.   {smgxshi(a,b);       //數碼管顯示函數延時
  104.    if(an1==0)                                         //        按鍵1是否按下
  105.    smgxshi(a, b);       //數碼管顯示函數延時
  106.    while(!an1)                                         //按鍵有沒有松開
  107.    {smgxshi( a, b);       //數碼管顯示函數延時
  108.    a++;
  109.    if(a==1001)
  110.    a=0;
  111.    smgxshi( a, b);       //數碼管顯示函數延時
  112.    } }
  113.
  114.   if(an2==0)                                         //        按鍵1是否按下
  115.   {smgxshi(a,b);       //數碼管顯示函數延時
  116.    if(an2==0)                                         //        按鍵1是否按下
  117.    smgxshi(a, b);       //數碼管顯示函數延時
  118.    while(!an2)                                         //按鍵有沒有松開
  119.    {smgxshi( a, b);       //數碼管顯示函數延時
  120.    a--;
  121.    if(a==-1)
  122.    a=1000;
  123.    smgxshi( a, b);       //數碼管顯示函數延時
  124.    } }
  125.
  126.   if(an3==0)                                         //        按鍵1是否按下
  127.   {smgxshi(a,b);       //數碼管顯示函數延時
  128.    if(an3==0)                                         //        按鍵1是否按下
  129.    smgxshi(a, b);       //數碼管顯示函數延時
  130.    while(!an3)                                         //按鍵有沒有松開
  131.    {smgxshi( a, b);       //數碼管顯示函數延時
  132.    b++;
  133.    if(b==5001)
  134.    b=0;
  135.    smgxshi( a, b);       //數碼管顯示函數延時
  136.    } }
  137.
  138.    if(an4==0)                                         //        按鍵1是否按下
  139.   {smgxshi(a,b);       //數碼管顯示函數延時
  140.    if(an4==0)                                         //        按鍵1是否按下
  141.    smgxshi(a, b);       //數碼管顯示函數延時
  142.    while(!an4)                                         //按鍵有沒有松開
  143.    {smgxshi( a, b);       //數碼管顯示函數延時
  144.    b--;
  145.    if(b==-1)
  146.    b=5000;
  147.    smgxshi( a, b);       //數碼管顯示函數延時
  148.    } }
  149.                             }

  151. void shuchmch(void)  //輸出脈沖函數
  152. { if(ru==0)                                         //        按鍵1是否按下
  153.   {smgxshi(a,b);       //數碼管顯示函數延時
  154.    if(ru==0)                                         //        按鍵1是否按下
  155.    smgxshi(a, b);       //數碼管顯示函數延時
  156.    TR0=1;      //啟動定時器0
  157.    while(!ru)                                         //按鍵有沒有松開
  158.    smgxshi( a, b);       //數碼管顯示函數延時
  159.            chu=1;
  160.         aa=0;
  161.         TR0=0;      //關閉定時器0
  162.         smgxshi( a, b);       //數碼管顯示函數延時
  163.     }
  164. }

  166. void chucun(void)  //儲存函數
  167. {  if(an5==0)                                         //        按鍵1是否按下
  168.   {smgxshi( a, b);       //數碼管顯示函數延時
  169.    if(an5==0)                                         //        按鍵1是否按下
  170. ……………………

  172. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼


PCB圖

PCB圖

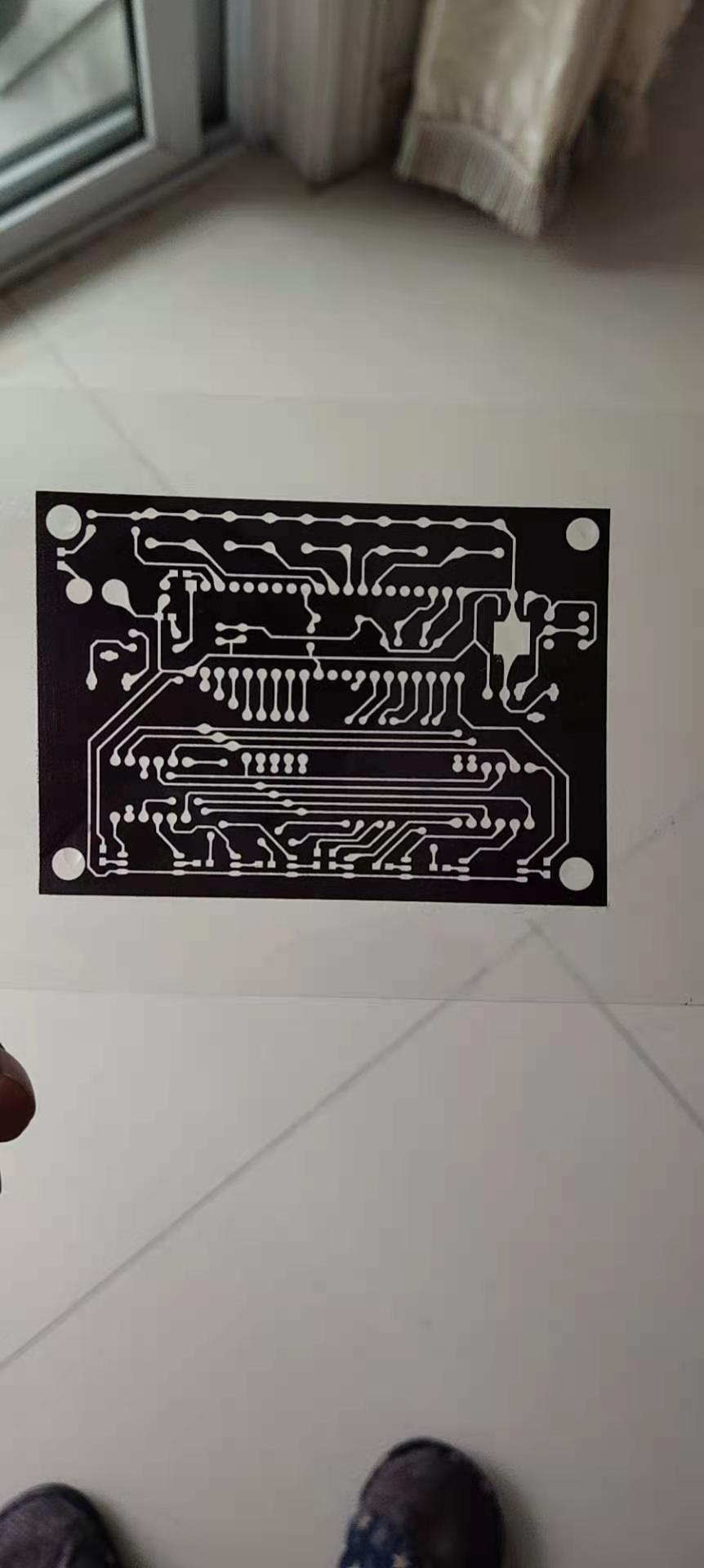

打印的菲林

打印的菲林

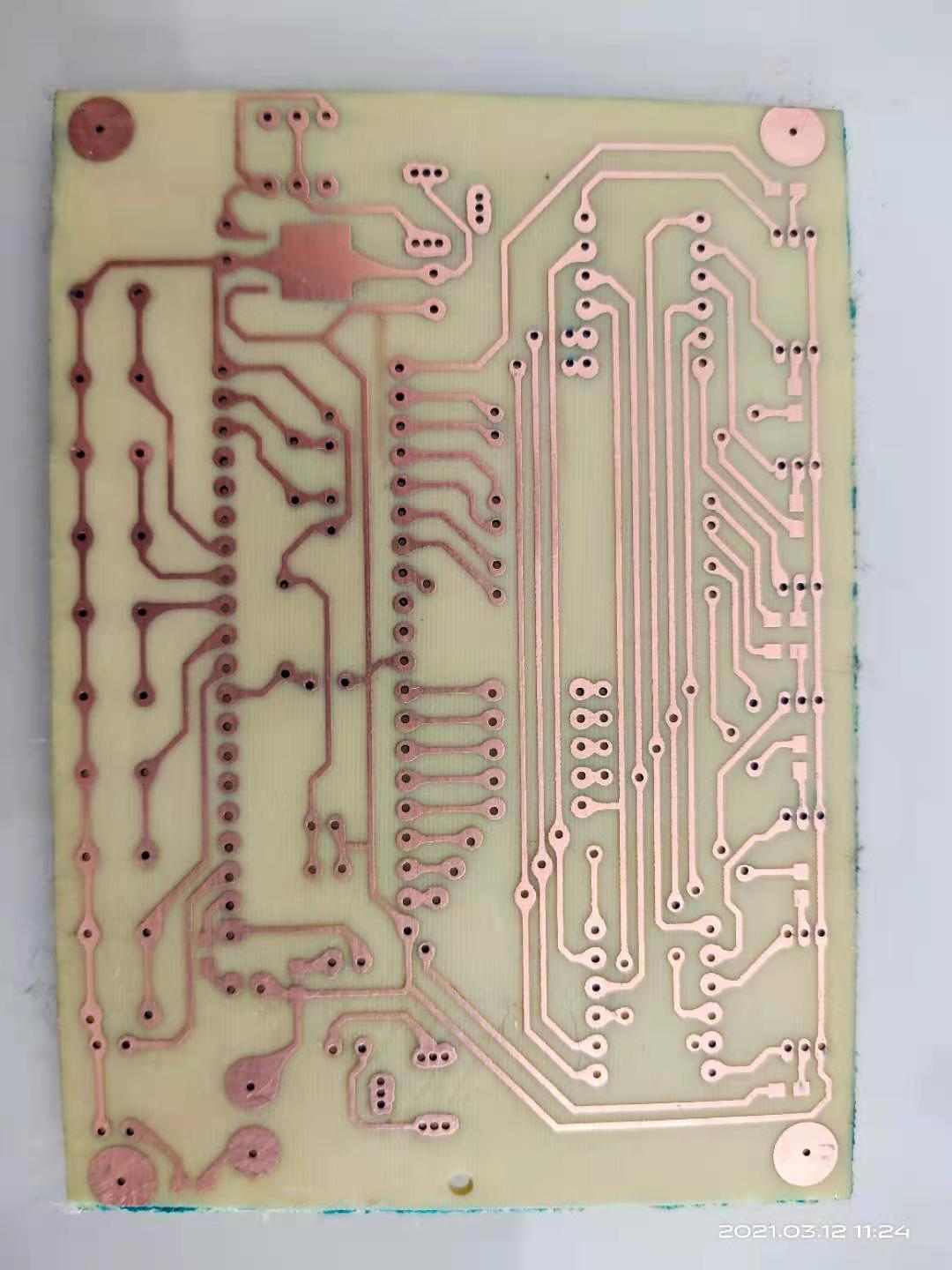

PCB

PCB



氬弧焊機控制板.rar

13.91 KB, 下載次數: 104, 下載積分: 黑幣 -5

PCB與程序

評分

參與人數 2黑幣 +105 收起 理由
新鄉家電維修 + 5 很給力！
admin + 100 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏11 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:430492 發表于 2021-3-28 11:59 | 只看該作者
脈沖最后驅動是個啥？是個升壓變壓器嗎？
回復

使用道具 舉報

板凳
ID:331078 發表于 2021-4-9 14:02 | 只看該作者
你太厲害了，真牛
回復

使用道具 舉報

地板
ID:712493 發表于 2021-4-9 19:32 | 只看該作者
樓主：焊機  ---  氬弧焊  ---  冷焊機   這三者的區別？
回復

使用道具 舉報

5#
ID:362097 發表于 2021-7-27 10:45 | 只看該作者
樓主，這PCB的元器件可以給個清單嗎？
回復

使用道具 舉報

6#
ID:32289 發表于 2021-8-24 22:48 | 只看該作者
樓主，Proteus仿真不了啊？數碼管顯示不正常，求解！
回復

使用道具 舉報

7#
ID:964273 發表于 2021-9-11 15:21 | 只看該作者
樓主動手能力真厲害
回復

使用道具 舉報

8#
ID:857072 發表于 2021-9-23 15:07 來自手機 | 只看該作者
我早的時候也做過，記得焊機起弧時有個10khz左右的高頻干擾，偶爾會影響單片機工作。后來考慮在焊把開關輸入io口加共模電感。還一直沒試。請教樓主有碰到這情況沒，是怎么解決的？
回復

使用道具 舉報

9#
ID:857072 發表于 2021-9-23 16:40 來自手機 | 只看該作者
補充一下，當時是手動單點的時候是可以正常工作的，我做了按著不放進入連點模式，連續點焊時焊機連續引弧有時程序就亂跑了。
回復

使用道具 舉報

10#
ID:292518 發表于 2021-12-23 16:04 | 只看該作者

樓主動手能力真厲害
回復

使用道具 舉報

11#
ID:870445 發表于 2023-8-14 22:58 | 只看該作者
樓主這程序用keil4 編譯不成啊 我這軟件好長時間沒用了 難道壞了 ，哪位大俠看看什么原因造成的。先謝了。問題已經解決了
回復

使用道具 舉報

12#
ID:870445 發表于 2023-10-6 22:28 | 只看該作者
樓主的這板子已裝成調試好，就是還未到機器上試，
回復

使用道具 舉報

13#
ID:963310 發表于 2023-10-8 15:17 | 只看該作者
xlhlydd 發表于 2023-10-6 22:28
樓主的這板子已裝成調試好，就是還未到機器上試，

測試一下試試
回復

使用道具 舉報

14#
ID:963310 發表于 2023-10-8 15:18 | 只看該作者
求分享原理圖
回復

使用道具 舉報

15#
ID:870445 發表于 2023-10-9 22:00 | 只看該作者

正在焊接高低壓電源板，還有一塊開關功率調制板，都弄好了才能拼成整個的在整調。
回復

使用道具 舉報

16#
ID:275826 發表于 2023-11-14 13:01 | 只看該作者
請問樓主 ，高頻起弧時對單片機工作有影響嗎？
回復
