分享一個LM2596S-ADJ電路轉換模塊原理圖PCB工程

ID:398975 · 發表于 2021-3-2 09:48

應該是網上大多數人賣的，自己根據網上大佬們的分享，自己設計了一個，打板回來是能正常使用的。就是不怎么精確。不能到0.01V

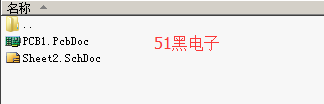

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

本人初學,如有錯誤,請大家指正,一起學習:

PCB_Project.rar (542.96 KB, 下載次數: 130)

ID:398975 · 發表于 2021-9-10 16:55

感謝各位指導，我今年剛剛畢業，之前也是為了51積分直接發了一個自己畫的，當時調試是調試成功了，至于我所說的調節，那是根本不可能調節的，因為我沒有看數據手冊，現給大家一個官方的圖，更改R1,R2當中的一個為可調電阻，根據計算，1.23V/R1=Vo/R1+R2�？梢缘贸鲎约合胍碾妷褐�。

ID:208098 · 發表于 2021-6-4 06:21

不錯的設計

ID:845320 · 發表于 2021-7-4 18:53

輸出的電流大小怎么計算呢

ID:739727 · 發表于 2021-7-4 19:38

你這個原理圖畫的都有問題，怎么可呢穩壓呢？

ID:97678 · 發表于 2021-8-6 10:27

請問一下哪里錯了？

ID:338810 · 發表于 2021-8-12 10:23

jovew 發表于 2021-8-6 10:27
請問一下哪里錯了？

VR1和R2調節電壓如何實現？按原理圖是無法調壓的。不明白看規格書。要接芯片FB，明顯是不懂電路原理，可能剛畢業

ID:338810 · 發表于 2021-8-12 10:24

jovew 發表于 2021-8-6 10:27
請問一下哪里錯了？

你是高級工程師，這個你還問哪里錯了，給你點贊

ID:445996 · 發表于 2021-8-12 14:00

確實原理圖畫錯了這個不是這么用的

ID:398975 · 發表于 2021-9-11 09:48

感謝大家指正，確實如大家所說的，我之前是在校，根本不管什么驗證，小白一個。是要靠FB腳輸出的，需要公式算一下的 1.23除以R1=V0除以R1+R2。V0就是輸出的，改變R1或R2，改變電壓。

ID:968368 · 發表于 2022-3-30 16:05

lihongquan123 發表于 2021-7-4 18:53
輸出的電流大小怎么計算呢

電流看規格書上面的，有計算公式，需要選擇合適的電感。

ID:963310 · 發表于 2022-6-30 18:38

原理圖畫錯了
