51單片機+74HC138驅動16*96點陣Proteus仿真源程序

[復制鏈接]
跳轉到指定樓層
樓主
基于51單片機的點陣仿真和源代碼，這種級聯比較大的點陣網絡上比較少，希望能給大家一些幫助

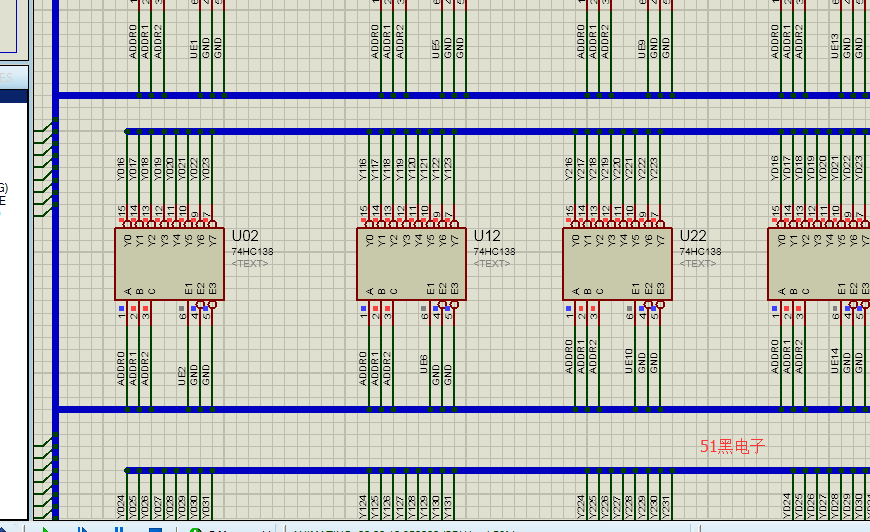

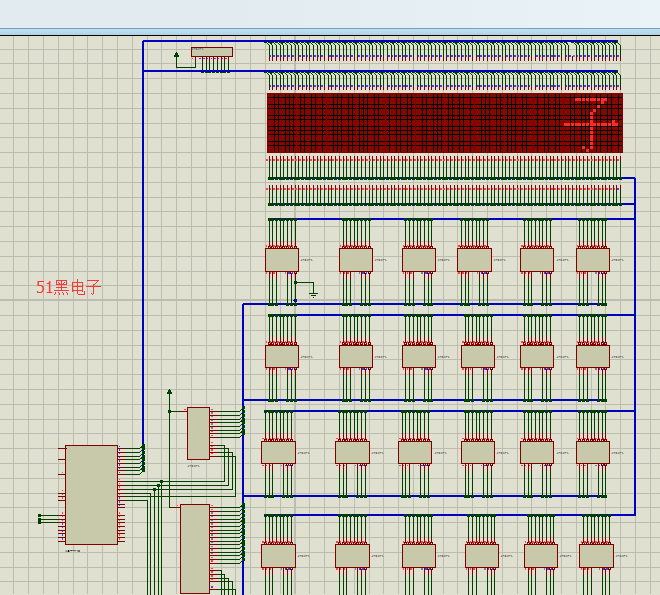

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


單片機源程序如下:
  1. #include <atmel\regx52.h>

  3. #define int8 unsigned char
  4. #define int16 unsigned int
  5. #define int32 unsigned long

  7. #define CTRL_PORT  P2
  8. #define DATA_PORT  P0
  9. #define ADDR_PORT  P1

  11. int8 flag;
  12. int8 n;
  13. int8 zzz;
  14. int8 yyy;
  15. int8 code table[][32]={
  16. {0x60,0x02,0x1C,0x0A,0x10,0x12,0x10,0x12,0x10,0x02,0xFF,0x7F,0x10,0x02,0x10,0x12,0x70,0x14,0x1C,0x0C,0x13,0x04,0x10,0x0A,0x90,0x49,0x10,0x50,0x14,0x60,0x08,0x40},/*"我",0*/

  18. {0x00,0x20,0x00,0x20,0x3E,0x21,0x22,0x21,0x22,0x21,0x22,0x21,0x22,0x21,0x22,0x21,0x22,0x39,0xBE,0x27,0x22,0x21,0x02,0x20,0x00,0x20,0x00,0x20,0x00,0x20,0x00,0x20},/*"叫",1*/

  20. {0x88,0x00,0x88,0x00,0x88,0x7F,0x48,0x00,0xDF,0x1F,0xA8,0x10,0x9C,0x12,0xAC,0x14,0xEA,0x7F,0x8A,0x12,0x89,0x14,0x88,0x10,0x88,0x7F,0x08,0x10,0x08,0x14,0x08,0x08},/*"梅",2*/

  22. {0x08,0x20,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x08,0x21,0x04,0x21,0x04,0x20,0x02,0x00},/*"川",3*/

  24. {0x00,0x04,0x7F,0x04,0x14,0x05,0x14,0x3F,0x7F,0x05,0xD5,0x04,0xD5,0x7F,0x75,0x00,0x43,0x00,0x41,0x3F,0x7F,0x21,0x41,0x21,0x41,0x21,0x7F,0x3F,0x41,0x21,0x00,0x00},/*"酷",4*/

  26. {0x00,0x00,0xFC,0x0F,0x00,0x04,0x00,0x02,0x00,0x01,0x80,0x00,0x80,0x00,0x80,0x20,0xFF,0x7F,0x80,0x00,0x80,0x00,0x80,0x00,0x80,0x00,0x80,0x00,0xA0,0x00,0x40,0x00}/*"子",5*/
  27. };

  29. int8 select_hc138[][4]={
  30. {0x20,0x21,0x22,0x23},
  31. {0x24,0x25,0x26,0x27},

  33. {0x10,0x11,0x12,0x13},
  34. {0x14,0x15,0x16,0x17},
  35. {0x18,0x19,0x1a,0x1b},
  36. {0x1c,0x1d,0x1e,0x1f}
  37. };
  38. void delay(void);
  39. void ldelay(void);
  40. void main(void){

  42. int8 i,j,k;
  43. int8 index;


  46. flag=0x10;
  47. n=0;
  48. TMOD=0x01;
  49. TH0=0xb1;
  50. TL0=0xe0;
  51. ET0=1;
  52. EA=1;
  53. //TR0=1;


  56. flag=0x10;



  60. yyy=0;
  61. zzz=0;

  63. //CTRL_PORT=select_hc138[2][0];

  65. while(1)
  66. {
  67.     for(k=0;k<6;k++){
  68.            for(j=0;j<60;j++)
  69.                      {
  70.                     for(i=0;i<8;i++)
  71.                      {
  72.                             CTRL_PORT=select_hc138[k][0];
  73.                              DATA_PORT=table[k][2*i];

  75.                          ADDR_PORT=i;
  76.                                  delay();

  78.                                  CTRL_PORT=select_hc138[k][1];
  79.                              DATA_PORT=table[k][2*i+1];
  80.
  81.                          ADDR_PORT=i;
  82.                                   delay();
  83.                      }
  84.                     for(i=8;i<16;i++)
  85.                      {
  86.                             CTRL_PORT=select_hc138[k][2];
  87.                              DATA_PORT=table[k][2*i];

  89.                                 ADDR_PORT=i-8;
  90.                                  delay();

  92.                             CTRL_PORT=select_hc138[k][3];
  93.                              DATA_PORT=table[k][2*i+1];

  95.                         ADDR_PORT=i-8;
  96.                                  delay();
  97.                      }
  98.          }

  100.
  101.    }
  102.
  103.   }


  106. }
  107. void ldelay(void){
  108. int16 i;
  109. for(i=0;i<1000;i++);

  111. }
  112. void delay(void){
  113. int16 i;
  114. for(i=0;i<80;i++);

  116. }
  117. void timer0() interrupt 1 using 3
  118. {
  119.          TF0=0;
  120.         TH0=0xb1;
  121.         TL0=0xe0;
  122.         if(n<100)
  123.         {
  124.            n++;
  125.         }
  126.         else
  127.         {

  129.            switch(flag)
  130.            {
  131.                      case 0x10:
  132.                   {
  133.                           flag=0x11;
  134.                             break;
  135.                   }
  136.                      case 0x11:
  137.                   {
  138.                           flag=0x12;
  139.                             break;
  140.                   }
  141.                      case 0x12:
  142.                   {
  143.                           flag=0x13;
  144.                             break;
  145.                   }
  146.                      case 0x13:
  147.                   {
  148.                           flag=0x20;
  149.                             break;
  150.                   }
  151.                      case 0x20:
  152.                   {
  153.                           flag=0x21;
  154.                             break;
  155.                   }
  156.                      case 0x21:
  157.                   {
  158.                           flag=0x22;
  159.                             break;
  160.                   }
  161.                      case 0x22:
  162.                   {
  163.                           flag=0x23;
  164.                             break;
  165.                   }
  166.                      case 0x23:
  167.                   {
  168.                           flag=0x10;
  169.                             break;
  170.                   }
  171.            }
  172.            n=0;
  173.            if(zzz==4)
  174.             {
  175.             zzz=0;
  176.                   }
  177.         else
  178.                 {
  179.              zzz++;
  180.              yyy+=4;
  181.                 }

  183.          }


  186. }
復制代碼
