自動上電STC單片機下載器電路圖分享

ID:390416 · 發表于 2021-2-8 19:52

自動上電STC單片機下載器電路圖分享

想要搞明白這個電路圖原理，可以看我的另外一個貼子
http://www.zg4o1577.cn/bbs/dpj-200527-1.html

或者評論區留言提問。

ID:427868 · 發表于 2023-10-10 09:33

本帖最后由劉佑紅于 2023-10-19 11:55 編輯

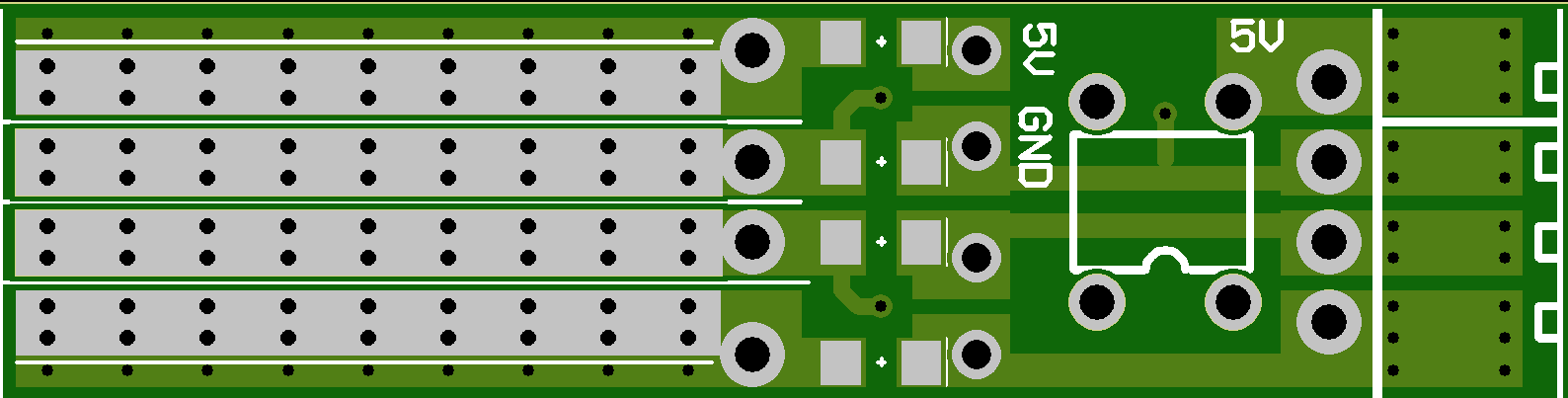

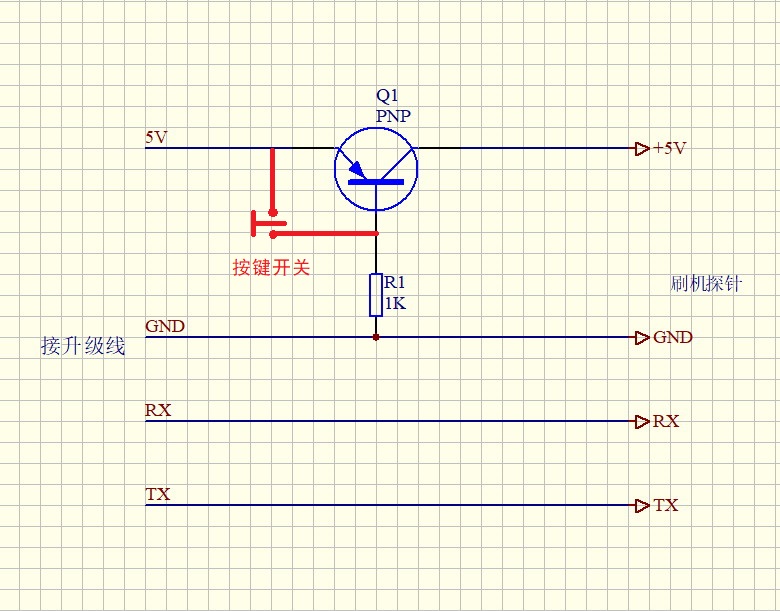

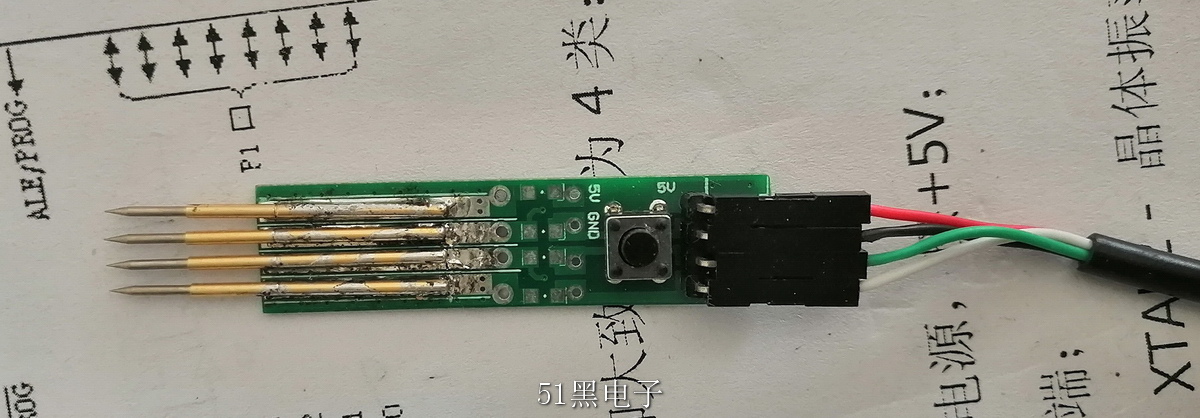

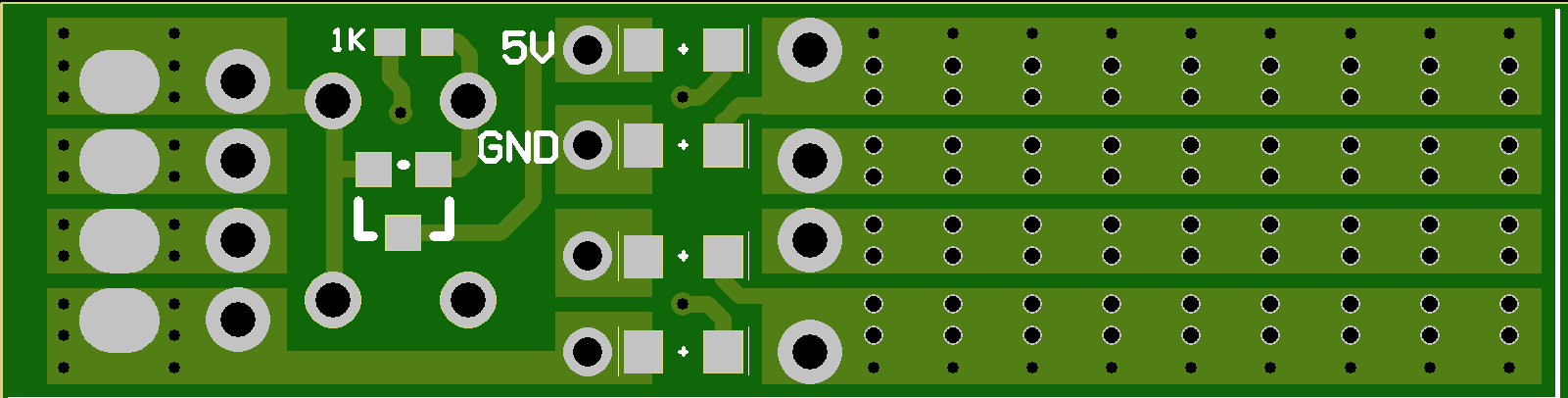

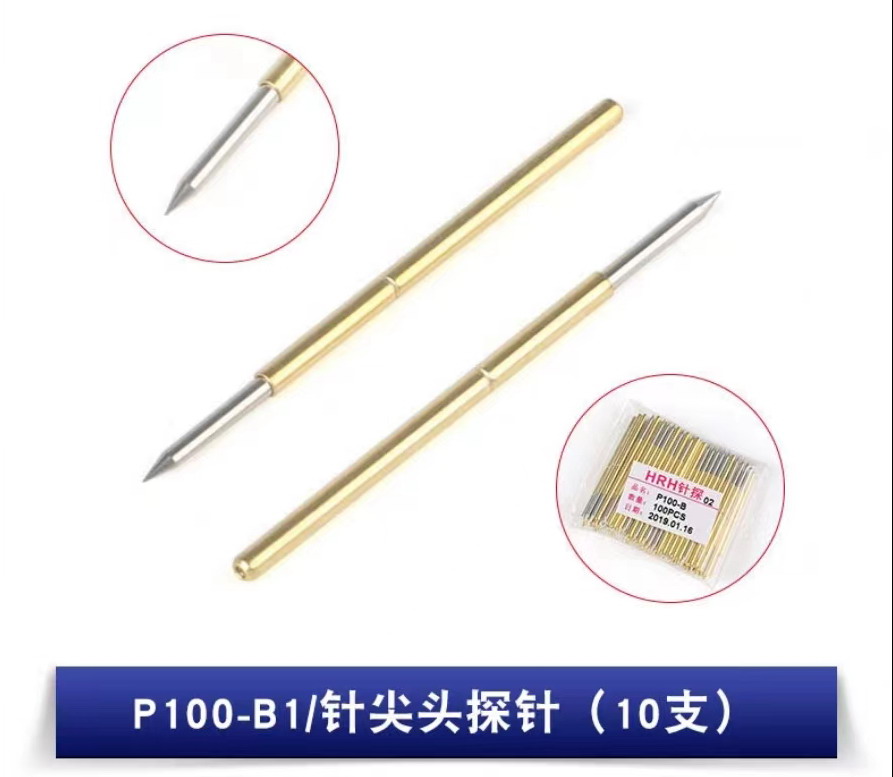

分享個我的STC系列單片機刷機探針，使用原來的刷機小板，不用再新做刷機板子，發簡易原理圖和PCB板圖，使用時，在點擊STC-ISP的“下載/編程”按鈕后，再短暫按一下探針板上的輕觸開關短暫斷電，就會順利刷機了。我使用起來效果很好，燒錄探針是鍍銀的，又有伸縮彈性，可以有效避免刷機過程中的接觸不良。板中底部和頂部都設計了0805封裝的短路電阻焊盤，目的是調整線的順序，但電源5V和地輸入順序不可不改變。

ID:74784 · 發表于 2021-2-9 19:01

有做好的出成品嗎？

ID:390416 · 發表于 2021-2-10 10:50

lxa0 發表于 2021-2-9 19:01
有做好的出成品嗎？

有，τ 寶網 祁緒電子

ID:444925 · 發表于 2021-2-10 16:00

我試過，好像現在最新的ISP軟件不支持RTS和DTR的變化了，所以這個電路估計有點問題哦

ID:372579 · 發表于 2021-2-12 17:51

收藏一下備用，謝謝樓主！

ID:390416 · 發表于 2021-2-13 20:11

Kelan 發表于 2021-2-10 16:00
我試過，好像現在最新的ISP軟件不支持RTS和DTR的變化了，所以這個電路估計有點問題哦

支持的

ID:372579 · 發表于 2021-2-23 19:37

收藏下，以后可能用的到

ID:886836 · 發表于 2021-2-27 12:47

問一下能不能將程序讀上來？

ID:390416 · 發表于 2021-3-1 11:20

山烏木發表于 2021-2-27 12:47
問一下能不能將程序讀上來？

你覺得如果單片機的程序能隨便被讀出來，人家芯片還賣的掉嗎？

ID:67356 · 發表于 2021-3-1 23:58

R2電阻畫錯了

ID:390416 · 發表于 2021-3-2 22:14

jmkl128 發表于 2021-3-1 23:58
R2電阻畫錯了

沒有錯

ID:224782 · 發表于 2021-7-27 18:05

實測結果是，如果總別的串口工具進行了通訊，再次下載時（未斷電）340的RTS或者DRT在不會被拉低。所以這個方案的話，要么通訊用STC-ISP，要么用別的串口工具通訊后拔插一下。下載前

ID:942056 · 發表于 2021-10-12 07:10

我把Q1三極管換成pmos管了，測試不能關斷，一直通電，最后把c14的22uf電容換成220uf電容，可以實現開關作用，但有時候沒反應，不知道是什么原因

ID:969272 · 發表于 2021-10-16 18:53

Dxiaofeng 發表于 2021-10-12 07:10
我把Q1三極管換成pmos管了，測試不能關斷，一直通電，最后把c14的22uf電容換成220uf電容，可以實現開關作用 ...

哪里有C14？

ID:965325 · 發表于 2021-10-17 12:47

某一個寶上幾塊錢包郵買個帶自動下載的STC-LINK，很好用，沒必要每片開發板上都焊接個CH340.

ID:90212 · 發表于 2021-10-19 22:28

大風吹過啊發表于 2021-7-27 18:05
實測結果是，如果總別的串口工具進行了通訊，再次下載時（未斷電）340的RTS或者DRT在不會被拉低。所以這個 ...

某一個寶買過幾個現成的，測試就是這個問題。一旦用其他工具打開這個串口，自動下載就廢了

ID:90212 · 發表于 2021-10-19 22:29

岳耳發表于 2021-10-17 12:47
某一個寶上幾塊錢包郵買個帶自動下載的STC-LINK，很好用，沒必要每片開發板上都焊接個CH340.

實測就是 12樓的問題！！

ID:654797 · 發表于 2021-11-26 07:20

網上有更好的工具呢？有一個工具可以設置輸出時鐘信號，而且還可以設置電源是否自動重啟，重啟的時間長短都能設置

ID:942056 · 發表于 2021-12-21 08:28

我c14電容加上10uf無極電容后，其他容量也不行，電腦識別不了340，也不知怎么回事

ID:942056 · 發表于 2021-12-21 08:30

sh1900 發表于 2021-10-16 18:53
哪里有C14？

226不就是c14嗎

ID:981034 · 發表于 2022-1-15 09:55

為保證供電,電壓用6v好些

ID:373976 · 發表于 2023-6-26 19:28

這個電路很好用，我做了很好用，一看這電路圖我就知道是他那個。

ID:736575 · 發表于 2023-6-26 22:39

這個電路很好用

ID:267707 · 發表于 2023-10-7 17:37

謝謝樓主的圖，就是積分我沒有。

ID:491875 · 發表于 2023-10-9 10:19

Dxiaofeng 發表于 2021-10-12 07:10
我把Q1三極管換成pmos管了，測試不能關斷，一直通電，最后把c14的22uf電容換成220uf電容，可以實現開關作用 ...

在Q1的基極（G極）接1只10K左右的上拉電阻。

ID:774081 · 發表于 2024-1-5 15:08

我自制的下載器也很好用，算以毒攻毒吧：另用一個單片機A采集串口芯片的RTS信號，控制MOS管的通斷，從而控制電源負極的短時通斷。單片機A的代碼控制好通斷時間。焊接時，將8腳的單片機A騎在串口芯片的背上，我選擇的是8腳串口芯片，完成后打膠固定。比網上買的ST_Link還好用。
uint8 flag = 0;

void setup()
{
  P3M1&=~0x08;P3M0|=0x08;//推挽輸出
  P3M1|=0x10;P3M0&=~0x10;//高阻輸入
  P3_3 = 1;
}

void loop()
{
  if(!P3_4){
if(!flag){
   P3_3 = 0;
   delay(600);
   flag = 1;
}
  }
  else{
flag = 0;
  }
  P3_3 = 1;
  delay(10);
}

void main(void)
{
  setup();
  while(1){
loop();
  }
}

ID:433219 · 發表于 2024-1-5 19:09

shennognshi 發表于 2024-1-5 15:08
我自制的下載器也很好用，算以毒攻毒吧：另用一個單片機A采集串口芯片的RTS信號，控制MOS管的通斷，從而控 ...

tb上買個帶stc絲印的auto-isp下載器，5元多還包郵，，，簡直干得啥也不想動手diy了
