51單片機 DS1302時鐘+MAX7219驅動數碼管顯示時間

[復制鏈接]
跳轉到指定樓層
樓主
初始時間設定為23-59-50蜂鳴器接P2^3腳，到00-00-00時，蜂鳴器響一秒
MAX7219用SPI總線和8*8靜態RAM控制數碼管，數碼管不用循環掃描動態顯示，數碼管不閃爍，無殘影。
避免了因數碼管動態掃描可能導致DS1302計時錯誤MAX7219自帶BCD譯碼，驅動數碼管顯示無需段碼和位碼表
  1. #include <reg52.h>
  2. #include <intrins.h>

  4. typedef unsigned char uchar;
  5. typedef unsigned int uint;

  7. sbit Max7219_pinDIN = P2^2;
  8. sbit Max7219_pinCS  = P2^1;
  9. sbit Max7219_pinCLK = P2^0;
  10. sbit TSCLK = P1^0;
  11. sbit TIO = P1^1;
  12. sbit TRST = P1^2;
  13. sbit beep = P2^3;
復制代碼

（如用74HC573驅動的數碼管）

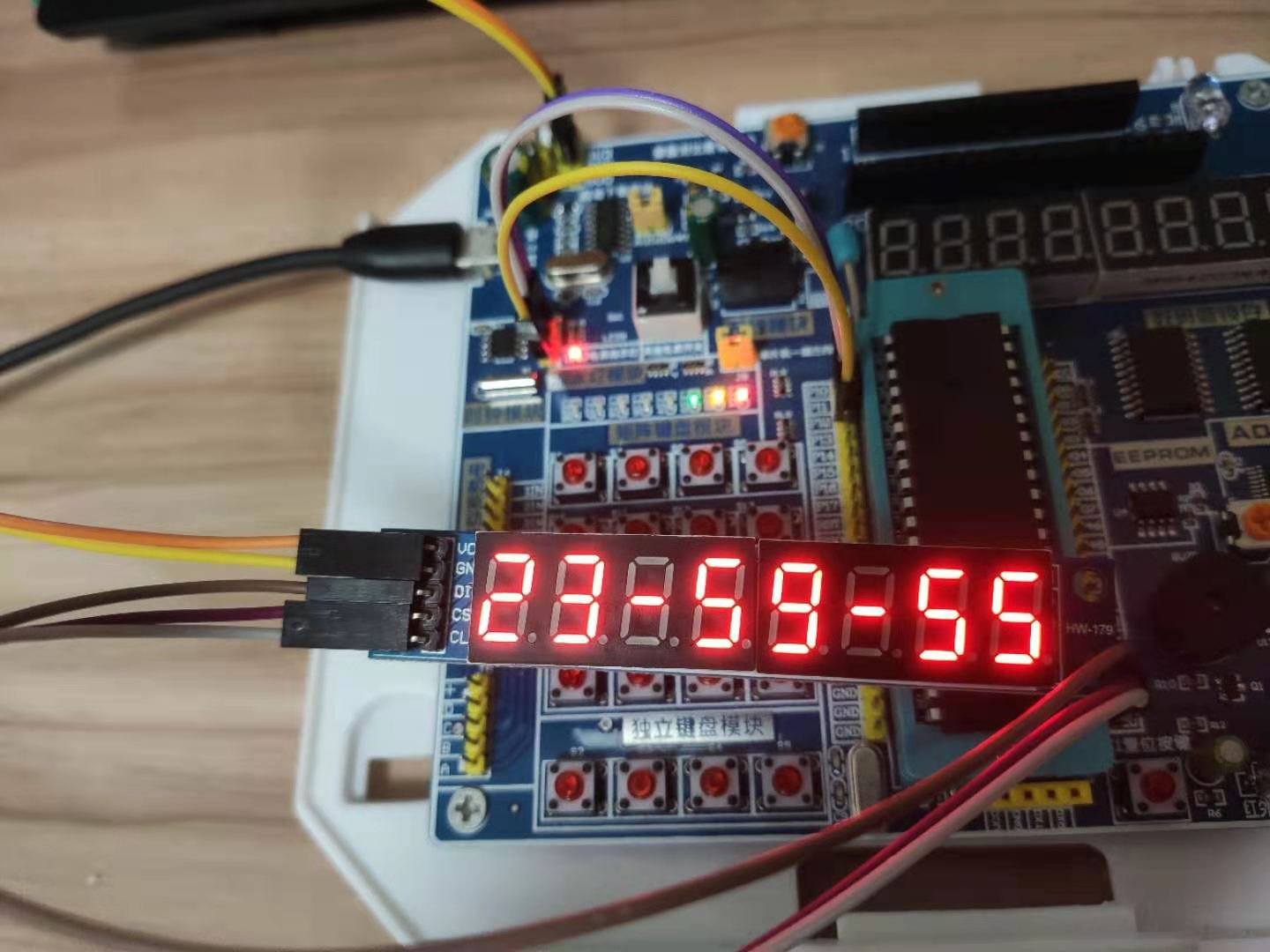

實物圖

實物圖
分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏2 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:328014 發表于 2021-1-27 01:25 | 只看該作者
完整程序能分享下嗎?
回復

使用道具 舉報

板凳
ID:669393 發表于 2021-1-27 09:44 | 只看該作者
51hei團團 發表于 2021-1-27 01:25
完整程序能分享下嗎?
  1. #include <reg52.h>
  2. #include <intrins.h>

  4. typedef unsigned char uchar;
  5. typedef unsigned int uint;

  7. sbit Max7219_pinDIN = P2^2;
  8. sbit Max7219_pinCS  = P2^1;
  9. sbit Max7219_pinCLK = P2^0;
  10. sbit TSCLK = P1^0;
  11. sbit TIO = P1^1;
  12. sbit TRST = P1^2;
  13. sbit beep = P2^3;
  14. void delay(uint z)
  15. {
  16.         uint x,y;
  17.         for(x = z; x > 0; x--)
  18.                 for(y = 114; y > 0 ; y--);
  19. }
  20. void Write_Max7219_byte(uchar DATA)
  21. {
  22.         uchar i;
  23.         for(i=8;i>=1;i--)
  24.         {
  25.                 Max7219_pinCLK=0;
  26.                 Max7219_pinDIN=DATA&0x80;
  27.                 DATA=DATA<<1;
  28.                 Max7219_pinCLK=1;
  29.         }
  30. }
  31. void Write_Max7219(uchar address,uchar dat)
  32. {
  33.      Max7219_pinCS=0;
  34.          Write_Max7219_byte(address);           //寫入地址，即數碼管編號
  35.      Write_Max7219_byte(dat);               //寫入數據，即數碼管顯示數字
  36.          Max7219_pinCS=1;
  37. }

  39. void Init_MAX7219(void)
  40. {
  41.         Write_Max7219(0x09, 0xff);       //譯碼方式：BCD碼
  42.         Write_Max7219(0x0a, 0x03);       //亮度
  43.         Write_Max7219(0x0b, 0x07);       //掃描界限；4個數碼管顯示
  44.         Write_Max7219(0x0c, 0x01);       //掉電模式：0，普通模式：1
  45.         Write_Max7219(0x0f, 0x01);       //顯示測試：1；測試結束，正常顯示：0
  46. }

  48. void display(uchar hour, uchar min, uchar sec )
  49. {
  50.         uchar hour1, hour2, min1, min2, sec1, sec2;

  52.         hour1 =  hour / 10 % 10;
  53.         hour2 = hour % 10;

  55.         min1 =  min / 10 % 10;
  56.         min2 = min % 10;

  58.         sec1 =  sec / 10 % 10;
  59.         sec2 = sec % 10;

  61.         Write_Max7219(1,sec2);
  62.         Write_Max7219(2,sec1);
  63.         Write_Max7219(3,0x0A);          //顯示-
  64.         Write_Max7219(4,min2);
  65.         Write_Max7219(5,min1);
  66.         Write_Max7219(6,0x0A);
  67.         Write_Max7219(7,hour2);
  68.         Write_Max7219(8,hour1);
  69. }
  70. //寫DS1302數據
  71. void Write_DS1302_Data(uchar cmd, uchar dat)
  72. {
  73.         uchar i;
  74.         TRST = 0;
  75.         TSCLK = 0;
  76.         TRST = 1;
  77.         for(i=0;i<8;i++)
  78.         {
  79.                 TSCLK = 0;
  80.                 TIO = cmd & 0x01;        //從低到高寫數據
  81.                 TSCLK = 1;
  82.                 cmd >>= 1;
  83.         }
  84.         for(i=0;i<8;i++)
  85.         {
  86.                 TSCLK = 0;
  87.                 TIO = dat & 0x01;
  88.                 TSCLK = 1;
  89.                 dat >>= 1;
  90.         }
  91. }
  92. //讀DS1302數據
  93. uchar Read_DS1302_Data(uchar cmd)
  94. {
  95.         uchar i, dat;
  96.         TRST = 0;
  97.         TSCLK = 0;
  98.         TRST = 1;
  99.         for(i=0;i<8;i++)
  100.         {
  101.                 TSCLK = 0;
  102.                 TIO = cmd & 0x01;
  103.                 TSCLK = 1;
  104.                 cmd >>= 1;
  105.         }
  106.         for(i=0;i<8;i++)
  107.         {
  108.                 TSCLK = 0;
  109.                 dat >>= 1;
  110.                 if(TIO) dat |= 0x80;
  111.                 TSCLK = 1;
  112.         }
  113.         return dat;
  114. }

  116. uchar BCD_Chg_Data(uchar dat)
  117. {
  118.         uchar dat1, dat2;
  119.         dat1 = dat / 16;
  120.         dat2 = dat % 16;
  121.         dat2 = dat2 + dat1*10;
  122.         return dat2;
  123. }
  124. void Init_DS1302()
  125. {
  126.         Write_DS1302_Data(0x8e, 0);                    //清除寫保護
  127.         Write_DS1302_Data(0x80, 0x50);        //秒
  128.         Write_DS1302_Data(0x82, 0x59);        //分
  129.         Write_DS1302_Data(0x84, 0x23);        //時
  130.         Write_DS1302_Data(0x8e, 0x80);                //打開寫保護
  131. }
  132. void main()
  133. {
  134.         uchar sec, min, hour;
  135.         Init_MAX7219();
  136.         delay(1000);
  137.         Write_Max7219(0x0f, 0x00);
  138.         Init_DS1302();
  139.         while(1)
  140.         {
  141.                 Write_DS1302_Data(0x8e, 0);
  142.                 sec = BCD_Chg_Data(Read_DS1302_Data(0x81));         //讀寄存器
  143.                 min = BCD_Chg_Data(Read_DS1302_Data(0x83));
  144.                 hour = BCD_Chg_Data(Read_DS1302_Data(0x85));
  145.                 Write_DS1302_Data(0x8e, 0x80);
  146.                 display(hour, min, sec);
  147.                 if(hour==0 && min==0 && sec==0)
  148.                 {
  149.                         beep = 0;
  150.                         delay(1000);
  151.                         beep = 1;
  152.                 }
  153.         }
  154. }





復制代碼
