51單片機密碼鎖+1602顯示+繼電器驅動+蜂鳴器+鍵盤 PCB文件

ID:515975 · 發表于 2021-1-20 22:06

（1）本設計為了防止密碼被竊取在輸入密碼時在LCD屏幕上顯示*號。
（2）設計開鎖密碼位六位密碼的電子密碼鎖。
（3）能夠LCD顯示在密碼正確時顯示OPEN，密碼錯誤時顯示 Error。
（4）實現輸入密碼錯誤超過限定的五次電子密碼鎖定。
（5）4×4的矩陣鍵盤其中包括0-9的數字鍵、*、#和A-D的功能鍵。
（6）本設計具備報警功能，當輸入密碼錯誤時蜂鳴器響。
（7）密碼可以修改設定（只支持6位密碼），按修改密碼鍵修改密碼，在輸入新密碼

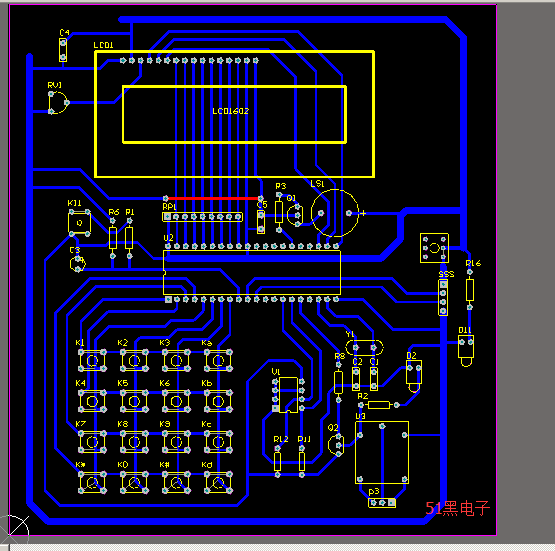

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:

#include <reg52.h>
#include "delay.h"
#include "LCD1602.h"
#include "speaker.h"
#include "key4x4.h"
#include "AT24C02.h"
#include "t1.h"
#define uchar unsigned char
#define uint unsigned int
sbit led=P3^6; //繼電器接口
uint dumima,old_mima,new_mima,shige;
uchar code chushimima_tab[]={1,2,3,4,5,6}; //設第一次初始密碼為123456
uchar data dumima_tab1[6]={0}; //從24C02中讀取寫入的初始或修改的密碼保存
uchar data dumima_tab2[6]={0}; // 保存讀取的密碼
uchar data shurumima_tab1[6]={0}; //保存輸入的密碼，以便和讀取的密碼對比
uchar data shurumima_tab2[6]={0}; //保存輸入的密碼，以便和讀取的密碼對比
void main()
{
uchar j,mm=5; //j顯示位置字符，mm報警次數計數及輸入錯誤機會為5次
led=1;
speak=1;
init(); //1602初始化
jiemian(); //1602顯示界面
ding_time=50000; //設T1定時器定時50ms
timer1_init( );
TR1=1;
dumima=AT24C02_read_byte(0x02);//判斷24c02是否寫入初始或修改的密碼
if(dumima!=1) //如果不等于1，判斷沒寫初始或修改的密碼，需要寫入
{
AT24C02_write_byte(0x02,0x01); //在第2個地址中寫入1，以便判斷下次不用寫入
delay_ms(10);
for(j=0;j<6;j++)
{ //從第4個地址開始寫初始密碼數據
AT24C02_write_byte(j+4,chushimima_tab[j]);
delay_ms(10);
}
}
for(j=0;j<6;j++)
{ //從24C02中讀取寫入的初始或修改的密碼保存
dumima_tab1[j]=AT24C02_read_byte(j+4);
delay_ms(10);
}
been();
while(1)
{
key4x4(); //查詢按鍵是否有按下，只對啟動和修改密碼鍵有效
if(start_stop==1) //啟動按鍵輸入密碼
{
ok=0; //取消其他按鍵誤動作及退出判斷
quxiao=0;
key_valu=0;
xiugaimima=0;
start_stop=0;
TR1=0;
been();
write_com(0x80); //第一行顯示“Please input You”
for(j=0;j<16;j++)
{
write_data(you_table[j]);
delay_us(10);
}
write_com(0xc0); //第二行顯示“Password: ”
for(j=0;j<16;j++)
{
write_data(table3[j]);
delay_us(10);
}
num=0; start4x4=1; //num輸入顯示計數位置設置及等待輸入密碼循環開始
while(start4x4==1) //等待鍵按下
{
key4x4(); //只對數字按鍵和取消按鍵有效
if(key_valu==1) //在輸入密碼過程中，可以隨時取消輸入重來
{ //但是輸入滿6位時不能取消，必須按確認鍵
ok=0;
quxiao=0;
key_valu=0;
xiugaimima=0;
start_stop=0;
been(); //輸入按鍵提示聲音
write_com(0xca+num); //第二行顯示輸入的密碼
write_data(xing_tab[0]); //用*號代替數字保密
dumima_tab2[num]=key_table2[i]; //將輸入的密碼進行保存以便核對
while(dengdai==1) //判斷按鍵是否松開，
{
tem=P1;
if(tem!=0xf0) dengdai=1; //按下就繼續等待
else dengdai=0; //松開就返回
}
num++;
if(num==6) //按下6個數字，等待確認鍵按下
{
num=0; start4x4=0;dengdai_ok=1; //進入下一個顯示環節，等待按確認鍵確認密碼
while(dengdai_ok==1)
{
key4x4();
if(ok==1) //確認按鍵按下，進行密碼對比
{
ok=0;
quxiao=0;
key_valu=0;
xiugaimima=0; dengdai_ok=0;
start_stop=0;
if(dumima_tab2[0]==dumima_tab1[0]&&dumima_tab2[1]==dumima_tab1[1]
&&dumima_tab2[2]==dumima_tab1[2]&&dumima_tab2[3]==dumima_tab1[3]
&&dumima_tab2[4]==dumima_tab1[4]&&dumima_tab2[5]==dumima_tab1[5])
{
been();
baojing=0; mm=5;
write_com(0xc0); //第二行顯示：Password: 0pen!
for(j=0;j<16;j++)
{
write_data(table4[j]);
delay_us(10);
}
led=0;
delay_ms(5000);
jiemian();
TR1=1; time=0;xian1=0;xian2=1; //啟動定時器開鎖工作
delay_ms(5000);led=1; //指示燈延時5秒之后關閉
}
else //密碼錯誤
{
been();delay_ms(50);been();delay_ms(500); //輸入密碼錯誤提示
write_com(0xc0); //第二行顯示:Password: Error!
for(j=0;j<16;j++)
{
write_data(table5[j]);
delay_us(10);
}
delay_ms(2000);
mm--; //輸入機會減少1次
if(mm>0) //少于5次時顯示輸入機會
{
write_com(0x80);//第二行顯示" Sorry! You have"
for(j=0;j<16;j++)
{
write_data(chan_tab1[j]);
delay_us(10);
}
write_com(0xc0);
for(j=0;j<16;j++) //清除第二行內容
{
write_data(kong_tabb[j]);
delay_us(10);
}
write_com(0xc3); //第二行顯示"12345“
write_data(chan_tab3[mm]);
delay_us(5);
write_com(0xc7); //第二行顯示" Chance!!!"
for(j=0;j<9;j++)
{
write_data(chan_tab2[j]);
delay_us(10);
}
delay_ms(5000);
start_stop=1; //返回繼續等待重新輸入密碼開鎖
}
else //輸錯5次報警
{
been();delay_ms(50);been();delay_ms(50);been();delay_ms(500);
P1=0x00;mm=1; //鎖定鍵盤，同時限制輸入次數只能為1次
jiemian();
TR1=1; time=0;xian1=0;xian2=1;
baojing=1;
speaker(); //蜂鳴器報警
for(j=0;j<20;j++) //延時20秒不輸入，鎖定鍵盤
{
delay_ms(1000);
} //延時時間到重啟輸入，但是只給一次機會
TR1=0;
write_com(0x80);
for(j=0;j<16;j++)
{
write_data(chan_tab1[j]);
delay_us(10);
}
write_com(0xc0);
for(j=0;j<16;j++)
{
write_data(kong_tabb[j]);
delay_us(10);
}
write_com(0xc1);
write_data(chan_tab3[mm]);
delay_us(5);
write_com(0xc3);
for(j=0;j<9;j++)
{
write_data(chan_tab2[j]);
delay_us(10);
}
write_com(0xcd); //第二行顯示" ok?"
for(j=0;j<3;j++)
{
write_data(ok_tab[j]);
delay_us(10);
}
delay_ms(2000);
dengdai_ok=1; been();delay_ms(50);been();delay_ms(50);been();delay_ms(500);
while(dengdai_ok==1) //提示最后輸入密碼
{
key4x4();
if(ok==1)
{
ok=0;
quxiao=0;
key_valu=0;
start_stop=0;
dengdai_ok=0;
start_stop=1;
}
}
}
}
}
}
}
}
if(quxiao==1) //按下取消按鍵
{
ok=0;
quxiao=0;
key_valu=0;
xiugaimima=0;
start_stop=0;
dengdai_ok=0; start4x4=0; been();
jiemian();
TR1=1;time=0;xian1=0;xian2=1;
while(dengdai==1) //判斷按鍵是否松開，
{
tem=P1;
if(tem!=0xf0) dengdai=1; //按下就繼續等待
else dengdai=0; //松開就返回
}
}
}
}
/**********************修改密碼程序 ******************/
if(xiugaimima==1)
{
ok=0;
quxiao=0;
key_valu=0;
start_stop=0;
xiugaimima=0; been();
TR1=0;
write_com(0x80);
for(j=0;j<16;j++)
{
write_data(old_table[j]);//顯示"Please input Old"
delay_us(100);
}
write_com(0xc0);
for(j=0;j<16;j++)
{
write_data(table3[j]); //顯示"password: "
delay_us(10);
}
start4x4=1;
while(start4x4==1) //等待密碼輸入
{
key4x4(); //只對數字按鍵和取消按鍵有效
if(key_valu==1) //在輸入密碼過程中,可隨時去取消輸入重來
{
ok=0;
quxiao=0;
key_valu=0;
start_stop=0;
xiugaimima=0; been();
write_com(0xca+num);
write_data(key_table[i]); //顯示密碼，
write_com(0xca+num);
write_data(xing_tab[0]); //用*號代替保密
dumima_tab2[num]=key_table2[i]; //將輸入的密碼進行保存以便核對
while(dengdai==1) //判斷按鍵是否松開
{
tem=P1;
if(tem!=0xf0) dengdai=1; //按下就繼續等待
else dengdai=0; //松開就返回
}
num++;
if(num==6)
{
num=0; dengdai_ok=1;start4x4=0;
while(dengdai_ok==1)
{
key4x4();
if(ok==1) //確認按鍵按下，進行密碼對比
{
ok=0;
quxiao=0;
key_valu=0;
xiugaimima=0; dengdai_ok=0;
start_stop=0; //密碼對比判斷是否正確
if(dumima_tab2[0]==dumima_tab1[0]&&dumima_tab2[1]==dumima_tab1[1]
&&dumima_tab2[2]==dumima_tab1[2]&&dumima_tab2[3]==dumima_tab1[3]
&&dumima_tab2[4]==dumima_tab1[4]&&dumima_tab2[5]==dumima_tab1[5] )
{ //密碼正確
been();
mm=5;
write_com(0x80);
for(j=0;j<16;j++)
{
write_data(new_table[j]);//顯示"Please input New"
delay_us(10);
}
write_com(0xc0);
for(j=0;j<16;j++)
{
write_data(table3[j]); //顯示"password: "
delay_us(10);
}
old_mima=1;
while(old_mima==1)
{
key4x4(); //只對數字按鍵和取消按鍵有效
if(key_valu==1) //在輸入密碼過程中，可隨時取消輸入重來
{
ok=0;
quxiao=0;
key_valu=0;
xiugaimima=0;
start_stop=0; been();
write_com(0xca+num);
write_data(key_table[i]);
write_com(0xca+num);
write_data(xing_tab[0]); //用*號代替保密
shurumima_tab1[num]=key_table2[i]; //將輸入的密碼進行保存以便核對
while(dengdai==1) //判斷按鍵是否松開，
{
tem=P1;
if(tem!=0xf0) dengdai=1; //按下就繼續等待
else dengdai=0; //松開就返回
}
num++;
if(num==6)
{
num=0; dengdai_ok=1;old_mima=0;
while(dengdai_ok==1)
{
key4x4();
if(ok==1)
{
ok=0;
quxiao=0;
key_valu=0;
xiugaimima=0;
start_stop=0;
dengdai_ok=0; been();
write_com(0x80);
for(j=0;j<16;j++)
{
write_data(agn_table[j]);//顯示" Again input new"
delay_us(10);
}
write_com(0xc0);
for(j=0;j<16;j++)
{
write_data(table3[j]); //顯示"password: "
delay_us(10);
}
while(dengdai==1) //判斷按鍵是否松開，
{
tem=P1;
if(tem!=0xf0) dengdai=1; //按下就繼續等待
else dengdai=0; //松開就返回
}
new_mima=1;
while(new_mima==1)
{
key4x4(); //只對數字按鍵和取消按鍵有效
if(key_valu==1) //在輸入密碼過程中，可隨時取消輸入重來
{
ok=0;
quxiao=0;
key_valu=0;
xiugaimima=0;
start_stop=0; been(); //輸入提示音
// write_com(0xca+num);
// write_data(key_table[i]); //顯示密碼，
write_com(0xca+num);
write_data(xing_tab[0]); //用*號代替保密
shurumima_tab2[num]=key_table2[i]; //將輸入的密碼進行保存以便核對
while(dengdai==1) //判斷按鍵是否松開，
{
tem=P1;
if(tem!=0xf0) dengdai=1; //按下就繼續等待
else dengdai=0; //松開就返回
}
num++;
if(num==6)
{
num=0; dengdai_ok=1; new_mima=0;
while(dengdai_ok==1)
{
key4x4();
if(ok==1)
{
ok=0;
quxiao=0;
key_valu=0;
xiugaimima=0;
start_stop=0;
dengdai_ok=0;
if(shurumima_tab1[0]==shurumima_tab2[0]&&shurumima_tab1[1]==shurumima_tab2[1]&&
shurumima_tab1[2]==shurumima_tab2[2]&&shurumima_tab1[3]==shurumima_tab2[3]&&
shurumima_tab1[4]==shurumima_tab2[4]&&shurumima_tab1[5]==shurumima_tab2[5] )
{ //判斷兩次輸入的密碼是否一樣，一樣就寫入24c02，否則就報錯。
been();
AT24C02_write_byte(2,1); //在第2個地址中寫入1，以便判斷下次不用寫入
delay_ms(10);
for(j=0;j<6;j++)
{ //從第4個地址開始寫初始密碼數據
AT24C02_write_byte(j+4,shurumima_tab1[j]);
delay_ms(10);
}
for(j=0;j<6;j++)
{ //從24C02中讀取寫入的初始或修改的密碼保存
dumima_tab1[j]=AT24C02_read_byte(j+4);
delay_ms(10);
write_com(0x80);
}
for(j=0;j<16;j++)
{
write_data(cag_table[j]);//顯示"Changed password"
delay_us(10);
}
write_com(0xc0);
for(j=0;j<16;j++)
{
write_data(suc_table[j]);//顯示" You Successful ";
delay_us(10);
}
delay_ms(3000);
jiemian();
TR1=1;time=0;xian1=0;xian2=1;
while(dengdai==1) //判斷按鍵是否松開，
{
tem=P1;
if(tem!=0xf0) dengdai=1; //按下就繼續等待
else dengdai=0; //松開就返回
}
}
else //兩次輸入密碼不一致
{
been(); delay_ms(50);been();delay_ms(500);
write_com(0x80);
for(j=0;j<16;j++)
{
write_data(diff_tab1[j]);//顯示" 2 New passwords"
delay_us(10);
}
write_com(0xc0);
for(j=0;j<16;j++)
{
write_data(diff_tab2[j]);//顯示"are different!!!"
delay_us(10);
}
delay_ms(2000);
write_com(0x80);
for(j=0;j<16;j++)
{
write_data(new_table[j]);//顯示"Please input New"
delay_us(10);
}
write_com(0xc0);
for(j=0;j<16;j++)
{
write_data(table3[j]); //顯示"password: "
delay_us(10);
}
delay_ms(2000);
old_mima=1; been();
}
}
}
}
}
if(quxiao==1) //按下取消按鍵
{
ok=0;num=0;
quxiao=0;
key_valu=0;
xiugaimima=0;
start_stop=0;
dengdai_ok=0; start4x4=0; old_mima=0;new_mima=0;
jiemian();
TR1=1;time=0;xian1=0;xian2=1;
been();
while(dengdai==1) //判斷按鍵是否松開，
{
tem=P1;
if(tem!=0xf0) dengdai=1; //按下就繼續等待
else dengdai=0; //松開就返回
}
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

所有資料51hei提供下載:

密碼鎖原理圖及PCB.zip (112.6 KB, 下載次數: 247)

ID:100749 · 發表于 2022-4-28 09:57

下載試用，非常好的程序

ID:1008194 · 發表于 2022-5-15 10:08

繼電器有什么用哇，沒有繼電器不也是一樣的嘛

ID:1027639 · 發表于 2022-5-20 00:04

這個挺實用的

ID:1027639 · 發表于 2022-5-20 00:06

為啥蜂鳴器不響呀

ID:825397 · 發表于 2022-5-26 20:09

好像運行不了，按啟動B鍵無效
