用1302做電子萬年歷實物LCD不顯示數字怎么辦啊，大佬求助

ID:852641 · 發表于 2021-1-12 23:01

#include<reg51.h>
#include"lcd.h"
#include"ds1302.h"

sbit K1=P1^0; //增加量
sbit K2=P1^1;
sbit K3=P1^2;
sbit K4=P1^3; //切換顯示內容
unsigned char display=0;

void Int0Configuration();
void LcdDisplay();
unsigned char SetState,SetPlace; //設置狀態，設置位置秒分時日月周年
void Delay10ms(void); //誤差 0us

void main()
{
unsigned char i;
Int0Configuration();
LcdInit();
LcdWriteCom(0x01);
Ds1302Init();
while(1)
{
if(SetState==0)
{
Ds1302ReadTime();
}
else
{
if(K1==0) //檢測按鍵K1是否按下
{
Delay10ms(); //消除抖動
if(K1==0)
{
SetPlace++;
if(SetPlace>=7)
SetPlace=0;
}

while((i<50)&&(K1==0))    //檢測按鍵是否松開
{
Delay10ms();
i++;
}
i=0;
}
if(K2==0) //檢測按鍵K2是否按下
{
Delay10ms(); //消除抖動
if(K2==0)
{
TIME[SetPlace]++;
if((TIME[SetPlace]&0x0f)>9)    //換成BCD碼。
{
TIME[SetPlace]=TIME[SetPlace]+6;
}
if((TIME[SetPlace]>=0x60)&&(SetPlace<2)) //分秒只能到59
{
TIME[SetPlace]=0;
}
if((TIME[SetPlace]>=0x24)&&(SetPlace==2)) //小時只能到23
{
TIME[SetPlace]=0;
}
if((TIME[SetPlace]>=0x32)&&(SetPlace==3)) //日只能到31
{
TIME[SetPlace]=0;
}
if((TIME[SetPlace]>=0x13)&&(SetPlace==4)) //月只能到12
{
TIME[SetPlace]=0;
}
if((TIME[SetPlace]>=0x7)&&(SetPlace==5)) //周只能到7
{
TIME[SetPlace]=1;
}

}

while((i<50)&&(K2==0))    //檢測按鍵是否松開
{
Delay10ms();
i++;
}
i=0;

}
}
         if(K4==0)
{
Delay10ms();
if(K4==0)
   {
   display=~display;
   }

while((i<50)&&(K4==0))    //檢測按鍵是否松開
{
Delay10ms();
i++;
}
i=0;
}
LcdDisplay();
}

}

void LcdDisplay()
{


LcdWriteCom(0x01);//清除上一次顯示內容
if(display==0)
{
LcdWriteCom(0xC0);    //確定初始位置
LcdWriteData('0'+TIME[2]/16); //時
LcdWriteData('0'+(TIME[2]&0x0f));
LcdWriteData('0'+TIME[1]/16); //分
LcdWriteData('0'+(TIME[1]&0x0f));
LcdWriteData('0'+TIME[0]/16); //秒
LcdWriteData('0'+(TIME[0]&0x0f));
LcdWriteCom(0xC6); //星期
if(TIME[5]==1)
   {
   LcdWriteData('M');
   LcdWriteData('o');
   LcdWriteData('n');
   LcdWriteData('d');
   LcdWriteData('a');
   LcdWriteData('y');
   }
   else if(TIME[5]==2)
   {
   LcdWriteData('T');
   LcdWriteData('u');
   LcdWriteData('e');
   LcdWriteData('s');
   LcdWriteData('d');
   LcdWriteData('a');
   LcdWriteData('y');
   }
   else if(TIME[5]==3)
   {
   LcdWriteData('W');
   LcdWriteData('e');
   LcdWriteData('d');
   LcdWriteData('n');
   LcdWriteData('e');
   LcdWriteData('s');
   LcdWriteData('d');
   LcdWriteData('a');
   LcdWriteData('y');
   }
   else if(TIME[5]==4)
   {
   LcdWriteData('T');
   LcdWriteData('h');
   LcdWriteData('u');
   LcdWriteData('r');
   LcdWriteData('s');
   LcdWriteData('d');
   LcdWriteData('a');
   LcdWriteData('y');
   }
   else if(TIME[5]==5)
   {
   LcdWriteData('F');
   LcdWriteData('r');
   LcdWriteData('i');
   LcdWriteData('d');
   LcdWriteData('a');
   LcdWriteData('y');
       }
   else if(TIME[5]==6)
   {
   LcdWriteData('S');
   LcdWriteData('a');
   LcdWriteData('t');
   LcdWriteData('u');
   LcdWriteData('r');
   LcdWriteData('d');
   LcdWriteData('a');
   LcdWriteData('y');
   }
   else
   {
   LcdWriteData('S');
   LcdWriteData('u');
   LcdWriteData('n');
   LcdWriteData('d');
   LcdWriteData('a');
   LcdWriteData('y');
   }

   }

   else
   {
   LcdWriteCom(0x80);
   LcdWriteData('2');
       LcdWriteData('0');
   LcdWriteData('0'+TIME[6]/16); //年
   LcdWriteData('0'+(TIME[6]&0x0f));
   LcdWriteData('-');
   LcdWriteData('0'+TIME[4]/16); //月
   LcdWriteData('0'+(TIME[4]&0x0f));
   LcdWriteData('-');
   LcdWriteData('0'+TIME[3]/16); //日
   LcdWriteData('0'+(TIME[3]&0x0f));

   }


}

void Int0Configuration()
{
//設置INT0
IT0=1;//跳變沿出發方式（下降沿）
EX0=1;//打開INT0的中斷允許。
EA=1;//打開總中斷
}

void Int0() interrupt 0
{
Delay10ms(); //消除抖動
if(K3==0)
{
SetState=~SetState;
SetPlace=0;
Ds1302Init();
}
}

void Delay10ms(void) //誤差 0us
{
int a,b,c;
for(c=1;c>0;c--)
      for(b=38;b>0;b--)
         for(a=130;a>0;a--);
}
#ifndef LCD1602_4PINS
void LcdInit()    //LCD初始化子程序，必須的
{ LcdWriteCom(0x38);
Delay10ms() ;
LcdWriteCom(0x38);
Delay10ms();
LcdWriteCom(0x38);
Delay10ms();  //16*2顯示5*7點陣8位數據接口
LcdWriteCom(0x0c);  //開顯示不顯示光標
LcdWriteCom(0x06);  //寫一個指針加1
LcdWriteCom(0x01);  //清屏
LcdWriteCom(0x80);  //設置數據指針起點
}
#else
void LcdInit()    //LCD初始化子程序
{
LcdWriteCom(0x32);
Delay10ms();
LcdWriteCom(0x32);
Delay10ms();    //將8位總線轉為4位總線
LcdWriteCom(0x32);
Delay10ms();
Lcd1602_Delay1ms(5);
LcdWriteCom(0x28);    //在四位線下的初始化
LcdWriteCom(0x0c);  //開顯示不顯示光標
LcdWriteCom(0x06);  //寫一個指針加1
LcdWriteCom(0x01);  //清屏
LcdWriteCom(0x80);  //設置數據指針起點
}
#endif
#include"ds1302.h"//雙引號意思是先查找目標文件中的文件，在查找include文件夾中的文件

//---DS1302寫入和讀取時分秒的地址命令---//
//---秒分時日月周年最低位讀寫位;-------//
uchar code READ_RTC_ADDR[7] = {0x81, 0x83, 0x85, 0x87, 0x89, 0x8b, 0x8d};//code是代表數據放在程序存儲器，不可更改
uchar code WRITE_RTC_ADDR[7] = {0x80, 0x82, 0x84, 0x86, 0x88, 0x8a, 0x8c};

//---DS1302時鐘初始化2021年1月7日星期四12點00分00秒。---//
//---存儲順序是秒分時日月周年,存儲格式是用BCD碼---//
uchar TIME[7] = {0x30, 0x01, 0x12, 0x09, 0x01, 0x04, 0x21};

/*******************************************************************************
* 函數名       : Ds1302Write
* 函數功能    : 向DS1302命令（地址+數據）
* 輸入       : addr,dat
* 輸出       : 無
*******************************************************************************/

void Ds1302Write(uchar addr, uchar dat) //addr是地址 dat是數據
{
uchar n;
RST = 0;
_nop_();

SCLK = 0;//SCLK置低電平
_nop_();
RST = 1; //啟用數據傳輸
_nop_();

for (n=0; n<8; n++)//傳送八位地址命令
{
DSIO = addr & 0x01;//數據從低位開始傳送
addr >>= 1;//addr右移一位
SCLK = 1;//sclk在上升沿時，將數據寫入DS1302
_nop_();
SCLK = 0;
_nop_();
}
for (n=0; n<8; n++)//寫入8位數據
{
DSIO = dat & 0x01;
dat >>= 1;
SCLK = 1;//在上升沿時，DS1302讀取數據
_nop_();
SCLK = 0;
_nop_();
}

RST = 0;//關閉數據傳輸
_nop_();
}

/*******************************************************************************
* 函數名       : Ds1302Read
* 函數功能    : 讀取一個地址的數據
* 輸入       : addr
* 輸出       : dat
*******************************************************************************/

uchar Ds1302Read(uchar addr)
{
uchar n,dat,dat1;
RST = 0;
_nop_();

SCLK = 0;//先將SCLK置低電平。
_nop_();
RST = 1;//啟用數據傳輸
_nop_();

for(n=0; n<8; n++)//開始傳送八位地址命令
{
DSIO = addr & 0x01;//數據從低位開始傳送
addr >>= 1;
SCLK = 1;//數據在上升沿時，DS1302讀取數據
_nop_();
SCLK = 0;//DS1302下降沿時，放置數據
_nop_();
}
_nop_();
for(n=0; n<8; n++)//讀取8位數據
{
dat1 = DSIO;//從最低位開始接收
dat = (dat>>1) | (dat1<<7);
SCLK = 1; //寫入
_nop_();
SCLK = 0;//讀出數據
_nop_();
} //從最低位開始讀出數據

RST = 0; //關閉數據傳輸
_nop_(); //以下為DS1302復位的穩定時間,必須的。
SCLK = 1;
_nop_();
DSIO = 0;
_nop_();
DSIO = 1;
_nop_();
return dat;
}

/*******************************************************************************
* 函數名       : Ds1302Init
* 函數功能    : 初始化DS1302.
* 輸入       : 無
* 輸出       : 無
*******************************************************************************/

void Ds1302Init()
{
uchar n;
Ds1302Write(0x8E,0X00);    //允許寫入數據
for (n=0; n<7; n++)//寫入7個字節的時鐘信號：秒分時日月周年
{
Ds1302Write(WRITE_RTC_ADDR[n],TIME[n]);
}
Ds1302Write(0x8E,0x80);    //打開寫保護功能
}

/*******************************************************************************
* 函數名       : Ds1302ReadTime
* 函數功能    : 讀取時鐘信息
* 輸入       : 無
* 輸出       : 無
*******************************************************************************/

void Ds1302ReadTime()
{
uchar n;
for (n=0; n<7; n++)//讀取7個字節的時鐘信號：分秒時日月周年
{
TIME[n] = Ds1302Read(READ_RTC_ADDR[n]);
}

}
#include"lcd.h"

/*******************************************************************************
* 函數名       : Lcd1602_Delay1ms
* 函數功能    : 延時函數，延時1ms
* 輸入       : c
* 輸出       : 無
* 說名       : 該函數是在11.0592MHZ晶振下，12分頻單片機的延時。
*******************************************************************************/

void Lcd1602_Delay1ms(uint c) //誤差 0us
{
int a,b;
for (; c>0; c--)
{
   for (b=199;b>0;b--)
   {
      for(a=1;a>0;a--);
   }
}

}

/*******************************************************************************
* 函數名       : LcdWriteCom
* 函數功能    : 向LCD寫入一個字節的命令
* 輸入       : com
* 輸出       : 無
*******************************************************************************/
#ifndef LCD1602_4PINS    //if not define當沒有定義這個LCD1602_4PINS時
void LcdWriteCom(uchar com)    //寫入命令
{
LCD1602_E = 0;    //使能
LCD1602_RS = 0;    //選擇寄存器，1是數據寄存器，0是指令寄存器
LCD1602_RW = 0;    //讀寫選擇，1讀0寫

LCD1602_DATAPINS = com;    //放入命令
Lcd1602_Delay1ms(1); //等待數據穩定

LCD1602_E = 1;             //寫入時序
Lcd1602_Delay1ms(5);    //保持時間
LCD1602_E = 0;
}
#else
void LcdWriteCom(uchar com)    //寫入命令
{
LCD1602_E = 0;    //使能清零
LCD1602_RS = 0;    //選擇寫入命令
LCD1602_RW = 0;    //選擇寫入

LCD1602_DATAPINS = com; //由于4位的接線是接到P0口的高四位，所以傳送高四位不用改
Lcd1602_Delay1ms(1);

LCD1602_E = 1;    //寫入時序
Lcd1602_Delay1ms(5);
LCD1602_E = 0;

LCD1602_DATAPINS = com << 4; //發送低四位
Lcd1602_Delay1ms(1);

LCD1602_E = 1;    //寫入時序
Lcd1602_Delay1ms(5);
LCD1602_E = 0;
}
#endif
/*******************************************************************************
* 函數名       : LcdWriteData
* 函數功能    : 向LCD寫入一個字節的數據
* 輸入       : dat
* 輸出       : 無
*******************************************************************************/
#ifndef LCD1602_4PINS
void LcdWriteData(uchar dat) //寫入數據
{
LCD1602_E = 0; //使能清零
LCD1602_RS = 1; //數據寄存器
LCD1602_RW = 0; //選擇寫入

LCD1602_DATAPINS = dat; //寫入數據
Lcd1602_Delay1ms(2);

LCD1602_E = 1; //寫入時序
Lcd1602_Delay1ms(10); //保持時間
LCD1602_E = 0;
}
#else
void LcdWriteData(uchar dat) //寫入數據
{
LCD1602_E = 0;    //使能清零
LCD1602_RS = 1;    //選擇寫入數據
LCD1602_RW = 0;    //選擇寫入

LCD1602_DATAPINS = dat; //由于4位的接線是接到P0口的高四位，所以傳送高四位不用改
Lcd1602_Delay1ms(2);

LCD1602_E = 1;    //寫入時序
Lcd1602_Delay1ms(10);
LCD1602_E = 0;

LCD1602_DATAPINS = dat << 4; //寫入低四位
Lcd1602_Delay1ms(2);

LCD1602_E = 1;    //寫入時序
Lcd1602_Delay1ms(10);
LCD1602_E = 0;
}

#endif

ID:328014 · 發表于 2021-1-12 23:27

缺少仿真和頭文件的話,大家也是無法幫你調試的哦,上傳一下吧

ID:863432 · 發表于 2021-1-13 10:04

1、樓上正解，最好把自己的工程文件上傳下，才好幫忙分析。如果手頭有實物板子，最好下載進板子看運行。
2、LCD屏在初始化之后，建議程序就讓其顯示固定的字符，比如“The time is”。這樣的好處是即使時鐘模塊有問題，但至少不影響對LCD屏驅動是否正常的判斷。

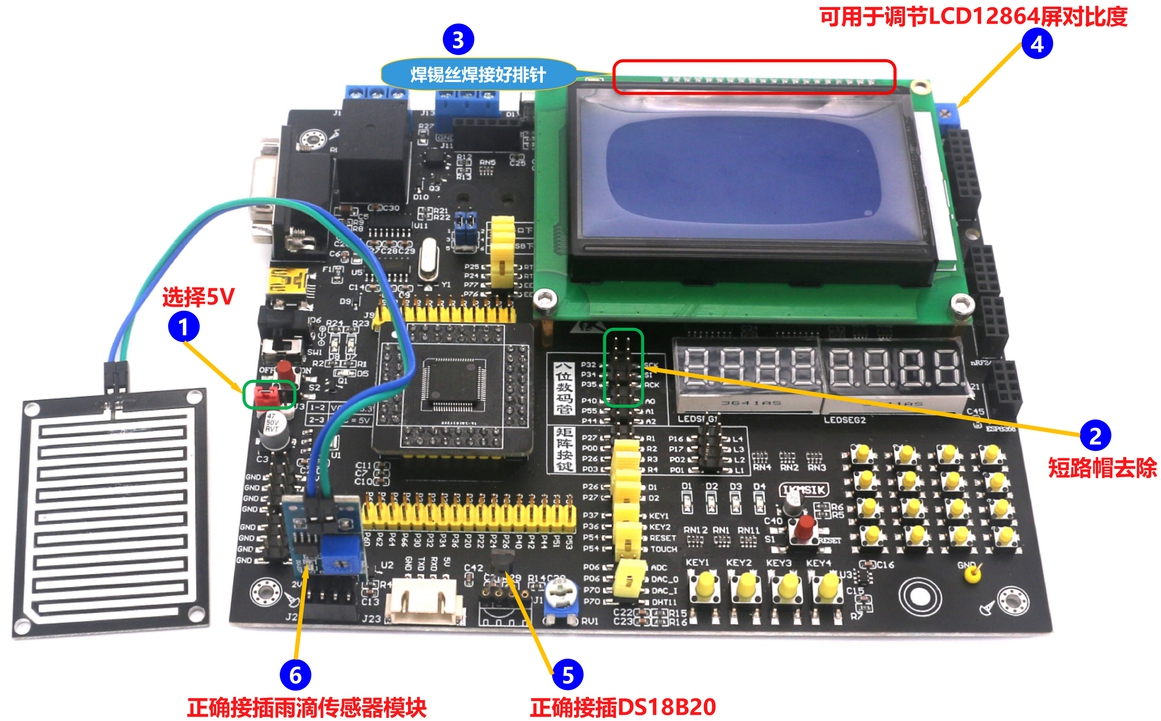

3、DS1302時鐘模塊的萬年歷例程沒有，不過有艾克姆科技的STC8A8K64S4A12開發板的基于PCF8563時鐘模塊的萬年歷例程，附件供參考。其實物連接圖如下：

ID:342822 · 發表于 2021-1-13 12:53

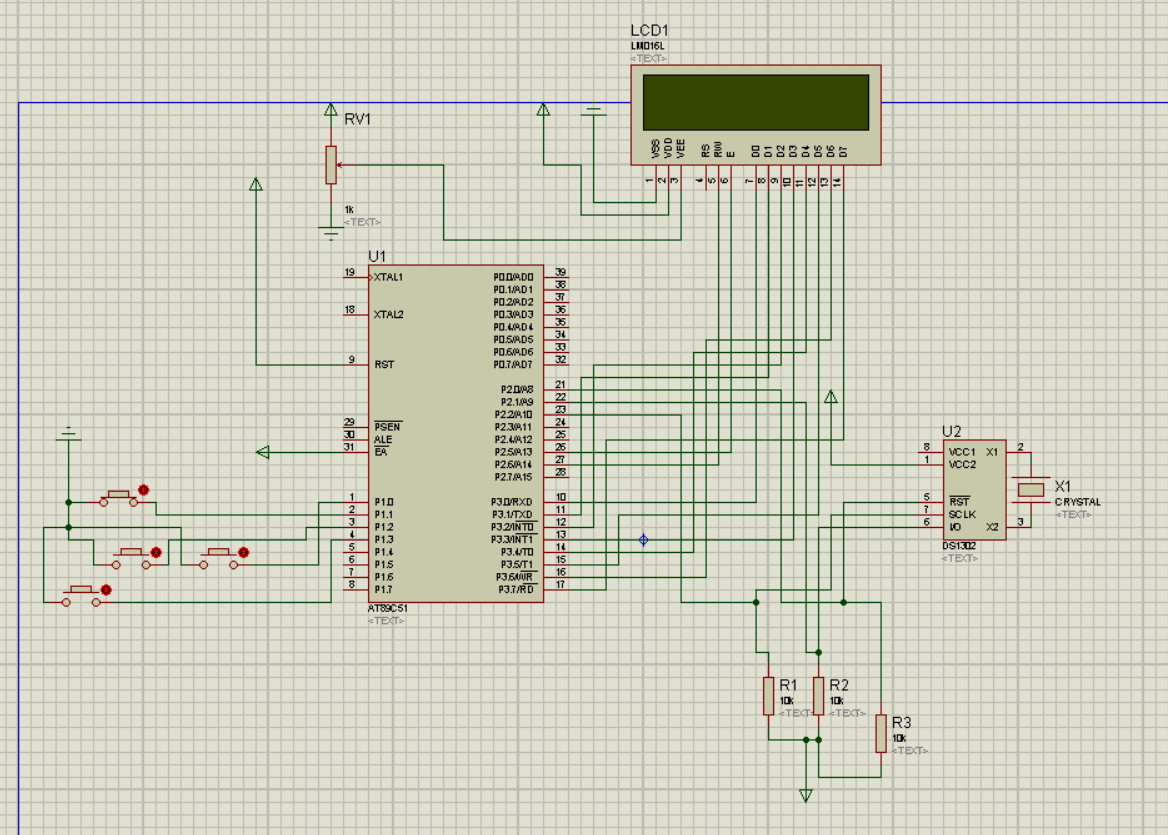

為什么RS空起？lcd是4線的嗎？
按程序來不要亂搞~~

ID:852641 · 發表于 2021-1-13 13:46

taotie 發表于 2021-1-13 12:53
為什么RS空起？lcd是4線的嗎？
按程序來不要亂搞~~

就是要接一個復位電路是嗎大佬

ID:852641 · 發表于 2021-1-13 13:48

taotie 發表于 2021-1-13 12:53
為什么RS空起？lcd是4線的嗎？
按程序來不要亂搞~~

是接了2.7腳的，我發的里錯了，仿真是能成功的，事務不顯示。。。

ID:852641 · 發表于 2021-1-13 13:50

程序包
