自行DIY電子密碼鎖，用來做禮品盒送人，親測效果不錯！

ID:188940 · 發表于 2021-1-5 15:13

利用空閑時間自行DIY了一個電子密碼鎖，用來做禮品盒，親測了感覺還行，雖說盒子做的不咋的，管用就行。
之前我也發過這個資料，但是現在這個程序有很大的改動并且把24C02外部存儲搞定了，各個功能函數都分離出來了，以方便調用。
我自己設計的PCB板預留有AS608的指紋識別模塊，現在還沒有添加進去，我后續有時間慢慢在改進程序加上指紋識別功能，做好后有時間就更新。
畢竟是業余時間做的，可能在有些方面不是很完善，希望大家都來觀摩觀摩，出出建議。
一、功能介紹：
1、輸入8位密碼，即可開鎖。
2、輸入9次純數字，顯示錯誤，并紅燈提醒。
3、沒有輸入完8位密碼，按下確認鍵，不會任何反應。
4、密碼輸入錯誤三次，鎖定鍵盤并且蜂鳴器提醒10左右。
5、輸入錯誤可以退格、清零。
6、1602顯示模塊會有60秒定時顯示，沒操作鍵盤60秒后，清除數據，并且閃紅燈提醒，1602隨機熄滅屏幕。
7、1602顯示模塊會有輸入位數顯示，提醒輸入密碼。
8、程序有密碼數值存儲在數組，可用于顯示等操作。（制作禮品盒的時候可用）
二、最后說幾句
2、自己用動手能力的朋友，可以自己改成簡易的電子密碼箱，用來裝禮物，給自己的朋友或者女朋友都可以。個人感覺還挺不錯，感興趣的朋友可以嘗試。
3、我的一些實物視頻可以去我的抖上看，號：5946BNYZD。
4、嗶哩嗶哩視頻也可以看ID：狂拽94酷

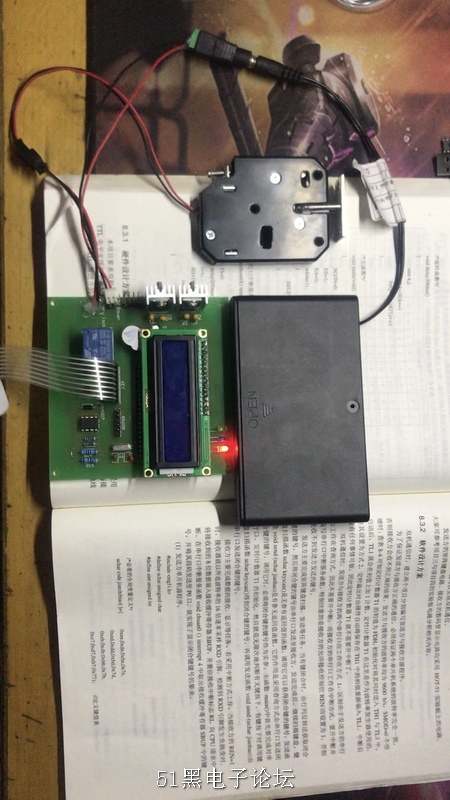

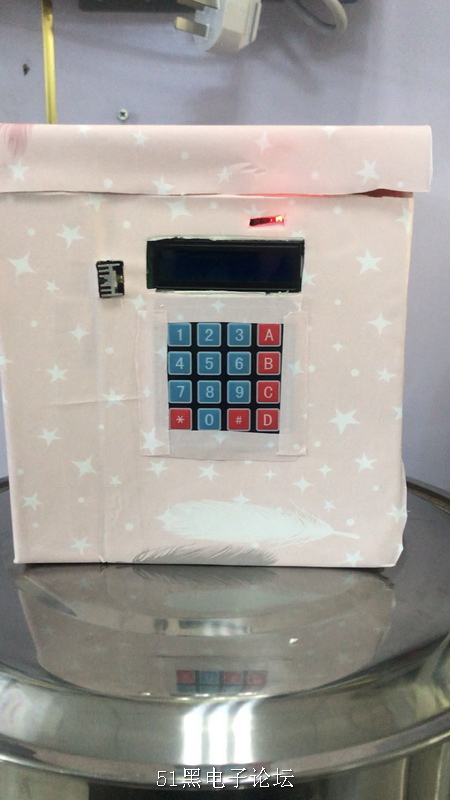

三、附上部分圖片

ID:872598 · 發表于 2021-1-12 14:55

樓主做此電子鎖，一沒代碼，二不新穎，三外觀簡陋，難怪沒人頂，此貼必沉。

ID:188940 · 發表于 2021-1-12 19:42

突然發現沒放代碼·····

ID:188940 · 發表于 2021-1-12 19:44

之前忘了附上程序·····現在附上程序 AS608程序不用管，是錯誤的，我搞好了再發吧！······

ID:188940 · 發表于 2021-2-23 09:36

ID:188940 · 發表于 2021-2-24 16:57

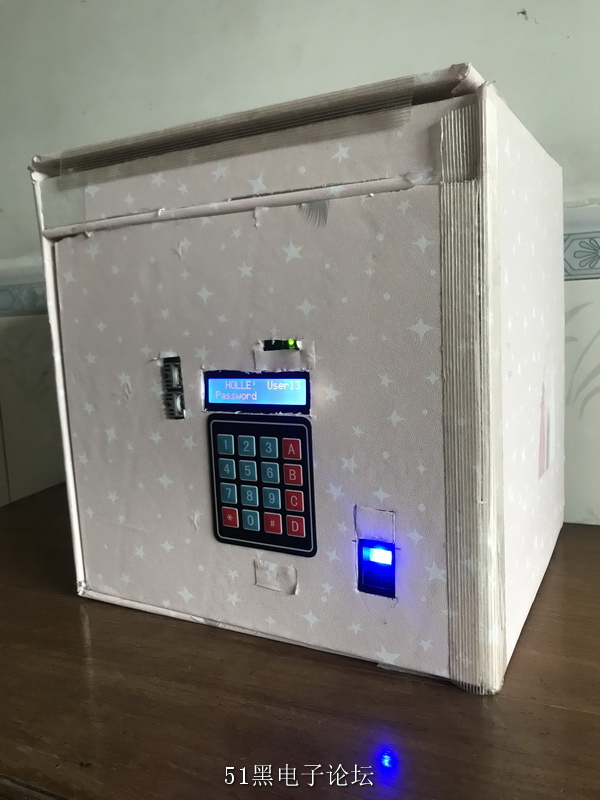

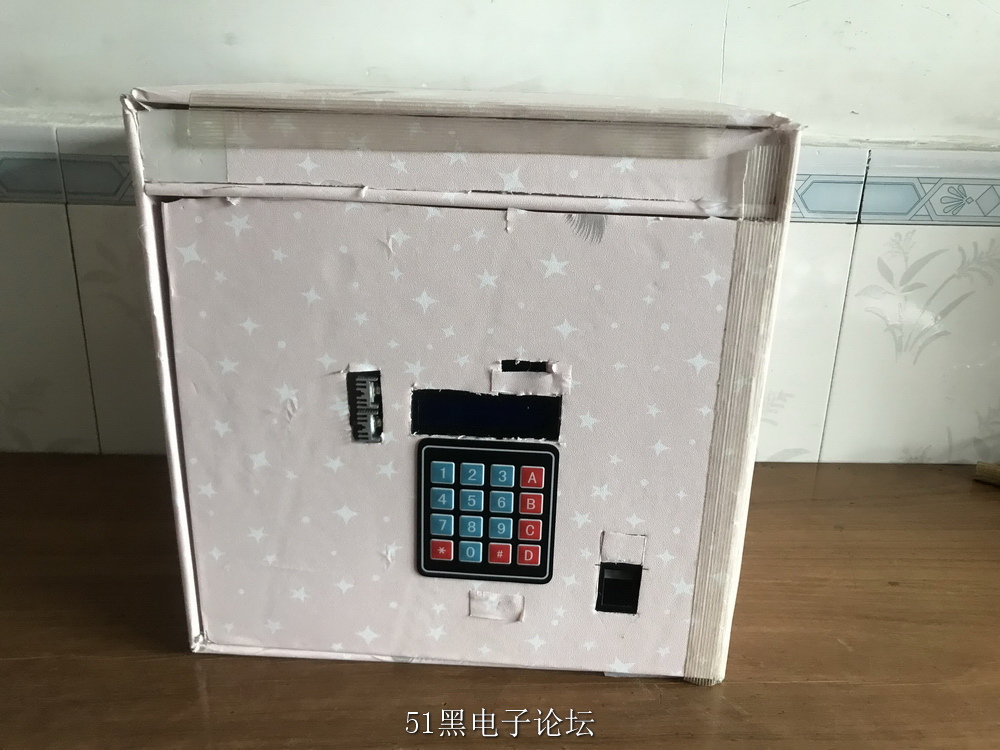

已經把AS608指紋模塊移植好了，由于我的硬件設計沒有電平反向，所以無法使用觸摸手指就開鎖！需要按下確認鍵后，開啟指紋識別，指紋正確才開鎖，還有可以添加、刪除、清除指紋功能。個人感覺還有些地方不是很滿意

就是指紋和密碼管理系統需要在前端設置一個管理員密碼識別，這樣設計會更好，哈哈，我呢自己弄來玩的，空了再改吧····
有喜歡的朋友，可以參看參看，我用的if比較多，你們要仔細看······
