基于計數器的交通燈應用

ID:857654 · 發表于 2020-12-20 21:00

本次分為兩個版本：
基礎版
加強版

基礎版只是利用定時器去實現相應的功能模塊

加強版使用了兩個中斷（功能：1，綠燈時，每按一下，時間+2s，最高9s，功能2：相反）

說明：
基礎版和加強版可共用一個電路圖，此帖只附加了加強版的壓縮包，想要基礎版的可留言+郵件地址，謝謝閱讀！多多支持

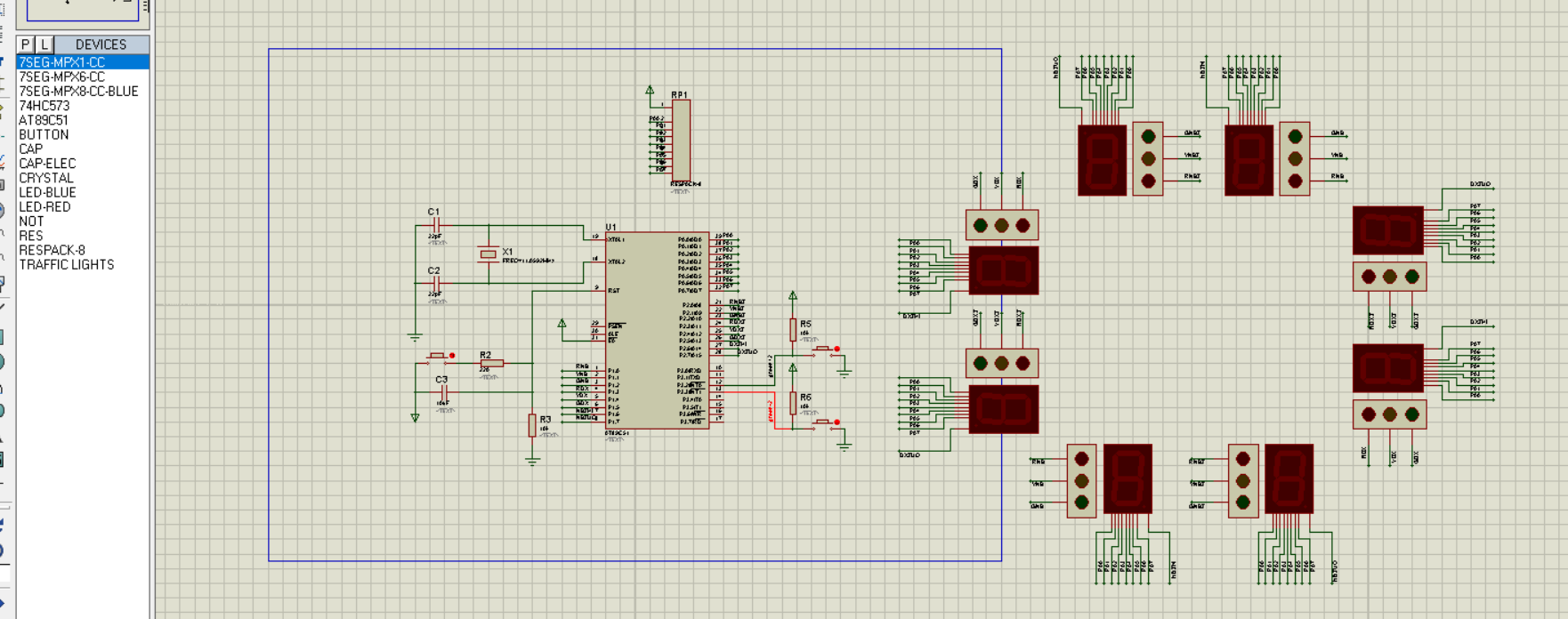

電路圖

基礎版主函數代碼

#include <config.h>
sbit RED_NANBEIZHI=P1^0; //南北方向直行紅燈
sbit YELLOW_NANBEIZHI=P1^1; //南北方向直行黃燈
sbit GREEN_NANBEIZHI=P1^2; //南北方向直行綠燈
sbit RED_DONGXIZHI=P1^3; //東西方向直行紅燈
sbit YELLOW_DONGXIZHI=P1^4; //東西方向直行黃燈
sbit GREEN_DONGXIZHI=P1^5; //東西方向直行綠燈
sbit RED_NANBEIZUO=P2^0; //南北方向左轉紅燈
sbit YELLOW_NANBEIZUO=P2^1; //南北方向左轉黃燈
sbit GREEN_NANBEIZUO=P2^2; //南北方向左轉綠燈
sbit RED_DONGXIZUO=P2^3; //東西方向左轉紅燈
sbit YELLOW_DONGXIZUO=P2^4; //東西方向左轉黃燈
sbit GREEN_DONGXIZUO=P2^5; //東西方向左轉綠燈
sbit NBZHI=P1^6;
sbit NBZUO=P1^7;
sbit DXZHI=P2^6;
sbit DXZUO=P2^7;
u16 n;
u16 tt,bai,shi,ge,bb;
u8 code table[]={
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f};
void delay_ms(u16 t);
void xtimer0();
//1
void chushi0();
//2
void nbzhi1();
void nbzhi2();
void nbzhi3();
//3
void nbzuo2();
void nbzuo3();
void nbzuo4();
//4
void dxzhi1();
void dxzhi2();
void dxzhi3();
//5
void dxzuo2();
void dxzuo3();
void dxzuo4();
void main()
{
P0=0xff;
P1=0xc9;
P2=0xc0;
P3=0xff;
EA=1;
EX0=1;
IT0=0;
delay_ms(250);
chushi0(); // ①南北向直行綠燈亮，延時5秒
while(1)
{
//2 南北向直行：
nbzhi1(); // ②啟動南北向左轉數碼管顯示：倒計時6秒；同時南北向直行綠燈閃爍3下，滅亮滅亮滅亮共3秒，
nbzhi2(); // 然后南北向直行綠燈滅，南北向直行黃燈亮，延時3秒
nbzhi3(); // ③南北向左轉數碼管倒計時顯示結束，關閉；同時南北向直行黃燈滅，南北向直行紅燈亮 ①南北向左轉綠燈亮，延時若干秒
// //3 南北向左轉
nbzuo2(); // ②啟動東西向直行數碼管顯示：倒計時6秒；同時南北向左轉綠燈閃爍3下，滅亮滅亮滅亮共3秒，
nbzuo3(); // 然后南北向左轉綠燈滅，南北向左轉黃燈亮，延時3秒
nbzuo4(); //③東西向直行數碼管倒計時顯示結束，關閉；同時南北向左轉黃燈滅，南北向左轉紅燈亮 ①東西向直行綠燈亮，延時若干秒
//4 東西向直行：
dxzhi1(); //②啟動東西向左轉數碼管顯示：倒計時6秒；同時東西向直行綠燈閃爍3下，滅亮滅亮滅亮共3秒，
dxzhi2(); //然后東西向直行綠燈滅，東西向直行黃燈亮，延時3秒
dxzhi3(); //③東西向左轉數碼管倒計時顯示結束，關閉；同時東西向直行黃燈滅，東西向直行紅燈亮 ①東西向左轉綠燈亮，延時若干秒
//5 東西向左轉：
dxzuo2(); //②啟動南北向直行數碼管顯示：倒計時6秒；同時東西向左轉綠燈閃爍3下，滅亮滅亮滅亮共3秒，
dxzuo3(); //然后東西向左轉綠燈滅，東西向左轉黃燈亮，延時3秒
dxzuo4(); //③南北向直行數碼管倒計時顯示結束，關閉；同時東西向左轉黃燈滅，東西向左轉紅燈亮
}
}
////////1、初始時：南北向、東西向直行左轉均為紅燈
void chushi0() // ①南北向直行綠燈亮，延時5秒
{
u16 temp1;
temp1=5;
TMOD|=0x01;
TH0=(65535-50000)/256;
TL0=(65535-50000)%256;
EA=1;
ET0=1;
TR0=1;
while(1)
{
RED_NANBEIZHI=0;
GREEN_NANBEIZHI=1;
if(tt==20)//20*50us=1s
{
tt=0;
temp1--;
}
n=(temp1)%10;
if(temp1==0)
{
temp1=5;
break;
}
NBZHI=0; //南北直行
NBZUO=1;
DXZHI=1;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
//////2、南北向直行：
void nbzhi1() //②啟動南北向左轉數碼管顯示：倒計時6秒；同時南北向直行綠燈閃爍3下，滅亮滅亮滅亮共3秒，
{
u16 temp1;
temp1=6;
TMOD=0x01;
TH0=(65535-50000)/256;
TL0=(65535-50000)%256;
EA=1;
ET0=1;
TR0=1;
while(1)
{
RED_NANBEIZHI=0;
RED_NANBEIZUO=1;
RED_DONGXIZUO=1;
if(tt==20)
{
tt=0;
temp1--;
if(temp1>=2)
{
GREEN_NANBEIZHI=~GREEN_NANBEIZHI;
}
}
n=(temp1)%10;
if(temp1==3)
{
temp1=6;
break;
}
NBZHI=1; //南北左轉
NBZUO=0;
DXZHI=1;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
void nbzhi2() // 然后南北向直行綠燈滅，南北向直行黃燈亮，延時3秒
{
u16 temp1;
temp1=3;
TMOD=0x01;
TH0=(65535-50000)/256;
TL0=(65535-50000)%256;
EA=1;
ET0=1;
TR0=1;
while(1)
{
GREEN_NANBEIZHI=0;
YELLOW_NANBEIZHI=1;
if(tt==20)
{
tt=0;
temp1--;
}
n=(temp1)%10;
if(temp1==0)
{
temp1=3;
break;
}
NBZHI=1; //南北左轉
NBZUO=0;
DXZHI=1;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
void nbzhi3() //③南北向左轉數碼管倒計時顯示結束，關閉；同時南北向直行黃燈滅，南北向直行紅燈亮 ①南北向左轉綠燈亮，延時若干秒
{
u16 temp1;
temp1=5;
TMOD=0x01;
TH0=(65535-50000)/256;
TL0=(65535-50000)%256;
EA=1;
ET0=1;
TR0=1;
while(1)
{
RED_NANBEIZHI=1;
RED_NANBEIZUO=0;
GREEN_NANBEIZUO=1;;
YELLOW_NANBEIZHI=0;
if(tt==20)
{
tt=0;
temp1--;
}
n=(temp1)%10;
if(temp1==0)
{
temp1=5;
break;
}
NBZHI=1;
NBZUO=0;
DXZHI=1;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
////////3、南北向左轉：
void nbzuo2() //②啟動東西向直行數碼管顯示：倒計時6秒；同時南北向左轉綠燈閃爍3下，滅亮滅亮滅亮共3秒，
{
u16 temp1,temp2;
temp1=6;
temp2=3;
TMOD=0x01;
TH0=(65535-50000)/256;
TL0=(65535-50000)%256;
EA=1;
ET0=1;
TR0=1;
while(1)
{
RED_DONGXIZHI=0;
RED_DONGXIZHI=1;
RED_DONGXIZUO=1;
GREEN_NANBEIZHI=0;
YELLOW_NANBEIZHI=0;
if(tt==20)
{
tt=0;
temp1--;
if(temp1>=2)
{
GREEN_NANBEIZUO=~GREEN_NANBEIZUO;
}
}
n=(temp1)%10;
if(temp1==3)
{
temp1=6;
break;
}
NBZHI=1; //南北左轉
NBZUO=1;
DXZHI=0;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
void nbzuo3() // 然后南北向左轉綠燈滅，南北向左轉黃燈亮，延時3秒
{
u16 temp1;
temp1=3;
TMOD=0x01;
TH0=(65535-50000)/256;
TL0=(65535-50000)%256;
EA=1;
ET0=1;
TR0=1;
while(1)
{
GREEN_NANBEIZUO=0;
GREEN_DONGXIZUO=0;
GREEN_DONGXIZHI=0;
YELLOW_NANBEIZUO=1;
YELLOW_DONGXIZHI=0;
if(tt==20)
{
tt=0;
temp1--;
}
n=(temp1)%10;
if(temp1==0)
{
temp1=3;
break;
}
NBZHI=1; //南北左轉
NBZUO=1;
DXZHI=0;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
void nbzuo4() //③東西向直行數碼管倒計時顯示結束，關閉；同時南北向左轉黃燈滅，南北向左轉紅燈亮 ①東西向直行綠燈亮，延時若干秒
{
u16 temp1;
temp1=5;
TMOD=0x01;
TH0=(65535-50000)/256;
TL0=(65535-50000)%256;
EA=1;
ET0=1;
TR0=1;
while(1)
{
RED_NANBEIZHI=1;
RED_NANBEIZUO=1;
RED_DONGXIZHI=0;
GREEN_DONGXIZHI=1;
YELLOW_DONGXIZHI=0;
YELLOW_NANBEIZUO=0;
if(tt==20)
{
tt=0;
temp1--;
}
n=(temp1)%10;
if(temp1==0)
{
temp1=5;
break;
}
NBZHI=1;
NBZUO=1;
DXZHI=0;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
////////4、東西向直行：
void dxzhi1() //②啟動東西向左轉數碼管顯示：倒計時6秒；同時東西向直行綠燈閃爍3下，滅亮滅亮滅亮共3秒，
{
u16 temp1;
temp1=6;
TMOD=0x01;
TH0=(65535-50000)/256;
TL0=(65535-50000)%256;
EA=1;
ET0=1;
TR0=1;
while(1)
{
RED_NANBEIZHI=1;
RED_NANBEIZUO=1;
RED_DONGXIZUO=1;
RED_DONGXIZHI=0;
if(tt==20)
{
tt=0;
temp1--;
if(temp1>=2)
{
GREEN_DONGXIZHI=~GREEN_DONGXIZHI;
}
}
n=(temp1)%10;
if(temp1==3)
{
temp1=6;
break;
}
NBZHI=1; //南北左轉
NBZUO=1;
DXZHI=1;
DXZUO=0;
P0=table[n];
delay_ms(5);
}
}
void dxzhi2() //然后東西向直行綠燈滅，東西向直行黃燈亮，延時3秒
{
u16 temp1;
temp1=3;
TMOD=0x01;
TH0=(65535-50000)/256;
TL0=(65535-50000)%256;
EA=1;
ET0=1;
TR0=1;
while(1)
{
RED_NANBEIZHI=1;
RED_NANBEIZUO=1;
RED_DONGXIZHI=0;
GREEN_DONGXIZHI=0;
YELLOW_DONGXIZHI=1;
if(tt==20)
{
tt=0;
temp1--;
}
n=(temp1)%10;
if(temp1==0)
{
temp1=3;
break;
}
NBZHI=1; //南北左轉
NBZUO=1;
DXZHI=1;
DXZUO=0;
P0=table[n];
delay_ms(5);
}
}
void dxzhi3() //③東西向左轉數碼管倒計時顯示結束，關閉；同時東西向直行黃燈滅，東西向直行紅燈亮 ①東西向左轉綠燈亮，延時若干秒
{
u16 temp1;
temp1=5;
TMOD=0x01;
TH0=(65535-50000)/256;
TL0=(65535-50000)%256;
EA=1;
ET0=1;
TR0=1;
while(1)
{
RED_NANBEIZHI=0;
RED_DONGXIZHI=1;
RED_DONGXIZUO=0;
GREEN_DONGXIZUO=1;
YELLOW_DONGXIZHI=0;
if(tt==20)
{
tt=0;
temp1--;
}
n=(temp1)%10;
if(temp1==0)
{
temp1=5;
break;
}
NBZHI=1; //南北左轉
NBZUO=1;
DXZHI=1;
DXZUO=0;
P0=table[n];
delay_ms(5);
}
}
////////5、東西向左轉：
void dxzuo2() //②啟動南北向直行數碼管顯示：倒計時6秒；同時東西向左轉綠燈閃爍3下，滅亮滅亮滅亮共3秒，
{
u16 temp1,temp2;
temp1=6;
temp2=3;
TMOD=0x01;
TH0=(65535-50000)/256;
TL0=(65535-50000)%256;
EA=1;
ET0=1;
TR0=1;
while(1)
{
RED_NANBEIZUO=1;
if(tt==20)
{
tt=0;
temp1--;
if(temp1>=2)
{
GREEN_DONGXIZUO=~GREEN_DONGXIZUO;
}
}
n=(temp1)%10;
if(temp1==3)
{
temp1=6;
break;
}
NBZHI=0; //南北左轉
NBZUO=1;
DXZHI=1;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
void dxzuo3() //然后東西向左轉綠燈滅，東西向左轉黃燈亮，延時3秒
{
u16 temp1;
temp1=3;
TMOD=0x01;
TH0=(65535-50000)/256;
TL0=(65535-50000)%256;
EA=1;
ET0=1;
TR0=1;
while(1)
{
RED_NANBEIZHI=1;
RED_NANBEIZUO=1;
GREEN_DONGXIZUO=0;
YELLOW_DONGXIZUO=1;
if(tt==20)
{
tt=0;
temp1--;
}
n=(temp1)%10;
if(temp1==0)
{
temp1=3;
break;
}
NBZHI=0; //南北左轉
NBZUO=1;
DXZHI=1;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
void dxzuo4() //③南北向直行數碼管倒計時顯示結束，關閉；同時東西向左轉黃燈滅，東西向左轉紅燈亮 ①南北向直行綠燈亮，延時5秒
{
u16 temp1;
temp1=5;
TMOD=0x01;
TH0=(65535-50000)/256;
TL0=(65535-50000)%256;
EA=1;
ET0=1;
TR0=1;
while(1)
{
RED_NANBEIZHI=0;
RED_DONGXIZHI=1;
RED_DONGXIZUO=1;
GREEN_NANBEIZHI=1;
YELLOW_DONGXIZUO=0;
if(tt==20)
{
tt=0;
temp1--;
}
n=(temp1)%10;
if(temp1==0)
{
temp1=5;
break;
}
NBZHI=0; //南北左轉
NBZUO=1;
DXZHI=1;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
void delay_ms(u16 t)
{
u8 i,j;
for(i=0;i<t;i++)
for(j=0;j<110;j++);
}
void xtimer1() interrupt 1
{
TH0=(65535-50000)/256;
TL0=(65535-50000)%256;
tt++;
}

復制代碼

加強版主函數

#include <config.h>
sbit RED_NANBEIZHI=P1^0; //南北方向直行紅燈
sbit YELLOW_NANBEIZHI=P1^1; //南北方向直行黃燈
sbit GREEN_NANBEIZHI=P1^2; //南北方向直行綠燈
sbit RED_DONGXIZHI=P1^3; //東西方向直行紅燈
sbit YELLOW_DONGXIZHI=P1^4; //東西方向直行黃燈
sbit GREEN_DONGXIZHI=P1^5; //東西方向直行綠燈
sbit RED_NANBEIZUO=P2^0; //南北方向左轉紅燈
sbit YELLOW_NANBEIZUO=P2^1; //南北方向左轉黃燈
sbit GREEN_NANBEIZUO=P2^2; //南北方向左轉綠燈
sbit RED_DONGXIZUO=P2^3; //東西方向左轉紅燈
sbit YELLOW_DONGXIZUO=P2^4; //東西方向左轉黃燈
sbit GREEN_DONGXIZUO=P2^5; //東西方向左轉綠燈
sbit NBZHI=P1^6;
sbit NBZUO=P1^7;
sbit DXZHI=P2^6;
sbit DXZUO=P2^7;
u16 n,tt,temp1,temp=5;
u8 code table[]={
0x3f,0x06,0x5b,0x4f,
0x66,0x6d,0x7d,0x07,
0x7f,0x6f};
//函數
void delay_ms(u16 t);
void xtimer0();
//1
void chushi0();
void chushi1();
//2
void nbzhi1();
void nbzhi2();
void nbzhi3();
//3
void nbzuo2();
void nbzuo3();
void nbzuo4();
//4
void dxzhi1();
void dxzhi2();
void dxzhi3();
//5
void dxzuo2();
void dxzuo3();
void dxzuo4();
void sys_unit()
{
TMOD|=0x01;
TH0=(65535-50000)/256;
TL0=(65535-50000)%256;
EA=1;
IT0=1;
IT1=1;
ET0=1;
ET1=1;
EX0=1;
EX1=1;
TR0=1;
TR1=0;
}
void main()
{
P0=0xff;
P1=0xc9;
P2=0xc9;
P3=0xff;
sys_unit();
chushi0();
chushi1(); // ①南北向直行綠燈亮，延時5秒
while(1)
{
//2 南北向直行：
nbzhi1(); // ②啟動南北向左轉數碼管顯示：倒計時6秒；同時南北向直行綠燈閃爍3下，滅亮滅亮滅亮共3秒，
nbzhi2(); // 然后南北向直行綠燈滅，南北向直行黃燈亮，延時3秒
nbzhi3(); // ③南北向左轉數碼管倒計時顯示結束，關閉；同時南北向直行黃燈滅，南北向直行紅燈亮 ①南北向左轉綠燈亮，延時若干秒
// //3 南北向左轉
nbzuo2(); // ②啟動東西向直行數碼管顯示：倒計時6秒；同時南北向左轉綠燈閃爍3下，滅亮滅亮滅亮共3秒，
nbzuo3(); // 然后南北向左轉綠燈滅，南北向左轉黃燈亮，延時3秒
nbzuo4(); //③東西向直行數碼管倒計時顯示結束，關閉；同時南北向左轉黃燈滅，南北向左轉紅燈亮 ①東西向直行綠燈亮，延時若干秒
//4 東西向直行：
dxzhi1(); //②啟動東西向左轉數碼管顯示：倒計時6秒；同時東西向直行綠燈閃爍3下，滅亮滅亮滅亮共3秒，
dxzhi2(); //然后東西向直行綠燈滅，東西向直行黃燈亮，延時3秒
dxzhi3(); //③東西向左轉數碼管倒計時顯示結束，關閉；同時東西向直行黃燈滅，東西向直行紅燈亮 ①東西向左轉綠燈亮，延時若干秒
//5 東西向左轉：
dxzuo2(); //②啟動南北向直行數碼管顯示：倒計時6秒；同時東西向左轉綠燈閃爍3下，滅亮滅亮滅亮共3秒，
dxzuo3(); //然后東西向左轉綠燈滅，東西向左轉黃燈亮，延時3秒
dxzuo4(); //③南北向直行數碼管倒計時顯示結束，關閉；同時東西向左轉黃燈滅，東西向左轉紅燈亮
}
}
////////1、初始時：南北向、東西向直行左轉均為紅燈
void chushi0() // ①紅燈亮2秒
{
temp1=5;
while(1)
{
RED_NANBEIZHI=1;
RED_NANBEIZUO=1;
RED_DONGXIZHI=1;
RED_DONGXIZUO=1;
if(tt==20)//20*50us=1s
{
tt=0;
temp1--;
}
if(temp1==3)
{
temp1=5;
break;
}
}
}
void chushi1() // ①南北向直行綠燈亮，延時5秒
{
while(1)
{
RED_NANBEIZHI=0;
GREEN_NANBEIZHI=1;
if(tt==20)//20*50us=1s
{
tt=0;
temp--;
}
n=temp%10;
if(temp==0)
{
temp=5;
break;
}
NBZHI=0; //南北直行
NBZUO=1;
DXZHI=1;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
//////2、南北向直行：
void nbzhi1() //②啟動南北向左轉數碼管顯示：倒計時6秒；同時南北向直行綠燈閃爍3下，滅亮滅亮滅亮共3秒，
{
temp1=6;
while(1)
{
RED_NANBEIZHI=0;
RED_NANBEIZUO=1;
RED_DONGXIZUO=1;
if(tt==20)
{
tt=0;
temp1--;
if(temp1>=2)
{
GREEN_NANBEIZHI=~GREEN_NANBEIZHI;
}
}
n=temp1%10;
if(temp1==3)
{
temp1=6;
break;
}
NBZHI=1; //南北左轉
NBZUO=0;
DXZHI=1;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
void nbzhi2() // 然后南北向直行綠燈滅，南北向直行黃燈亮，延時3秒
{
temp1=3;
while(1)
{
GREEN_NANBEIZHI=0;
YELLOW_NANBEIZHI=1;
if(tt==20)
{
tt=0;
temp1--;
}
n=(temp1)%10;
if(temp1==0)
{
temp1=3;
break;
}
NBZHI=1; //南北左轉
NBZUO=0;
DXZHI=1;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
void nbzhi3() //③南北向左轉數碼管倒計時顯示結束，關閉；同時南北向直行黃燈滅，南北向直行紅燈亮 ①南北向左轉綠燈亮，延時若干秒
{
while(1)
{
RED_NANBEIZHI=1;
RED_NANBEIZUO=0;
GREEN_NANBEIZUO=1;;
YELLOW_NANBEIZHI=0;
if(tt==20)
{
tt=0;
temp--;
}
n=temp%10;
if(temp==0)
{
temp=5;
break;
}
NBZHI=1;
NBZUO=0;
DXZHI=1;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
////////3、南北向左轉：
void nbzuo2() //②啟動東西向直行數碼管顯示：倒計時6秒；同時南北向左轉綠燈閃爍3下，滅亮滅亮滅亮共3秒，
{
temp1=6;
while(1)
{
RED_DONGXIZHI=0;
RED_DONGXIZHI=1;
RED_DONGXIZUO=1;
GREEN_NANBEIZHI=0;
YELLOW_NANBEIZHI=0;
if(tt==20)
{
tt=0;
temp1--;
if(temp1>=2)
{
GREEN_NANBEIZUO=~GREEN_NANBEIZUO;
}
}
n=temp1%10;
if(temp1==3)
{
temp1=6;
break;
}
NBZHI=1; //南北左轉
NBZUO=1;
DXZHI=0;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
void nbzuo3() // 然后南北向左轉綠燈滅，南北向左轉黃燈亮，延時3秒
{
temp1=3;
while(1)
{
GREEN_NANBEIZUO=0;
GREEN_DONGXIZUO=0;
GREEN_DONGXIZHI=0;
YELLOW_NANBEIZUO=1;
YELLOW_DONGXIZHI=0;
if(tt==20)
{
tt=0;
temp1--;
}
n=(temp1)%10;
if(temp1==0)
{
temp1=3;
break;
}
NBZHI=1; //南北左轉
NBZUO=1;
DXZHI=0;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
void nbzuo4() //③東西向直行數碼管倒計時顯示結束，關閉；同時南北向左轉黃燈滅，南北向左轉紅燈亮 ①東西向直行綠燈亮，延時若干秒
{
while(1)
{
RED_NANBEIZHI=1;
RED_NANBEIZUO=1;
RED_DONGXIZHI=0;
GREEN_DONGXIZHI=1;
YELLOW_DONGXIZHI=0;
YELLOW_NANBEIZUO=0;
if(tt==20)
{
tt=0;
temp--;
}
n=temp%10;
if(temp==0)
{
temp=5;
break;
}
NBZHI=1;
NBZUO=1;
DXZHI=0;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
////////4、東西向直行：
void dxzhi1() //②啟動東西向左轉數碼管顯示：倒計時6秒；同時東西向直行綠燈閃爍3下，滅亮滅亮滅亮共3秒，
{
temp1=6;
while(1)
{
RED_NANBEIZHI=1;
RED_NANBEIZUO=1;
RED_DONGXIZUO=1;
RED_DONGXIZHI=0;
if(tt==20)
{
tt=0;
temp1--;
if(temp1>=2)
{
GREEN_DONGXIZHI=~GREEN_DONGXIZHI;
}
}
n=(temp1)%10;
if(temp1==3)
{
temp1=6;
break;
}
NBZHI=1; //南北左轉
NBZUO=1;
DXZHI=1;
DXZUO=0;
P0=table[n];
delay_ms(5);
}
}
void dxzhi2() //然后東西向直行綠燈滅，東西向直行黃燈亮，延時3秒
{
temp1=3;
while(1)
{
RED_NANBEIZHI=1;
RED_NANBEIZUO=1;
RED_DONGXIZHI=0;
GREEN_DONGXIZHI=0;
YELLOW_DONGXIZHI=1;
if(tt==20)
{
tt=0;
temp1--;
}
n=(temp1)%10;
if(temp1==0)
{
temp1=3;
break;
}
NBZHI=1; //南北左轉
NBZUO=1;
DXZHI=1;
DXZUO=0;
P0=table[n];
delay_ms(5);
}
}
void dxzhi3() //③東西向左轉數碼管倒計時顯示結束，關閉；同時東西向直行黃燈滅，東西向直行紅燈亮 ①東西向左轉綠燈亮，延時若干秒
{
while(1)
{
RED_NANBEIZHI=0;
RED_DONGXIZHI=1;
RED_DONGXIZUO=0;
GREEN_DONGXIZUO=1;
YELLOW_DONGXIZHI=0;
if(tt==20)
{
tt=0;
temp--;
}
n=temp%10;
if(temp==0)
{
temp=5;
break;
}
NBZHI=1; //南北左轉
NBZUO=1;
DXZHI=1;
DXZUO=0;
P0=table[n];
delay_ms(5);
}
}
////////5、東西向左轉：
void dxzuo2() //②啟動南北向直行數碼管顯示：倒計時6秒；同時東西向左轉綠燈閃爍3下，滅亮滅亮滅亮共3秒，
{
temp1=6;
while(1)
{
RED_NANBEIZUO=1;
if(tt==20)
{
tt=0;
temp1--;
if(temp1>=2)
{
GREEN_DONGXIZUO=~GREEN_DONGXIZUO;
}
}
n=(temp1)%10;
if(temp1==3)
{
temp1=6;
break;
}
NBZHI=0; //南北左轉
NBZUO=1;
DXZHI=1;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
void dxzuo3() //然后東西向左轉綠燈滅，東西向左轉黃燈亮，延時3秒
{
temp1=3;
while(1)
{
RED_NANBEIZHI=1;
RED_NANBEIZUO=1;
GREEN_DONGXIZUO=0;
YELLOW_DONGXIZUO=1;
if(tt==20)
{
tt=0;
temp1--;
}
n=(temp1)%10;
if(temp1==0)
{
temp1=3;
break;
}
NBZHI=0; //南北左轉
NBZUO=1;
DXZHI=1;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
void dxzuo4() //③南北向直行數碼管倒計時顯示結束，關閉；同時東西向左轉黃燈滅，東西向左轉紅燈亮 ①南北向直行綠燈亮，延時5秒
{
while(1)
{
RED_NANBEIZHI=0;
RED_DONGXIZHI=1;
RED_DONGXIZUO=1;
GREEN_NANBEIZHI=1;
YELLOW_DONGXIZUO=0;
if(tt==20)
{
tt=0;
temp--;
}
n=temp%10;
if(temp==0)
{
temp=5;
break;
}
NBZHI=0; //南北左轉
NBZUO=1;
DXZHI=1;
DXZUO=1;
P0=table[n];
delay_ms(5);
}
}
void delay_ms(u16 t)
{
u8 i,j;
for(i=0;i<t;i++)
for(j=0;j<110;j++);
}
void int0() interrupt 0 //外部中斷0
{
if(temp<10&&temp>=0)
{
temp=temp+2;
}
}
void int1() interrupt 2 //外部中斷1
{
if(temp>=0&&temp<10)
{
temp=temp-2;
}
}
void xtimer1() interrupt 1
{
TH0=(65535-50000)/256;
TL0=(65535-50000)%256;
tt++;
}

復制代碼

帳號		自動登錄	找回密碼
密碼			立即注冊

久久久久久久999_99精品久久精品一区二区爱城_成人欧美一区二区三区在线播放_国产精品日本一区二区不卡视频_国产午夜视频_欧美精品在线观看免费

基于計數器的交通燈應用
