stm32C8T6單片機+MPU6050+OLED(IIC)源程序

ID:253361 · 發表于 2020-12-16 15:16

上電之后需按一下復位

單片機源程序如下:

#include "led.h"
#include "delay.h"
#include "key.h"
#include "sys.h"
#include "lcd.h"
#include "usart.h"
#include "mpu6050.h"
#include "usmart.h"
#include "inv_mpu.h"
#include "inv_mpu_dmp_motion_driver.h"
#include "oled_iic.h"
/*******************

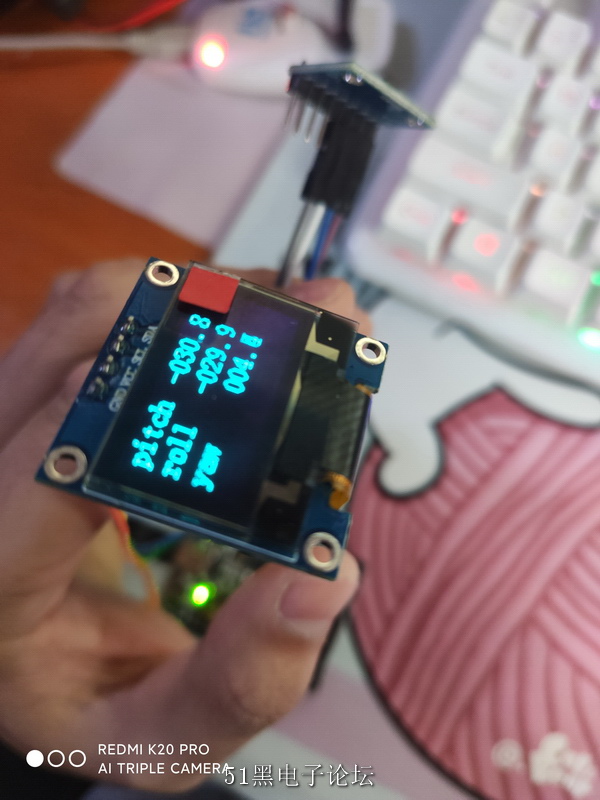

OLED接線定義:
VCC--3.3V/5V
GND--GND
SCL--PB8
SDA--PB9
MPU6050接線定義：
VCC--5V
GND--GND
SCL--PB6
SDA--PB7
2020/12/16 15：10
*************************/
////串口1發送1個字符
//c:要發送的字符
void usart1_send_char(u8 c)
{
while(USART_GetFlagStatus(USART1,USART_FLAG_TC)==RESET); //循環發送,直到發送完畢
USART_SendData(USART1,c);
}
//傳送數據給匿名四軸上位機軟件(V2.6版本)
//fun:功能字. 0XA0~0XAF
//data:數據緩存區,最多28字節!!
//len:data區有效數據個數
void usart1_niming_report(u8 fun,u8*data,u8 len)//匿名上位機協議
{
u8 send_buf[32];
u8 i;
if(len>28)return; //最多28字節數據
send_buf[len+4]=0; //校驗數置零
send_buf[0]=0XAA; //幀頭
send_buf[1]=0XAA; //幀頭
send_buf[2]=fun; //功能字
send_buf[3]=len; //數據長度
for(i=0;i<len;i++)send_buf[4+i]=data[i]; //復制數據
for(i=0;i<len+4;i++)send_buf[len+4]+=send_buf[i]; //計算校驗和
for(i=0;i<len+5;i++)usart1_send_char(send_buf[i]); //發送數據到串口1
}
//發送加速度傳感器數據和陀螺儀數據
//aacx,aacy,aacz:x,y,z三個方向上面的加速度值
//gyrox,gyroy,gyroz:x,y,z三個方向上面的陀螺儀值
void mpu6050_send_data(short aacx,short aacy,short aacz,short gyrox,short gyroy,short gyroz)
{
u8 tbuf[12];
tbuf[0]=(aacx>>8)&0XFF;
tbuf[1]=aacx&0XFF;
tbuf[2]=(aacy>>8)&0XFF;
tbuf[3]=aacy&0XFF;
tbuf[4]=(aacz>>8)&0XFF;
tbuf[5]=aacz&0XFF;
tbuf[6]=(gyrox>>8)&0XFF;
tbuf[7]=gyrox&0XFF;
tbuf[8]=(gyroy>>8)&0XFF;
tbuf[9]=gyroy&0XFF;
tbuf[10]=(gyroz>>8)&0XFF;
tbuf[11]=gyroz&0XFF;
usart1_niming_report(0X02,tbuf,12);//飛機傳感器數據,0X02
}
//roll:橫滾角.單位0.01度。 -18000 -> 18000 對應 -180.00 -> 180.00度
//pitch:俯仰角.單位 0.01度。-9000 - 9000 對應 -90.00 -> 90.00 度
//yaw:航向角.單位為0.1度 0 -> 3600 對應 0 -> 360.0度
void usart1_report_imu(short roll,short pitch,short yaw)
{
u8 tbuf[28];
u8 i;
for(i=0;i<28;i++)tbuf[i]=0;//清0
tbuf[0]=(roll>>8)&0XFF;
tbuf[1]=roll&0XFF;
tbuf[2]=(pitch>>8)&0XFF;
tbuf[3]=pitch&0XFF;
tbuf[4]=(yaw>>8)&0XFF;
tbuf[5]=yaw&0XFF;
usart1_niming_report(0X01,tbuf,28);//飛機姿態等基本信息，0X01
}
int main(void)
{
// u8 report=1; //默認開啟上報
float pitch,roll,yaw; //歐拉角
short aacx,aacy,aacz; //加速度傳感器原始數據
short gyrox,gyroy,gyroz; //陀螺儀原始數據
u8 t,m;
short temp;
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //設置NVIC中斷分組2:2位搶占優先級，2位響應優先級
uart_init(500000); //串口初始化為500000
delay_init(); //延時初始化
usmart_dev.init(72); //初始化USMART
LED_Init(); //初始化與LED連接的硬件接口
KEY_Init(); //初始化按鍵
MPU_Init(); //初始化MPU6050
mpu_dmp_init();
OLED_Init(); //OLED屏幕初始化
OLED_Clear();
//顯示pitch和小數點
OLED_ShowCH(1,0,"pitch");
OLED_ShowCH(60+27,0,".");
//顯示roll和小數點
OLED_ShowCH(1,2,"roll");
OLED_ShowCH(60+27,2,".");
//顯示yaw和小數點
OLED_ShowCH(1,4,"yaw");
OLED_ShowCH(60+27,4,".");
t = mpu_dmp_init() ;
while( mpu_dmp_init() )//mpu6050自檢
{
OLED_ShowCH(0,0," error");
OLED_ShowNum(0,3,t,2,1);
}
while(1)
{
if(mpu_dmp_get_data(&pitch,&roll,&yaw)==0)
{
LED0=0;
MPU_Get_Accelerometer(&aacx,&aacy,&aacz); //得到加速度傳感器數據
MPU_Get_Gyroscope(&gyrox,&gyroy,&gyroz); //得到陀螺儀數據
// if(report)mpu6050_send_data(aacx,aacy,aacz,gyrox,gyroy,gyroz);//用自定義幀發送加速度和陀螺儀原始數據
// if(report)usart1_report_imu((int)-(roll*100),(int)(pitch*100),(int)-(yaw*100));//左右
// temp=MPU_Get_Temperature(); //獲取溫度值
if((m%10)==0)
{
temp = pitch * 10;
if(temp<0)
{
OLED_ShowCH(60-7,0,"-");//顯示負號
temp = -temp;//將temp改為正數
}
else OLED_ShowCH(60-7,0," ");//不顯示負號
OLED_ShowNum(60+35,0,temp%10,1,16); //顯示小數部
OLED_ShowNum(60,0,temp/10,3,16); //顯示整數部分
temp = roll * 10;
if(temp<0)
{
OLED_ShowCH(60-7,2,"-");//顯示負號
temp = -temp;//將temp改為正數
}
else OLED_ShowCH(60-7,2," ");//不顯示負號
OLED_ShowNum(60+35,2,temp%10,1,16); //顯示小數部
OLED_ShowNum(60,2,temp/10,3,16); //顯示整數部分
temp = yaw * 10;
if(temp<0)
{
OLED_ShowCH(60-7,4,"-");//顯示負號
temp = -temp;//將temp改為正數
}
else OLED_ShowCH(60-7,4," ");//不顯示負號
OLED_ShowNum(60+35,4,temp%10,1,16); //顯示小數部
OLED_ShowNum(60,4,temp/10,3,16); //顯示整數部分
}
}
m++;
}
}

復制代碼

所有資料51hei提供下載:

C8T6+MPU6050+OLED(IIC).7z (278.71 KB, 下載次數: 507)

ID:876804 · 發表于 2021-1-12 15:33

有計步功能的嗎

ID:824306 · 發表于 2021-2-15 14:41

為什么是顯示error，錯誤數是08怎么解決啊？

ID:819974 · 發表于 2021-3-5 15:10

是HAI庫還是基本庫?

ID:253361 · 發表于 2021-3-6 09:06

flymcu9527 發表于 2021-2-15 14:41
為什么是顯示error，錯誤數是08怎么解決啊？

上電需要按復位

ID:253361 · 發表于 2021-3-6 09:07

勿忘我123 發表于 2021-3-5 15:10
是HAI庫還是基本庫?

基本庫

ID:889458 · 發表于 2021-3-8 11:11

博主太贊了，頂

ID:894065 · 發表于 2021-5-18 21:05

復位后一直在mpu自檢里循環，也就是一直顯示error,這是為什么啊

ID:932917 · 發表于 2021-7-29 08:54

親身測試好用好用

ID:956087 · 發表于 2021-7-30 14:41

flymcu9527 發表于 2021-2-15 14:41
為什么是顯示error，錯誤數是08怎么解決啊？

上電需要復位。

ID:1008265 · 發表于 2022-5-19 19:57

我這也是復位后一直在mpu自檢里循環，也就是一直顯示error, 已經上電復位了返回的是10 這是為什么啊

ID:1005437 · 發表于 2022-10-25 19:17

Bucky_liu 發表于 2022-5-19 19:57
我這也是復位后一直在mpu自檢里循環，也就是一直顯示error, 已經上電復位了返回的是10 這是為什么啊

解決了嗎？怎么解決的呀？

ID:1096067 · 發表于 2023-10-14 20:02

復位后一直在mpu自檢里循環，一直顯示
error    .
--11    .
10       .
yaw    .

ID:1136816 · 發表于 2024-12-11 20:23

origion 發表于 2023-10-14 20:02
復位后一直在mpu自檢里循環，一直顯示
error .
--11 .

解決了嗎

ID:955647 · 發表于 2025-2-27 10:48

dnd220302089 發表于 2024-12-11 20:23
解決了嗎

請問解決了嗎
