單片機ST7565串行12864液晶驅動程序+多層液晶菜單+Proteus仿真

  [復制鏈接]
跳轉到指定樓層
樓主
仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

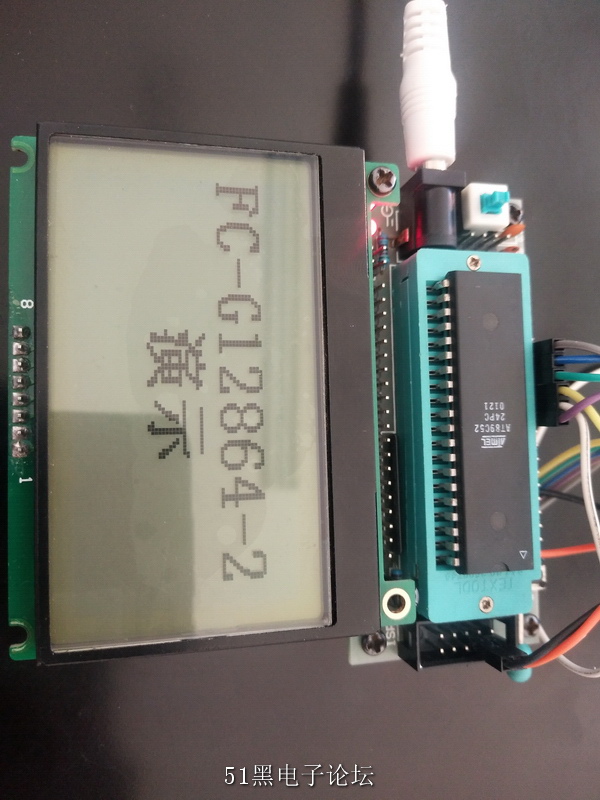

制作出來的LCD12864菜單實物圖如下：


單片機源程序如下:
  1. /*
  2. 名稱：GXD LCD多層菜單 v1.2
  3. 作者：TranSmart

  5. 特點：
  6. 可以在液晶LCM上顯示最大254層深度的菜單,可以非常方便的使用和移植。
  7. 字符型顯示適用于St7920控制芯片。
  8. 圖像顯示適用于st7656控制芯片，不帶字庫要自己實現漢字字符顯示
  9. 在圖像模式下支持焦點菜單反白，
  10. 焦點菜單反白流程是：
  11. 1.調用 LCD_disp_SetReverse(1)，打開液晶反白顯示，以后的輸出都是反白顯示
  12. 2.輸出焦點菜單內容
  13. 3.調用 LCD_disp_SetReverse(0)，關閉液晶反白顯示，以后的輸出都是正常顯示
  14. 可以根據此流程，在各種控制芯片上實現反白顯示。


  17. 歷史：
  18. 2009-9-22 添加在圖形模式下焦點行反白的功能
  19. 2009-8-2  添加N層菜單功能，修改屏幕參數定義
  20. 2009-3-4  初始版本

  22. 編譯環境:

  24. IDE-Version:
  25. uVision3 V3.33
  26. Copyright (c) Keil Elektronik GmbH / Keil Software, Inc 2006

  28. Tool Version Numbers:
  29. 工具鏈路徑：C:\Keil\C51\BIN\
  30. C Compiler: C51.Exe V8.05a
  31. Assembler: A51.Exe
  32. Linker/Locator: BL51.Exe V6.00
  33. Librarian: LIB51.Exe V4.24
  34. Hex Converter: OH51.Exe V2.6
  35. CPU DLL: S8051.DLL V3.06
  36. Dialog DLL: DP51.DLL V2.48b
  37. Target DLL: C:\KEIL\VW_C.DLL
  38. Dialog DLL: TP51.DLL V2.48b

  40. 版權聲明:
  41. 義務:
  42. 1.如果您在使用中發現任何BUG，請通知gongxd@126.com,我會及時改正，并給您一份最新的代碼
  43. 2.請保留本聲明

  45. 權利:
  46. 如果您同意履行上面的義務,您就可以完全免費將代碼應用于任何商業非商業用途
  47. 但本代碼版權歸中國傳惠gongxd@126.com 所有,否則嚴禁使用本代碼

  49. 建議:
  50. 如果您作了什么改進希望能通知gongxd@126.com,最好能共享一下，
  51. 我也會給您一份 最新 的代碼,共同進步嘛

  53. 后話:大家都不容易,如果您覺得這東西有點用，就盡情傳播吧
  54. */

  56. #include "menu.h"
  57. #include "menu_res.h"

  59. //菜單是否更新 1是 0否
  60. unsigned char  MenuDisPlayUpdate;


  63. //所有菜單板的個數
  64. #define MenuAllCount sizeof(MenuPanel)/sizeof(MenuPanelStruct)
  65. Menu_Statestruct  Menu_State;//菜單狀態定義


  68. //=================================================================================棧函數

  70. //棧大小,菜單深度
  71. #define  StackSize  MenuDeep

  73. //聲明堆棧元素類型
  74. typedef Menu_Statestruct StackElementType;
  75. //棧元素數組聲明
  76. StackElementType  MenuParentStack[StackSize];

  78. //棧頂
  79. unsigned char StackTOP;

  81. //棧初始化
  82. void StackINI()
  83. {
  84. StackTOP=0;
  85. }
  86. //測試棧是否空 1 是 0 否
  87. unsigned char  StackEmpty()
  88. {
  89. return  StackTOP==0;
  90. }
  91. //測試棧是否滿 1 是 0 否
  92. unsigned char  StackFull()
  93. {
  94. return  StackTOP==StackSize;
  95. }

  97. //出棧
  98. StackElementType  StackPOP()
  99. {
  100. if (StackTOP==0)
  101. {
  102. return MenuParentStack[0];
  103. }
  104. StackTOP--;
  105. return MenuParentStack[StackTOP];
  106. }

  108. //入棧
  109. void  StackPush(StackElementType INElement)
  110. {
  111. if (StackTOP==StackSize)
  112. {
  113. return;
  114. }
  115. MenuParentStack[StackTOP]=INElement;
  116. StackTOP++;
  117. }

  119. //=================================================================================菜單函數
  120. //已經到最頂了
  121. void  StackEmptyErr()
  122. {
  123. unsigned  char code MenuTopErrMsg[]=
  124. {"已經到最頂了"};
  125. LCD_disp_CLS();
  126. LCD_disp_printR(MenuTopErrMsg,1,1);
  127. delayms(300);
  128. LCD_disp_CLS();
  129. //顯示主菜單
  130.     Menu_State.CurrentPanel=0;//本級菜單的菜單索引號
  131.     Menu_State.ItemStartDisplay=0; //顯示第一項對應的菜單條目索引
  132.     Menu_State.FocusLine=1;  //焦點在屏上是第幾項
  133. }

  135. //菜單達到最大深度,棧滿提示函數
  136. void  StackFullErr()
  137. {
  138. unsigned  char code MenuTopErrMsg[]=
  139. {"菜單棧滿無法繼續"};
  140. LCD_disp_CLS();
  141. LCD_disp_printR(MenuTopErrMsg,0,1);
  142. delayms(300);
  143. LCD_disp_CLS();
  144. }

  146. //默認菜單處理函數
  147. void voidNull()
  148. {
  149. }

  151. //光標所在行菜單項顯示
  152. void UpdatedisplayMenu_Focus(unsigned char *MenuTxttmp)
  153. {
  154. #if   FocusReverse==1
  155.     //圖像反色顯示 0 否 1是,執行此命令后的所有操作均是按照設置顯示
  156.     LCD_disp_SetReverse(1);
  157. #endif
  158.     //顯示菜單項
  159.     LCD_disp_printR(MenuTxttmp,MenuItemDisplayStartX,Menu_State.FocusLine+MenuItemDisplayStartY);

  161. //是否顯示每行菜單前的指示  0 否 1是 ，推薦字符液晶使用，圖形液晶用反白
  162. #if  FocusPointDisply==1
  163.     //顯示前面的指針
  164.     LCD_setpos(MenuPointX,Menu_State.FocusLine+MenuItemDisplayStartY);
  165.     LCD_disp_Putchar(MenuPointASCII);
  166. #endif
  167.
  168. #if   FocusReverse==1
  169.     //圖像反色顯示 0 否 1是,執行此命令后的所有操作均是按照設置顯示
  170.     LCD_disp_SetReverse(0);
  171. #endif


  174. }

  176. //菜單顯示更新函數
  177. void UpdatedisplayMenuPanel()
  178. {
  179.     unsigned char i,DisplayLenCount;

  181.     MenuItemStruct *p;
  182.     p=MenuPanel[Menu_State.CurrentPanel].MenuPanelItem+Menu_State.ItemStartDisplay;
  183.     DisplayLenCount=MenuPanel[Menu_State.CurrentPanel].MenuItemCount-Menu_State.ItemStartDisplay ;
  184.     if (DisplayLenCount>ScreenHLine)
  185.     {
  186.         DisplayLenCount=ScreenHLine;
  187.     }
  188.     LCD_disp_CLS();

  190.     for (i=0;i<DisplayLenCount;i++)
  191.     {
  192.         if (i==Menu_State.FocusLine)
  193.         {
  194.         //光標所在行菜單項顯示,可以自定義反白顯示等
  195.             UpdatedisplayMenu_Focus(p->MenuTxt);
  196.         }
  197.         else
  198.         {
  199.             LCD_disp_printR(p->MenuTxt,MenuItemDisplayStartX,i+MenuItemDisplayStartY);
  200.         }
  201.         p++;
  202.     }




  207. }

  209. //按鍵處理函數
  210. void UpdateMenuPanelkeyInner(unsigned char MenuKeyCode)
  211. {
  212.     unsigned char i;
  213.     //父菜單堆棧臨時元素
  214.     Menu_Statestruct  tmpParent;

  216.     //菜單是否更新 1是 0否
  217.         MenuDisPlayUpdate=1;

  219.     switch (MenuKeyCode)
  220.     {

  222.     //一直按著向上鍵
  223.     case   MenuKey_UpCon:

  225.     case  MenuKey_Up:


  228.         if (Menu_State.FocusLine>0)
  229.         {
  230.             Menu_State.FocusLine--;  //焦點在屏上是第幾項
  231.         }
  232.         else
  233.         {
  234.             if (Menu_State.ItemStartDisplay>0)
  235.             {
  236.                 Menu_State.ItemStartDisplay--;
  237.             }
  238.             else
  239.             {
  240.                 Menu_State.ItemStartDisplay=MenuPanel[Menu_State.CurrentPanel].MenuItemCount-1;
  241.             }

  243.         }

  245.         break;

  247.      //一直按著向下鍵
  248.    case   MenuKey_DownCon:
  249.     case  MenuKey_Down:
  250.         if ((Menu_State.ItemStartDisplay+Menu_State.FocusLine)<MenuPanel[Menu_State.CurrentPanel].MenuItemCount-1)
  251.         {
  252.             if (Menu_State.FocusLine<ScreenHLine-1 )
  253.             {
  254.                 Menu_State.FocusLine++;  //焦點在屏上是第幾項
  255.             }
  256.             else
  257.             {
  258.                 Menu_State.ItemStartDisplay++; //顯示第一項對應的菜單條目索引
  259.             }
  260.         }
  261.         else
  262.         {
  263.             Menu_State.FocusLine=0;
  264.             Menu_State.ItemStartDisplay=0;
  265.         }

  267.         break;
  268.     case  MenuKey_Ok:

  270.         i=Menu_State.FocusLine+Menu_State.ItemStartDisplay;
  271.         if ((MenuPanel[Menu_State.CurrentPanel].MenuPanelItem+i)->MenuChildID==MenuNoChild)
  272.         {
  273.             (*((MenuPanel[Menu_State.CurrentPanel].MenuPanelItem+i)->CurrentOperate))();
  274.         }
  275.         else
  276.         {
  277.              if (StackFull()==0)
  278.              {
  279.             //父菜單顯示在屏幕上的第一條條目
  280.             tmpParent.ItemStartDisplay=Menu_State.ItemStartDisplay;
  281.              //焦點在屏上是第幾項
  282.             tmpParent.FocusLine=Menu_State.FocusLine;
  283.             //父菜單號
  284.             tmpParent.CurrentPanel=Menu_State.CurrentPanel;//本級菜單的菜單索引號
  285.             //入棧
  286.             StackPush(tmpParent);


  289.             Menu_State.CurrentPanel=(MenuPanel[Menu_State.CurrentPanel].MenuPanelItem+i)->MenuChildID;//父菜單的菜單索引號
  290.             Menu_State.ItemStartDisplay=0; //顯示第一項對應的菜單條目索引
  291.             Menu_State.FocusLine=0;  //焦點在屏上是第幾項
  292.
  293.              }
  294.              else
  295.              {
  296.                 //菜單達到最大深度,棧滿提示函數
  297.                     StackFullErr();

  299.              }

  301.         };
  302.         break;
  303.     //一直按著返回鍵
  304.    case MenuKey_CancelCon:
  305.     case  MenuKey_Cancel:
  306.             //測試棧是否空 1 是 0 否
  307.             if( StackEmpty()==0)
  308.             {
  309.                 tmpParent=StackPOP();
  310.                 Menu_State.CurrentPanel=tmpParent.CurrentPanel;
  311.                 Menu_State.ItemStartDisplay=tmpParent.ItemStartDisplay; //顯示第一項對應的菜單條目索引
  312.                 Menu_State.FocusLine=tmpParent.FocusLine;  //焦點在屏上是第幾項
  313.
  314.             }
  315.             else
  316.             {
  317.               //菜單已經到最頂了,棧空提示函數
  318.                     StackEmptyErr();

  320.             }

  322.         break;

  324.         default:
  325.          //菜單是否更新 1是 0否
  326.               MenuDisPlayUpdate=0;
  327.          break;

  329.     }
  330. }

  332. void UpdateMenuPanelkey(unsigned char MenuKeyCode)
  333. {
  334. if (MenuKeyCode==MenuKey_Null)
  335. {
  336.         return;
  337. }
  338. //弄這兩個函數并列目的是減小RAM使用
  339. UpdateMenuPanelkeyInner(MenuKeyCode);//更新按鍵
  340. //菜單是否更新 1是 0否
  341. if (MenuDisPlayUpdate==1)
  342. {
  343. UpdatedisplayMenuPanel();//更新菜單顯示
  344. }

  346. }


  349. void init_Menu()
  350. {
  351.     //菜單棧初始化
  352.     StackINI();

  354.     Menu_State.CurrentPanel=0;//本級菜單的菜單索引號
  355.     Menu_State.ItemStartDisplay=0; //顯示第一項對應的菜單條目索引
  356.     Menu_State.FocusLine=1;  //焦點在屏上是第幾項
  357.     UpdatedisplayMenuPanel();//更新菜單
  358. }
復制代碼

所有資料51hei提供下載:
ST7565 串行液晶驅動 多層液晶菜單 Proteus仿真 ST7565 串行液晶驅動.rar (136.09 KB, 下載次數: 211)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏8 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:461260 發表于 2020-12-22 18:01 | 只看該作者
下載來學習一下，現在即使不知道怎么做菜單問題
回復

使用道具 舉報

板凳
ID:96744 發表于 2022-4-3 01:16 | 只看該作者
整了些PFC的ST7565串口屏，焊好升壓電容和接線，找到樓主的程序下載測試液晶屏，能顯示，但字模偏了幾列，應該是128和132的區別造成的，明天再修改程序試試。樓主辛苦了。
回復

使用道具 舉報

地板
ID:256792 發表于 2023-7-7 11:57 | 只看該作者
alunli 發表于 2022-4-3 01:16
整了些PFC的ST7565串口屏，焊好升壓電容和接線，找到樓主的程序下載測試液晶屏，能顯示，但字模偏了幾列， ...

我用在了oled上，也是這樣，解決了嗎‘
回復
