請教：如何使用mos管或者三極管制作受mcu控制的電源切換電路

ID:592807 · 發表于 2020-12-12 17:28

需要制作一個切換兩個不同電源給馬達供電的電路，希望各位大佬給點意見感激不盡。
1 直接將電源連接升壓芯片，再接馬達，兩個電源都能，驅動馬達，馬力十足。

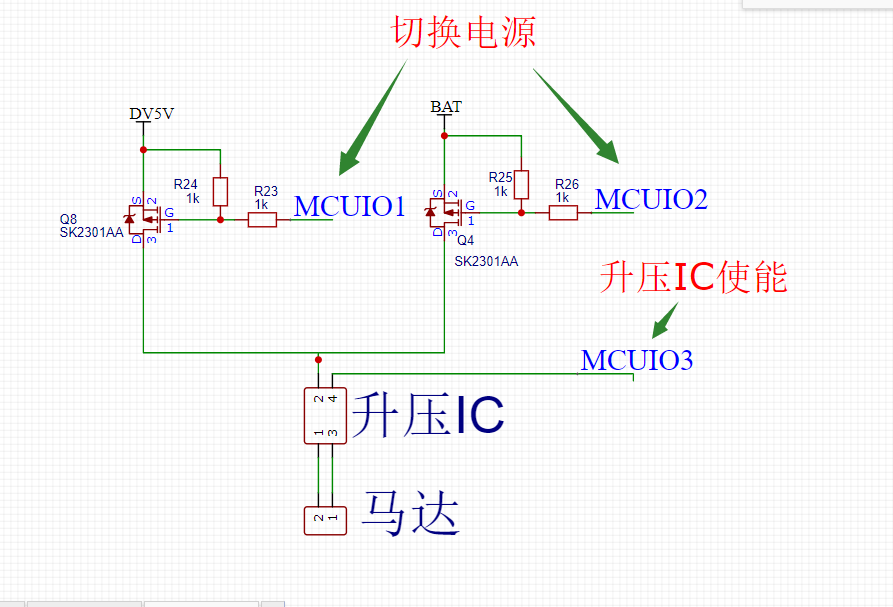

2 電源經過P_MOS管后再接入升壓芯片，沒法驅動馬達，一導通直接出發電池的過流保護功能。

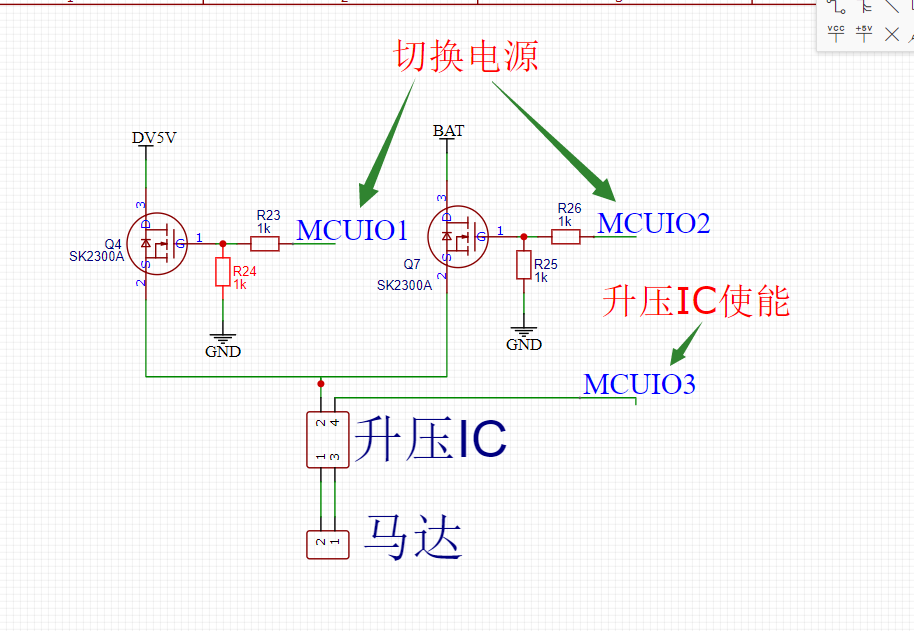

3 電源經過N_MOS管后再接入升壓芯片，在N_MOS管的輸出端會產生2V壓降，并且可以驅動馬達，但是驅動功率不過夠，馬達就一點力都沒有。
4 無論是直接接升壓芯片還是經N_MOS P_MOS管都能升壓到指定電壓。

ID:213173 · 發表于 2020-12-12 17:28

黃youhui 發表于 2020-12-15 10:04
是要自由快速切換

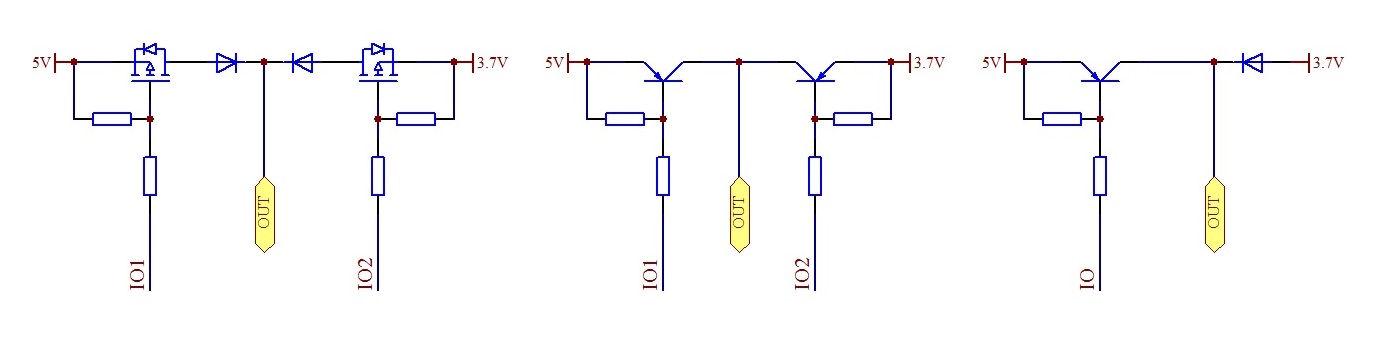

只要把電阻值調配好使管子能深度飽和導通，以下3種電路都能達到目的。

ID:8222 · 發表于 2020-12-12 19:53

兩個電路都不能正常工作。

ID:213173 · 發表于 2020-12-12 21:22

看圖和樓主所述，其核心問題是MOS管沒有飽和導通。

ID:692599 · 發表于 2020-12-12 21:44

樓主所用的MOS管驅動電路不對，造成MOS管驅動不足，應該采用自舉升壓驅動這樣才能確保驅動MOS管

ID:711509 · 發表于 2020-12-12 21:56

因為mos管里有二極管,倆電源直接接一起會串流,5V會灌向電池(3.7V吧?),所以節點需要隔離(加倆二極管共陰極接法).考慮mos管觸發條件,二極管壓降,用低壓差的PNP功率管是不是更可行?

ID:420836 · 發表于 2020-12-13 02:14

使用一個MCU GPIO信號來驅動兩個PMOS晶體管來切換兩個電源。詳細而言，MCU信號用于驅動一個PMOS，反相信號用于驅動另一個PMOS，該PMOS接通另一電源。

ID:781556 · 發表于 2020-12-13 08:18

建議惡補一下有關Mos管的知識
2既然已經動用了升壓電路，為什麼不給Mos管道VGS一份。
3Mos管的電阻並不適配。

ID:162664 · 發表于 2020-12-13 08:50

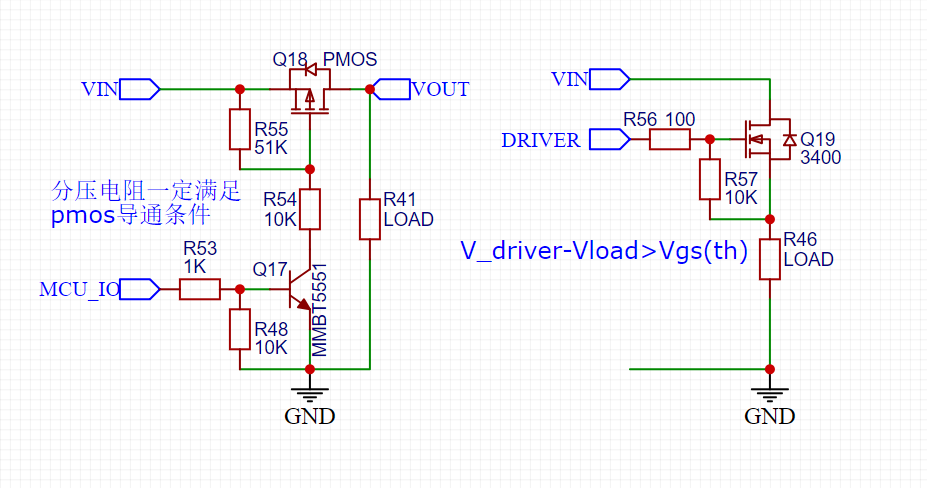

建議用PMOS的方式實現。
NMOS要有足夠的VGS電壓，負載電壓高就只能用自舉電路。
先去了解 PMOS和 NMOS的導通條件。
簡單點，只為了應付了事建議做以下兩個事情。
1： Vgs Vgs(th) 兩個在pmos和nmos的規格書中怎么要求的。
2：查查mos的高側低側驅動。
也要深究為什么就好好把書看一下，然后看看各種應用電路。加深理解。

ID:82352 · 發表于 2020-12-13 09:10

兩繼電器搞定

ID:859472 · 發表于 2020-12-13 13:19

這個問題好像我見過，后來和師傅師兄探討了好久

ID:592807 · 發表于 2020-12-14 08:48

breakhero 發表于 2020-12-12 21:56
因為mos管里有二極管,倆電源直接接一起會串流,5V會灌向電池(3.7V吧?),所以節點需要隔離(加倆二極管共陰極接 ...

確實會穿電流，所以我在電池端的輸出腳加了二極管SS34，另外pnp手里挺多的功率pnp似乎沒有。

ID:592807 · 發表于 2020-12-14 08:49

溫xyz 發表于 2020-12-12 19:53
兩個電路都不能正常工作。

確實如此，因此在這求救

ID:592807 · 發表于 2020-12-14 08:56

TTQ001 發表于 2020-12-13 02:14
使用一個MCU GPIO信號來驅動兩個PMOS晶體管來切換兩個電源。詳細而言，MCU信號用于驅動一個PMOS，反相信號 ...

使用過這種方法，第二幅圖就是但是會產生較大的壓降，3.7V鋰電池電壓從mos管出來后剩下1.7V，帶動電泵一點力都沒有

ID:592807 · 發表于 2020-12-14 08:59

mvwtest 發表于 2020-12-13 08:18
建議惡補一下有關Mos管的知識
2既然已經動用了升壓電路，為什麼不給Mos管道VGS一份。
3Mos管的電阻並不適 ...

電阻不匹配我理解是要讓上拉或者下來電阻充分導通或者關閉mos管，這個我可以調，您建議中的給VGS一份升壓我不是很理解，能解答一下嗎？

ID:592807 · 發表于 2020-12-14 09:02

liuwie 發表于 2020-12-13 09:10
兩繼電器搞定

繼電器確實好，但是不能用繼電器。1 成本 2空間。

ID:592807 · 發表于 2020-12-14 09:02

2452292360 發表于 2020-12-13 13:19
這個問題好像我見過，后來和師傅師兄探討了好久

請問討論后有結果嗎？

ID:517951 · 發表于 2020-12-14 21:32

這種有馬達的感性電路，最好用光耦做與單片機IO口的隔離，不然電路執行開關動作引起的EMI電涌很強，單片機很容易跑飛死機，甚至損壞單片機。

ID:401564 · 發表于 2020-12-14 22:09

注意MOS管的方向,些電路可以使用

ID:592807 · 發表于 2020-12-15 08:36

Y_G_G 發表于 2020-12-14 22:09
注意MOS管的方向,些電路可以使用

老哥您這mos管方向是不是反了，mos管里面的二極管是防止擊穿用的，應該和電流方向相反

ID:241128 · 發表于 2020-12-15 09:48

問一下樓主，兩路供電同時存在的時候是兩個同時供電還是說只能其中一路供電斷開另外一路？看你的原理圖應該是DV5V接入的時候是要斷開BAT這路的，也就是圖中的Q7是不能導通的是吧？這個功能在很多帶電池的又可以用市電適配器供電產品里經常用到。產品是希望在有市電的地方用適配器供電，插上市電后自動切斷內部電池供電，市電拔出后電池自動接通供電。

ID:592807 · 發表于 2020-12-15 10:04

fzhlpp 發表于 2020-12-15 09:48
問一下樓主，兩路供電同時存在的時候是兩個同時供電還是說只能其中一路供電斷開另外一路？看你的原理圖應該 ...

是要自由快速切換

ID:401564 · 發表于 2020-12-15 16:51

黃youhui 發表于 2020-12-15 08:36
老哥您這mos管方向是不是反了，mos管里面的二極管是防止擊穿用的，應該和電流方向相反

如果反過來接,那不就跟你那個一樣了,我又何必又畫一個出來呢?
你試一下就知道了,這個電路用洞洞板來焊,整個過程不會超過30分鐘,半個小時就可以驗證的東西,不需要上網再問,多動手不是什么壞事這個電路可以滿足你切換的要求
但如果你是完全切斷,可以用這種電路,用兩個P溝道MOS管,低電平導通
如果是要切換的電源電壓比單片機的VCC還低,比如5V單片機控制兩個4.2V鋰電池,那還可以用N管,效果是一樣的,不同的是N管是高電平導通而已
實踐出真知,你試試就知道行不行了,一個P溝道MOS管才幾分錢.....
