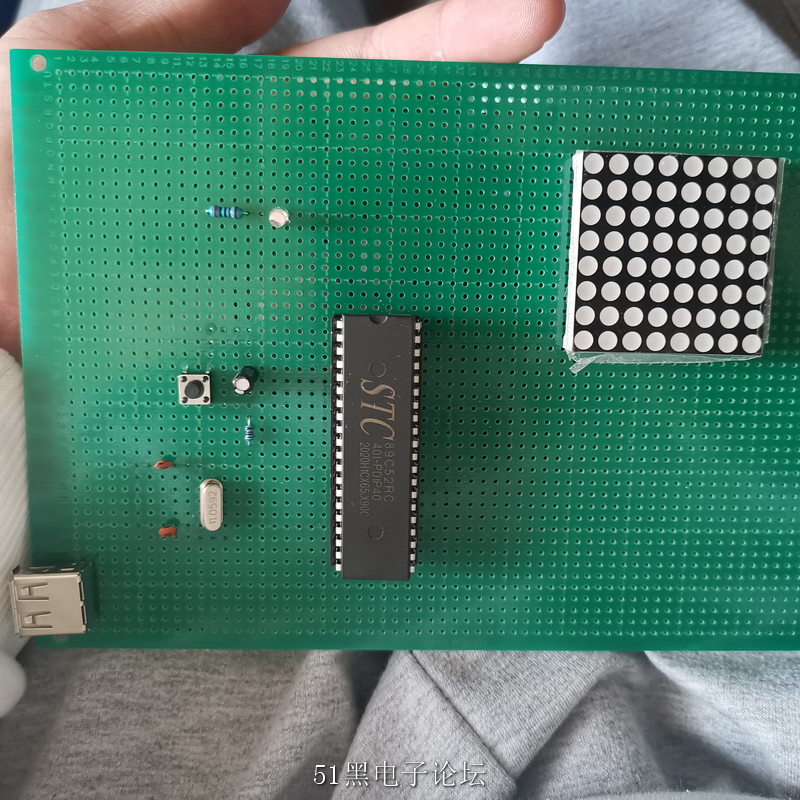

各位大神幫我看下為什么我的51單片機最小系統插入電腦，電腦找不到串口

ID:88256 · 發表于 2020-12-5 12:01

tangdashao 發表于 2020-12-5 14:30
有用下載線，下載線是我之前買的51單片機的線，插到那個就可以用，插這個最小系統就用不了

是怎么的不能用總要說清楚，否則怎么讓人對癥下藥呢？
你8樓的USB轉串口憑經驗是可以用的（電腦擴展出來的串口就不能直接接單片機了，要進行電平轉換。這個你可以測量一下3腳和5腳之間的電壓是不是不超過5V），“RXD連單片機的TXD，TXD連單片機的RXD，GND連接單片機的GND這一步不知道咋連呀”，這說得這么清楚還不知道怎么連接？

下載線的RXD接單片機的TXD，下載線的TXD接單片機的RXD，下載線的GND接單片機的GND，串口通信需要這樣的交叉連接，也就是說收的接對方發的，發的接對方收的，這樣才能正常接收。也就是說你照片中的串口第2腳（插座上有標腳號的，細看就可以看得到，實在不懂百度一一對應）是下載線的RXD，要和單片機的第11腳的TXD連接，串口的第3腳是下載線的TXD，要和單片機的第10腳的RXD連接，串口的第5腳是下載線的GND，和單片機的第20腳的GND連接。
下載的要求是串口不能斷，點擊下載后才能給單片機上電，要特別注意的是下載軟件單片機型號不能選擇STC89C52，而應該選擇STC89C52RC/LE52RC，否則還是會下載不成功的。

ID:235200 · 發表于 2020-12-5 12:49

當然找不到，你的板上無串口，按上圖接一個串口就可以了

ID:748788 · 發表于 2020-12-5 14:26

怎么插的？沒用下載線？裝驅動沒有？沒有具體信息還真不好幫

ID:844692 · 發表于 2020-12-5 14:30

wwh2382 發表于 2020-12-5 14:26
怎么插的？沒用下載線？裝驅動沒有？沒有具體信息還真不好幫

有用下載線，下載線是我之前買的51單片機的線，插到那個就可以用，插這個最小系統就用不了

ID:88256 · 發表于 2020-12-5 14:40

板上只有一個USB母座，也僅僅提供供電，沒有和電腦進行數據通訊的線，電腦當然識別不到硬件，解決的辦法：找一條USB轉串口線（X寶上約4元包郵），插上電腦安裝好驅動，RXD連單片機的TXD，TXD連單片機的RXD，GND連接單片機的GND，板上的USB母座在下載時不用，打開STC單片機的下載軟件（會自動選擇串口不需要人為干預），選擇對應的單片機型號，選擇要下載的程序文件，點擊下載，然后將下載線的5V端子連上單片機的電源腳等待下載完成。

ID:342954 · 發表于 2020-12-5 14:57

你這USB插爛,也沒有辦法找到串口

ID:451718 · 發表于 2020-12-5 14:58

你的電腦還有串口？是臺式機加串口卡吧？
單片機的串口是TTL232電平的，電腦的串口是RS232電平的。這兩者之間通訊是需要加轉換電路的。目前最常用的是直接將電腦的USB數據接口轉換為TTL232數據接口，讓電腦USB口直接跟單片機串口通訊。所以，樓上的建議是的，馬老板家買個模塊才能搞得定。

ID:844692 · 發表于 2020-12-5 15:02

hhdsdy 發表于 2020-12-5 14:40
板上只有一個USB母座，也僅僅提供供電，沒有和電腦進行數據通訊的線，電腦當然識別不到硬件，解決的辦法： ...

大佬，RXD連單片機的TXD，TXD連單片機的RXD，GND連接單片機的GND這一步不知道咋連呀
我可以用這個轉接頭一邊插到我焊的usb，另一邊用usb轉串口的線插到電腦下載嗎？

ID:844692 · 發表于 2020-12-5 15:23

hhdsdy 發表于 2020-12-5 14:40
板上只有一個USB母座，也僅僅提供供電，沒有和電腦進行數據通訊的線，電腦當然識別不到硬件，解決的辦法： ...

我可以用usb、串口一體的轉接器一邊連接我焊的ubs母口，一邊通過usb轉串口線插到電腦下載嗎

ID:748788 · 發表于 2020-12-5 15:30

p3.0和p3.1沒有線路接到usb的數據口？

ID:844692 · 發表于 2020-12-5 15:38

wwh2382 發表于 2020-12-5 15:30
p3.0和p3.1沒有線路接到usb的數據口？

沒有接，我試一下

ID:844692 · 發表于 2020-12-5 16:02

wwh2382 發表于 2020-12-5 15:30
p3.0和p3.1沒有線路接到usb的數據口？

好的，我試一下

ID:180919 · 發表于 2020-12-5 16:10

圖中只看到USB接了電源,也沒有串口,需要一條USB轉串口板,再接到單片機.
燒錄下還注意,沒有復位電源需要點燒錄再給單片上電才能成功燒錄.

ID:844692 · 發表于 2020-12-5 16:40

changhz 發表于 2020-12-5 16:10
圖中只看到USB接了電源,也沒有串口,需要一條USB轉串口板,再接到單片機.
燒錄下還注意,沒有復位電源需要點 ...

大神，用usb轉串口后，在STC-ISP下載不進去，是怎么回事呀

ID:751072 · 發表于 2020-12-5 17:00

可以使用Ch340進行燒錄，按照你的原理圖RX TX反接，并連接好電源和地，建議5V，不要3.3 安裝對應的CH340/ch340G的驅動，在電腦上先測試ch340本身的收發，然后連接單片機進行程序燒錄，注意，一定選號對應的端口號和單片機型號

ID:844692 · 發表于 2020-12-5 20:28

hhdsdy 發表于 2020-12-5 19:44
是怎么的不能用總要說清楚，否則怎么讓人對癥下藥呢？
你8樓的USB轉串口憑經驗是可以用的（電腦擴展出來 ...

感謝大神的耐心解答，我的意思是這條USB轉串口線沒有標出TXD，RXD這些啊，我不知道怎么焊到電路板呀

ID:846622 · 發表于 2020-12-5 20:38

好像有時候需要把波特率的上限和下限設置的一樣才行。
注意不要有任何io口接地
同樣是8051指令集，價格也差不多，用stc15系列吧，這個系列不用外接晶振和外部復位，而且是單時鐘/機器周期

ID:844692 · 發表于 2020-12-5 20:44

hhdsdy 發表于 2020-12-5 19:44
是怎么的不能用總要說清楚，否則怎么讓人對癥下藥呢？
你8樓的USB轉串口憑經驗是可以用的（電腦擴展出來 ...

謝謝大神的解釋，我的意思是我只有一條usb轉串口的線，但是我不知道怎么把線的RXD這些與單片機的TXD相連

ID:88256 · 發表于 2020-12-5 21:07

tangdashao 發表于 2020-12-5 20:44
謝謝大神的解釋，我的意思是我只有一條usb轉串口的線，但是我不知道怎么把線的RXD這些與單片機的TXD相連

不明白你說什么，是說沒有辦法把線從串口插座里接出來嗎？如果是這樣，在不想破壞外殼的情況下，可以試一試用杜邦插頭，把杜邦插頭的外殼夾壞去除，只要插得進去不會掉，再套一小段的熱縮套管包裹一下就行了，找不到杜邦插頭也可以用合適的膠質軟電線，電線剪平再在插針上捅一捅捅出一個小洞，就可以插進串口插座了。至于和單片機怎么連接，上面已經說得很清楚了。
不過我還是建議你去買一個USB轉串口線，這樣用起來更方便，雖然我自己已經有好幾個USB轉串口模塊了，卻還是專門花4元去購買了一條，用起來比較靈活。

ID:68468 · 發表于 2020-12-5 21:14

本帖最后由 wysh_2004 于 2020-12-5 21:17 編輯

tangdashao 發表于 2020-12-5 20:44
謝謝大神的解釋，我的意思是我只有一條usb轉串口的線，但是我不知道怎么把線的RXD這些與單片機的TXD相連

如果你有一條USB轉串口線，還要一片MAX232芯片的模塊轉成TTL電平才可以和單片機的RXD、TXD連接通訊。其實你應該買一個USB轉TTL的模塊（如CH340），這樣比較簡單，不需要MAX232再轉換。

ID:854774 · 發表于 2020-12-5 21:45

可以使用Ch340進行燒錄，按照你的原理圖RX TX反接，并連接好電源和地，建議5V，不要3.3 安裝對應的CH340/ch340G的驅動，在電腦上先測試ch340本身的收發，然后連接單片機進行程序燒錄

ID:517466 · 發表于 2020-12-6 00:55

單片機只是提供了串口的管腳，這個管腳是不能直接連接到計算機的串口上的。需要做電平轉換，通常是使用串口專用芯片。但是手里沒有這種芯片的話，只用NPN三極管、PNP三極管、電阻、電容也是能搭建出來轉換電路的。現在筆記本電腦一般都不提供串口了，所以需要CH340這樣的芯片實現USB和TTL串口的轉換。

ID:420836 · 發表于 2020-12-6 01:47

最小開發板上沒有串行端口連接。

ID:220661 · 發表于 2020-12-6 08:09

你手里藍色的這個是USB轉RS-232的，單片機是TTL-232的，不同電平標準。你要么直接買個USB轉TTL-232的轉換器，就是前面網友說的4元錢那種，要么在這個藍色頭子后面加MAX232及配套電容組成轉換電路下載。建議用USB轉TTL232更簡單簡潔。你電路板上的USB母座不好，不如用四根排針簡單易懂。另外你晶體和電容離單片機太遠了。

ID:748788 · 發表于 2020-12-6 21:01

幾元錢買一條下圖那樣的下載線，系統板的p3.0和p3.1各引出一個插針，用杜邦線連接這兩個插針和下載線的對應插針，下載線的usb口接電腦，就可以下載了。當然還要先安裝340的驅動。

ID:851329 · 發表于 2020-12-16 17:09

你拉一個下載電路就行

ID:851329 · 發表于 2020-12-16 17:11

你買個TTL頭，專門就是連接單片機和電腦的，記得要引出RXD TXD VCC GND然后你接上就可以沖程序了。

ID:843449 · 發表于 2020-12-26 18:03

需要用下載線，鏈接燒錄軟件用燒錄軟件將hex文件下載至單片機，這樣單片機就能驚醒識別命令

ID:390416 · 發表于 2020-12-26 18:39

照我的圖紙做電路，外加安裝CH341驅動。然后使用STC-ISP軟件下載。萬無一失。如果下載失敗，請看下面的PDF文檔。

15 03 02 05 如何把程序下載進單片機以及下載不進去的解決辦法.pdf (1010.45 KB, 下載次數: 4)
