ADS1292芯片手冊資料與STM32源程序原理圖

  [復制鏈接]
ID:409448 發表于 2020-10-31 23:17 | 顯示全部樓層 |閱讀模式

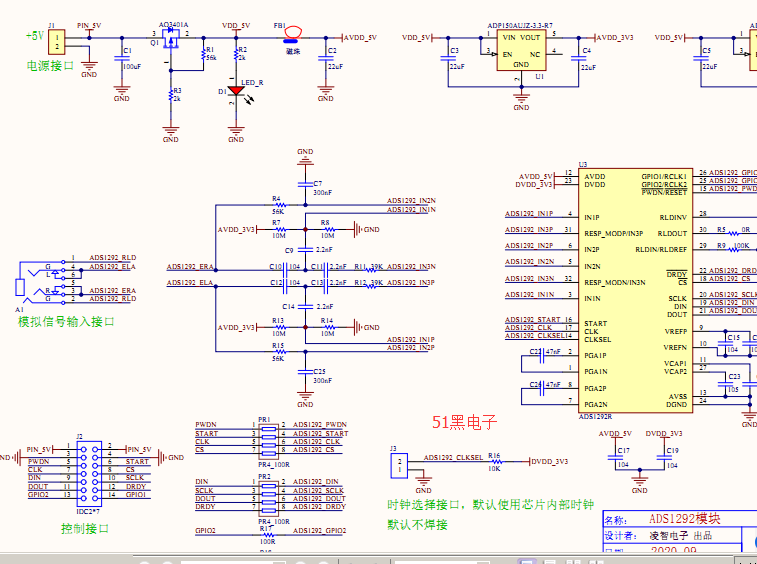

ADS1292R模塊的電路圖

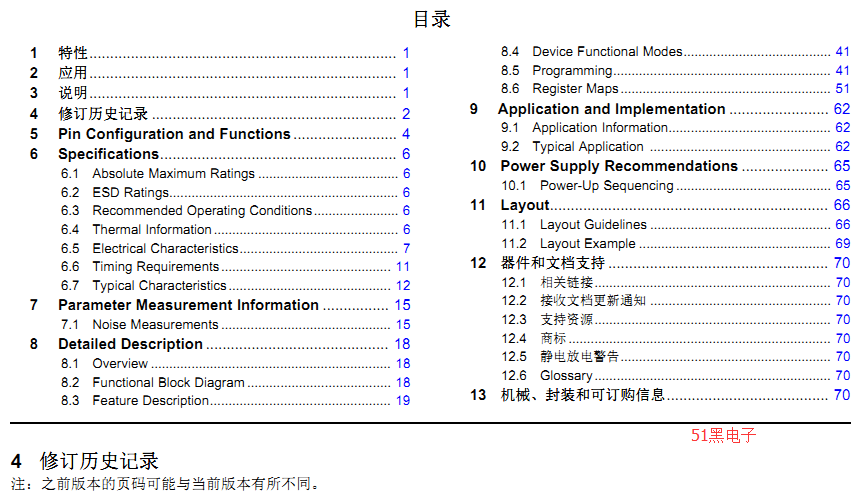

ADS1292R芯片手冊:
51hei.png 51hei.png

STM32源代碼
  1. //-----------------------------------------------------------------
  2. // 程序描述:
  3. //     ADS1292驅動程序
  4. // 作    者: 凌智電子
  5. // 開始日期: 2020-09-01
  6. // 完成日期: 2020-09-05
  7. // 修改日期:
  8. // 當前版本: V1.0
  9. // 歷史版本:
  10. //  - V1.0:  ADS1292驅動
  11. // 調試工具: 凌智STM32F429+CycloneIV電子系統設計開發板、LZE_ST_LINK2
  12. // 說    明:
  13. //
  14. //-----------------------------------------------------------------

  16. //-----------------------------------------------------------------
  17. // 頭文件包含
  18. //-----------------------------------------------------------------
  19. #include "ads1292.h"
  20. #include "spi.h"
  21. #include "delay.h"
  22. //-----------------------------------------------------------------

  24. //-----------------------------------------------------------------
  25. // void ADS1292_Init(void)
  26. //-----------------------------------------------------------------
  27. //
  28. // 函數功能: ADS1292初始化
  29. // 入口參數: 無
  30. // 返 回 值: 無
  31. // 注意事項: 無
  32. //
  33. //-----------------------------------------------------------------
  34. void ADS1292_Init(void)
  35. {
  36.   GPIO_InitTypeDef GPIO_InitStruct;

  38.   __HAL_RCC_GPIOE_CLK_ENABLE();

  40.   // ADS1292_DRDY -> PE9
  41.   GPIO_InitStruct.Pin   = GPIO_PIN_9;       // 配置ADS1292_DRDY
  42.   GPIO_InitStruct.Mode  = GPIO_MODE_INPUT;  // 輸入
  43.   GPIO_InitStruct.Pull  = GPIO_PULLUP;      // 上拉
  44.   GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;         // 高速
  45.   HAL_GPIO_Init(GPIOE, &GPIO_InitStruct);          // 初始化

  47.   // ADS1292_START -> PE7
  48.   // ADS1292_PWDN  -> PE8
  49.   // ADS1292_CS           -> PE10
  50.   // ADS1292_GPIO1 -> PE11
  51.   // ADS1292_GPIO2 -> PE12
  52.   GPIO_InitStruct.Pin   = GPIO_PIN_7 | GPIO_PIN_8 | GPIO_PIN_10 |
  53.                           GPIO_PIN_11 | GPIO_PIN_12;
  54.   GPIO_InitStruct.Mode  = GPIO_MODE_OUTPUT_PP;         // 推挽輸出
  55.   GPIO_InitStruct.Pull  = GPIO_PULLUP;                 // 上拉
  56.   GPIO_InitStruct.Speed = GPIO_SPEED_HIGH;            // 高速
  57.   HAL_GPIO_Init(GPIOE, &GPIO_InitStruct);             // 初始化

  59.   SPI5_Init(); // SPI初始化
  60. }

  62. //-----------------------------------------------------------------
  63. // void ADS1292_PowerOnInit(void)
  64. //-----------------------------------------------------------------
  65. //
  66. // 函數功能: ADS1292上電復位
  67. // 入口參數: 無
  68. // 返 回 值: 無
  69. // 注意事項: 無
  70. //
  71. //-----------------------------------------------------------------
  72. void ADS1292_PowerOnInit(void)
  73. {
  74.         u8 device_id;

  76.   ADS1292_START = 1;
  77.   ADS1292_CS = 1;
  78.   ADS1292_PWDN = 0; // 進入掉電模式
  79.   delay_ms(1000);
  80.   ADS1292_PWDN = 1; // 退出掉電模式
  81.   delay_ms(1000);   // 等待穩定
  82.   ADS1292_PWDN = 0; // 發出復位脈沖
  83.   delay_us(10);
  84.   ADS1292_PWDN = 1;
  85.   delay_ms(1000); // 等待穩定，可以開始使用ADS1292R
  86.
  87.         ADS1292_START = 0;
  88.         ADS1292_CS = 0;
  89.   SPI5_Send_Byte(SDATAC); // 發送停止連續讀取數據命令
  90.         delay_us(10);
  91.         ADS1292_CS = 1;
  92.
  93.         // 獲取芯片ID
  94.         device_id = ADS1292_Read_Reg(RREG | ID);
  95.         while(device_id != 0x73)
  96.         {
  97.                 printf("ERROR ID:%02x\r\n",device_id);
  98.                 device_id = ADS1292_Read_Reg(RREG | ID);
  99.                 HAL_Delay(1000);
  100.         }
  101.
  102.         delay_us(10);
  103.   ADS1292_Write_Reg(WREG | CONFIG2,  0XE0); // 使用內部參考電壓
  104.   delay_ms(10);                                    // 等待內部參考電壓穩定
  105.   ADS1292_Write_Reg(WREG | CONFIG1,  0X03); // 設置轉換速率為1KSPS
  106.   delay_us(10);
  107.   ADS1292_Write_Reg(WREG | LOFF,     0XF0);        // 該寄存器配置引出檢測操作
  108.   delay_us(10);
  109.   ADS1292_Write_Reg(WREG | CH1SET,   0X00); // 增益6，連接到電極
  110.   delay_us(10);
  111.   ADS1292_Write_Reg(WREG | CH2SET,   0X00); // 增益6，連接到電極
  112.   delay_us(10);
  113.   ADS1292_Write_Reg(WREG | RLD_SENS, 0xEF);
  114.   delay_us(10);
  115.   ADS1292_Write_Reg(WREG | LOFF_SENS,0x0F);
  116.   delay_us(10);
  117.         ADS1292_Write_Reg(WREG | LOFF_STAT,0x00);
  118.   delay_us(10);
  119.   ADS1292_Write_Reg(WREG | RESP1,    0xEA); // 開啟呼吸檢測（ADS1292R特有）
  120.   delay_us(10);
  121.   ADS1292_Write_Reg(WREG | RESP2,    0x03);
  122.   delay_us(10);
  123.   ADS1292_Write_Reg(WREG | GPIO,     0x0C);
  124.   delay_us(10);
  125. }

  127. //-----------------------------------------------------------------
  128. // void ADS1292_Write_Reg(u8 com, u8 data)
  129. //-----------------------------------------------------------------
  130. //
  131. // 函數功能: 對ADS1292的內部寄存器進行寫操作
  132. // 入口參數: 無
  133. // 返 回 值: 無
  134. // 注意事項: 無
  135. //
  136. //-----------------------------------------------------------------
  137. void ADS1292_Write_Reg(u8 addr, u8 data)
  138. {
  139.         ADS1292_CS = 0;                                // 片選拉低
  140.   SPI5_Send_Byte(addr);        // 包含命令操作碼和寄存器地址
  141.   delay_us(10);
  142.   SPI5_Send_Byte(0x00);        // 要讀取的寄存器數+1
  143.   delay_us(10);
  144.   SPI5_Send_Byte(data);        // 寫入的數據
  145.         delay_us(10);
  146.         ADS1292_CS = 1;                                // 片選置高
  147. }

  149. //-----------------------------------------------------------------
  150. // u8 ADS1292_Read_Reg(u8 addr)
  151. //-----------------------------------------------------------------
  152. //
  153. // 函數功能: 對ADS1292的內部寄存器進行讀操作
  154. // 入口參數: 無
  155. // 返 回 值: 無
  156. // 注意事項: 無
  157. //
  158. //-----------------------------------------------------------------
  159. u8 ADS1292_Read_Reg(u8 addr)
  160. {
  161.   u8 Rxdata;
  162.         ADS1292_CS = 0;
  163.   SPI5_Send_Byte(addr);                         // 包含命令操作碼和寄存器地址
  164.   delay_us(10);
  165.   SPI5_Send_Byte(0x00);                         // 要讀取的寄存器數+1
  166.   delay_us(10);
  167.   Rxdata = SPI5_Read_Byte();         // 讀取的數據
  168.         delay_us(10);
  169.         ADS1292_CS = 1;
  170.   return Rxdata;
  171. }

  173. //-----------------------------------------------------------------
  174. // u8 ADS1292_Read_Data(u8 addr)
  175. //-----------------------------------------------------------------
  176. //
  177. // 函數功能: 讀取ADS1292的數據
  178. // 入口參數: 無
  179. // 返 回 值: 無
  180. // 注意事項: 無
  181. //
  182. //-----------------------------------------------------------------
  183. void ADS1292_Read_Data(u8 *data)
  184. {
  185.   u8 i;
  186.         ADS1292_CS = 0;
  187.   SPI5_Send_Byte(RDATAC);                // 發送啟動連續讀取數據命令
  188.   delay_us(10);
  189.         ADS1292_CS = 1;
  190.   ADS1292_START = 1;                                 // 啟動轉換
  191.   while (HAL_GPIO_ReadPin(GPIOE, GPIO_PIN_9) == 1);        // 等待DRDY信號拉低
  192.   ADS1292_CS = 0;
  193.   for (i = 0; i < 9; i++)                // 連續讀取9個數據
  194.   {
  195.     *data = SPI5_Read_Byte();
  196.     data++;
  197.   }
  198.   ADS1292_START = 0;                                // 停止轉換
  199.   SPI5_Send_Byte(SDATAC);                // 發送停止連續讀取數據命令
  200.         delay_us(10);
  201.         ADS1292_CS = 1;
  202. }
  203. //-----------------------------------------------------------------
  204. // End Of File
  205. //-----------------------------------------------------------------
復制代碼
Keil代碼下載: 測試程序.7z (715.91 KB, 下載次數: 147)
回復

使用道具 舉報

ID:328014 發表于 2020-11-1 17:01 | 顯示全部樓層
好資料，51黑有你更精彩!!!
回復

使用道具 舉報

ID:650653 發表于 2020-12-22 18:37 | 顯示全部樓層
誰能分享下PCB文件給我學習下嗎?
回復

使用道具 舉報

ID:1000771 發表于 2022-1-8 18:47 | 顯示全部樓層
麻煩把原理圖發的全一點，謝謝
回復

使用道具 舉報

ID:992884 發表于 2022-1-16 16:27 | 顯示全部樓層
感謝，51黑有你更精彩!!!
回復

使用道具 舉報

ID:1011908 發表于 2022-3-21 12:06 | 顯示全部樓層
感謝，51黑有你更精彩!!!
回復

使用道具 舉報

ID:1067601 發表于 2023-3-22 13:31 | 顯示全部樓層
有沒有MCU部分的原理圖
回復

使用道具 舉報

ID:44626 發表于 2023-12-20 13:13 | 顯示全部樓層
點贊，51hei因你而精彩
回復

使用道具 舉報
