為什么光耦繼電器控制的電壓電流范圍小呢

ID:309627 · 發表于 2020-10-17 20:53

為什么光耦繼電器控制的電壓電流范圍小呢，想找一個能控制交流電220V 10A的光耦繼電器咋這么難啊。還有現在網上幾乎很少有光耦繼電器電路設計方案，為啥啊？小白求告知

ID:414556 · 發表于 2020-10-17 22:27

固態繼電器吧,有大電流的,就是貴

ID:420836 · 發表于 2020-10-18 00:52

這可以自己做。使用220V 10A繼電器作為隔離電路，并使用光耦合器作為繼電器驅動器。

ID:516863 · 發表于 2020-10-18 02:02

固態繼電器也是光耦繼電器啊～！

這個是輸入（控制）AC90～280V 輸出觸點 AC280 75A 這個原莊正規進口新品，價格不菲！！（620$/pc)（舊貨、翻新另論）


這個是輸入（控制）AC70～240V 輸出觸點 AC240 50A

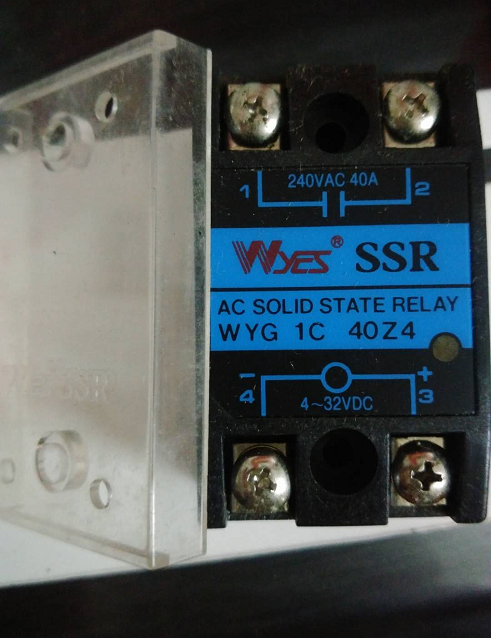

這個是輸入（控制）DC4～32V 輸出觸點 AC240 40A

注：上面的輸入、輸出，，不是‘電壓變換’！！是指控制的工作形式（電壓形式及范圍）及控制的開關（觸點）電流。

ID:143767 · 發表于 2020-10-18 13:45

用光耦加可控硅就可以控制了，還省事簡單并且成本低

ID:309627 · 發表于 2020-10-18 17:15

amandv 發表于 2020-10-17 22:27
固態繼電器吧,有大電流的,就是貴

嗷嗷，主要是師傅給的要求是讓我用這個做

ID:309627 · 發表于 2020-10-18 17:16

TTQ001 發表于 2020-10-18 00:52
這可以自己做。使用220V 10A繼電器作為隔離電路，并使用光耦合器作為繼電器驅動器。

我也想過這個，我實在找不出滿足條件的光耦繼電器了，看師傅同不同意這種方案吧

ID:309627 · 發表于 2020-10-18 17:17

toyboy 發表于 2020-10-18 02:02
固態繼電器也是光耦繼電器啊～！

這個輸入太大了，我這個只是打算應用在TM1294的底板上的

ID:309627 · 發表于 2020-10-18 17:18

dj3365191 發表于 2020-10-18 13:45
用光耦加可控硅就可以控制了，還省事簡單并且成本低

謝謝，我去了解一下

ID:673169 · 發表于 2020-10-18 21:57

光耦繼電器是固態繼電器的一種。英文是Solid State Optronics Relay。一般繼電器都是機械觸點，靠通電流過線圈變成有磁性的磁鐵吸合觸點，從而控制開光狀態。而光耦繼電器工作原理類似于光耦（其實看等效電路圖是一樣的）。

ID:516863 · 發表于 2020-10-19 00:21

SOPHHANA 發表于 2020-10-18 17:17
這個輸入太大了，我這個只是打算應用在TM1294的底板上的

暈菜，我是按樓主的意思，要高電壓、大電流，我才介紹這些，，固態有小的！可以DC 6~24V ,1~5A、、、，剛才某樓說的光耦+可控硅也是可以的，現實也經常實用！（那也是固態的內部電路）

ID:309627 · 發表于 2020-10-19 15:20

toyboy 發表于 2020-10-19 00:21
暈菜，我是按樓主的意思，要高電壓、大電流，我才介紹這些，，固態有小的！可以DC 6~24V ,1~5A、、、，剛 ...

您好，您推薦的最后一款固態繼電器是什么型號啊

ID:309627 · 發表于 2020-10-19 15:21

toyboy 發表于 2020-10-19 00:21
暈菜，我是按樓主的意思，要高電壓、大電流，我才介紹這些，，固態有小的！可以DC 6~24V ,1~5A、、、，剛 ...

固態繼電器，一般有輸出端能夠AC DC 通用的嗎

ID:294296 · 發表于 2020-10-19 16:19

用MOC光耦控制可控硅

ID:466505 · 發表于 2020-10-19 16:46

有線圈電壓是220V的繼電器,用光耦控制就可以了!

ID:342954 · 發表于 2020-10-19 18:22

固態繼電器，搞定

ID:518902 · 發表于 2020-10-19 20:14

試試固態繼電器？

ID:382454 · 發表于 2020-10-27 10:32

本帖最后由 univers 于 2020-10-29 09:02 編輯

幾塊錢就可以搞定這個問題，CPU控制高壓可控硅光耦，再控制40A/600V的大電流可控硅，我經常這么干，而且可控硅根本不怎么熱。見下圖
