單片機控制點陣學習基礎，適合新手有Proteus仿真圖和程序

ID:84791 · 發表于 2020-10-8 22:40

經過學習，今天整理了8*8點陣學習的基礎，有Proteus仿真圖和單片機程序、word說明文檔、取模軟件，適合新手，應能看懂入門。后續隨時間增加移動、16*16等。我也在學習，期待高手幫助，謝謝。

在Proteus中，有4種8*8點陣模型，分別為MATRIX-8*8-BLUE（藍色，上圖第1個）、MATRIX-8*8-GREEN （綠色，上圖第2個）、 MATRIX-8*8-ORANGE （橙色，上圖第3個）、MATRIX-8*8-RED（紅色，上圖第4個）。每個8*8點陣均由64個LED小燈組成，如左邊D1、D2所示：當在D1加正向電壓時，LED小燈點亮，當在D2加反向電壓時，LED不亮，這是點陣學習的基礎。

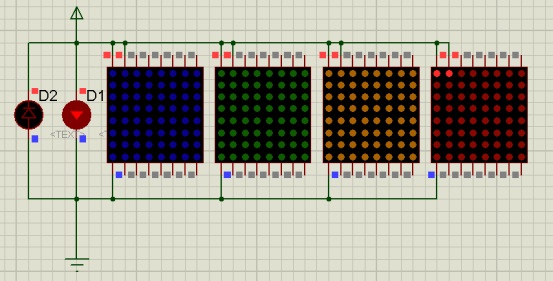

如上圖，在Proteus中，，不進行任何旋轉操作，直接放置4種點陣，加上電源后，只有紅色點陣第1排亮2個燈，其他均不亮。由圖可知道，上排2根線，有2列有燈亮，即上排接通的列選，下排接通行選。當高電平選中列、低電平選中行時，相應LED燈亮。

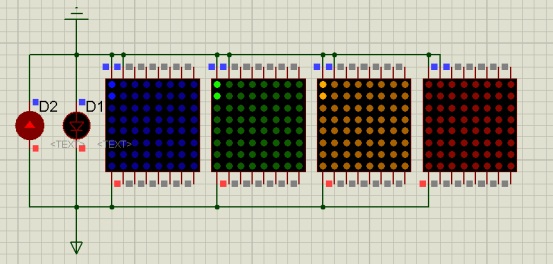

如上圖，當我們把電源極性相反后，紅色點陣不亮，其他3種都為左邊第1、2排第1列亮2個LED燈。上排有2根線，而第1排、第2排有燈亮，即說明上排接通行選，因為有2根線所以有2行有燈亮，那下排就是接通列選。由圖可知，這3種也是高電平選中列、低電平選中行時，相應LED燈亮。

由此，我們得出3點結論：

1、仿真效果上看，綠色和紅色顯示較清楚，藍和橙色顯示不夠清楚，這就是我們下面選紅或綠做仿真的原因。

2、紅色的點陣是上列選下行選，其他3種是上行選下列選。如圖1，紅色上面接2根線，因為上面是列選，說明選擇了2列，下面接了1根線，說明選擇了1行，所以就是第一行左邊2個燈亮。圖2同理是點了2排的第1個。

3、以上4種點陣，無論上列選下行選還是上行選下列選，都是當高電平選中列、低電平選中行時，相應LED燈亮。此為編程的基礎。

例如我要點亮紅色點陣的第一行，因為它是上列選，下行選，高電平選中列、低電平選中行時相應LED燈亮，所以需在下面第1個端子加GND，上面8個端子加VCC，如下圖：

如果我要1、3、5、6行亮，則只需將行選信號（下端子）第1、3、5、6加GND即可，如下圖：

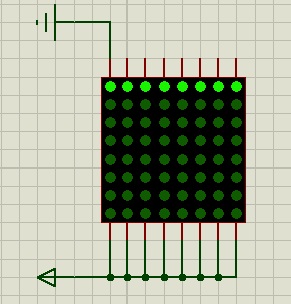

這樣，紅色點燈點亮方法我們就知道了。接下來我們看看其他點陣點亮的方法，以綠色為例。還是以點亮點陣的第一行為例。綠色點陣，上行選下列選，高電平選中列、低電平選中行時相應LED燈亮。所以應該為上面第1個端子為行選信號，接一個GND，下面的端子為列信號，全部給VCC即可，如下圖：

如果我要2、4、6行亮，該怎樣辦呢？很顯然，就是行信號相應位置選中（給GND）即可，如圖：

明白了這點，我們可以開始我們的編程了。上面示例為硬件測試，由讀者自行在Proteus中畫出即可。

第1節：通過編程，控制綠色點陣點亮左上角第一個LED燈。

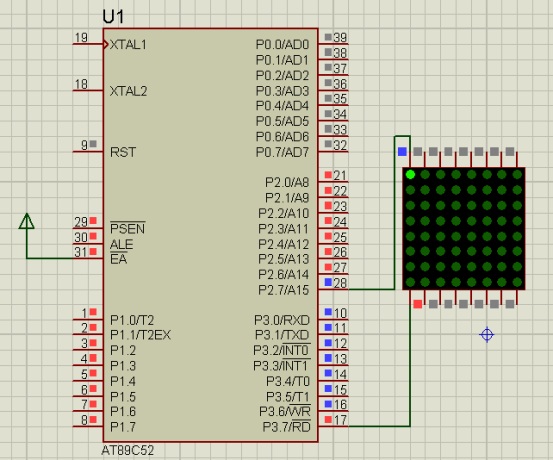

分析：綠色點陣為上行選，下列選，高電平給列，低電平給行時即亮。因此，編程將上端子第1個端子寫0，下端子第1個端子寫1即可。原理圖如下：

程序如下：

//本程序點亮綠色點陣第一個燈，P2.7接上排第1個，行選，應給低電平；P3.7接上排第1個，列選，應給高電平。

#include<reg52.h> //定義頭文件

void main() //主函數開始

{

P2=0x7f;//0111 1111 第1位P2.7為0，即給行選一個低電平；

P3=0x80;//1000 0000 第1位P3.7為1，即給列選一個高電平；

while(1);//死循環，能讓程序停在這里

}

第2節：通過編程，控制綠色點陣點亮左上角第一排LED燈亮。

與上節相比，第1排仍需給低電平，再將列信號全部給高電平即可，仿真圖如下：

源程序如下：

#include<reg52.h> //定義頭文件

void main() //主函數開始

{

P2=0x7f;//0111 1111 第1位P2.7為0，即給行選一個低電平；

P3=0xff;//給列選全部加一個高電平；

while(1);//死循環，能讓程序停在這里

}

其他行、列等由讀者按自己想法完成，接下來，介紹如果點亮我們需要的字符。

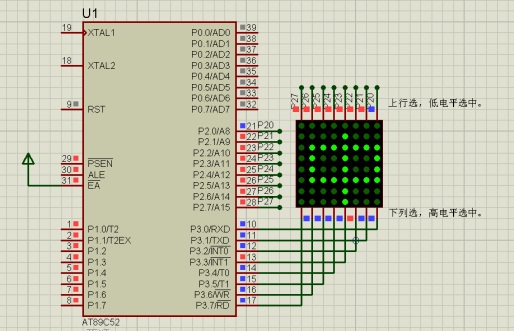

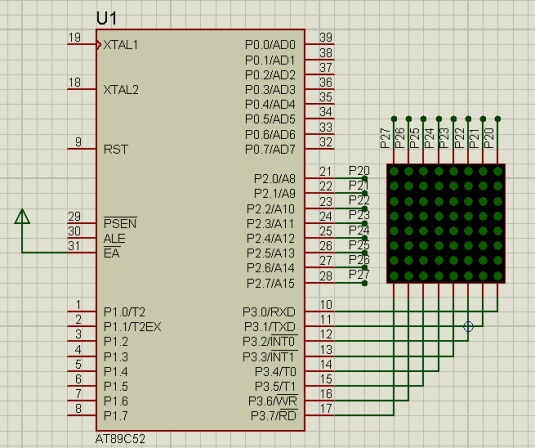

一般我們按行掃描方式，就是列信號給高電平，算出第一行的列信號哪個亮哪個不亮，待程序掃描完第一行，再到第二行，直到掃描完8行就完成一個字符的顯示了。“同一時刻，有且只有一行在亮”，這是編程的基礎，和數碼管動態顯示一樣的。下面我們在點陣上顯示“中國”的中字。首先我們把原理圖畫出來，如下圖：

分析：綠色點陣，上行選下列選，高電平選中列、低電平選中行時相應LED燈亮，這是編程的基礎。就上圖而言，我們按行掃描方式，第1行時，即給P2.7低電平時，P3口控制第一行哪一列亮就給高電平，否則給低電平。依次掃描完8行即可。我們可以把掃描第一行時，列信號應該給第一行送什么數先算出，其他一樣，這樣，先把列信號算出，可以用取模軟件。

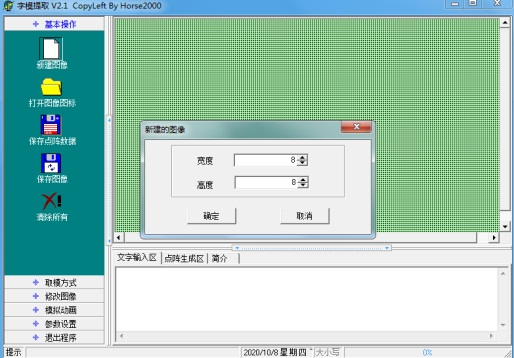

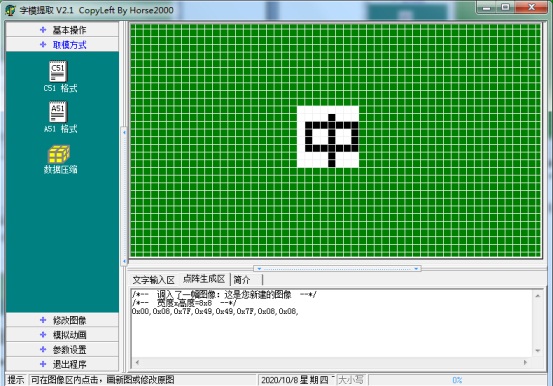

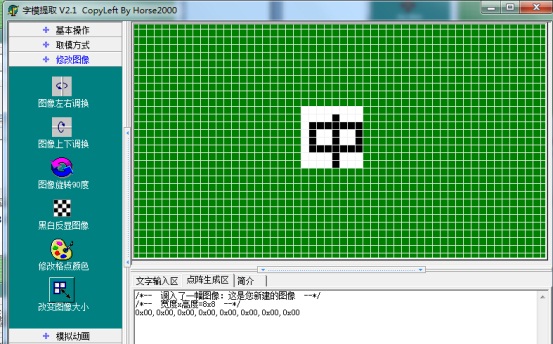

1、新建圖像，選擇寬度是8，高度是8，即8*8點陣。

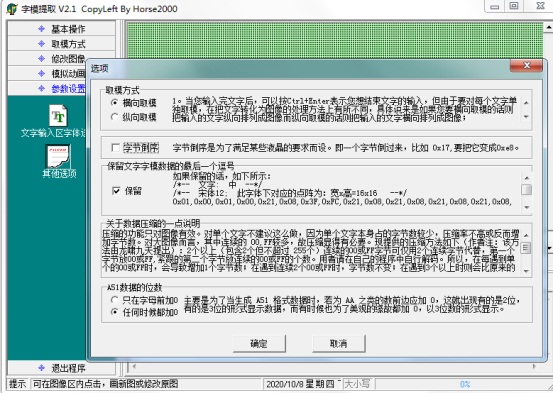

2、在取模方法選擇橫向取模，一般行掃描方式就選這個。字節倒序是滿足一些硬件需求，比如第一位應該是接最高位，但硬件第1位接最低位，所以此處不選即可。

3、在模擬動畫中，放大格點，把“中”字點選出來。以后到16*16時，可在文件輸入區輸入即可。在8*8時，還是手工選擇即可。

4、在取模方式中，選C51格式，點陣生成區出現了8*8點陣，行掃描時的列信號，將其復制到程序中即可。

完整程序如下：

#include<reg52.h> //包含頭文件

char code hang[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe}; //行編碼，分別選中第一行至第8行

char code lie[]={0x00,0x08,0x7f,0x49,0x49,0x7f,0x08,0x08}; //行掃描時，列信號編碼

void delay(int a) //延時函數

{

int x,y;

for(x=0;x<a;x++)

for(y=0;y<110;y++);

}

void main() //主函數

{

int num;

while(1)

{

for(num=0;num<8;num++)//行掃描8次，輪流選中第一行，第1個列編碼，直到第8行；

{

P2=hang[num]; //送行編碼，當num=0時送第一行時的編碼，依次類推送完1至8行；

P3=lie[num]; //送列編碼，每一行把相應列該亮哪個燈送到端口。

delay(5); //送完行和列，適當做一下延時。

}

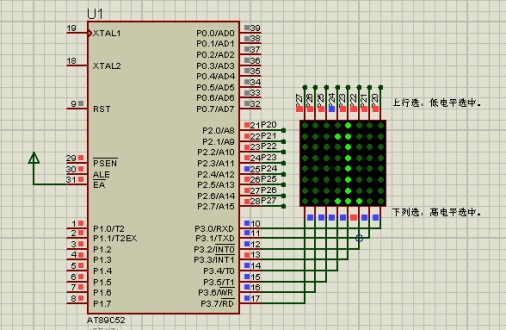

效果圖如下：

程序不變，只需改變char code lie[]里的編碼，即可改變顯示不同的字符。如字符1。在取模軟件得出列信號為：0x08,0x18,0x08,0x08,0x08,0x08,0x08,0x1C，效果圖如下：

至此，點陣學習基礎就學完了。我們可以在8*8點陣上顯示固定的一些字符了。要顯示漢字，后續將8*8拼成16*16再進行。8*8點陣，如何移動等問題還沒解決，而且8*8就用去了16個IO口，后續需減少IO口的使用，增加74LS138、74LS595等。我也在學習中，本文把學到的知識自己總結好發出來，希望對初學點陣的朋友有幫助！
