單片機做個小小功率正弦波逆變器附源程序

ID:79034 · 發表于 2020-10-1 14:19

得到一個12V12AH的電瓶，先上電瓶圖片。

雖然沒什么用，但是總不能放著等他壞吧!因此特意為了這個電瓶做了一個充電器，下面是原理圖和充電器做好后和電瓶的合影，充電器的瑕疵是沒做個充電轉換指示燈。其他的測試數據沒拍照。

充電器好了，但是電瓶還是用不上啊，想來想去那做個逆變器備用吧。萬一停電也能將就應下急，鑒于這個電瓶的輸出能力，這個逆變器功率要求也不高，能帶個小風扇，充充手機,100瓦以下功放聽聽歌，點個LED照明，充充手機（這個不如根據充電協議搞個DC-DC效率更高），其他的比如：空調，冰箱，微波爐什么的就別想了。
想來想去，就利用手頭現有條件做，驅動芯片沒有怎么辦？那用單片機吧。于是開始搞電路。原理圖如下：（圖中的310V實際上全是350V，變壓器次級88圈，不是78）.

制作過程省略，年紀大了焊元件還是有點累的,100W老化了4小時沒什么問題，初級管子還能摸，但是不能按著超過3秒，不然還是很燙。次級管子好點。空載變壓器有點響，照片太少，因?yàn)闆](méi)東西測試，只有風扇和開關電源帶，其他沒東西用。，最后是用的一個120瓦的開關電源接在逆變器上，用負載儀測試的負載能力的，帶到120W正好保護。按照開關電源80%的效率來看，估計這個能到150瓦。電壓掉到了190VAC。下面是部分測試照片。
初級開關管柵極波形

雖然感覺不需要，但是還是給他弄了500納秒死區時間，

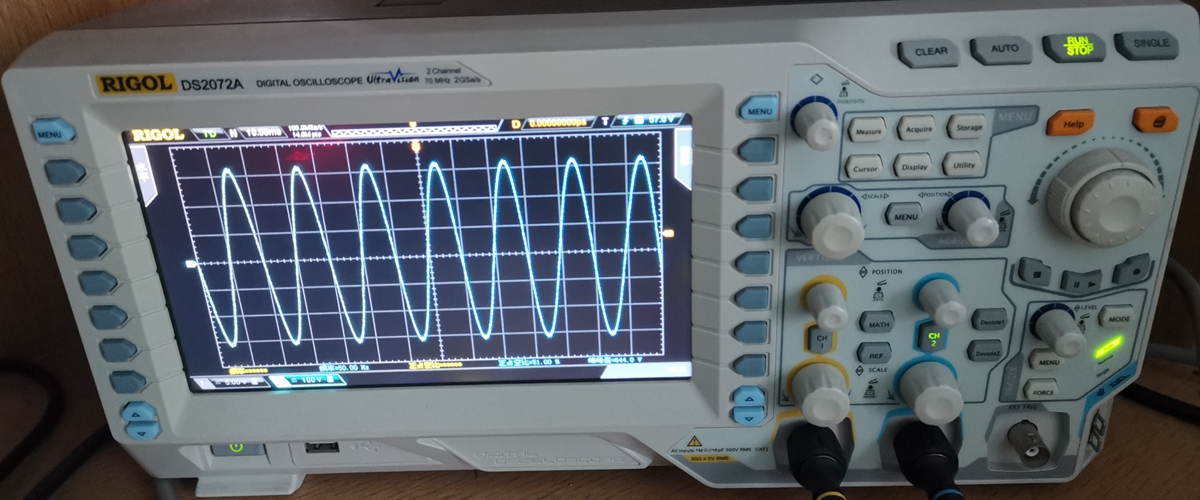

下面是輸出波形和電壓

其實不隔離也沒什么事，這樣可以省一個單片機，AVR在定時器的功能上確實是不如ST的.我試過了不用板上頻率，另外用單片機提供的100K，總待機電流130毫安左右，這還包含了繼電器的30毫安用電，加上兩個單片機，IR2136S,74HC595，運放，12個數碼管的用電。
實際這逆變器不隔離也沒事，一個單片機完事。
就算要隔離，也不知道當時怎么想的。當時為什么要選兩個不同型號的單片機，選一個ST就行了啊，現在初級這個atmega48pa輸出31.25K頻率，除非外接晶振，不然提升有限。所以現在待機電流高達400毫安。坑。這令人十分不滿，如果把不必要的元件省掉，其實可以做到100毫安以下的。不過就算他這么坑，我還是順手給他弄了個殼子，這個是整機造型

下面是程序，升壓的atmega48pa。波形合成的是stm8s903k3t6。合成波形沒拍，那是不斷改變輸出波形占空比的波形，取得范圍寬了看不清，窄了看不出來是什么。我懶得自己寫數組，直接給個公式，讓單片機自己算出來，然后自己不斷變換占空比就完事了。
程序沒其他需要占時間的函數，顯示都是300毫秒刷新一次。因此單片機大部分時間都是在空轉，所以都是直接延時，懶得調試。而不是累加。
另外高壓部分管子是1微秒的死區時間。看程序可以看出來。

全部源程序51hei下載地址：

波形合成程序.rar (331.63 KB, 下載次數: 278)

升壓程序.rar (241.3 KB, 下載次數: 221)

ID:644528 · 發表于 2020-10-5 09:57

太牛逼了，也想弄一個，就是看了幾遍后，還是不知道樓主是怎么把pwm信號轉成正弦輸出的。。用的還是場管

ID:147710 · 發表于 2020-10-11 09:58

想當年得個喇叭，整了一套功放

，很少玩變壓器，變壓器是自己繞的么？

ID:761167 · 發表于 2020-10-12 18:19

大神，要加緊學習，那天自己也能搞一個

ID:414556 · 發表于 2020-10-15 20:23

轉正弦波是用到AD檢測電壓了吧

ID:79034 · 發表于 2020-10-16 17:29

XTXB 發表于 2020-10-11 09:58
想當年得個喇叭，整了一套功放，很少玩變壓器，變壓器是自己繞的么？

我也是，以前別人送了喇叭，我就整套功放。
變壓器肯定自己繞啊，包括電感。

ID:79034 · 發表于 2020-10-16 17:30

amandv 發表于 2020-10-15 20:23
轉正弦波是用到AD檢測電壓了吧

不需要，轉正弦波只要把程序里計算出來的數組定時PWM輸出就完事。

ID:79034 · 發表于 2020-10-16 17:35

本帖最后由邰夏留于 2020-10-16 17:38 編輯

簡單/ 發表于 2020-10-5 09:57
太牛逼了，也想弄一個，就是看了幾遍后，還是不知道樓主是怎么把pwm信號轉成正弦輸出的。。用 ...

先把正弦波的點數算出來，然后按頻率計算出這個數組多少個波形變換一次正好是50HZ（也可以用定時的方式變換），根據計算出的結果變換占空比，再經過電感電容濾波，他出來就是正弦。

ID:86450 · 發表于 2020-10-16 17:44

要加緊學習，那天自己也能搞一個

ID:126858 · 發表于 2021-7-22 23:20

沒有PID穩壓！

ID:430492 · 發表于 2021-7-26 22:53

樓主牛人啊！直接單片機搞定！！

ID:557411 · 發表于 2021-8-10 08:54

樓主太牛了，我也想利用手頭的零件搬來試試，學習

ID:394041 · 發表于 2021-8-17 14:46

見識了，向樓主學習

ID:507641 · 發表于 2021-12-6 10:11

謝謝分支享
dianliu=(u16)(vcc*adc(6)/1024*20); //運放已經放大10倍了，取樣電阻75毫歐，/0.05=*20；

*20看不明白？

ID:796531 · 發表于 2021-12-6 18:57

牛，單片機加模電的高手，學習了

ID:796012 · 發表于 2021-12-7 16:01

要是有超簡版就好了，51單片機

ID:17340 · 發表于 2022-6-16 14:57

也想弄一個，就是看了幾遍后，還是不知道樓主是怎么把pwm信號轉成正弦輸出的。。用的還是場管

ID:17340 · 發表于 2022-6-16 14:57

http://www.zg4o1577.cn/bbs/dpj-196043-1.html

ID:57414 · 發表于 2022-6-16 16:15

要是有PCB和原理圖文件就好了，省了畫板子

ID:61140 · 發表于 2022-6-20 01:33

死區時間做到5US以上,以解決MOS管安全問題,初級使用銅帶繞制,以改善趨膚效應.同樣的輸出改成0.2*25多股并繞,增加導線表面積.MOS管發熱量會改善(并不一定是MOS管本身發熱,你的整流橋應該溫度也不低).74H595驅動你這幾個數碼管,兩個就夠了(一個做段選一個做位選),需要改進的暫時就這些了,但能做成這樣不錯了

ID:323213 · 發表于 2022-10-9 15:59

閑著也畫個板試

ID:77589 · 發表于 2023-5-15 17:02

很不錯，支持一下！！！！

ID:352736 · 發表于 2023-5-27 10:07

樓主：升壓程序ATMEGA48PA的熔絲位選擇和EEP在那個文件夾里？下載了沒有找到

ID:352736 · 發表于 2023-5-27 10:11

邰夏留發表于 2020-10-16 17:35
先把正弦波的點數算出來，然后按頻率計算出這個數組多少個波形變換一次正好是50HZ（也可以用定時的方式 ...

樓主：ATMEGA48PA的熔絲位設置和EEP文件在那個文件夾里？下載了找不到

ID:1083996 · 發表于 2023-6-19 16:59

簡單/ 發表于 2020-10-5 09:57
太牛逼了，也想弄一個，就是看了幾遍后，還是不知道樓主是怎么把pwm信號轉成正弦輸出的。。用 ...

調節高頻方波占空比，濾波后就是正弦波的效果了

ID:1083996 · 發表于 2023-6-19 17:00

邰夏留發表于 2020-10-16 17:29
我也是，以前別人送了喇叭，我就整套功放。
變壓器肯定自己繞啊，包括電感。

那得有個好的繞線機，排線機，自己做樣品不錯，用料放心，但比較費時間

ID:1083996 · 發表于 2023-6-19 17:01

amandv 發表于 2020-10-15 20:23
轉正弦波是用到AD檢測電壓了吧

可以閉環，也可以AD

ID:1083996 · 發表于 2023-6-19 17:02

paladina 發表于 2021-12-6 18:57
牛，單片機加模電的高手，學習了

無線電年齡大的，一般模電都比較精通，年輕的上手就單片機，數電，對電路的理解不如老一輩；
但新生代的語言玩的比較遛，各有所長吧

ID:136083 · 發表于 2023-11-2 11:25

升壓，逆變，這個是真的有技術含量的事情，高質量的制作資料，

ID:1068410 · 發表于 2024-11-15 17:06

shuju[i]=(u8)((float)(fenbianlv-16)/2*sin(x)+fenbianlv/2);
（256-16）/2*sin(PI/6)+256/2=240/1+128=368=0x170
(u8)0x170=70 沒明白
