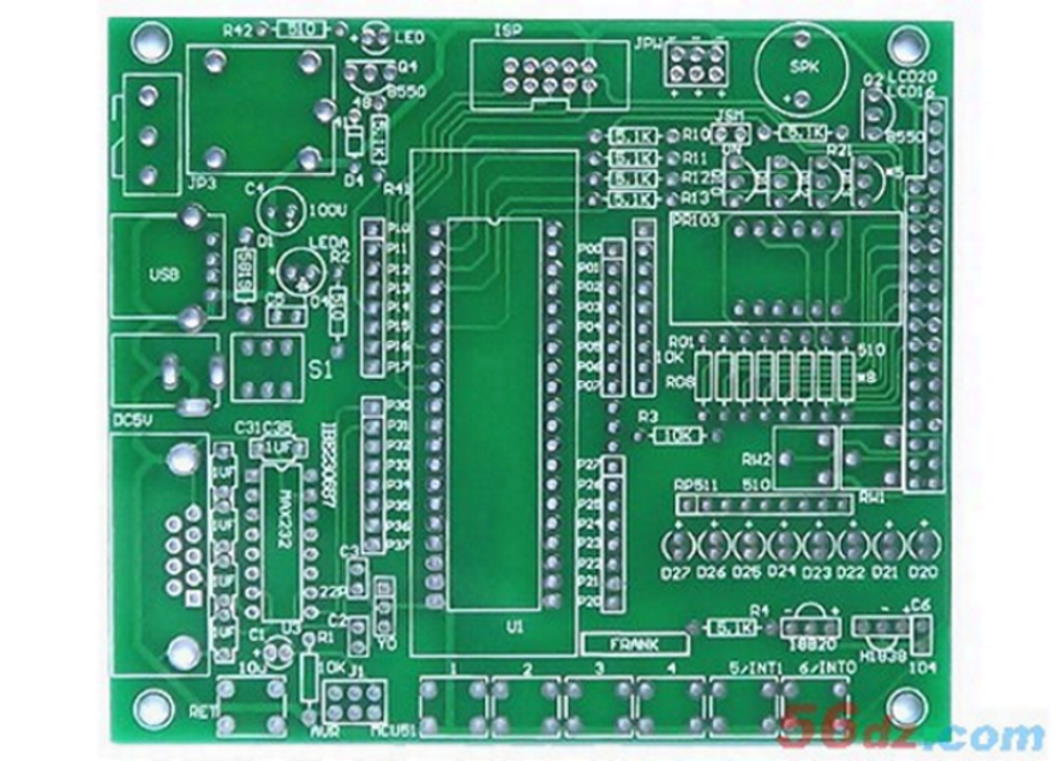

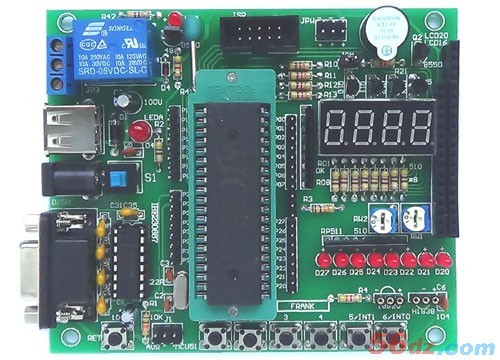

求這塊板子的資料，或者說如何從PCB反推原理圖?麻煩友友們幫幫忙

ID:821755 · 發表于 2020-9-22 09:37

ID:562099 · 發表于 2020-9-22 15:21

這是個開發板，看５１單片機資料就行了，自已寫程序。

ID:153181 · 發表于 2020-9-22 16:49

開發板資料基本都是一樣的，我給你一個類似的開發板資料；希望能幫到你！

開發板原理圖.pdf (988.31 KB, 下載次數: 8)

ID:807182 · 發表于 2020-9-23 16:41

你要是寫程序的話，可以直接看開發板上面的引腳，用哪個定義哪個，網上有很多參考例程的

ID:821755 · 發表于 2020-9-25 11:48

luo12dan66 發表于 2020-9-22 16:49
開發板資料基本都是一樣的，我給你一個類似的開發板資料；希望能幫到你！

感謝，因為是別人給我的，但是他原理圖還有資料找不到了，所以才在這里問的；這個引腳應該是STC89C52的一樣，只是外設引腳不知道怎么接的

ID:821755 · 發表于 2020-9-25 11:48

周工58 發表于 2020-9-22 15:21
這是個開發板，看５１單片機資料就行了，自已寫程序。

好的，感謝

ID:821755 · 發表于 2020-9-25 11:50

暖西夏發表于 2020-9-23 16:41
你要是寫程序的話，可以直接看開發板上面的引腳，用哪個定義哪個，網上有很多參考例程的

就是外設的接口不知道怎么連接的，

ID:677393 · 發表于 2020-9-25 13:12

用萬用表測吧，沒原理圖別人不知道的

ID:401564 · 發表于 2020-9-25 15:57

作為一個新手，就別去折騰這個了，如果有原理圖就看，沒有就扔了，這真心不是什么寶貝
新手學單片機，最好是硬件穩定的，像你這個，你估計找個IO都難，不要搞得到時候寫程序出了問題都不知道是哪里的原因
馬云家里隨便找一塊，50塊錢左右就可以了，不要功能太多了，功能太多反而不好搞，但一定是要有資料下載的，等到你入門了，自然就知道下一步要怎么走了

ID:342822 · 發表于 2020-9-25 16:27

有Proteus 8 仿真還要啥開發板~~~

ID:96682 · 發表于 2020-9-25 18:20

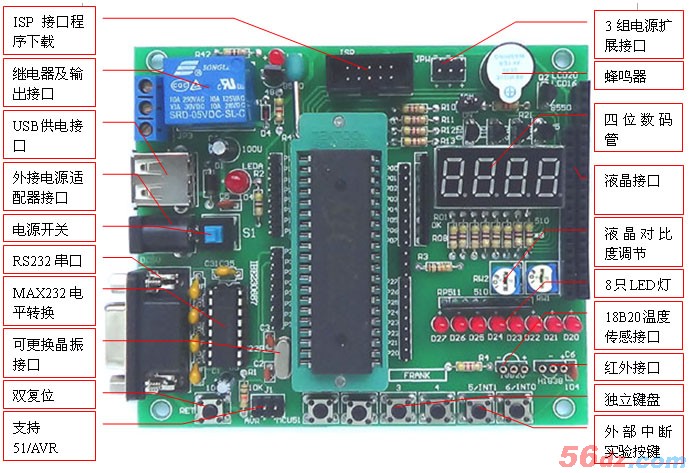

這塊板功能倒是挺多的，ISP接口，USB /電源插口供電，繼電器，共陽數碼管模塊，1602/12864LCD液晶屏，18B20 溫度/1838 紅外探頭，流水燈，串口通訊模塊，AVR/MCU51兼容等，有點基礎的繪制原理不是很難。對于雙面板電路提供正面背面高清晰圖片，完全能繪制出原理圖，這也是深入學習時必備的基本功

ID:739610 · 發表于 2020-9-26 09:49

有畫原理圖的時間還跟不上網上買一塊呢 51的東西很多買開發板會送你資料的

ID:155507 · 發表于 2020-9-26 13:56

用萬用表測吧

ID:822755 · 發表于 2020-9-26 19:27

https://detail.tmall.com/item.ht ... ns=1&abbucket=8
估計跟這家的基本一致，可以下載資料試試看。

ID:420836 · 發表于 2020-9-27 08:40

單片機PCB應該易于反向工程原理圖。首先，需要確定各個功能塊，并根據該塊中主要元件的典型應用電路繪制原理圖。其次，將所有模塊放在一個原理圖中。最后，檢查原理圖上是否缺少電路板上的任何元件。

ID:821755 · 發表于 2020-9-27 09:13

感謝大家的幫忙，資料已找到，在τ 寶上找到了賣同樣板子的廠家感謝
