八路搶答控制器搶答部分求大佬分析電路

[復制鏈接]
ID:816460 發表于 2020-9-11 19:15 | 顯示全部樓層 |閱讀模式
100黑幣
求大佬為什么和與或門。與非門連接的小燈泡都不亮而且
顯示器上沒有數字

回復

使用道具 舉報

ID:8222 發表于 2020-9-12 00:11 | 顯示全部樓層
一塊單片機能搞定的事，為什么要這么復雜？
回復

使用道具 舉報

ID:511890 發表于 2020-9-12 02:23 | 顯示全部樓層
電路哪來的？感覺不靠譜的樣子。就單單根據那個74ls148來判斷，EI腳應該要低電平才能工作，那么按鍵的另一端大概是接地(但是電路圖上好像沒有接地)。然后輸入腳經過一個電阻鏈接到20VDC上，那么可以理解高電平為20VDC，這樣芯片不會燒掉么？(沒試過接這么高的電壓，不清楚會不會燒)。
   最后，這個電路感覺是按下開關后燈滅，你的燈的參數是2.5V，那么燈的一端接的是一個電阻(1K或者10K)到20VDC，那么另一端按說應該是接17VDC左右的電壓才行。感覺好別扭。然道74芯片不是我理解的74芯片？一般74芯片不是都是都工作在5VDC左右的電壓之下么？
回復

使用道具 舉報

ID:235954 發表于 2020-9-12 11:37 | 顯示全部樓層
數電的課程，真的熟悉
回復

使用道具 舉報

ID:332444 發表于 2020-9-12 20:59 | 顯示全部樓層
粗略看電路圖在開關與電阻的最后一個電阻接線至少有點問題
回復

使用道具 舉報

ID:332444 發表于 2020-9-13 04:09 | 顯示全部樓層
整個電路找不到接地端在哪
回復

使用道具 舉報

ID:332444 發表于 2020-9-13 06:25 | 顯示全部樓層
這是基本電路，無任何按鍵按下顯示F，任何一按鍵按下則顯示0-7這樣一個數字。
回復

使用道具 舉報

ID:332444 發表于 2020-9-13 06:28 | 顯示全部樓層
在上述電路基礎上做鎖即可，可以使用138譯碼器。
回復

使用道具 舉報

ID:332444 發表于 2020-9-13 07:12 | 顯示全部樓層
這是按2塊數字電路邏輯真值表設計完整的八路搶答器電路圖

回復

使用道具 舉報

ID:332444 發表于 2020-9-13 08:23 | 顯示全部樓層
之上電路實現了之前的思路，優化鎖定留下了
回復

使用道具 舉報

ID:332444 發表于 2020-9-13 12:12 | 顯示全部樓層
進一步了解了這2種電路沒鎖存隨輸入改變輸出，因此，之上想用138做鎖存不合適，要用279鎖存，或其他鎖存器也可。
回復

使用道具 舉報

ID:332444 發表于 2020-9-16 10:53 | 顯示全部樓層

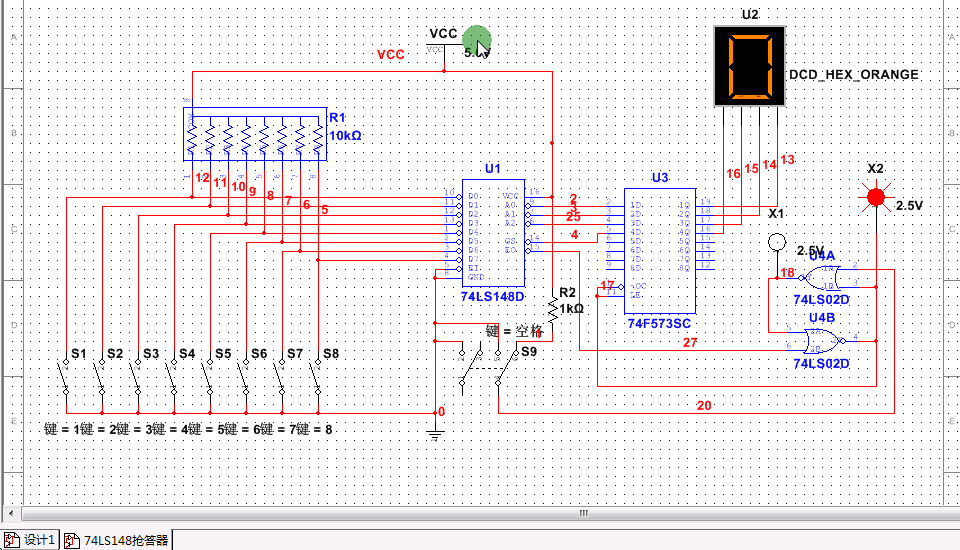

今天粗略弄了個鎖，還沒優化，預覽一下

回復

使用道具 舉報

ID:332444 發表于 2020-9-16 11:05 | 顯示全部樓層

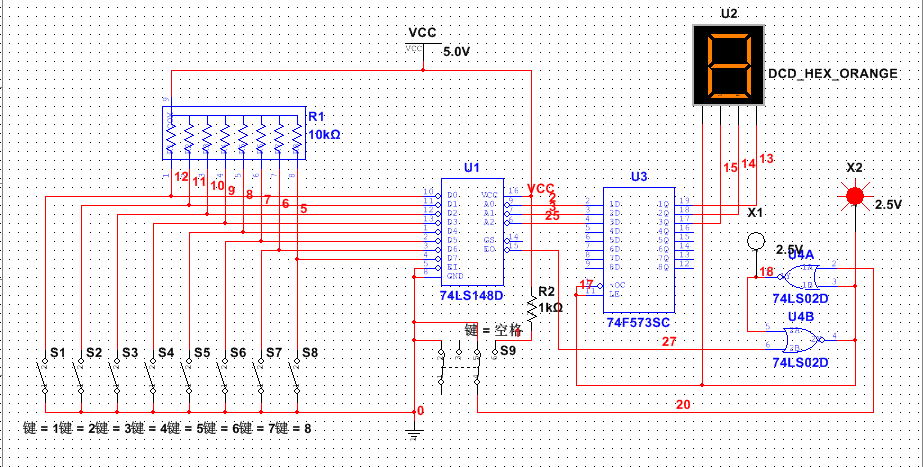

今天粗略弄了個鎖存，沒優化，這樣電路有擴展，之下稍作修改電路，初始化為顯示8，按下按鍵分別為0-7。
​​​
回復

使用道具 舉報

ID:332444 發表于 2020-9-16 13:02 | 顯示全部樓層
這樣電路有個缺點若有同時按下的無法辨別，需另外加電路顯示以作區分，同時按下總是D序號后面的優先顯示，D序號前面的會被屏蔽，這問題是由148造成的。
回復

使用道具 舉報

ID:584814 發表于 2020-9-19 10:16 | 顯示全部樓層
用邏輯電路練功是很好的，就是開關可以互鎖（控制開關可以釋放）。
但從實用性來說，單片機不僅更方便而且可以輕松實現如定時等的更多功能。
回復
