該電子密碼鎖是在普中STM32F103ZET6板子上寫的，所有操作顯示在了LCD屏幕上，解鎖是通過解碼紅外遙控的碼值進行的。
1． 是紅紅外遙控進行解鎖，需要自己先將紅外遙控器的0-9碼值破解出來，然后修改程序elecodelock.c中的枚舉中的值。
2． 可以自行修改本地密碼，本地密碼是保存在EEPROM中的，掉電不丟失。只需打開elecodelock.c中部分代碼注釋，再修改mima[6]數組中的值即可。該程序最大支持9位密碼。10位以上需要對紅外數據進行處理。

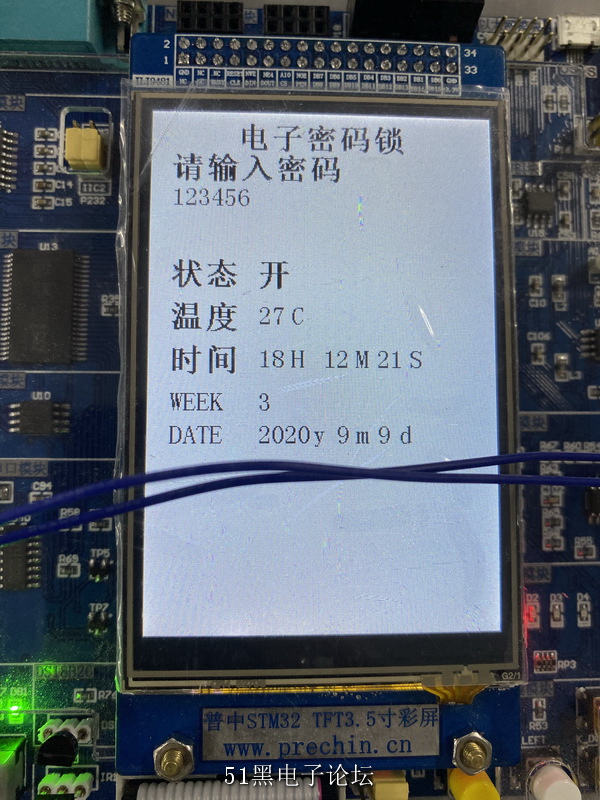

3． 所有的操作現象顯示在LCD屏幕上。有輸入密碼，及密碼錯誤提示，還有鎖的狀態提示，以及一些附加功能，如時間顯示，日期，星期和溫度。
4． 該程序適用于STM32F103ZET6型。
下載附件
2020-9-10 19:08 上傳
單片機源程序如下:
- #include "led.h"
- #include "Systick.h"
- #include "elecodelock.h"
- #include "24cxx.h"
- #include "usart.h"
- #include "ds18b20.h"
- #include "rtc.h"
- void System_Init(void)
- {
- SysTick_Init(72); //72MHz,進行8分頻
- USART1_Init(9600);
- NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //分兩組
- LED_Init();
- Hwjs_Init();
- ECL_Init(); //密碼鎖初始化
- AT24Cxx_Init(); //EEPROM初始化
- TFTLCD_Init(); //顯示屏初始化
- DS18B20_Init(); //溫度傳感器初始化
- RTC_Init(); //RTC初始化
- }
- //處理溫度數據
- void DataPro(void)
- {
- float value;
- u8 num;
- RTC_Get(); //獲取時間
- value = DS18B20_GetTEMP(); //獲取溫度
- num = (u8)value;
- LCD_ShowNum(100, 180, num, 2, 24);
- LCD_ShowString(130, 180, tftlcd_data.width, tftlcd_data.height, 24, "C");
- LCD_ShowNum(100, 220, calendar.hour, 2, 24);
- LCD_ShowString(130, 220, tftlcd_data.width, tftlcd_data.height, 24, "H");
- LCD_ShowNum(160, 220, calendar.min, 2, 24);
- LCD_ShowString(190, 220, tftlcd_data.width, tftlcd_data.height, 24, "M");
- LCD_ShowNum(210, 220, calendar.sec, 2, 24);
- LCD_ShowString(240, 220, tftlcd_data.width, tftlcd_data.height, 24, "S");
- LCD_ShowString(20, 260, tftlcd_data.width, tftlcd_data.height, 24, "WEEK");
- LCD_ShowNum(100, 260, calendar.week, 1, 24);
- LCD_ShowString(20, 290, tftlcd_data.width, tftlcd_data.height, 24, "DATE");
- LCD_ShowString(150, 290, tftlcd_data.width, tftlcd_data.height, 24, "y");
- LCD_ShowString(190, 290, tftlcd_data.width, tftlcd_data.height, 24, "m");
- LCD_ShowString(230, 290, tftlcd_data.width, tftlcd_data.height, 24, "d");
- LCD_ShowNum(100, 290, calendar.w_year, 4, 24); //年
- LCD_ShowNum(160, 290, calendar.w_month, 2, 24); //月
- LCD_ShowNum(210, 290, calendar.w_date, 1, 24); //日
- }
- int main()
- {
- u8 i = 0;
- u8 flag = 0; //記錄開鎖狀態
-
- System_Init();
- FRONT_COLOR=BLACK;
- LCD_ShowFontHZ(80, 10,"電子密碼鎖");
- LCD_ShowFontHZ(20,40, "請輸入密碼");
- LCD_ShowFontHZ(20,140, "狀態");
- LCD_ShowFontHZ(100, 140, "關");
- LCD_ShowFontHZ(20,180, "溫度");
- LCD_ShowFontHZ(20,220, "時間");
- while(1)
- {
- DataPro();
- if(flag)
- {
- So_Lock();
- flag = 0; //鎖打開，狀態置0
- LCD_Fill(20, 100,303, 130, WHITE); //清除錯誤提示
- }
- if(hw_jsm == 0x00FFA25D && !flag)
- {
- ECL = 0;
- flag = 1; //鎖關閉，狀態置1
- hw_jsm = 0;
- LCD_ShowFontHZ(100, 140, "關");
- }
-
- i++;
- if(i % 20 == 0)
- {
- LED0 = !LED0;
- }
- delay_ms(10);
- }
- }
所有資料51hei提供下載:
電子密碼鎖.zip
(386.3 KB, 下載次數: 117)
2020-9-10 19:09 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
|
