51單片機串口調試，發送一個字符“Y”，出現了如圖一顯示是哪里出了問題

ID:512883 · 發表于 2020-9-4 17:15

#include  <reg51.h>
void uart_init(void);

void uart_send_byte(unsigned char c);

void delay1s(void) //誤差 -0.00000000024us
{
unsigned char a,b,c;
for(c=95;c>0;c--)
      for(b=26;b>0;b--)
         for(a=185;a>0;a--);
}

void main(void)
{
  uart_init();
  uart_send_byte('Y');
  delay1s( )；
}

void uart_init(void)
{
// 波特率9600
SCON = 0x50;    // 串口工作在模式1（8位串口）、允許接收
PCON = 0x00; // 波特率不加倍

// 通信波特率相關的設置
TMOD = 0x20; // 設置T1為模式2
TH1 = 253;
TL1 = 253;    // 8位自動重裝，意思就是TH1用完了之后下一個周期TL1會
// 自動重裝到TH1去

TR1 = 1; // 開啟T1讓它開始工作
ES = 1;
EA = 1;
}

// 通過串口發送1個字節出去
void uart_send_byte(unsigned char c)
{
// 第1步，發送一個字節
SBUF = c;

// 第2步，先確認串口發送部分沒有在忙
while (!TI);

// 第3步，軟件復位TI標志位
TI = 0;
}

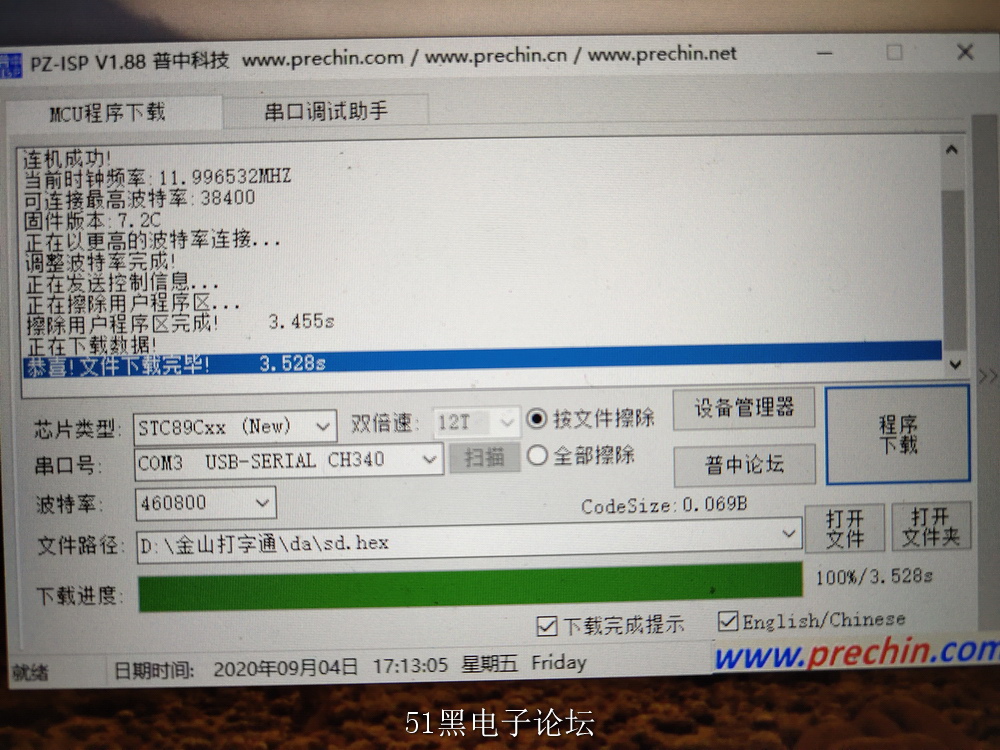

圖一

ID:293363 · 發表于 2020-9-4 20:41

波特率不對，用11.0592M 的晶振 9600波特率的值是0xfd

ID:213173 · 發表于 2020-9-4 21:03

主程序沒有while(1)約束，串口被不斷重復初始化。造成串口波特率不穩定。
void main(void)
{
uart_init();
while(1)
{
uart_send_byte('Y');
delay1s( );
}
}

ID:512883 · 發表于 2020-9-6 14:21

查驗了一下，問題確實是出在波特率上，謝謝大家的指正
