各位前輩們，大家來分析一下這個原理圖的工作原理。

[復制鏈接]
跳轉到指定樓層
樓主
ID:592705 發表于 2020-8-25 16:58 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:287575 發表于 2020-8-26 00:07 | 只看該作者

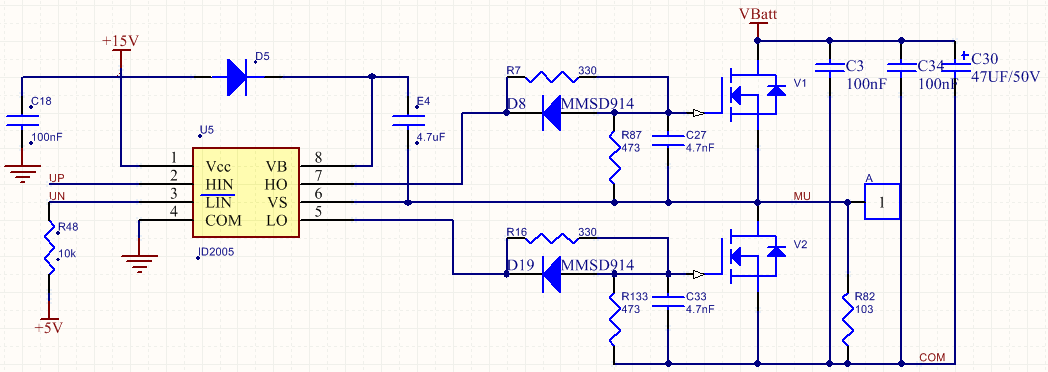

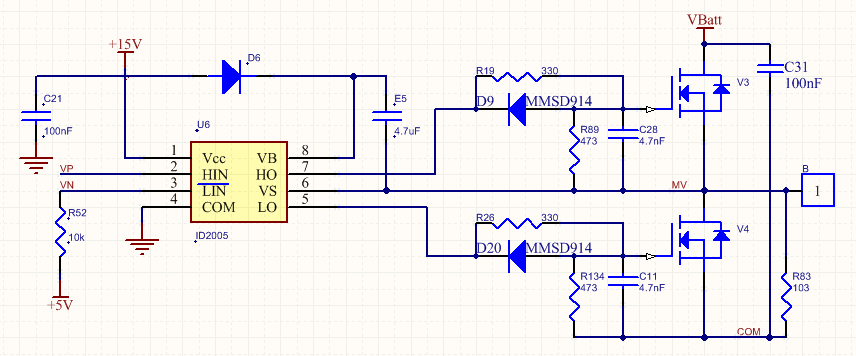

典型的驅動電路，以一路為例，UP通過HIN 驅動到HO，驅動V1管，UN通過LIN驅動到LO，驅動V2管。R16,D10,R133和C33，是LO到V2間的驅動電路，開通V2驅動通過R100，關斷V2時通過D19快速釋放柵極上電容上的電荷加速關斷。D5和E4組成自舉升壓在HB腳產生能驅動V1和V2的電壓。這是兩路一般驅動單相，如用三路可用于驅動三相。
回復

使用道具 舉報

板凳
ID:123289 發表于 2020-8-26 08:18 | 只看該作者
分析工作原理，需要有目的，電路的目的是什么？你先弄清楚。
然后你想想它是如何達成目的的。
回復

使用道具 舉報

地板
ID:807712 發表于 2020-8-26 09:05 | 只看該作者
你這應該是一個風扇或電機的驅動電路，也或者是電源及無線充，后面采用的是半橋電路
回復

使用道具 舉報

5#
ID:595237 發表于 2020-8-26 11:00 | 只看該作者


B線,  A線  應該接直流電機  用單片機控制vp+與  up-，或者vp - 與   up+電平，電機正反轉可控
回復

使用道具 舉報

6#
ID:592705 發表于 2020-8-26 14:47 | 只看該作者
zhangxiaozi 發表于 2020-8-26 00:07
典型的驅動電路，以一路為例，UP通過HIN 驅動到HO，驅動V1管，UN通過LIN驅動到LO，驅動V2管。R16,D10,R133 ...

非常感謝！
回復

使用道具 舉報
