最近測試了一下stc8G的ADC功能，想單獨使用某一個口采集一路信號，比如P3^3口，怎....

  [復制鏈接]
跳轉到指定樓層
樓主

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏6 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:792404 發表于 2020-8-25 11:37 | 只看該作者
最近測試了一下stc8G的ADC功能，想單獨使用某一個口采集一路信號，比如P3^3口，怎樣設置IO口？
回復

使用道具 舉報

板凳
ID:548551 發表于 2020-8-25 12:12 | 只看該作者
這個要初始化程序;首先 要把IO口最優先級的設置為輸入,且不開上拉.其次,就是配置ADC寄存器.比如說通道,你的是通道幾就配置通道機,還有就是采樣頻率,等這些寄存器一定要配置好,因?yàn)檫@個配置一旦配置好就不能改變.最后就是寫采集的程序了.程序的話就是采集中和采集后,初始化是采集前. 采集中就等待采集完成.采集完成以后把采集出來的值轉換成我們需要的10進制,因?yàn)橐话闱闆r下采集出來的是2進制的值. 再最后我們利用這個只來做比較,比如低電壓報警,或者利用這個值來調光,調速等一系列的.
回復

使用道具 舉報

地板
ID:280512 發表于 2020-8-25 13:03 | 只看該作者
包括這兩個設置   P3M0=00000000; P3M1=00001000(高阻);ADC_CONTR=XXXX1101;
回復

使用道具 舉報

5#
ID:155507 發表于 2020-8-25 13:13 | 只看該作者
我給你來個程序試試

  1. #include "reg51.h"
  2. #include "intrins.h"

  4. //測試工作頻率為11.0592MHz

  6. sfr     ADC_CONTR   =   0xbc;
  7. sfr     ADC_RES     =   0xbd;
  8. sfr     ADC_RESL    =   0xbe;
  9. sfr     ADCCFG      =   0xde;

  11. sbit    EADC        =   IE^5;

  13. sfr     P1M0        =   0x92;
  14. sfr     P1M1        =   0x91;
  15. sfr     P3M0        =   0xB2;
  16. sfr     P3M1        =   0xB1;

  18. void ADC_Isr() interrupt 5
  19. {
  20.         ADC_CONTR &= ~0x20;                         //清中斷標志
  21.         P2 = ADC_RES;                               //讀取ADC結果
  22.         ADC_CONTR |= 0x40;                          //繼續AD轉換
  23. }

  25. void main()
  26. {
  27.         P3M0 = 0x00;                                //設置P3.3為ADC口
  28.         P3M1 = 0x08;
  29.         ADCCFG = 0x0f;                              //設置ADC時鐘為系統時鐘/2/16
  30.         ADC_CONTR = 0x8B;                           //使能ADC模塊
  31.         EADC = 1;                                   //使能ADC中斷
  32.         EA = 1;
  33.         ADC_CONTR |= 0x40;                          //啟動AD轉換

  35.         while (1);
  36. }

復制代碼
回復

使用道具 舉報

6#
ID:792404 發表于 2020-8-25 18:19 | 只看該作者
xqleft 發表于 2020-8-25 12:12
這個要初始化程序;首先 要把IO口最優先級的設置為輸入,且不開上拉.其次,就是配置ADC寄存器.比如說通道,你的 ...

感謝師傅賜教！
回復

使用道具 舉報

7#
ID:792404 發表于 2020-8-25 18:32 | 只看該作者
angmall 發表于 2020-8-25 13:13
我給你來個程序試試

還是不行，P3^3口怎么修改都是顯示00.00，我是用P3^3口采集5V信號顯示在數碼管上的。單片機用的是STC8G1K08的TSSOP20封裝的，我把代碼傳上去，幫忙看一下是哪里出了問題。

  1. #include"STC8G.H"
  2. #include"intrins.h"
  3. #define uint unsigned int
  4. #define uchar unsigned char

  6. sbit led=P3^3;
  7. uchar data dis_buf[4];//顯示緩存
  8. uchar code ledduan[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,
  9.                                          0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e,0xbf,0x7f};
  10. uchar i;
  11. uint num;

  13. void delay_ms(uint z)
  14. {
  15.         uint x,y;
  16.         for(x=z;x>0;x--)
  17.                 for(y=1150;y>0;y--);
  18. }

  20. void datapros()         //數據處理函數
  21. {
  22.          float tp;
  23.          tp=num;
  24.          num=tp*1.0/255*500;
  25.          dis_buf[3]=ledduan[num/1000];
  26.           dis_buf[2]=ledduan[num%1000/100] & 0x7f;
  27.          dis_buf[1]=ledduan[num%100/10];
  28.          dis_buf[0]=ledduan[num%10];

  30.          if((dis_buf[2]>=1)&&(dis_buf[2]<=2))         //設置顯示范圍內執行的功能
  31.            led=0;
  32.            else
  33.            led=1;
  34.
  35.         P1=0xff;
  36.         P3&=0x0f;
  37.         P1=dis_buf[i];
  38.         P3|=0x10<<i;
  39.         i++;
  40.         i%=4;
  41. }
  42. void main()
  43. {
  44.         P1M0=0X00;
  45.         P1M1=0X00;
  46.         P3M0=0Xff;//強推挽
  47.         P3M1=0X00;
  48.         P5M0=0X00;
  49.         P5M1=0X00;

  51.         P3M0=0Xff;
  52.         P3M1=0X08; //P3^3為ADC口
  53.         P_SW2|=0x80;
  54.         ADCTIM=0x3f;
  55.         P_SW2&=0x7f;
  56.         ADCCFG=0x0f;
  57.         ADC_CONTR=0x80;
  58.         while(1)
  59.         {
  60.            ADC_CONTR|=0x40;
  61.            _nop_();
  62.            _nop_();
  63.            while(!(ADC_CONTR&0x20));
  64.            ADC_CONTR&=~0x20;
  65.            num=ADC_RES;

  67.            datapros();
  68.            delay_ms(1);
  69.         }
  70. }
復制代碼
回復

使用道具 舉報

8#
ID:792404 發表于 2020-8-25 18:33 | 只看該作者
青桑葉 發表于 2020-8-25 13:03
包括這兩個設置   P3M0=00000000; P3M1=00001000(高阻);ADC_CONTR=XXXX1101;

我試一下，謝謝
回復

使用道具 舉報

9#
ID:155507 發表于 2020-8-25 20:35 | 只看該作者
給你改了一下試試。 對比一下就知道哪里錯了。


  1. #include "STC8G.H"
  2. #include "intrins.h"
  3. #define uint  unsigned int
  4. #define uchar unsigned char

  6. sbit led=P3^2;  //用P3^3口采集5V信號
  7. uchar data dis_buf[4]; //顯示緩存
  8. uchar code ledduan[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,
  9.                           0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e,0xbf,0x7f};
  10. uchar i;
  11. uint num;

  13. void delay_ms(uint z)
  14. {
  15.         uint x,y;
  16.         for(x=z;x>0;x--)
  17.             for(y=1150;y>0;y--);
  18. }

  20. void datapros()         //數據處理函數
  21. {
  22.         float tp;
  23.         tp=num;
  24.         num=tp*1.0/255*500;
  25.         dis_buf[3]=ledduan[num/1000];
  26.         dis_buf[2]=ledduan[num%1000/100] & 0x7f;
  27.         dis_buf[1]=ledduan[num%100/10];
  28.         dis_buf[0]=ledduan[num%10];

  30.         if((dis_buf[2]>=1)&&(dis_buf[2]<=2))         //設置顯示范圍內執行的功能
  31.           led=0;
  32.         else
  33.           led=1;
  34.
  35.         P1=0xff;
  36.         P3&=0x07;
  37.         P1=dis_buf[i];
  38.         P3|=0x10<<i;
  39.         i++;
  40.         i%=4;
  41. }
  42. void main()
  43. {
  44.         P1M0=0X00;
  45.         P1M1=0X00;
  46.         //P3M0=0Xff;//強推挽
  47.         //P3M1=0X00;
  48.         P5M0=0X00;
  49.         P5M1=0X00;

  51.         P3M0=0Xf7;
  52.         P3M1=0X08; //P3^3為ADC口 (高阻)
  53.         P_SW2|=0x80;
  54.         ADCTIM=0x3f;
  55.         P_SW2&=0x7f;
  56.         ADCCFG=0x0f;   //設置ADC時鐘為系統時鐘/2/16
  57.         ADC_CONTR=0x8B; //P3^3為ADC口 ADC_CONTR=1XXX1011
  58.         while(1)
  59.         {
  60.                 ADC_CONTR |= 0x40;    //啟動AD轉換
  61.                 _nop_();
  62.                 _nop_();
  63.                 while(!(ADC_CONTR&0x20));
  64.                 ADC_CONTR&=~0x20;
  65.                 num=ADC_RES;

  67.                 datapros();
  68.                 delay_ms(1);
  69.         }
  70. }

復制代碼

評分

參與人數 1黑幣 +12 收起 理由
YUANYUXING + 12 回帖助人的獎勵！

查看全部評分

回復

使用道具 舉報

10#
ID:792404 發表于 2020-8-25 21:10 | 只看該作者
angmall 發表于 2020-8-25 20:35
給你改了一下試試。 對比一下就知道哪里錯了。

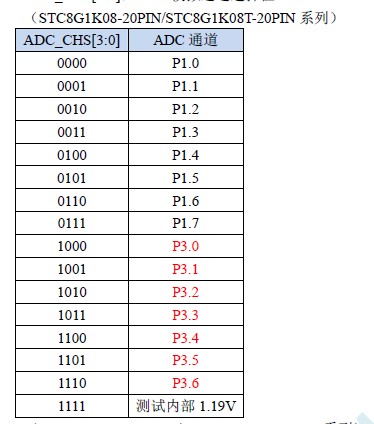

一切正常了，原來是ADC控制寄存器配置錯了， ADC_CONTR=0x8B; //P3^3為ADC口 ADC_CONTR=1XXX1011
難怪我怎么樣改P3口配置就是不行。謝謝老大！
回復

使用道具 舉報

11#
ID:792404 發表于 2020-8-25 21:47 | 只看該作者
angmall 發表于 2020-8-25 20:35
給你改了一下試試。 對比一下就知道哪里錯了。

一切正常了，原來是ADC控制寄存器配置錯了，ADC_CONTR=0x8B; //P3^3為ADC口 ADC_CONTR=1XXX1011
難怪我怎么改P3口的配置就是不行。謝謝老大！
回復

使用道具 舉報

12#
ID:283954 發表于 2020-8-25 21:48 | 只看該作者
STC8G與STC12的AD不同之處在于有一個叫ADCTIM的寄存器，放在很遠的地址，需要用DPTR才能賦值。

INITADC:
MOV P_SW2,#80H           ;訪問X寄存器打開
MOV DPTR,#ADCTIM;        ;設置 ADC 內部時序 #0FEA8H 這是廠家的數值
MOV A,#3FH               ;必須通過A才能送到
MOVX @DPTR,A
MOV P_SW2,#00H           ;訪問X寄存器關閉
MOV ADCCFG,#0FH          ;設置 ADC 時鐘為系統時鐘/2/XXXX 16=慢，8=快 B6決定結果的格式
;MOV ADC_CONTR,#10001111B ;使能 ADC 模塊, #1000 CCCC B 通道暫定16  為內部參考電壓1.91V
MOV ADC_CONTR,#10001101B ;使能 ADC 模塊, #1000 CCCC B 通道13 X
;MOV ADC_CONTR,#10001100B ;使能 ADC 模塊, #1000 CCCC B 通道12 Y
;MOV ADC_CONTR,#10001010B ;使能 ADC 模塊, #1000 CCCC B 通道10 MIC
NOP
NOP
NOP
RET
回復

使用道具 舉報

13#
ID:280512 發表于 2020-8-26 08:14 | 只看該作者
轉換出來的數據的對齊格式是:左對齊; 不能直接使用ADC_RES  的數據吧?
回復

使用道具 舉報

14#
ID:792404 發表于 2020-8-26 11:57 | 只看該作者
dalaoshi 發表于 2020-8-25 21:48
STC8G與STC12的AD不同之處在于有一個叫ADCTIM的寄存器，放在很遠的地址，需要用DPTR才能賦值。

INITADC: ...

謝謝，已經解決了。
回復

使用道具 舉報

15#
ID:792404 發表于 2020-8-26 12:03 | 只看該作者
青桑葉 發表于 2020-8-26 08:14
轉換出來的數據的對齊格式是:左對齊; 不能直接使用ADC_RES  的數據吧?

謝謝，已經解決了，可以直接使用ADC_RES的數據的。STC8G的手冊上說的，這款是新上市的單片機，和之前的有些區別。
回復

使用道具 舉報

16#
ID:608872 發表于 2020-12-7 21:14 | 只看該作者
YUANYUXING 發表于 2020-8-25 21:10
一切正常了，原來是ADC控制寄存器配置錯了， ADC_CONTR=0x8B; //P3^3為ADC口 ADC_CONTR=1XXX1011
難怪我 ...

就是把 ADC_CONTR=0x80  改為 ADC_CONTR=0x8B就可以正常顯示電壓了嗎？我這幾天也在看這款單片機。片內1.19V的LDO怎么用呢
回復

使用道具 舉報

17#
ID:608872 發表于 2021-1-6 22:05 | 只看該作者
青桑葉 發表于 2020-8-25 13:03
包括這兩個設置   P3M0=00000000; P3M1=00001000(高阻);ADC_CONTR=XXXX1101;

使用兩路做ADC，ADC_CONTR是不是要重復寫兩次，還是能更簡單點呢
ADC_CONTR=XXXX1101;
ADC_CONTR=XXXX1110;

回復

使用道具 舉報

18#
ID:1112016 發表于 2024-4-25 17:19 | 只看該作者
angmall 發表于 2020-8-25 20:35
給你改了一下試試。 對比一下就知道哪里錯了。

您好！請問在ADC程序里，能解釋一下第24為什么是*500而不是1023呀？  num=tp*1.0/255*500;
回復

使用道具 舉報

19#
ID:1112016 發表于 2024-4-25 17:20 | 只看該作者
angmall 發表于 2020-8-25 20:35
給你改了一下試試。 對比一下就知道哪里錯了。

您好！請問在ADC程序里，能解釋一下為什么是*500而不是1023呀？  num=tp*1.0/255*500;
回復
