74系列芯片在哪個Altium Designer的標準元件庫里？要怎么查找添加呢？

ID:246642 · 發表于 2020-8-12 09:43

SN74HC74N
SN74HC14N
SN74HC161N
SN74HC153N
SN74HC283N
SN74HC32N
SN74HC10N
SN74HC540N
SN74HC154NT

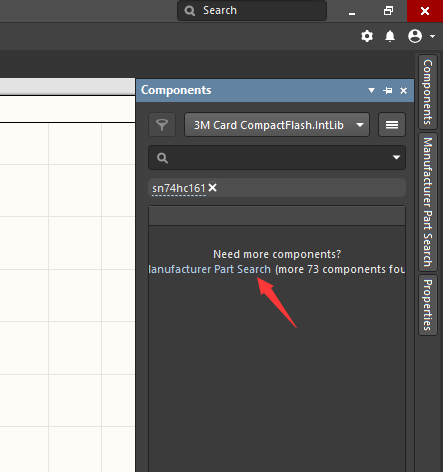

已經添加了TI的所有官方庫文件，但這些芯片在搜索的時候都搜索不到，搜索的時候提示這個：

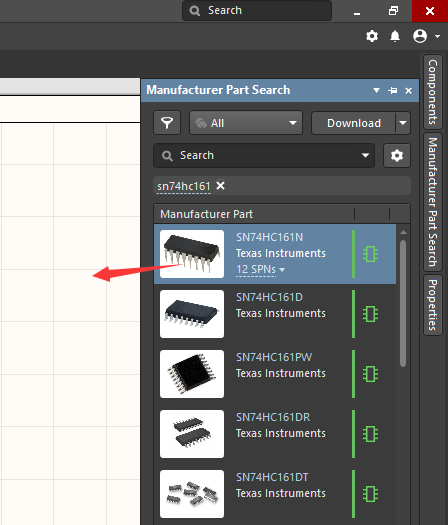

點完以后呢，搜出來很多但是不能拖出來。

應該怎樣操作才對啊？謝謝指點。

ID:804115 · 發表于 2020-8-12 13:43

我看第二張圖有download按鈕，是不是要下載下來用？

ID:790738 · 發表于 2020-8-12 14:26

可以復制粘貼到你自己的庫里啊

ID:246642 · 發表于 2020-8-12 22:26

ice615 發表于 2020-8-12 14:26
可以復制粘貼到你自己的庫里啊

關鍵是找不到在哪個官方庫里……

ID:246642 · 發表于 2020-8-12 22:31

補充一下問題描述吧，開始的時候好像寫的不太明白。

ID:153181 · 發表于 2020-8-13 08:28

altium自帶的庫應該沒你要的這些完整的封裝庫，建議部分元件自己做，因為這樣子就永遠就是你的庫，否則你每次都需要查找，而且還不知道對應的是哪個庫文件！
我分享一個74系列的原理圖庫給你，但是只有幾個，剩下的需要你自己補充完整

74系列芯片.rar (5.57 KB, 下載次數: 671)

ID:420836 · 發表于 2020-8-13 09:12

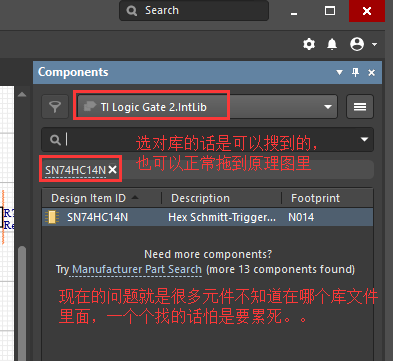

可能在TTL74 SERIES Lib 中找到

ID:246642 · 發表于 2020-8-13 10:02

luo12dan66 發表于 2020-8-13 08:28
altium自帶的庫應該沒你要的這些完整的封裝庫，建議部分元件自己做，因為這樣子就永遠就是你的庫，否則你每 ...

感謝，畫完原理圖還得畫pcb圖，大家都是這樣做的嗎？我總感覺pcb圖和3D圖都可以在哪里下載到……

ID:813815 · 發表于 2020-8-13 12:02

可以去下載立創的封裝庫，很好用，也比較全

ID:122146 · 發表于 2020-8-13 14:55

我一般都是用到哪個就去立創下載，3D庫可以看看這個網站：https://www.3dcontentcentral.cn/Browse.aspx，建議你要有積累自己的庫，越用越全。

ID:106821 · 發表于 2020-9-16 11:21

可以選用廠家的庫下載

ID:153181 · 發表于 2020-9-17 08:15

JackieMa 發表于 2020-8-13 10:02
感謝，畫完原理圖還得畫pcb圖，大家都是這樣做的嗎？我總感覺pcb圖和3D圖都可以在哪里下載到……

對呀正常流程就是這樣 PCB封裝我們51黑里面有很多的分享你自己搜索一下就可以了！

ID:842023 · 發表于 2021-10-7 14:14

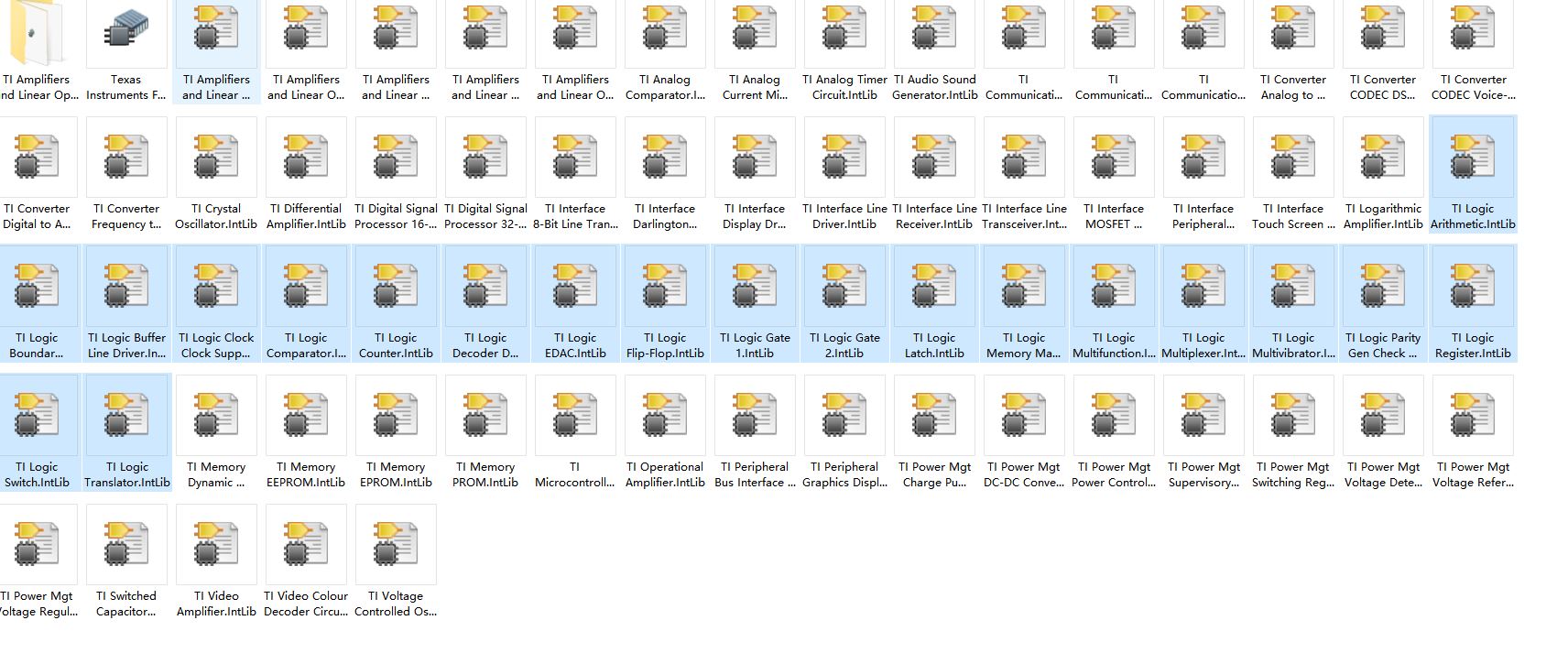

樓主你的英文是有多差才會這樣？自帶庫文件中TI logic 下都是74系列的人家按功能分好類了
