在壓力之下，人體器官將會出現不同程度的生理變化，包括腦電或皮電等電信號的變化。這些變化可以用身體之外的儀器檢測出來，如測謊儀。測謊儀的基本原理是人在壓力之下皮膚的電阻值將會改變，由此判斷他或她是否在說謊。

     當然，要測試某人在何時是否說謊并不簡單。解釋皮膚電阻的變化和準備審訊材料都需要對測謊儀有專業知識的人才行。因而，本項目介紹的測謊儀并不十分可靠，只是因為好奇而用來驗證機器工作原理的簡單樣機。大家可以用此裝置可以測試朋友是否說謊，測試出的結果可能比正規測謊儀側試的結果更有趣，這里面更多的是娛樂成分。皮膚電阻值的變化也可以用作反饋電路。真正的測謊儀并不好用。經訓練的專家不僅要觀察信號指示器，也要觀察普通人看不到的被測試者的表現和一些小細節。這些專家都是經過了多年的學習才成為測謊儀的成功操作者。

       基礎電路上有一個惠斯通（Wheatstone）電橋，其中一條臂上的電阻由被審訊者提供。當電橋達到平衡時，普通的模擬檢流計將會顯示其值為零。圖3示為惠斯通電橋的基本電路。

       簡單地將電極放到手上或者放置在檢測者皮膚的某一點，然后用電位計將電橋調至平衡。被測試者電阻值的任何變化都會因破壞平衡而被電橋檢測到，并將在檢流計中顯示。

      該電路由4節5號電池或者一個9V電池提供電源。因為耗用電流非常低，因此電池的使用壽命將持續很長的一段時間。確保流過電極的電流非常低，并且不會引起檢測者的感覺和因電擊而產生任何危險，這一點非常重要。晶體管的存在正是將流過檢測者的非常低的電流進行放大。

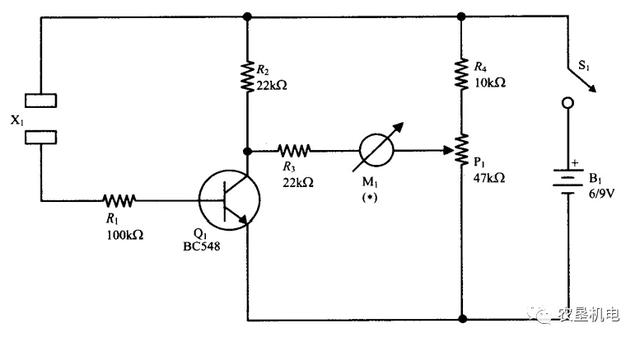

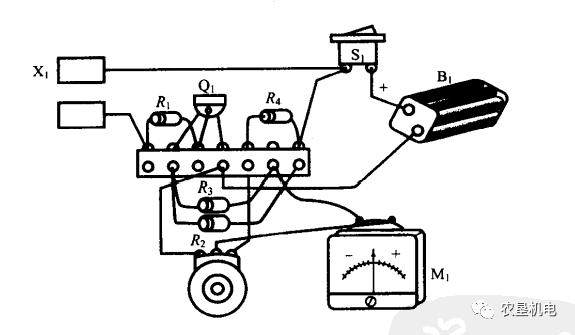

圖所示是利用模擬檢流計作為零值顯示器的測謊儀基本電路原理圖。由于所用的元器件很少，對于那些正在學習電子學的讀者來說，采用接線條作為電路的底盤是理想方案，如圖所示。

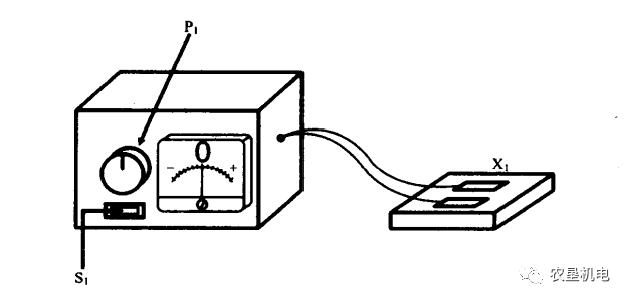

      此電路可以放人一個小塑料盒中，如圖3.192所示。搭建電路時要注意極性元件的位置，如晶體管、電位計、電池等。

       測試設備時，合上S,，接通電源，將你的手指放在電極上。手指與電極間保持一定壓力。調整P：使檢流計M．的指針處于中間的零刻度線。如果使用零刻度線在一端的檢流計，應使指針指向零位。可以觀察到，隨著手指施加在電極上壓力的變化，檢流計的指針將會擺動。

      在審訊時，被測試者需要對電極保持恒定的壓力，不要使指針擺動。任何指針移動的發生都有可能說明被測試者在撤謊。測試過程中，你只需要提出問題，眼鏡時刻盯著刻度盤。當使用植物或其他生物做實驗時，程序是一樣的：首先使電橋平衡，電橋的任何失衡都可以從檢流計上看到。
