不少小家電產品是使用直流馬達的，因為直流馬達有很高的性價比并能提供很大的啟動扭矩。這些琳瑯滿目的小家電產品，包括了掛燙機機、榨汁機、攪拌機、破壁機、咖啡機、剃須刀、電動牙刷等。
直流電機在堵轉時沒有反電動勢，所以會產生數倍于正常工作電流的大電流，如此高的電流通過電刷流到線圈后將會產生很高的熱量，當線圈溫度上升到極限溫度之上，就會導致線圈絕緣層的破壞，導致電機徹底燒毀。

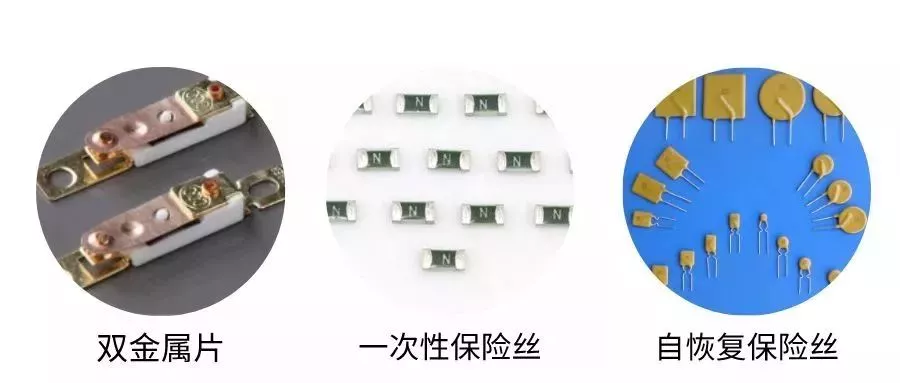

目前直流馬達的過流保護方案主要有一次性保險絲、雙金屬片、PPTC等三種。分析一下一次性保險絲FUSE、雙金屬片和自恢復保險絲PPTC三種方案的特點。
一次性保險絲/FUSE由于價格低廉、體積小、應用得比較廣泛，但為了防止一次性保險誤動作，所以選用保險絲的熔斷電流通常會比電機正常工作電流大很多，這樣在電機發生堵轉時，容易出現動作慢的問題，導致保護不及時。另外由于更換保險絲也增加了售后的費用。
雙金屬片是利用溫度變化時雙金屬片變形來實現保護的，對于溫度改變，雙金屬片可以迅速動作，但是由于它只對溫度敏感，所以安裝的位置要非常合理的設置，否則無法起到保護作用。雙金屬片在保護后由于溫度下降會重新啟動，如用戶忘記斷電，又正好在清理刀片，則有可能對用戶造成傷害。雙金屬片的觸點對于強感性負載容易產生火花，所以多次開關后容易發生觸點粘連或電阻變大等問題。
自恢復保險絲PPTC在正常情況下電阻很小，當有堵轉發生時，電流迅速增大，由于PPTC的發熱和電流平方成正比，所以PPTC溫度也迅速上升，當上升到轉折溫度時，PPTC阻抗會驟然增大。這樣就降低了電機線圈的電流。此后，將會有一個持續的小電流流過PPTC來維持高阻狀態，這個小電流并不足以支持電動機重新啟動，所以即使此刻用戶正在不斷電情況下清理攪拌機的刀片，電機也不會旋轉，從而保護了用戶的人身安全。只有客戶清理好刀片，斷電一段時間，等PPTC降溫后重新上電，電機才會重新啟動。
下載附件
2020-8-11 17:15 上傳
PPTC器件對震動和感性負載不敏感，對瞬間大電流也不敏感。所以非常適用于小家電電機堵轉保護應用上。PPTC的特點就是它對環境溫度是敏感的。所以在高溫和低溫下，相同堵轉電流的保護時間是不同的。高溫下保護時間會比低溫快很多。很多人也許認為滿足了高溫下的保護時間，低溫下保護時間會太慢，覺得保護效果不好，但實際上電機線圈在低溫下達到損壞的堵轉時間也比高溫下長很多，所以即使低溫下PPTC器件需要更長時間才會動作，它依然可以保護電機不會損壞。金開盛電子的PPTC產品已經有20多年的歷史。目前有豐富的產品可用在電機保護上，包括了高壓和低壓的產品。
PPTC保護方案優點： 可自行恢復，節約更換保險絲帶來的售后成本；·既能提高過流防護又能提供過壓浪涌防護； 使用單項TVS管，配合PPTC又能起到電源防反接的防護，一舉兩得。
應用領域： 消費類電子設備；小家電設備；兒童玩具。

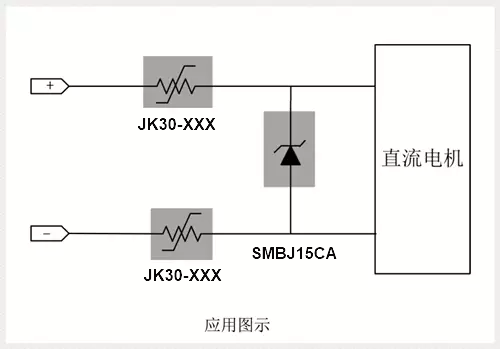

應用案例：
下載附件
2020-8-11 17:17 上傳
|
