關于flyMcu給STM32串口燒錄失敗中間的過程及自己踩坑和總結
芯片：CKS32F103C8T6的最小系統板，中科芯的
現象：FlyMcu點擊開始編程后，就會一直出于開始連接、連接超時、芯片無應答等情況

首先：設置BOOT0=1，BOOT1=0為燒錄模式；
然后我以為是我的FlyMcu設置出現了問題，然后開始檢查、查閱百度資料，按照百度來的設置還是始終不行，如圖所示；嘗試了網上的很多方法始終無解。

開始懷疑是不是芯片出問題了，（百度說的CKS和STM的F1系列完全兼容）然后就換了個方式下載，用ST-Link去接SWD接口調試下載，驗證成功下載，實驗現象正常，如下圖，大致排除是芯片的問題了；

正好家里還有個F1ZET6的板子，拿回去測試還是一樣的結果，FlyMcu顯示開始連接、連接超時，向上面的那張圖一樣；

其次就是串口模塊的問題，這個問題為什么排在芯片本身問題后面呢?因為這個串口模塊我之前才剛剛給esp8266燒寫程序成功，并完美運行了的，所以我本身就沒怎么懷疑這個下載器模塊的問題。但是問題肯定還是需要解決的，于是我還是換上了另一個我手上同型號（完全一模一樣）的CH340模塊，更換接上測試，結果還是一樣的。后來某個地方需要用到一個Microusb轉TTL的模塊，就自己用CH340N焊了一個簡易版(方拆卸)這樣的，然后就在STM32F103ZET6測試下載，居然成功下載和運行；
（PS：在另一片文章中我會說明一下Microusb轉TTL的模塊的詳細制作說明，有興趣的可以去看看，哈哈）

那就大概找到以前的下載失敗的問題了，是買的USB轉TTL模塊的問題。查閱了下說明文檔，我這個下載器是支持STC全系列的免冷啟動的，如下圖

全名：5代STC全系列單片機自動編程器免冷啟動下載USB轉TTL

所以，必須用普通的USB轉TTL CH340模塊才行，于是接著去測試CKS32F103C8T6板子，連接上電下載，結果現象還是一樣的開始連接。。。
那這到底是什么問題呢？BOOT模式設置正確、FlyMcu界面設置正確、自己做的CH340模塊也沒有問題、測試ZET6的demo也完全能下載成功正常運行；那么真相就只有一個，那就是出在CKS32F103C8T6這塊最小板上，所以最后又去某寶心痛的買了兩塊STM的最小系統板（STM32F103C8T6），如下圖，一塊藍色的一塊黑色的板子，到貨測試，激動人心的時刻來了，你沒有猜錯，兩塊板子（藍色和黑色的）均成功下載并運行，好了問題終得到了解決了！

后來經過多次測試，原來是CKS32F103C8T6那塊最小板按下復位鍵后根本連BootLeader都進不了，最后買的STM32F103C8T6的兩塊板子及STM32F103ZET6都能成功的進入到BootLeader，這就是本次測試所踩的一些坑及一些小心得體會！

1. 首先你肯定供電要正常，CH340的驅動需要安裝成功，這是基礎就不用多說；
2. 串口轉TTL模塊連接線確保是好的、RX與TX連接正確（C8T6：RX—A9，TX—A10；ZET6：RX—A9，TX—A10）；
3. 使用串口下載前，設置為燒錄模式：BOOT0=1(高電平)，BOOT1=0(低電平)，下載完后，可以設置回原來那樣都接低電平。；
4. 其次再是FlyMcu設置的問題：串口、波特率（F103的不要超過115200）、左下角模式、選項字節區、編程前重裝文件、校驗及編程后執行這些選項設置；
5. 加載生成的hex文件，并勾選右邊的編程前重裝文件，這樣，就不用每次下載程序，重新加載hex文件了。
6. 如果你是用買的USB轉TTL模塊，請選用正確的模塊，不要用我買成我的STC的這種（以前剩下的）了，注意分清一下USB轉TTL模塊與STC系列的下載器；
7. 買的最小板，如果不太懂的就盡量認準STM的買，因為淘寶上一些比較便宜的最小系統開發板就是用的中科芯的MCU，但是如果你使用的是SWD接口調試下載程序這些的，就還是完全沒得問題（親測）；
8. 根據實際硬件選擇“不使用RTS和DTR”或者“DTR的低電平復位，RTS高電平進BootLoader”等配置，根據實際硬件選擇即可；

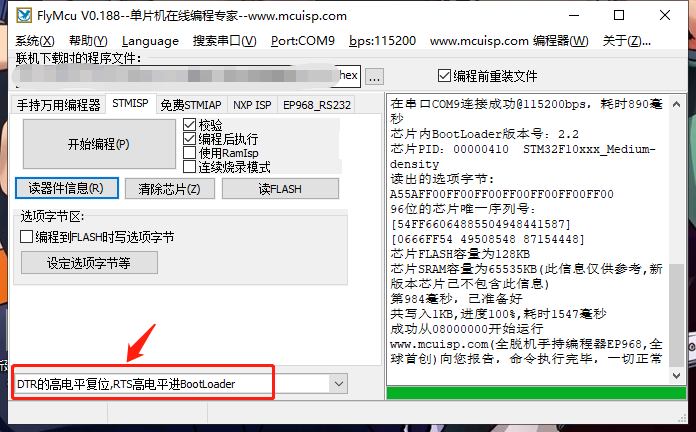

PS：使用FlyMcu給F103的C8T6串口下載程序，左下角的模式選擇無論是DTR低電平復位，RTS高電平進BootLeader還是DTR高電平復位，RTS高電平進BootLeader都是可行的（親測STM32F103C8T6有效），只需保證程序能進BootLeader即可燒寫。如下圖

好了，希望猿一的踩坑經驗能幫助到您！
