AT89S52單片機盆栽助長器的PCB原理圖+源程序設計

ID:375780 · 發表于 2020-6-26 18:18

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

單片機源程序如下:

/*頭文件*/
#include<reg52.h>
#include <intrins.h>
#define uint unsigned int
#define uchar unsigned char
#define yh 0x80 //LCD第一行的初始位置
#define er 0x80+0x40 //LCD第二行初始位置
sbit DHT=P1^7; //溫濕度傳感器數據線
sbit set_key=P1^2; //“設置”鍵 K1
sbit add_key=P1^3; //“加”鍵 K2
sbit cut_key=P1^4; // “減”鍵 K3
sbit rs=P1^0;
sbit en=P1^1;
sbit speak=P1^5; // 蜂鳴器
sbit JK1=P2^3; //加溫繼電器
sbit JK2=P2^2; //降溫繼電器
sbit JK3=P2^1; //加濕繼電器
sbit JK4=P2^0; //降濕繼電器
unsigned char shiZ,wenZ,check;
uchar flog4,temp,a;
uchar code tab1[]={"T: -H: -L: "}; //測量值顯示的固定字符
uchar code tab2[]={"RH: -H: -L: "};//報警值顯示的固定字符
uchar set_data[4]={50,10,70,40}; //報警初始值的設定,分別是溫度上限下限濕度上限下限
uchar XX[8]={0,0,0,0,0,0,0,0};
uchar tate[4];
uchar read_data[5];
void delay_10us()
{
uchar i;
i--;i--;i--;i--;i--;i--;
}
void delay_1ms(uint xms)//延時函數，有參函數
{
uint x,y;
for(x=xms;x>0;x--)
for(y=124;y>0;y--);
}
//****液晶寫入指令函數****//
void write_1602com(uchar com)
{
rs=0;//數據/指令選擇置為指令
P0=com;//送入數據
delay_1ms(1);
en=1;//拉高使能端，為制造有效的下降沿做準備
delay_1ms(1);
en=0;//en由高變低，產生下降沿，液晶執行命令
}
//***液晶寫入數據函數****//
void write_1602dat(uchar dat)
{
rs=1;//數據/指令選擇置為數據
P0=dat;//送入數據
delay_1ms(1);
en=1; //en置高電平，為制造下降沿做準備
delay_1ms(1);
en=0; //en由高變低，產生下降沿，液晶執行命令
}
//***液晶初始化函數****//
void lcd_init()
{
write_1602com(0x38);//設置液晶工作模式，意思：16*2行顯示，5*7點陣，8位數據
write_1602com(0x0c);//開顯示不顯示光標
write_1602com(0x06);//整屏不移動，光標自動右移
write_1602com(0x01);//清顯示
write_1602com(yh+0);//日歷顯示固定符號從第一行第1個位置之后開始顯示
for(a=0;a<14;a++)
{
write_1602dat(tab1[a]);//向液晶屏寫日歷顯示的固定符號部分
}
write_1602com(er+0);//時間顯示固定符號寫入位置，從第2個位置后開始顯示
for(a=0;a<15;a++)
{
write_1602dat(tab2[a]);//寫顯示時間固定符號，兩個冒號
}
}
/*****************溫濕度傳感器DHT11 讀一個字節函數******************/
uchar read_byte()
{
uchar value,i;
for(i=0;i<8;i++) //一個字節有八位所以用for循環
{
value=value<<1; //從字節高位開始讀需要移位
while(DHT==0);
delay_10us();
delay_10us();
delay_10us();
if(DHT) //判斷讀到是“1”還是“0”
{
value=value|0x01; //如果是“1” value的值就要加一
while(DHT!=0) //等待這一位數據結束因為70us的高電平表示“1”
{ //
DHT=1;
}
}
}
return value; //返回讀到的這一字節數據
}
/*****************溫濕度傳感器DHT11 讀數據函數******************/
/**一個完整的數據一共是五個字節******************/
void read_value()
{
uchar i;
DHT=0;
delay_1ms(20);
DHT=1;
delay_10us();
delay_10us();
delay_10us();
delay_10us();
if(DHT==0)
{
while(DHT!=1);
DHT=1;
while(DHT==1);
for(i=0;i<5;i++)
{
read_data[i]=read_byte();//將讀到的五個字節數據放到數組read_data【5】中
}
}
}
/**********處理讀到的溫濕度數據******************/
void pro_value()
{
read_value();
temp=read_data[0]+read_data[1]+read_data[2]+read_data[3];
if(read_data[4]==temp) //檢測讀到的數據是否正確
{
shiZ=read_data[0]; //濕度整數部分
wenZ=read_data[2]; // 溫度整數部分
}
tate[0]=wenZ/10; //將溫濕度的整數部分的十位和個位分開
tate[1]=wenZ%10; //分開后的數據存放在數組tate【4】中以供lcd顯示
tate[2]=shiZ/10;
tate[3]=shiZ%10;
}
/********** 報警處理函數******************/
void baojing()
{
if((set_data[2]<shiZ)||(set_data[3]>shiZ)) //判斷是否有報警如果有就進入函數 然后再判斷具體是哪個值報警
{
speak=0;
// if(set_data[0]<wenZ) //如果溫度超過上限降溫
// {
// JK2=0;
// }
// else
// {
// JK2=1;
// }
// if(set_data[1]>wenZ) //如果溫度低于下限升溫
// {
// JK1=0;
// }
// else
// {
// JK1=1;
// }
if(set_data[2]<shiZ) //如果濕度超過上限降濕
{
JK4=0;
}
else
{
JK4=1;
}
if(set_data[3]>shiZ) //如果濕度低于下限加濕
{
JK3=0;
}
else
{
JK3=1;
}
}
else //沒有報警情況的出現
{
speak=1; //蜂鳴器不響
JK1=1;
JK2=1; //
JK3=1;
JK4=1;
}
}
/**********顯示函數******************/
void display2() //測量顯示
{
write_1602com(yh+2);
for(a=0;a<2;a++)
{
write_1602dat(tate[a]+0x30);
}
write_1602com(er+3);
for(a=2;a<4;a++)
{
write_1602dat(tate[a]+0x30);
}
}
void pros_Sdata()//顯示四個報警值
{
uchar i;
for(i=0;i<4;i++)
{
XX[2*i]=set_data[i]/10;
XX[2*i+1]=set_data[i]%10;
}
write_1602com(yh+7); //顯示溫度上限
for(a=0;a<2;a++)
{
write_1602dat(XX[a]+0x30);
}
write_1602com(yh+12); //顯示溫度下限
for(a=2;a<4;a++)
{
write_1602dat(XX[a]+0x30);
}
write_1602com(er+8); //顯示濕度上限
for(a=4;a<6;a++)
{
write_1602dat(XX[a]+0x30);
}
write_1602com(er+13); //顯示濕度下限
for(a=6;a<8;a++)
{
write_1602dat(XX[a]+0x30);
}
}
void key()
{
if(set_key==0)
{
delay_1ms(5);
if(set_key==0)
{
flog4=flog4+1;
if(flog4>4)
{
flog4=0;
}
while(set_key==0);
}
}
if(flog4==1) //修改溫度上限
{
if(add_key==0)
{
delay_1ms(5);
if(add_key==0)
{
set_data[0]=set_data[0]+1;
while(add_key==0);
if(set_data[0]>99)
{
set_data[0]=99;
}
}
}
if(cut_key==0)
{
delay_1ms(5);
if(cut_key==0)
{
set_data[0]=set_data[0]-1;
while(cut_key==0);
if(set_data[0]<=0)
{
set_data[0]=0;
}
}
}
pros_Sdata();
}
if(flog4==2) //修改溫度下限
{
if(add_key==0)
{
delay_1ms(5);
if(add_key==0)
{
set_data[1]=set_data[1]+1;
while(add_key==0);
if(set_data[1]>99)
{
set_data[1]=99;
}
}
}
if(cut_key==0)
{
delay_1ms(5);
if(cut_key==0)
{
set_data[1]=set_data[1]-1;
while(cut_key==0);
if(set_data[1]<=0)
{
set_data[1]=0;
}
}
}
pros_Sdata();
}
if(flog4==3) //修改濕度上限
{
if(add_key==0)
{
delay_1ms(5);
if(add_key==0)
{
set_data[2]=set_data[2]+1;
while(add_key==0);
if(set_data[2]>99)
{
set_data[2]=99;
}
}
}
if(cut_key==0)
{
delay_1ms(5);
if(cut_key==0)
{
set_data[2]=set_data[2]-1;
while(cut_key==0);
if(set_data[2]<=0)
{
set_data[2]=0;
}
}
}
pros_Sdata();
}
if(flog4==4)//修改濕度下限
{
if(add_key==0)
{
delay_1ms(5);
if(add_key==0)
{
set_data[3]=set_data[3]+1;
while(add_key==0);
if(set_data[3]>99)
{
set_data[3]=99;
}
}
}
if(cut_key==0)
{
delay_1ms(5);
if(cut_key==0)
{
set_data[3]=set_data[3]-1;
while(cut_key==0);
if(set_data[3]<=0)
{
set_data[3]=0;
}
}
}
pros_Sdata();
}
}
/**********主函數******************/
void main()
{
lcd_init();
pros_Sdata();
while(1)
{
key();
if(flog4==0)
{
pro_value();
display2();
baojing();
}
}
}

復制代碼

所有資料51hei提供下載:

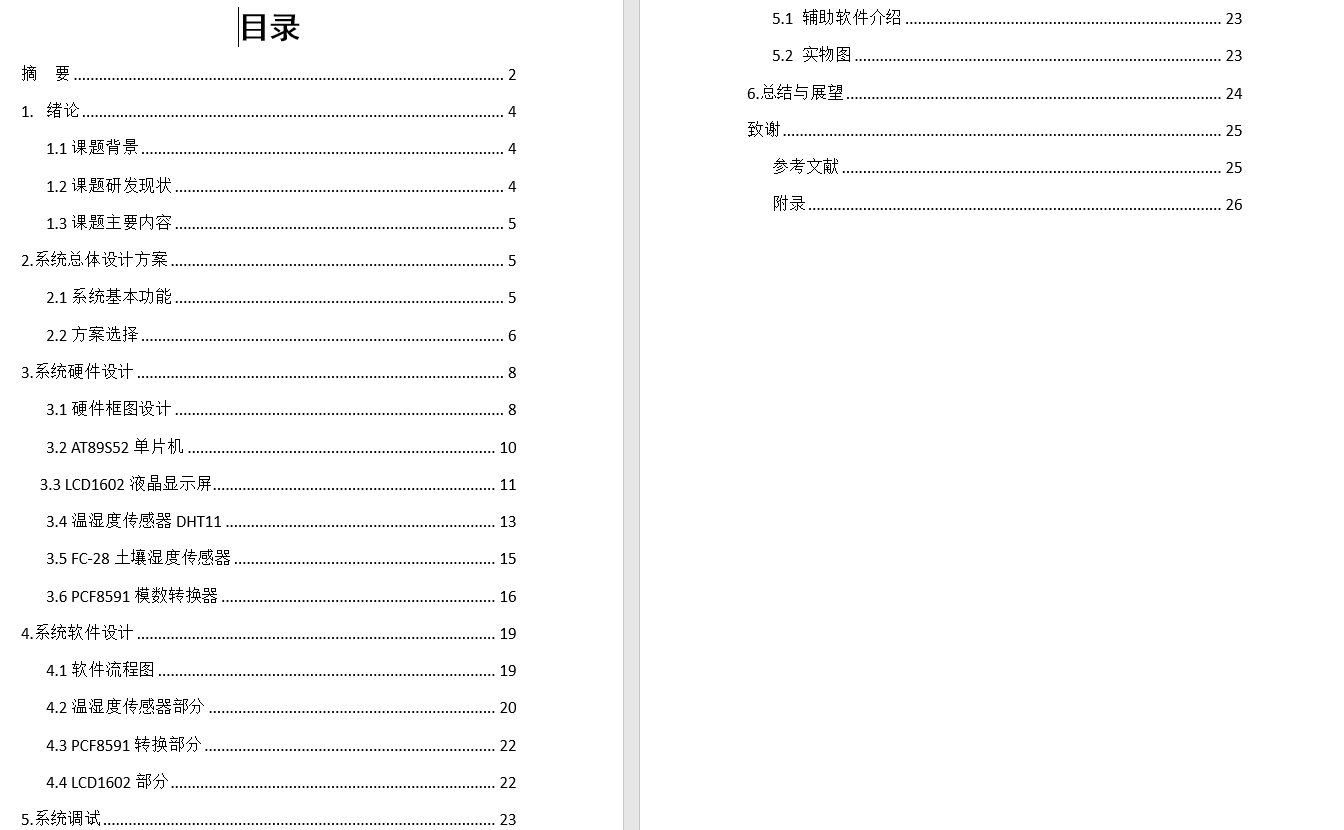

基于AT89S52的盆栽助長器的設計.zip (6.53 MB, 下載次數: 106)

ID:1038452 · 發表于 2022-7-5 17:35

大佬請問一下那個數模轉換那一部分怎么實現的呀，就是那個土壤濕度傳感器的模擬信號轉換成數字信號的那個

ID:1050605 · 發表于 2023-12-15 03:34

好牛啊，感謝分享，幫大忙了
