單片機+數字電子時鐘Proteus仿真程序設計

[復制鏈接]
跳轉到指定樓層
樓主
本文件是單片機技術時鐘震蕩的仿真圖，是我設計所作的，需要的可以來自取

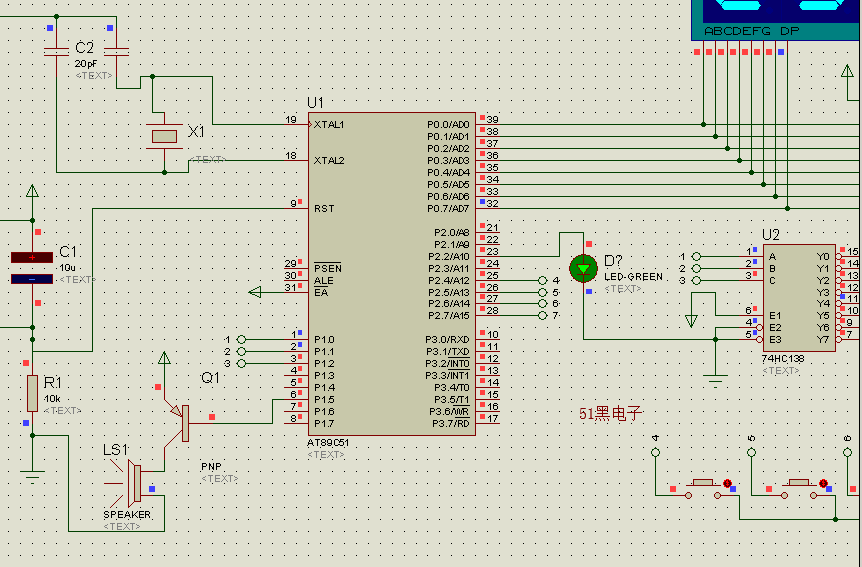

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


單片機源程序如下:
  1. #include<reg52.h>
  2. #define uchar unsigned char
  3. #define uint unsigned int
  4. #define play P0 //數據輸出口
  5. sbit LSA=P1^0;
  6. sbit LSB=P1^1;
  7. sbit LSC=P1^2;
  8. sbit led=P2^2; //鬧鐘檢測
  9. sbit k1=P2^7;//        功能切換
  10. sbit k2=P2^6;//設置加
  11. sbit k3=P2^5;//         設置減
  12. sbit k4=P2^4; //設置位選
  13. sbit beet=P1^5; //蜂鳴器輸出口
  14. uchar y;//按鍵松開
  15. uchar kai;//鬧鐘開啟標志
  16. uchar she;// 位選標志  取值范圍0 1 2 3
  17. uchar t;//時間計數
  18. uchar num;//功能切換  取值范圍 0 1 2 。0時鐘設置，1日期設置，2鬧鐘設置
  19. uchar fen;
  20. uchar shi;
  21. uchar miao;
  22. uchar yue;
  23. uchar nian;
  24. uchar ri;
  25. uchar shijian[8];//用來臨時存放數據的數組 ，存放的是要顯示的內容
  26. uchar  shi1; //鬧鈴時
  27. uchar fen1;         //鬧鈴分
  28. unsigned char code shuma[16]={
  29. 0x3f,0x06,0x5b,0x4f,
  30. 0x66,0x6d,0x7d,0x07,                  //數碼管顯示數組0到9, - ，和學號
  31. 0x7f,0x6f,0x40,0x00,                  //8 9 10 11
  32. 0x40,0x40,0x40  };
  33. uchar brunyue[12]={31,28,31,30,31,30,31,31,30,31,30,31};
  34. uchar runyue[12]={31,29,31,30,31,30,31,31,30,31,30,31};
  35. void zhongshe();
  36. void qishe();
  37. void naoshe();
  38. void shezhi();
  39. void delay10ms(void)   //誤差 0us
  40. {
  41.     unsigned char a,b,c;
  42.     for(c=1;c>0;c--)
  43.         for(b=38;b>0;b--)
  44.             for(a=130;a>0;a--);
  45. }
  46. void delay(unsigned int a)   //
  47. {
  48.     unsigned int b,c;
  49.     for(c=a;c>0;c--)
  50.         for(b=500;b>0;b--);
  51.
  52. }
  53. void naozhong()
  54. {   uint a,m;
  55.         if((shi1==shi)&&(fen1==fen)&&(kai%2))
  56.           {                 for(m=20;m>0;m--)
  57.                for(a=10;a>0;a--)
  58.                    if((k1==0)||(k2==0)||(k3==0)||(k4==0))//按任意鍵 停止鬧鈴
  59.                   { kai=0;break;  }
  60.                     else
  61.                      beet=~beet;
  62.            }
  63. }
  64. void plays()                          //輸出顯示數組中的值***********************************************************************************
  65. {
  66.         unsigned char i;
  67.         unsigned int j;
  68.         for(i=0;i<8;i++)
  69.         {
  70.                 switch(i)         //位選，選擇點亮的數碼管，
  71.                 {
  72.                         case(0):
  73.                                 LSA=0;LSB=0;LSC=0; break;//選中第0位
  74.                         case(1):
  75.                                 LSA=1;LSB=0;LSC=0; break;//選中第1位
  76.                         case(2):
  77.                                 LSA=0;LSB=1;LSC=0; break;//選中第2位
  78.                         case(3):
  79.                                 LSA=1;LSB=1;LSC=0; break;//選中第3位
  80.                         case(4):
  81.                                 LSA=0;LSB=0;LSC=1; break;//選中第4位
  82.                         case(5):
  83.                                 LSA=1;LSB=0;LSC=1; break;//選中第5位
  84.                         case(6):
  85.                                 LSA=0;LSB=1;LSC=1; break;//選中第6位
  86.                         case(7):
  87.                                 LSA=1;LSB=1;LSC=1; break;//選中第7位
  88.                 }
  89.                  play=shuma[shijian[i]]; //顯示數組中選中的元素代表的值
  90.                  if(t>50)
  91.              {                 switch(she)
  92.                      {
  93.                        case(3):
  94.                           if((i==0)||(i==1))
  95.                           play=0x00; break;
  96.                        case(2):
  97.                           if((i==3)||(i==4))
  98.                           play=0x00; break;
  99.                        case(1):
  100.                           if((i==6)||(i==7))
  101.                           play=0x00; break;
  102.                      }
  103.          }
  104.                  j=10;                                                 //掃描間隔時間設定
  105.                 while(j--);
  106.                 play=0x00;//消隱
  107.         }
  108. }
  109. void nao()                                //把鬧鐘賦值給數組
  110. {  shijian[7]=kai; //鬧鐘開啟標志
  111.    shijian[6]=11;
  112.    shijian[5]=11;
  113.    shijian[4]=fen1%10;
  114.    shijian[3]=fen1/10;
  115.    shijian[2]=10;
  116.    shijian[1]=shi1%10;
  117.    shijian[0]=shi1/10;

  119. }
  120. void rili()                                 //日期賦值給數組
  121. {  shijian[7]=ri%10;
  122.    shijian[6]=ri/10;
  123.    shijian[5]=10;
  124.    shijian[4]=yue%10;
  125.    shijian[3]=yue/10;
  126.    shijian[2]=10;
  127.    shijian[1]=nian%10;
  128.    shijian[0]=nian/10;
  129. }
  130. void zhong()                                //電子鐘賦值給數組
  131. { shijian[7]=miao%10;
  132.           shijian[6]=miao/10;
  133.           shijian[5]=10;
  134.           shijian[4]=fen%10;
  135.           shijian[3]=fen/10;
  136.           shijian[2]=10;
  137.           shijian[1]=shi%10;
  138.           shijian[0]=shi/10;
  139. }
  140. void xuehao()                                //學號賦值給數組************************************************************************
  141. {     shijian[0]=10;
  142.           shijian[1]=2;
  143.           shijian[2]=3;
  144.           shijian[3]=12;
  145.           shijian[4]=13;
  146.           shijian[5]=14;
  147.           shijian[6]=2;
  148.           shijian[7]=8;
  149. }
  150. void chushizhuangtai()//初始狀態設置 上電復位后 依次顯示學號 和制造日期************************************************************************************************
  151.     {
  152.               uint csj;
  153.               for(csj=500;csj>1;csj--)
  154.                   { xuehao();
  155.                plays();
  156.                    delay(1);
  157.                plays();//顯示學號
  158.                   }
  159.                   for(csj=300;csj>1;csj--)
  160.                   { rili();
  161.                plays();
  162.                delay(1);//顯示日期
  163.                     plays();
  164.                   }
  165.         }
  166. void InitTimer0(void)//開定時器0中斷 設定10ms**************************************************************************
  167. {
  168.      TMOD = 0x01;
  169.     TH0 = 0x0D8;
  170.     TL0 = 0x0F0;
  171.     EA = 1;
  172.     ET0 = 1;
  173.     TR0 = 1;
  174. }        //*****************************************************************************************************************
  175. void shezhi()//在有位選信號（也就是she不等于零）的條件下，判斷k2,k3是否有鍵按下，并根據當前所處的模式切換到對應的處理函數
  176. {  if((she!=0)&&((k2==0)||(k3==0))) //
  177.    {  delay10ms();
  178.    if((she!=0)&&((k2==0)||(k3==0))) //如果 有加減鍵按下 且標志位 she 在不在 0 狀態
  179.          {
  180.            switch(num)
  181.                  { case(0):
  182.                                     zhongshe(); break;
  183.                    case(1):
  184.                           qishe(); break;
  185.                    case(2):
  186.                                      naoshe();break;
  187.                  }
  188.          }
  189.    }
  190. }
  191. //*******************************************************************************************
  192. void main()
  193. {
  194.
  195.     num=0;kai=1;she=0;
  196.         fen1=1;shi1=12;
  197.         miao=0;fen=0;        shi=12;
  198.     ri=21;        yue=6;        nian=16;
  199.         chushizhuangtai();
  200.     InitTimer0();
  201.         while(1)
  202.         {
  203.         if(k1==0)
  204.            {delay10ms();
  205.                     if(k1==0)
  206.                          {num=(num+4)%3;
  207.                           she=0;}
  208.                          led=~led;
  209.                          while(!k1) ;}
  210.          if(k4==0)
  211.            {delay10ms();
  212.                     if(k4==0)
  213.                   she=(she+5)%4;
  214.                   while(!k4) ;
  215.            }
  216.      shezhi();
  217.          naozhong();
  218.                  plays();
  219.
  220.         }
  221. }
  222. //**********************************************************************************************************************
  223. void Timer0Interrupt(void) interrupt 1                //作用。 1,每秒加一計數。2，處理模式轉換標志 實現模式切換
  224. {
  225.     TH0 = 0x0D8;
  226.     TL0 = 0x0F0;     //初值 55536 一次中段時間 10ms
  227.           t++;
  228.           if(t==100)
  229.                 { t=0;
  230.                   miao++;
  231.                   if(miao>59)
  232.                   { miao=0;
  233.                           fen++;
  234.                           if(fen>59)
  235.                           {
  236.                             fen=0;
  237.                             shi++;
  238.                               if(shi>23)
  239.                                    {
  240.                                     shi=0;
  241.                                         ri++;
  242.                                                 if(nian%4==0)
  243.                                                 { if(ri>runyue[yue-1])
  244.                                                         {   ri=1;
  245.                                    yue++;  }
  246.                                                         if(yue>12)
  247.                                                           {  yue=1;
  248.                                                                 nian++;        }
  249.                                                  }
  250.                                                  else
  251.                                                  {if(ri>brunyue[yue-1])
  252.                                                       {
  253.                                                                ri=0;
  254.                                                                      yue++;
  255.                                                          }
  256.                                                                   if(yue>12)
  257.                                                                   {
  258.                                                                    yue=0;
  259.                                                                    nian++ ;
  260.                                                                    }

  262.                                                    }
  263.                              }
  264.                         }
  265.                       }
  266.                 }
  267.         switch(num)
  268.         {
  269.            case(0):
  270.                    zhong();break; // 把時鐘的值裝入數組。
  271.            case(1):
  272.                    rili();break;// 把日期的值裝入數組。
  273.            case(2):
  274.                    nao();break;        // 把鬧鐘的值裝入數組。
  275.            default:
  276.                    zhong();//
  277.         }
  278. }
  279. //***********************************************************************************************************************
  280. void zhongshe()//處于時鐘狀態下，當有加減信號時的處理
  281. {
  282.    switch(she)
  283.      {
  284.        case(1):
  285.                 miao=0;InitTimer0();break;
  286.        case(2): // 位選信號為分
  287.                if(k2==0)
  288.                             fen=(fen+61)%60;//如果加信號，則分加一。否則減一
  289.                    else
  290.                     fen=(fen+59)%60;
  291.                    break;
  292.        case(3):        //位選信號為時
  293.                    if(k2==0)
  294.                                shi=(shi+25)%24;
  295.                    else
  296.                               shi=(shi+23)%24;
  297.                               break;
  298.      }
  299.   while((!k2)||(!k3)) ;        //松手檢測
  300. }
  301. void naoshe() //同上
  302. {
  303.        switch(she)
  304.          {
  305.            case(1):
  306.                    if(kai==1)
  307.                           kai=0;
  308.                        else kai=1; break;//鬧鐘的開關
  309.            case(2):
  310.                    if(k2==0)
  311.                                   fen1=(fen1+61)%60;
  312.                        else
  313.                           fen1=(fen1+59)%60;
  314.                        break;
  315.            case(3):
  316.                        if(k2==0)
  317.                                      shi1=(shi1+25)%24;
  318.                        else
  319.                                     shi1=(shi1+23)%24;
  320.                                   break;
  321.           }
  322.        while((!k2)||(!k3)) ;
  323. }
  324. void qishe()  //同上
  325. {
  326.      switch(she)
  327.         {
  328.            case(1):
  329.                    if(k2==0)
  330.                      {
  331.                                            if(nian%4==0)
  332.                                   ri=(ri+runyue[yue-1]+2)%(runyue[yue-1]+1) ;
  333.                                else
  334.                                       ri=(ri+brunyue[yue-1]+2)%(brunyue[yue-1]+1);
  335.                      }
  336.
  337.                        else
  338.                      {
  339.                                            if(nian%4==0)
  340.                                    ri=(ri+runyue[yue-1])%(runyue[yue-1]+1) ;
  341.                        else
  342.                                   ri=(ri+brunyue[yue-1])%(brunyue[yue-1]+1);
  343.                      }
  344.                           break;
  345.             case(2):
  346.                        if(k2==0)
  347.                            yue=(yue+14)%13;
  348.                        else
  349.                            yue=(yue+12)%13;
  350.                        break;
  351.              case(3):
  352.                         if(k2==0)
  353.                            nian++;
  354.                        else
  355.                            nian--;
  356.           }
  357.       while((!k2)||(!k3)) ;
  358. }
復制代碼

所有資料51hei提供下載:
數字電路設計.rar (720.29 KB, 下載次數: 77)
