單片機+DAC0832作為信號發生器源程序+Proteus仿真 帶按鍵可調

[復制鏈接]
跳轉到指定樓層
樓主

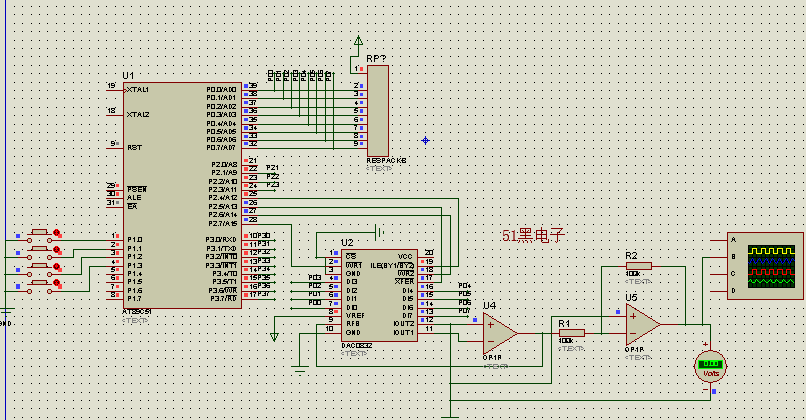

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


單片機源程序如下:
  1. #include<reg52.h> //包含頭文件，一般情況不需要改動，頭文件包含特殊功能寄存器的定義
  2. #include <intrins.h>
  3. #define uchar unsigned char
  4. #define uint  unsigned int
  5. #define DA_DP P0

  7. sbit DAILE = P2^4;
  8. sbit DAWR2 = P2^5;
  9. sbit DAXFER= P2^6;
  10. sbit DAWR1 = P2^7;

  12. sbit key1=P1^0;
  13. sbit key2=P1^1;
  14. sbit key3=P1^2;
  15. sbit key4=P1^3;

  17. uint code sin[256]={0x80,0x83,0x86,0x89,0x8c,0x8f,0x92,0x95,
  18.                         0x98,0x9c,0x9f,0xa2,0xa5,0xa8,0xab,0xae,
  19.                                 0xb0,0xb3,0xb6,0xb9,0xbc,0xbf,0xc1,0xc4,
  20.                                 0xc7,0xc9,0xcc,0xce,0xd1,0xd3,0xd5,0xd8,
  21.                                 0xda,0xdc,0xde,0xe0,0xe2,0xe4,0xe6,0xe8,
  22.                                 0xea,0xec,0xed,0xef,0xf0,0xf2,0xf3,0xf4,
  23.                                 0xf6,0xf7,0xf8,0xf9,0xfa,0xfb,0xfc,0xfc,
  24.                                 0xfd,0xfe,0xfe,0xff,0xff,0xff,0xff,0xff,
  25.                                 0xff,0xff,0xff,0xff,0xff,0xff,0xfe,0xfe,
  26.                         0xfd,0xfc,0xfc,0xfb,0xfa,0xf9,0xf8,0xf7,
  27.                                 0xf6,0xf5,0xf3,0xf2,0xf0,0xef,0xed,0xec,
  28.                                 0xea,0xe8,0xe6,0xe4,0xe3,0xe1,0xde,0xdc,
  29.                                 0xda,0xd8,0xd6,0xd3,0xd1,0xce,0xcc,0xc9,
  30.                                 0xc7,0xc4,0xc1,0xbf,0xbc,0xb9,0xb6,0xb4,
  31.                                 0xb1,0xae,0xab,0xa8,0xa5,0xa2,0x9f,0x9c,
  32.                                 0x99,0x96,0x92,0x8f,0x8c,0x89,0x86,0x83,
  33.                                 0x80,0x7d,0x79,0x76,0x73,0x70,0x6d,0x6a,
  34.                                 0x67,0x64,0x61,0x5e,0x5b,0x58,0x55,0x52,
  35.                         0x4f,0x4c,0x49,0x46,0x43,0x41,0x3e,0x3b,
  36.                                 0x39,0x36,0x33,0x31,0x2e,0x2c,0x2a,0x27,
  37.                                 0x25,0x23,0x21,0x1f,0x1d,0x1b,0x19,0x17,
  38.                                 0x15,0x14,0x12,0x10,0x0f,0x0d,0x0c,0x0b,
  39.                                 0x09,0x08,0x07,0x06,0x05,0x04,0x03,0x03,
  40.                                 0x02,0x01,0x01,0x00,0x00,0x00,0x00,0x00,
  41.                                 0x00,0x00,0x00,0x00,0x00,0x00,0x01,0x01,
  42.                                 0x02,0x03,0x03,0x04,0x05,0x06,0x07,0x08,
  43.                                 0x09,0x0a,0x0c,0x0d,0x0e,0x10,0x12,0x13,
  44.                                 0x15,0x17,0x18,0x1a,0x1c,0x1e,0x20,0x23,
  45.                         0x25,0x27,0x29,0x2c,0x2e,0x30,0x33,0x35,
  46.                                 0x38,0x3b,0x3d,0x40,0x43,0x46,0x48,0x4b,
  47.                                 0x4e,0x51,0x54,0x57,0x5a,0x5d,0x60,0x63,
  48.                                 0x66,0x69,0x6c,0x6f,0x73,0x76,0x79,0x7c
  49.                                };
  50. uint code stright[]={0x00,0x02,0x04,0x06,0x08,0x0a,0x0c,0x0e,
  51.                                          0x10,0x12,0x14,0x16,0x18,0x1a,0x1c,0x1e,
  52.                                          0x20,0x22,0x24,0x26,0x28,0x2a,0x2c,0x2e,
  53.                                          0x30,0x32,0x34,0x36,0x38,0x3a,0x3c,0x3e,
  54.                                          0x40,0x42,0x44,0x46,0x48,0x4a,0x4c,0x4e,
  55.                                          0x50,0x52,0x54,0x56,0x58,0x5a,0x5c,0x5e,
  56.                                          0x60,0x62,0x64,0x66,0x68,0x6a,0x6c,0x6e,
  57.                                          0x70,0x72,0x74,0x76,0x78,0x7a,0x7c,0x7e,
  58.                                          0x80,0x82,0x84,0x86,0x88,0x8a,0x8c,0x8e,
  59.                                          0x90,0x92,0x94,0x96,0x98,0x9a,0x9c,0x9e,
  60.                                          0xa0,0xa2,0xa4,0xa6,0xa8,0xaa,0xac,0xae,
  61.                                          0xb0,0xb2,0xb4,0xb6,0xb8,0xba,0xbc,0xbe,
  62.                                          0xc0,0xc2,0xc4,0xc6,0xc8,0xca,0xcc,0xce,
  63.                                          0xd0,0xd2,0xd4,0xd6,0xd8,0xda,0xdc,0xde,
  64.                                          0xe0,0xe2,0xe4,0xe6,0xe8,0xea,0xec,0xee,
  65.                                          0xf0,0xf2,0xf4,0xf6,0xf8,0xfa,0xfc,0xfe,
  66.                                          /*          0xfc,0xfa,0xf8,0xf6,0xf4,0xf2,0xf0,
  67.                                          0xee,0xec,0xea,0xe8,0xe6,0xe4,0xe2,0xe0,
  68.                                          0xce,0xcc,0xca,0xc8,0xc6,0xc4,0xc2,0xc0,
  69.                                          0xbe,0xbc,0xba,0xb8,0xb6,0xb4,0xb2,0xb0,
  70.                                          0xae,0xac,0xaa,0xa8,0xa6,0xa4,0xa2,0xa0,
  71.                                          0x9e,0x9c,0x9a,0x98,0x96,0x94,0x92,0x90,
  72.                                          0x8e,0x8c,0x8a,0x88,0x86,0x84,0x82,0x80,
  73.                                          0x7e,0x7c,0x7a,0x78,0xf6,0x74,0x72,0x70,
  74.                                          0x6e,0x6c,0x6a,0x68,0x66,0x64,0x62,0x60,
  75.                                          0x5e,0x5c,0x5a,0x58,0x56,0x54,0x52,0x50,
  76.                                          0x4e,0x4c,0x4a,0x48,0x46,0x44,0x42,0x40,
  77.                                          0x3e,0x3c,0x3a,0x38,0x36,0x34,0x32,0x30,
  78.                                          0x2e,0x2c,0x2a,0x28,0x26,0x24,0x22,0x20,
  79.                                          0x1e,0x1c,0x1a,0x18,0x16,0x14,0x12,0x10,
  80.                                          0x0e,0x0c,0x0a,0x08,0x06,0x04,0x02,*/
  81.                                          };

  83. uint i;
  84. uchar Choose;
  85. void delay_ms(uchar t)
  86. {
  87.         uchar i,j;
  88.         for(i=t;i>0;i--)
  89.                 for(j=123;j>0;j--);
  90. }
  91. void DAC0832(unsigned char dat)
  92. {
  93.         DAILE = 1;
  94.         DAWR1 = 0;
  95.         DAXFER = 0;
  96.         DAWR2 = 0;
  97.         DA_DP = dat;
  98. }

  100. void InitTimer0(void)
  101. {
  102.     TMOD = 0x01;
  103.     TH0 = 0x0F8;
  104.     TL0 = 0x30;
  105.     EA = 1;
  106.     ET0 = 1;
  107.     TR0 = 1;
  108. }
  109. void KeyScanf()
  110. {
  111.         if(!key1)
  112.         {
  113.                 delay_ms(10);
  114.                 if(!key1)
  115.                 {
  116.                         i=0;
  117.                         Choose=1;
  118.                         while(key1==0);
  119.                 }
  120.         }
  121.         if(!key2)
  122.         {
  123.                 delay_ms(10);
  124.                 if(!key2)
  125.                 {
  126.                         i=0;
  127.                         Choose=2;
  128.                         while(key2!=0);
  129.                 }
  130.         }
  131.         if(!key3)
  132.         {
  133.                 delay_ms(10);
  134.                 if(!key3)
  135.                 {
  136.                         i=0;
  137.                         Choose=3;
  138.                         while(key3==0);
  139.                 }
  140.         }
  141.         if(!key4)
  142.         {
  143.                 delay_ms(10);
  144.                 if(!key4)
  145.                 {
  146.                         i=0;
  147.                         Choose=4;
  148.                         while(key4==0);
  149.                 }
  150.         }

  152. }
  153. void main(void)
  154. {
  155.     InitTimer0();
  156.         while(1)
  157.         {
  158.                 KeyScanf();
  159.         }
  160. }
  161. void RectangularWave()
  162. {
  163.         if(i<129)
  164.                 DAC0832(0xff);
  165.         else
  166.         {
  167.                 DAC0832(0x00);
  168.         }
  169.         i++;
  170. }
  171. void SinWave()
  172. {
  173.         DAC0832(sin[i]);
  174.         i++;
  175. }
  176. void TriangleWave()
  177. {
  178.         if(i<128)
  179.                 DAC0832(stright[i]);
  180.         else
  181.                 DAC0832(stright[255-i]);
  182. ……………………

  184. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

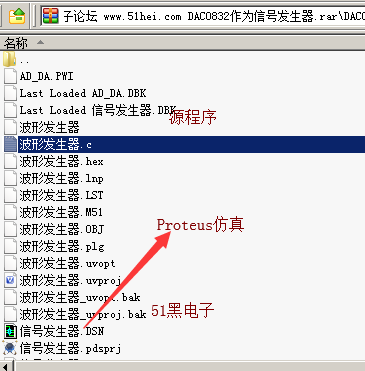

所有資料51hei提供下載:
DAC0832作為信號發生器.rar (115.77 KB, 下載次數: 45)
