手柄核心控制芯片采用STM32F103C8t6，48腳封裝。其原理圖如下：

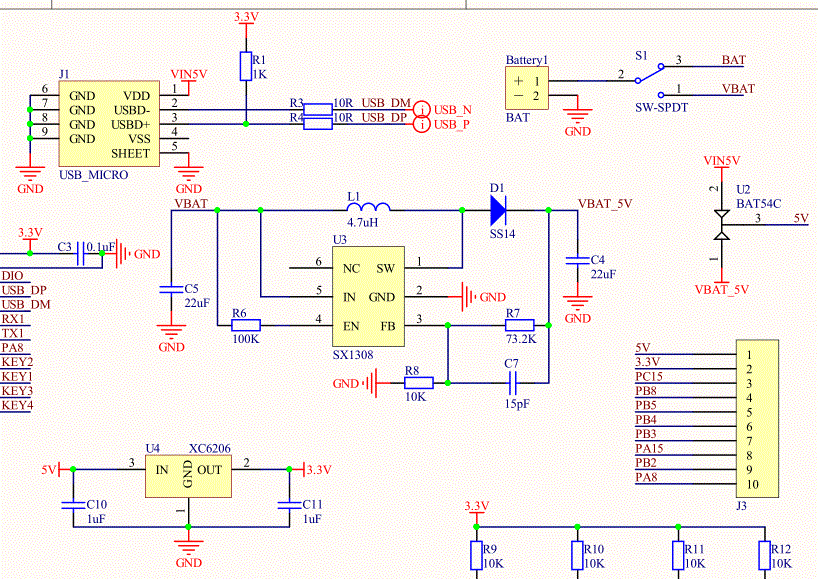

電源電路可以選擇電池供電也可以選擇USB供電，USB使用USB_MICRO,電池充電芯片使用SX1308，單片機降壓電路芯片使用XC6006，如圖：

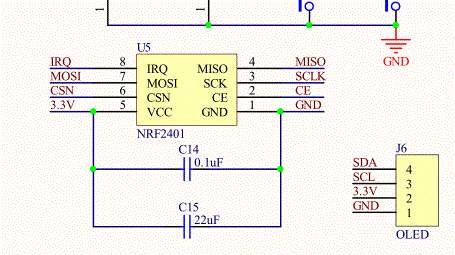

通訊電路使用的是NRF2401，穩定且價格便宜；顯示使用的IIC通信的OLED模塊，接口少，方便

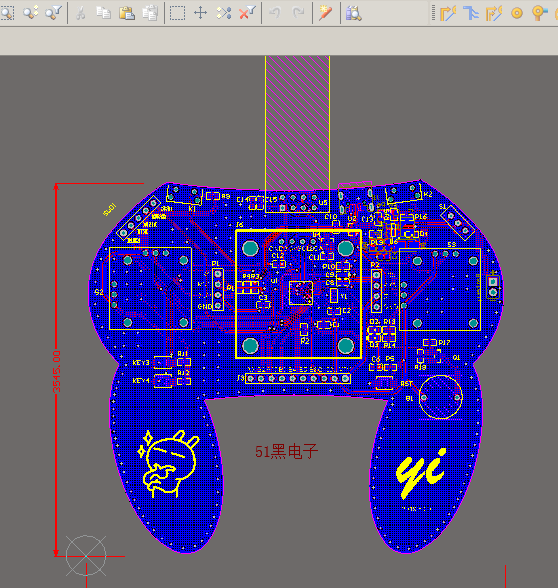

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)注意,沒有源程序
下載附件
2020-6-13 22:35 上傳

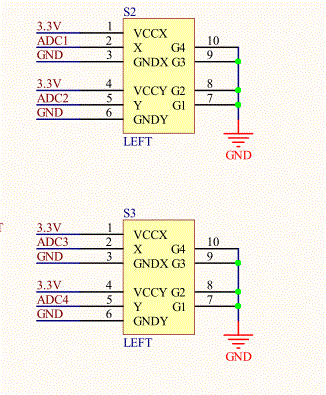

控制使用電位器如圖：
|
-
(28.38 KB, 下載次數: 88)
下載附件
2020-6-13 16:24 上傳
-
(25.98 KB, 下載次數: 118)
下載附件
2020-6-13 16:23 上傳
-
(99.89 KB, 下載次數: 143)
下載附件
2020-6-13 16:20 上傳
-
(81.08 KB, 下載次數: 145)
下載附件
2020-6-13 16:17 上傳
-
(4.7 KB, 下載次數: 125)
下載附件
2020-6-13 22:35 上傳
-
-
手柄1.1.zip
2020-6-13 16:26 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
69.01 KB, 下載次數: 59, 下載積分: 黑幣 -5
原理圖
-
-

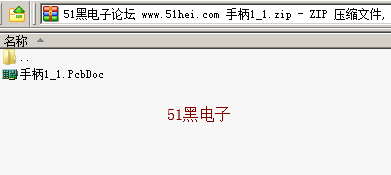

手柄1_1.zip
2020-6-13 16:26 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
3.51 MB, 下載次數: 68, 下載積分: 黑幣 -5
PCB
-
-
手柄1_1.pdf
2020-6-13 16:26 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
999.39 KB, 下載次數: 56, 下載積分: 黑幣 -5
原理圖+PCB+BOOM
