整個教程的目錄：一.Onenet平臺配置及M5311配置（本章）
二.STM32連接HLW8032采集電參數三.整體測試M5311核心板官網資料下載：http://dwz.date/aT8c
HLW8032計量模塊資料下載：
鏈接：https://pan.baidu.com/s/1gN1PVEEKmINgDYsWVlPCTQ 提取碼：i59p
關于HLW8032模塊的操作可以參看這篇文章：
https://blog.csdn.net/qishi3250/article/details/103546632
實現的功能：1.測量用電設備的有功功率、電流和電壓有效值和用電量；
2.電參數通過nb-iot上傳到Onenet，可以在后臺實時監控數據；
3.可以通過Onenet后臺發送指令控制電參數是否上傳（可以拓展繼電器控制）。
需要的材料：
1.一個STM32芯片，我這里用的是正點原子的mini開發板，型號：STM32F103RCT6
http://dwz.date/aTyF 剛剛看了一下，竟然降價了。131元，大學我買的時候168塊，虧了一個億。。。。
2.ST-Link下載器，主要用來給STM32單片機下載程序的，有其他的仿真下載器也是可以的。當然，用串口也是可以下載的，就是比較麻煩，我比較喜歡用仿真器下載，一鍵完事！
http://dwz.date/aTzr
3.USB-TTL串口模塊，這個是用來調試M5311模塊的，可以不需要，因為mini開發板板載USB轉TTL模塊，你可以拔掉原有的短路帽來用。不過玩單片機的話，最好是有一個這個模塊，超級方便！
http://dwz.date/aTza
4.中移的M5311核心板，建議用哪個膠棒天線的，比較方便！
http://dwz.date/aTzf
5.HLW8032計量模塊，用于采集電參數的，不需要進行校準，精度2%。也可以自己再進行校準一次，精度可達0.5%，需要專門設備進行校準，我自己用2%的精度足夠了
http://dwz.date/aTzp
6.杜邦線12根

一、獲取M5311模塊的IMEI和IMSI1.把USB轉TTL串口模塊和M5311模塊用杜邦線連接起來

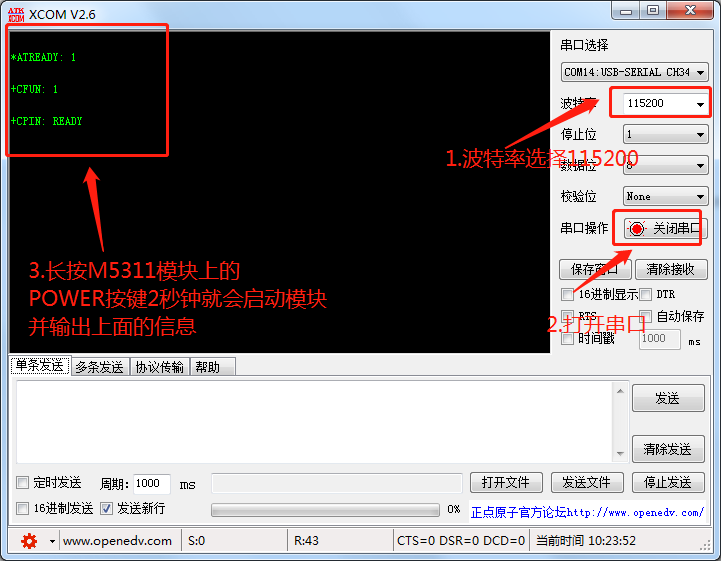

2.把USB-TTL串口模塊插到電腦上，電腦打開串口調試助手

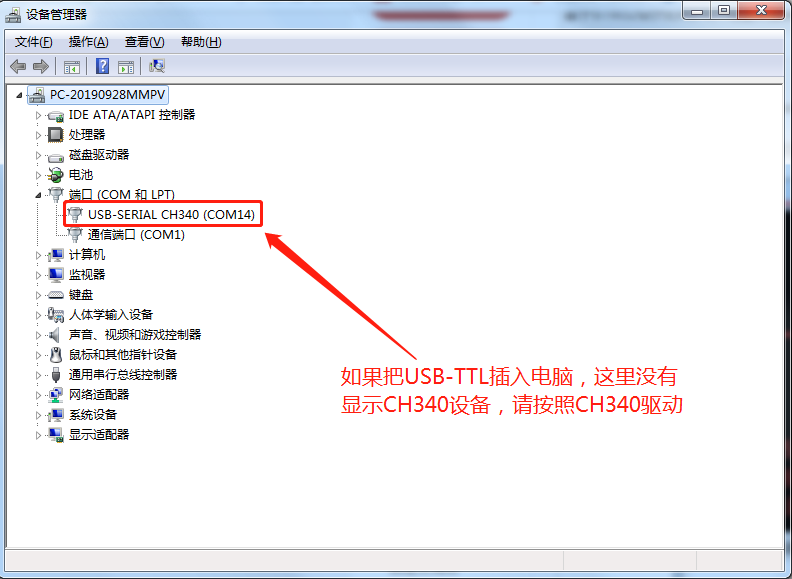

如果在串口選擇那里沒有發現CH340設備，打開電腦設備管理器
CH340驅動下載地址:http://pan.baidu.com/s/1gfreXbH
3.輸入AT指令獲取模塊的IMEI和IMSI
先發送：AT+SM=LOCK
這個是關閉模塊的睡眠模式！！！

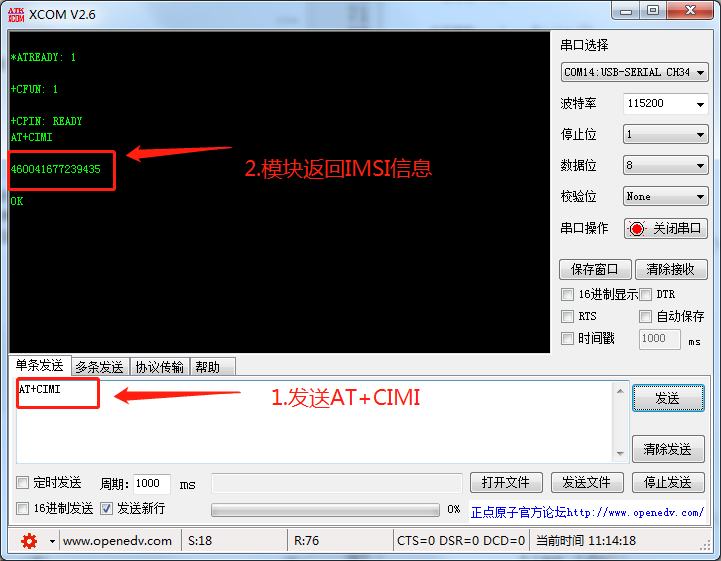

然后再發送AT+CGSN=1指令獲取IMEI
同理，發送AT指令獲取IMSI：
拿到這兩個參數之后，接下來就是配置Onenet后臺了，也是非常簡單幾步就可以了！
二、配置Onenet后臺
1.打開Onenet官網：https://open.iot.10086.cn/

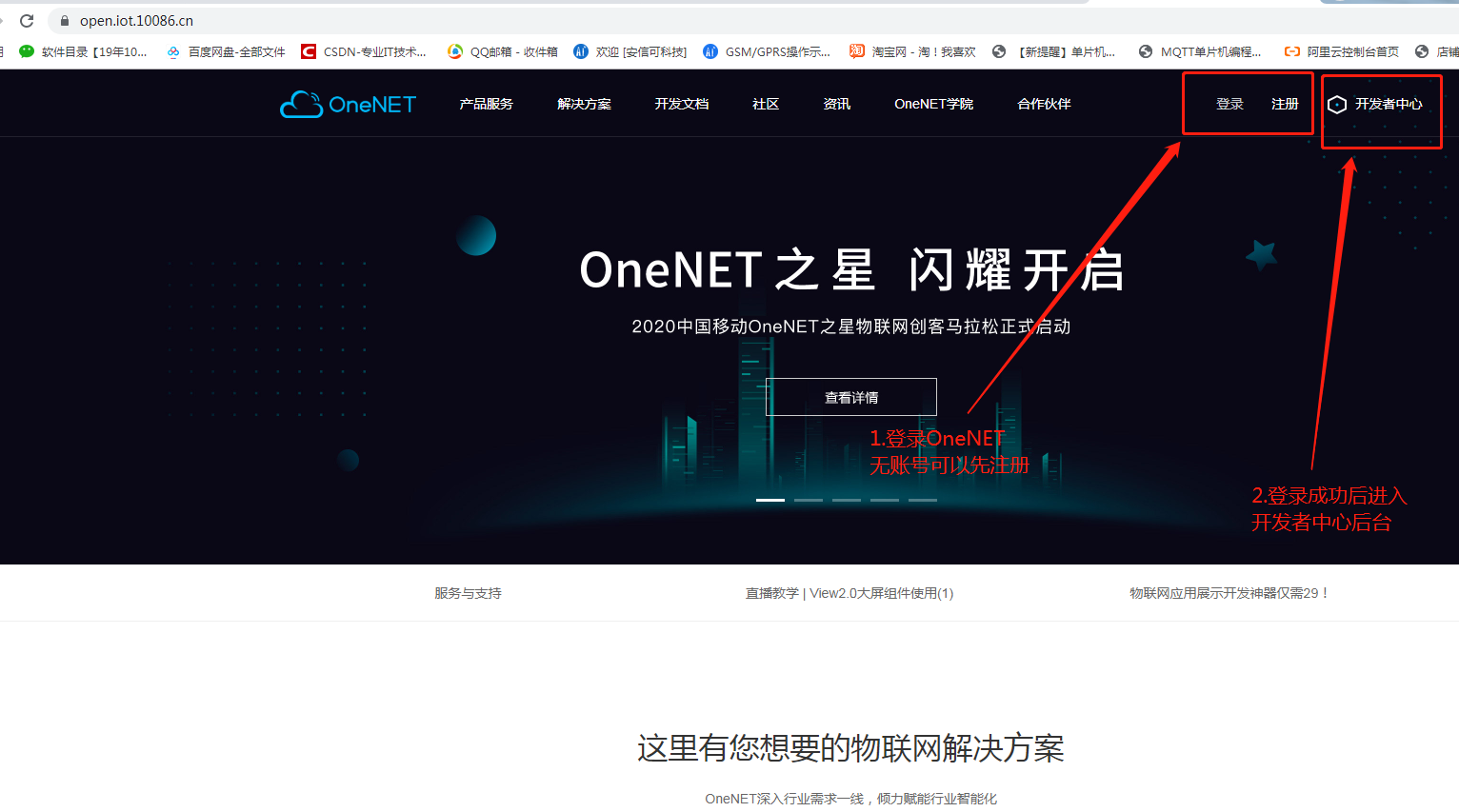

2.如果沒有賬號的，注冊賬號后登陸，然后進入開發者中心：

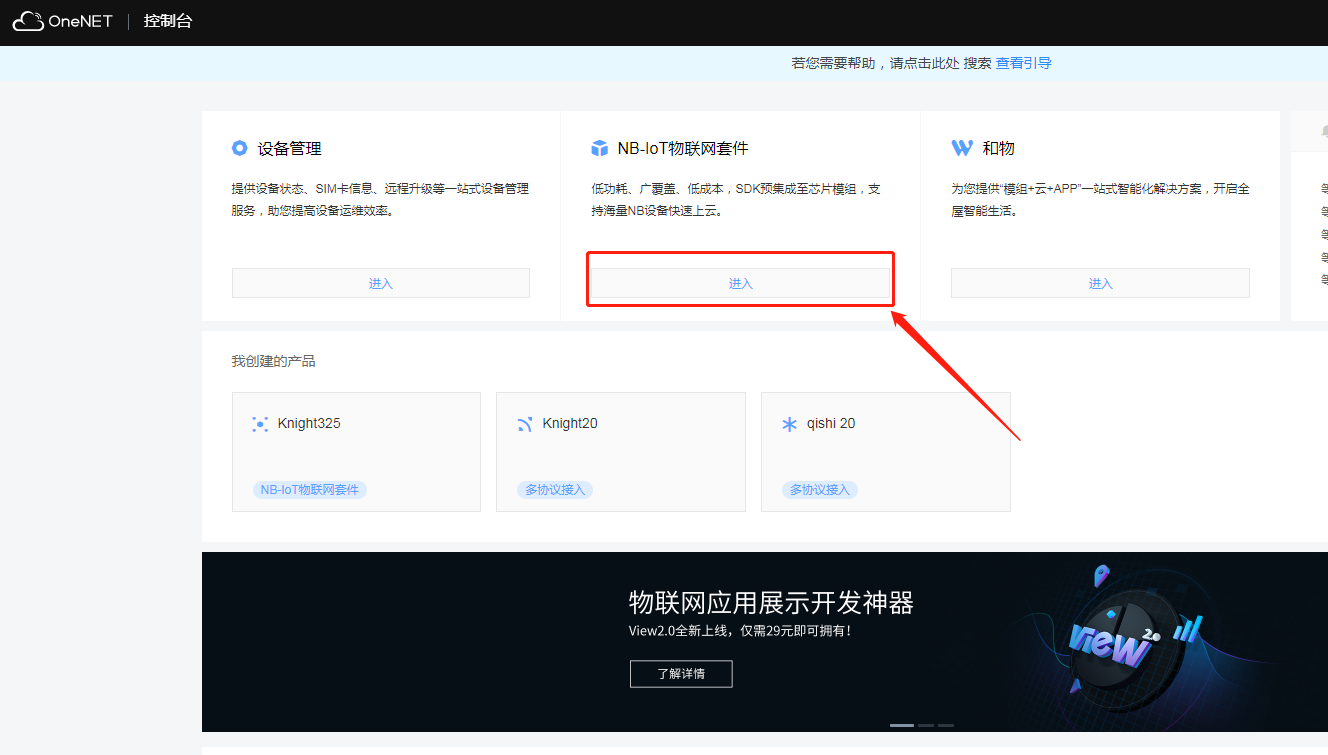

3.進入開發者中心后，點擊進入NB-IoT物聯網套件：

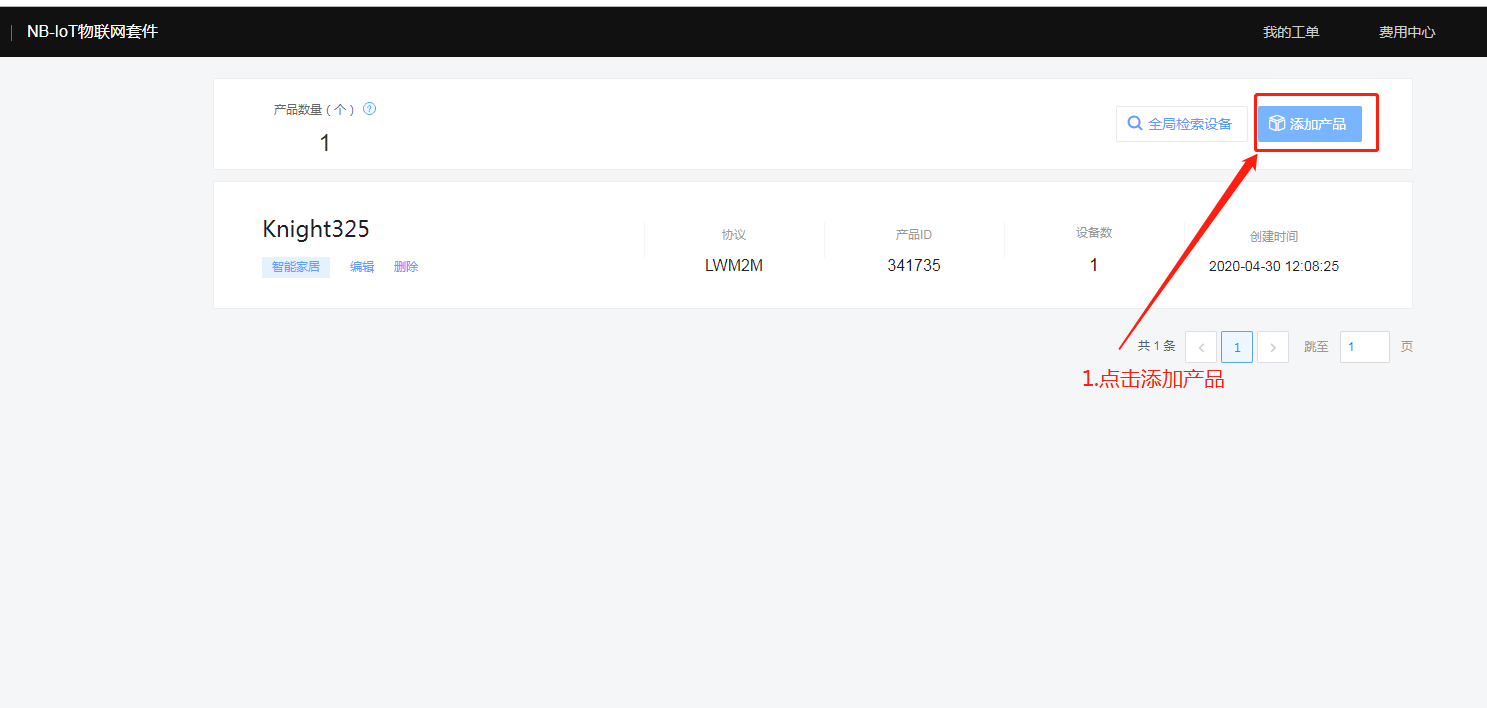

4.點擊添加產品

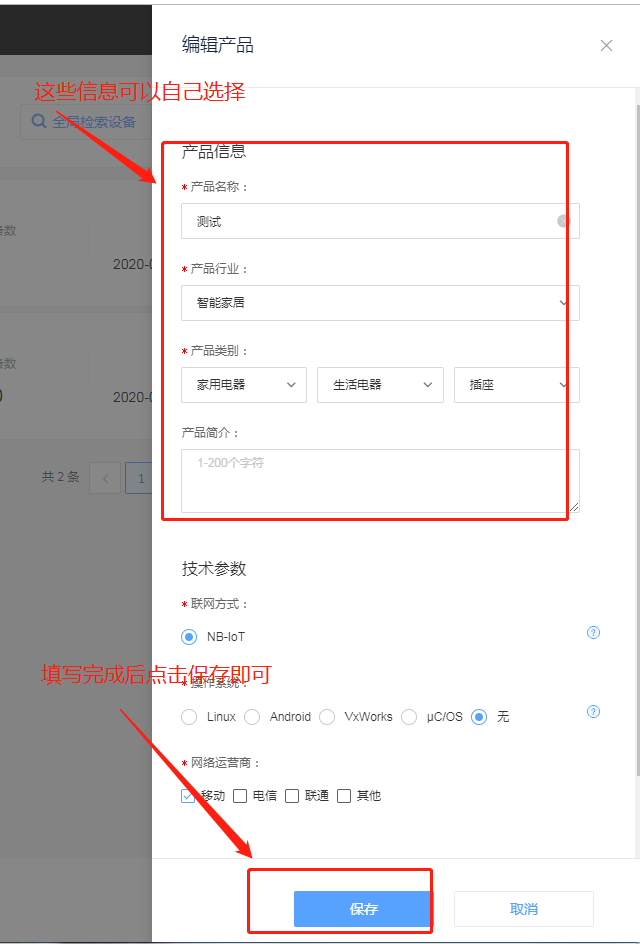

5.點擊添加產品后會在左邊彈出頁面，填寫好信息后，點擊保存：

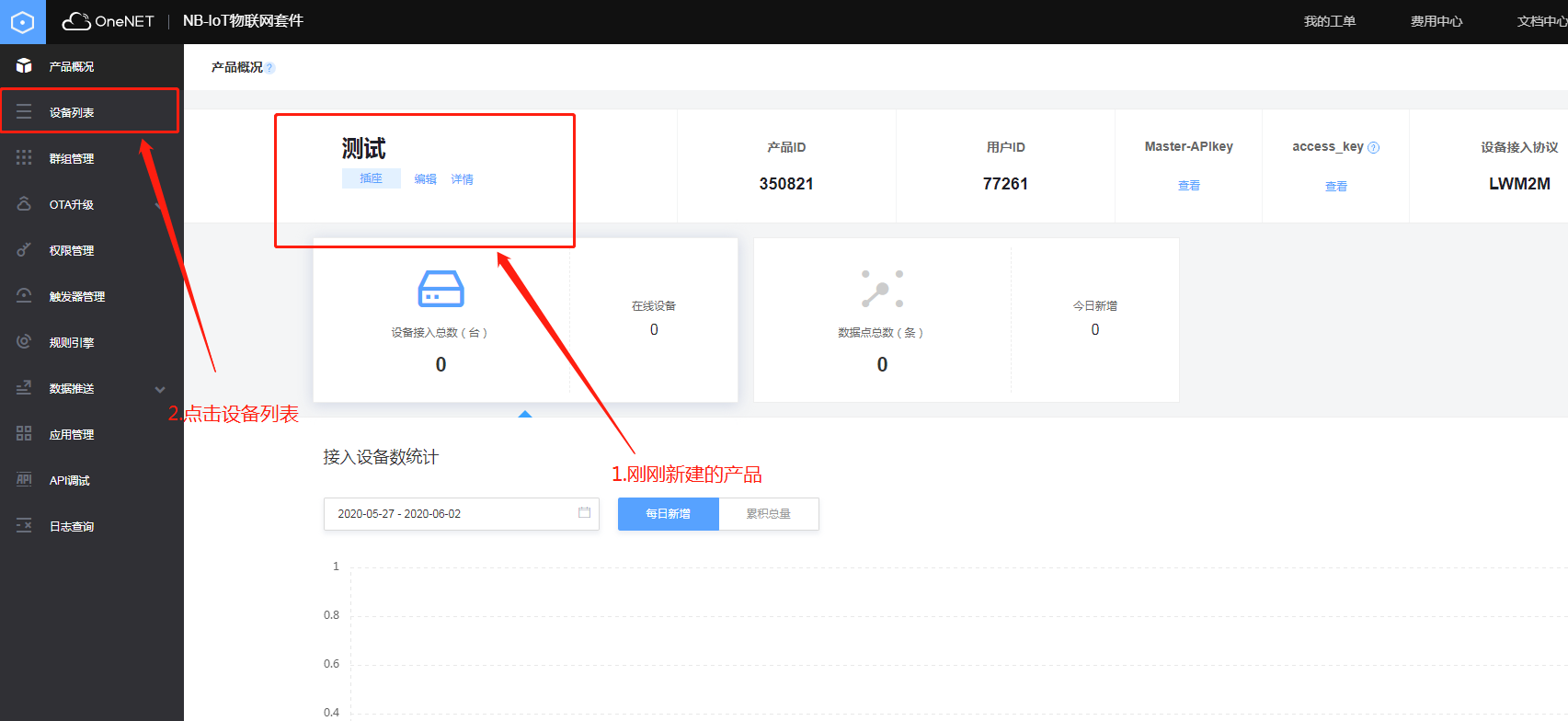

6.新建產品后，點擊產品的名字進入下圖頁面后，點擊左側的設備列表

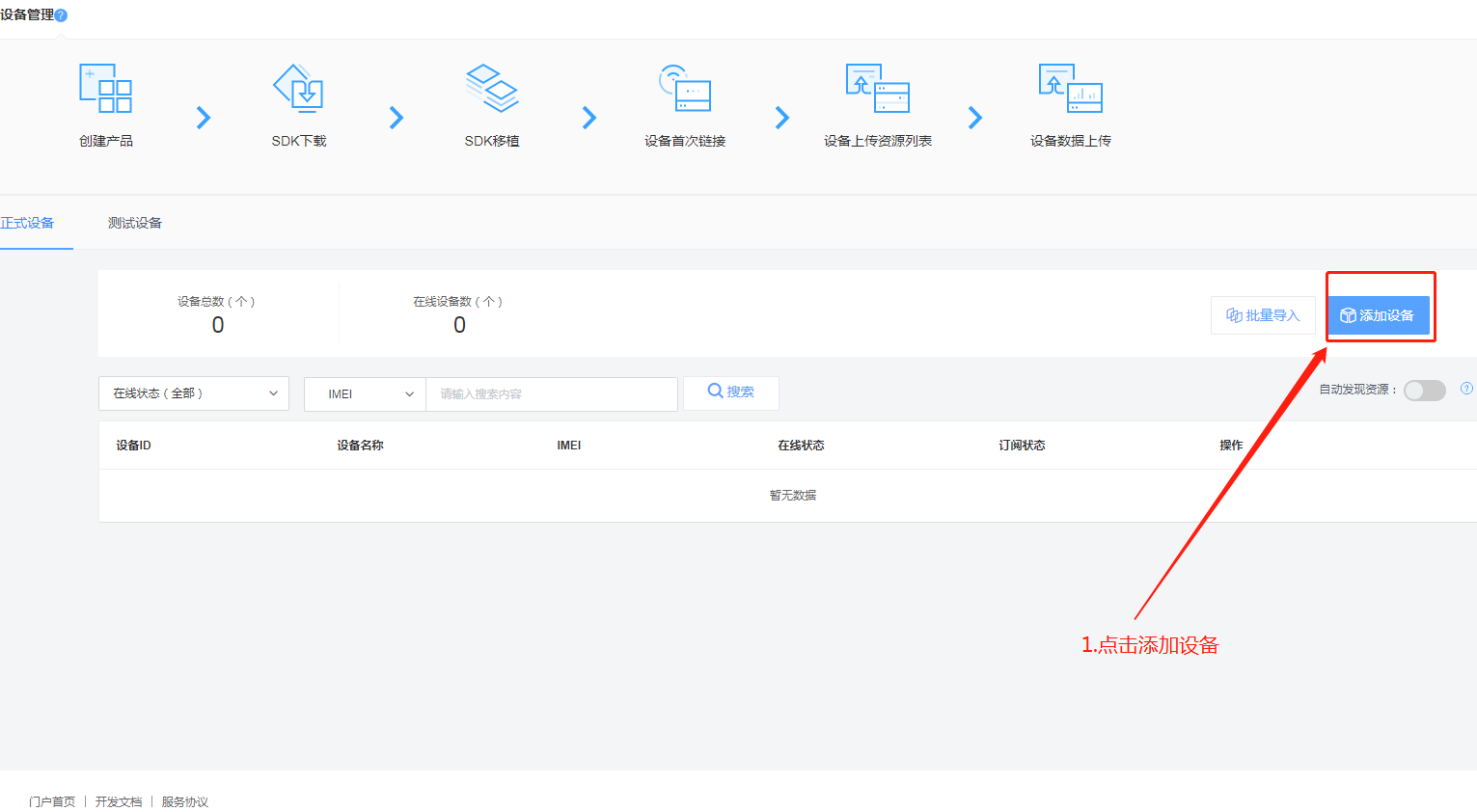

7.進入設備管理后，點擊添加設備：

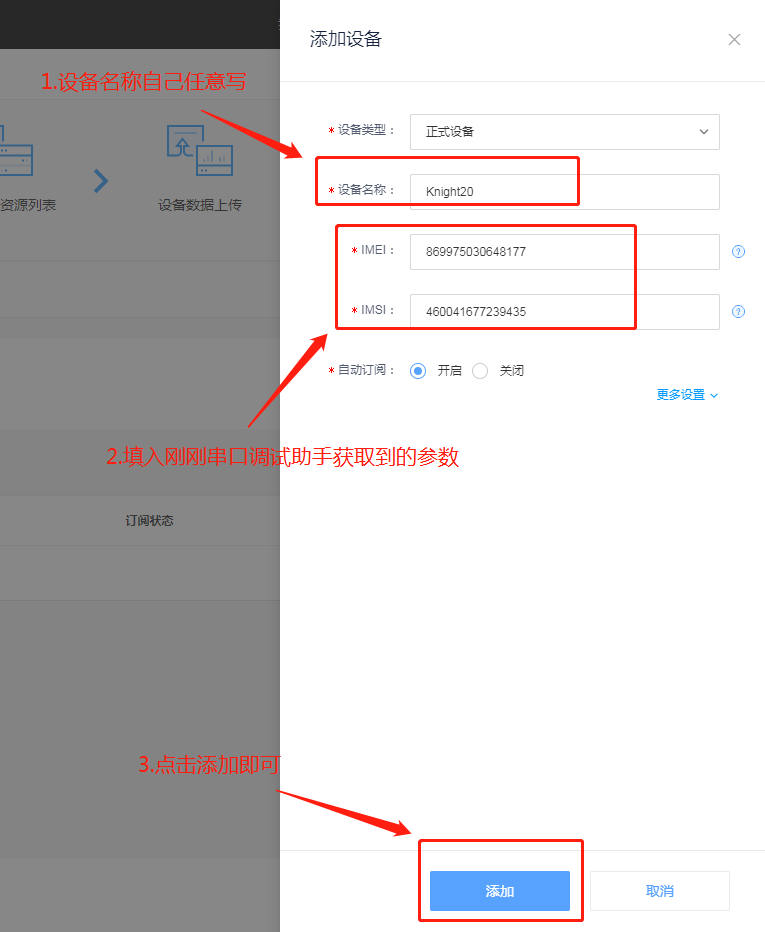

8.填寫剛剛串口調試助手獲取到的IMEI和IMSI，再點擊保存即可：

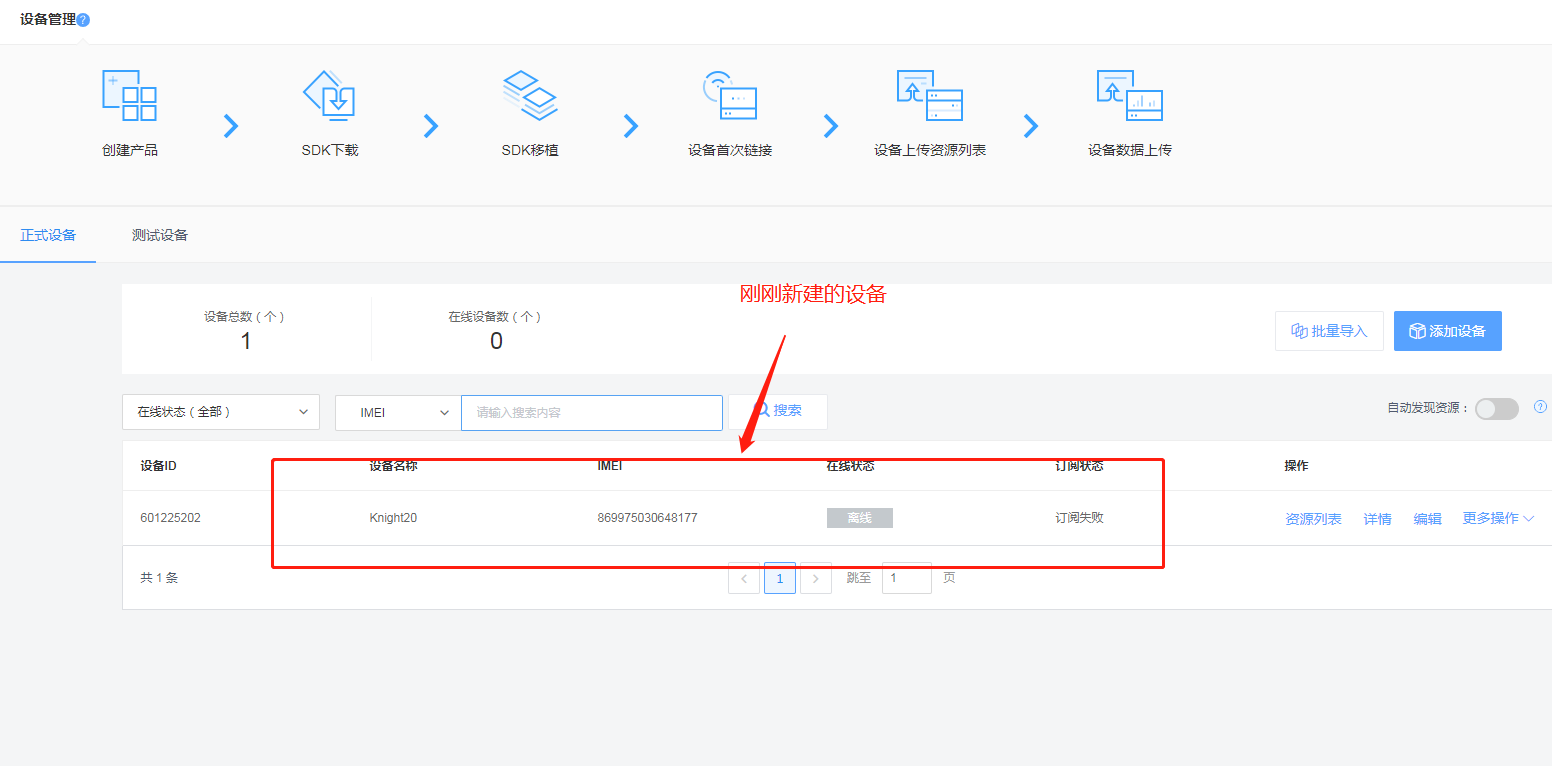

這個時候我們就可以看到剛剛新建的設備了，顯示為離線及訂閱失敗！接下來通過串口調試助手讓設備上線！！！
三、發送AT指令讓M5311模塊上線1.返回串口調試助手軟件那里，在輸入框輸入AT指令，然后發送，看看M5311模塊是否返回OK。如果沒有就按一下RST復位按鍵即可。
然后再輸入框輸入AT+CEREG?,用于查詢M5311模塊的網絡狀態：

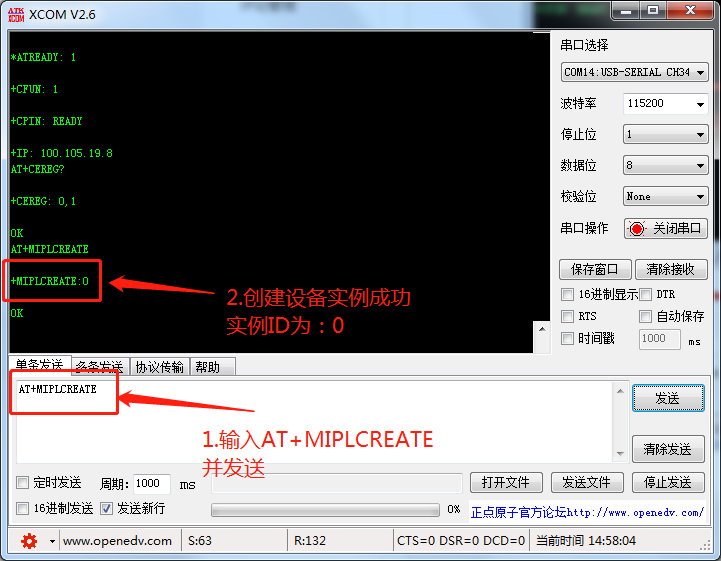

2.在輸入框輸入：AT+MIPLCREATE，并發送
這個指令是用于創建一個OneNET設備實例的，M5311會反饋創建設備實例的ID，這個過程比較久，大概3S左右，和你的M5311網絡有關。

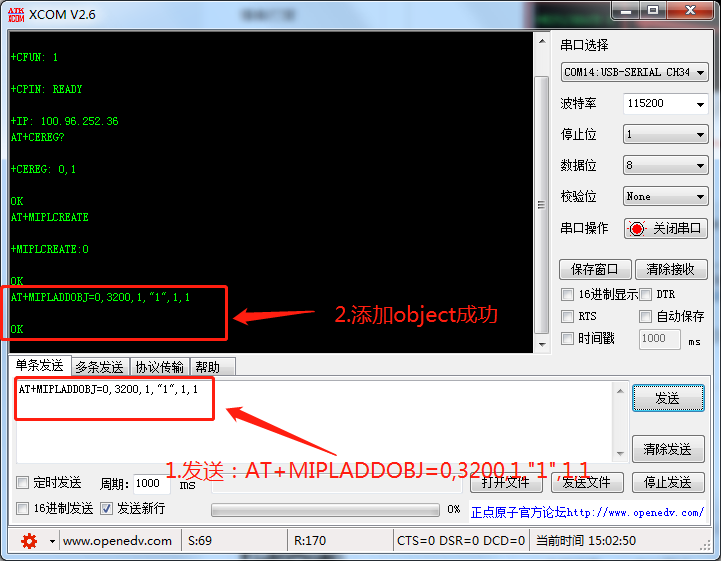

3.創建實例成功后，發送：AT+MIPLADDOBJ=0,3200,1,"1",1,1
這句指令用于添加一個object及其所屬的instance，
第一個0是上面反饋的設備實例ID；
第二個3200是object ID；
第三個1是指實例個數；
第四個“1”是實例位圖，字符串格式，每一個字符代表一個實例，1表示可用，0表示不可用，說白了就是填“1”就可以啦；
第五個1是屬性個數；
第六個1是指操作個數。

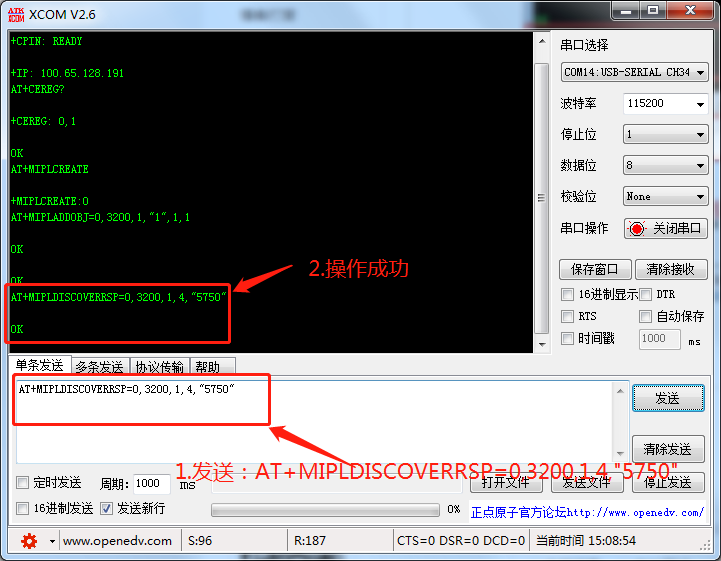

4.添加Object成功后，發送：AT+MIPLDISCOVERRSP=0,3200,1,4,"5750"
這個指令用于設置指定object的所屬資源列表
第一個0是設備實例ID；
第二個3200是object的ID；
第三個1是保留；
第四個4是指后面字符串的長度；
第五個“5750”是ibject的屬性；

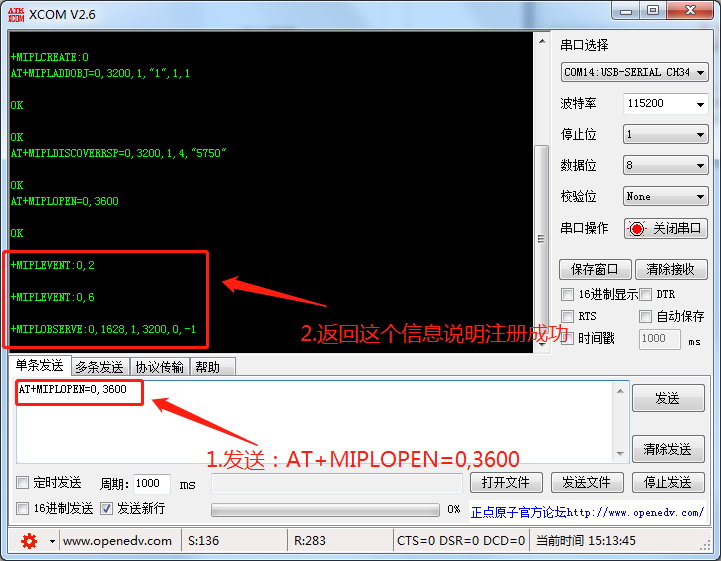

5.上面操作完成后，就可以向Onenet平臺發起注冊請求了
發送：AT+MIPLOPEN=0,3600
這個指令用于向平臺發起注冊的請求的！
第一個0是設備實例ID；
第二個是本次注冊的生命周期，單位為秒，說白了就是在這個時間內，就算我不上傳消息，平臺也會顯示我在線。這里測試使用3600秒，就是一個小時，建議使用的時候改成60秒！不然你這邊M5311掉線了，但是平臺還是顯示在線的。

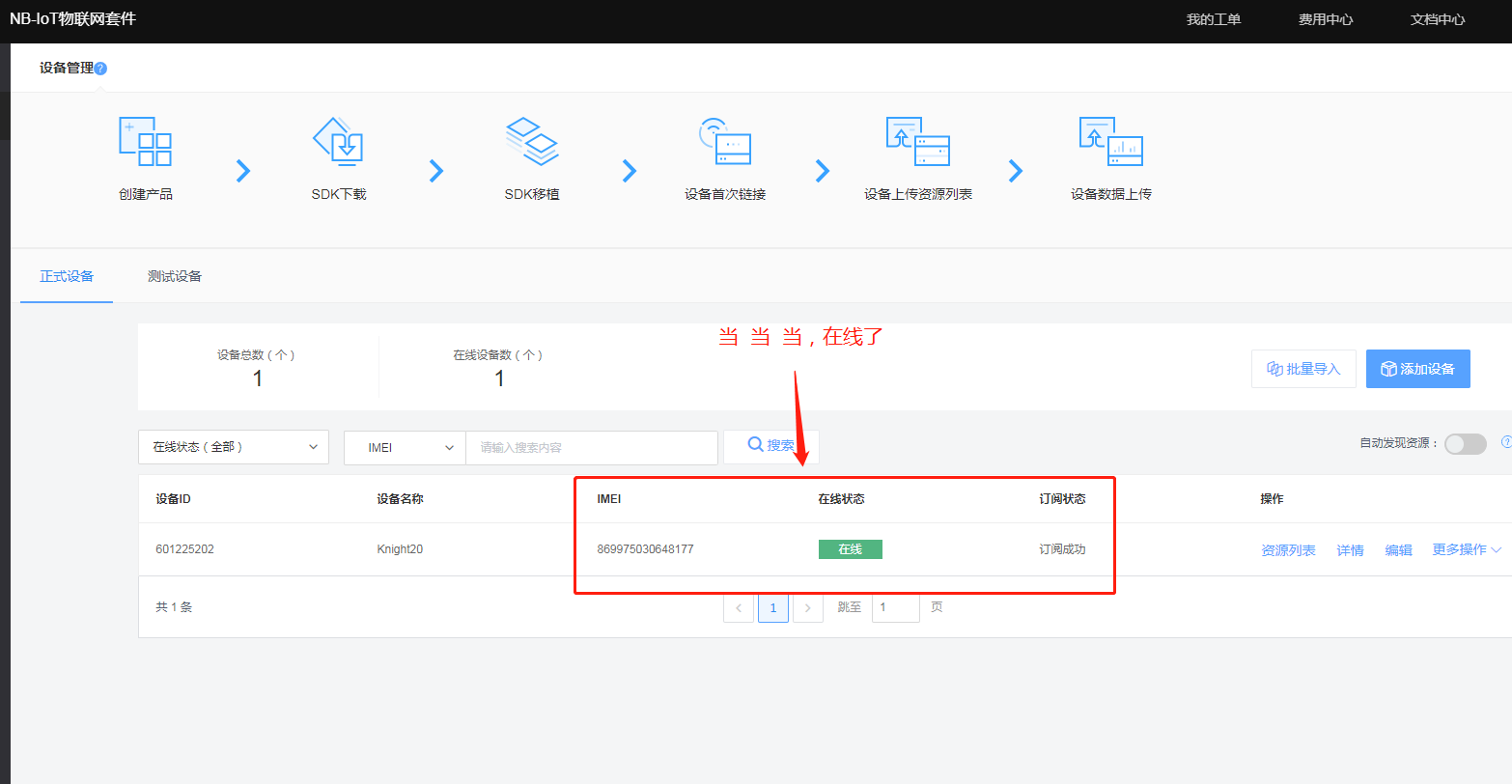

這個時候進入Onenet的后臺就可以看到設備顯示在線了！

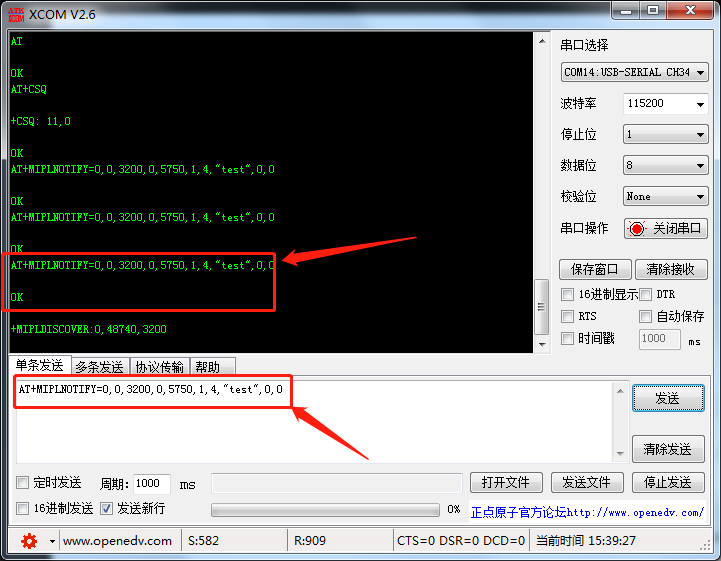

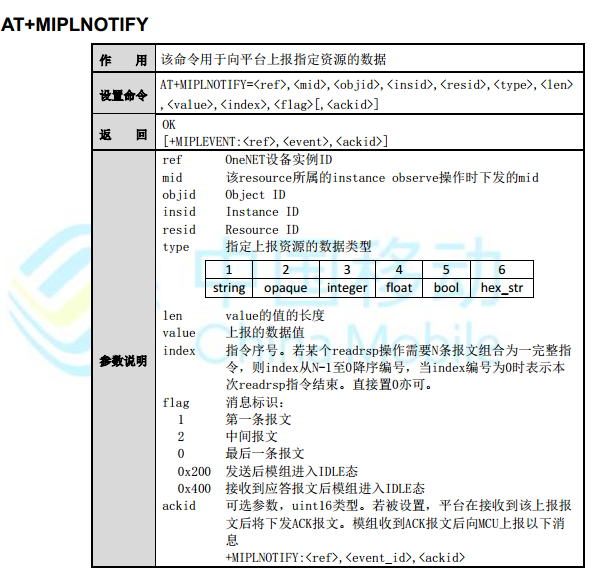

四、上傳測試數據到Onenet平臺1.發送AT+MIPLNOTIFY=0,0,3200,0,5750,1,4,"test",0,0
這條這里的含義：

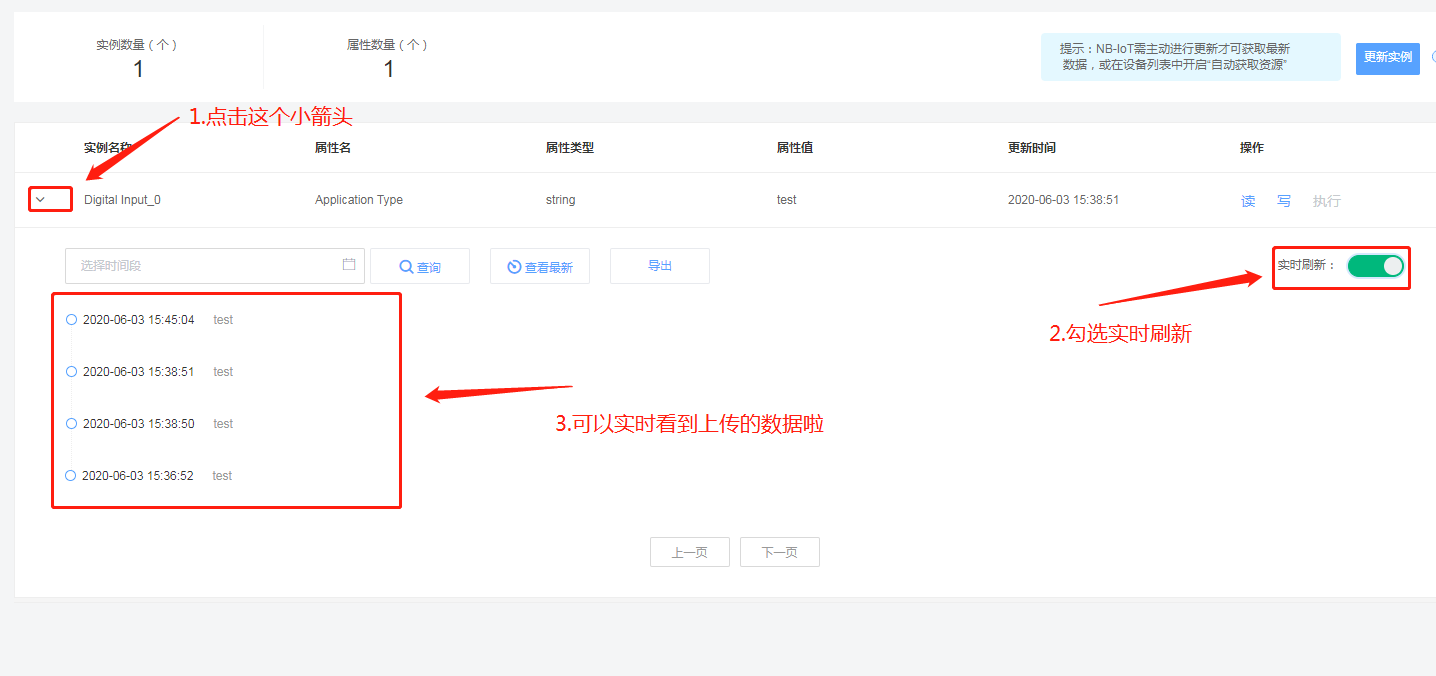

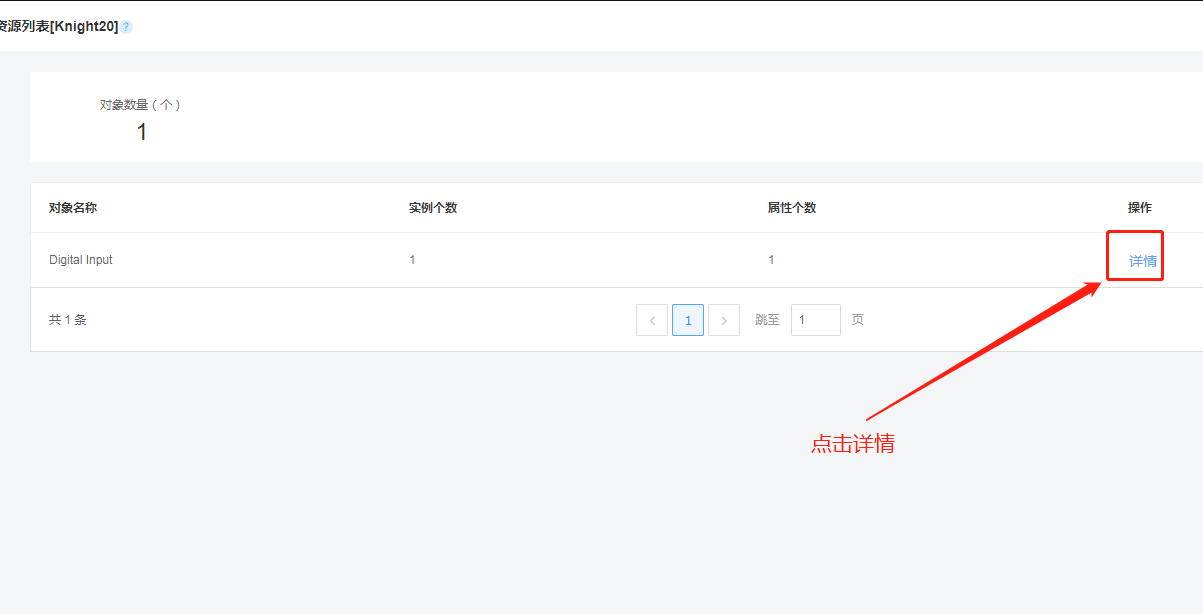

然后我們就可以在后臺看到上傳的字符串“test”了

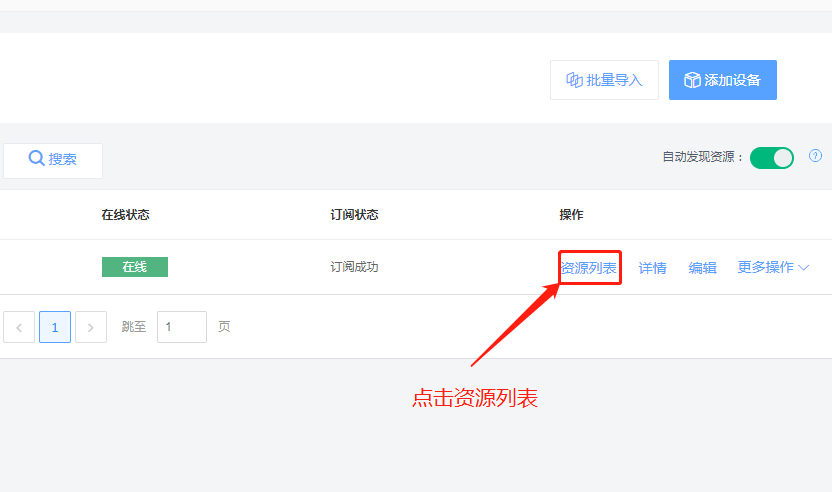

測試階段到這里就結束了，點擊操作里面的寫，可以從Onenet平臺發送數據到模塊，M5311會通過串口打印數據的，平臺會顯示發送失敗，因平臺需要收到模塊的反饋指令才會認為數據發送成功的。
下一遍就是操作STM32開發板采集電參數！！！
