單片機LCD1602字符液晶滾動演示程序（有注釋）

ID:762946 · 發表于 2020-5-27 22:33

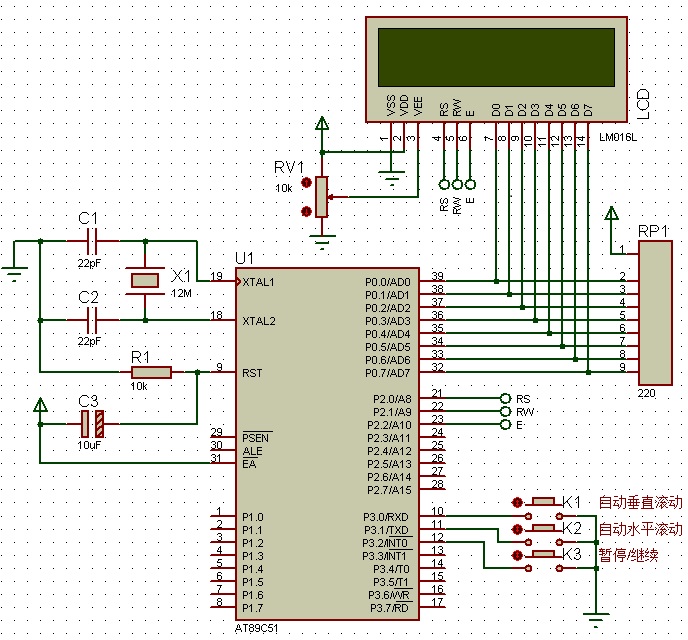

功能說明：
按下K1按鈕使預先設定好的字符在LCD屏上自動垂直滾動播放
按下K2按鈕使預先設定好的字符在LCD屏上自動水平滾動播放按下K3按鈕暫停/繼續播放#include<reg51.h>
#include<string.h>
#define uchar unsigned char
#define uint unsigned int
void Initialize_LCD();
void DelayMS(uint ms);
void ShowString(uchar,uchar,uchar *);
sbit K1=P3^0;
sbit K2=P3^1;
sbit K3=P3^2;
uchar code Prompt[]="Press K1 - K3 ToStart Demo Prog";
//待滾動顯示的信息段落，每行不超過80個字符，共6行
uchar const Line_Count=6;
uchar code Msg[][80]=
{
   "ManyCAD users dismiss schematic capture as a necessary evil in the ",
   "processof creating PCB layout but we have always disputed this point ",
   "ofview. With PCB layout now offering automation of both component ",
   "canoften be the most time consuming element of the exercise.",
   "Andif you use circuit simulation to develop your ideas, ",
   "youare going to spend even more time working on the schematic."
};
//顯示緩沖（2行）
uchar Disp_Buffer[32];
//垂直滾動顯示
void V_Scroll_Display()
{
   uchari,j,k=0;
   uchar*p=Msg[0];
   uchar*q=Msg[Line_Count]+strlen(Msg[Line_Count]);
   //以下僅使用顯示緩沖的前16字節空間
   while(p<q)
   {
            for(i=0;i<16&&p<q;i++)
            {    //消除顯示緩沖中待顯示行首尾可能出現的空格
                  if((i==0||i==15)&&*p=='') p++;
                  if(*p!='\0')
                  {
                        Disp_Buffer[ i]=*p++;
                  }
                  else
                  {
                        if(++k>Line_Count)break;
                        p=Msg[k];                               //p指向下一串的首地址
                        Disp_Buffer[ i]=*p++;
                  }
            }
            //不足16個字符時空格補充
            for(j=i;j<16;j++)Disp_Buffer[j]=' ';
            //垂直滾動顯示
            while(F0)DelayMS(5);
            ShowString(0,0,"                ");
            DelayMS(150);
            while(F0)DelayMS(5);
            ShowString(0,1,Disp_Buffer);
            DelayMS(150);
            while(F0)DelayMS(5);
            ShowString(0,0,Disp_Buffer);
            ShowString(0,1,"                ");
            DelayMS(150);
   }
   //最后清屏
   ShowString(0,0,"                ");
   ShowString(0,1,"                ");
}
//水平滾動顯示
void H_Scroll_Display()
{
   uchari,j,k=0,L=0;
   uchar*p=Msg[0];
   uchar*q=Msg[Line_Count]+strlen(Msg[Line_Count]);
   //將32個字符的顯示緩沖前16個字符設為空格
   for(i=0;i<16;i++)Disp_Buffer[ i]=' ';
   while(p<q)
   {
            //忽略緩沖中首尾可能出現的空格
            if((i==16||i==31)&&*p=='') p++;
            for(i=16;i<32&&p<q;i++)
            {
                  if(*p!='\0')
                  {
                        Disp_Buffer[ i]=*p++;
                  }
                  else
                  {
                        if(++k>Line_Count)break;
                        p=Msg[k];                               //p指向下一串的首地址
                        Disp_Buffer[ i]=*p++;
                  }
            }
            //不足32個字符時空格補充
            for(j=i;j<32;j++)Disp_Buffer[j]=' ';
            //水平滾動顯示
            for(i=0;i<=16;i++)
            {
                  while(F0)DelayMS(5);
                  ShowString(0,L,Disp_Buffer+i);
                  while(F0)DelayMS(5);
                  DelayMS(20);
            }
            L=(L==0)?1:0;          //行號在0，1間交替
            DelayMS(300);
   }
   //如果顯示結束時停留在第0行，則清除第1行的內容
   if(L==1)ShowString(0,1,"             ");
}
//外部中斷0，由K3控制暫停與繼續顯示
void EX_INT0() interrupt 0
{
   F0=!F0;       //暫停與繼續顯示控制標志位
}
//主程序
void main()
{
   uintCount=0;
   IE=0x81;    //允許外部中斷0
   IT0=1;                //下降沿觸發
   F0=0;                //暫停與繼續顯示控制標志位
   Initialize_LCD();
   ShowString(0,0,Prompt);
   ShowString(0,1,Prompt+16);
   while(1)
   {
            if(K1==0)
            {
                  V_Scroll_Display();
                  DelayMS(300);
            }
            else
            if(K2==0)
            {
                  H_Scroll_Display();
                  DelayMS(300);
            }
   }
}
//LCD1602.c
/* 名稱：液晶控制與顯示程序
   說明：本程序是通用的1602液晶控制程序。
*/
#include<reg51.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
sbit RS=P2^0;
sbit RW=P2^1;
sbit EN=P2^2;
//延時
void DelayMS(uint ms)
{
   uchari;
   while(ms--)for(i=0;i<120;i++);
}
//忙檢查
uchar Busy_Check()
{
   ucharLCD_Status;
   RS=0;                         //寄存器選擇
   RW=1;                      //讀狀態寄存器
   EN=1;                      //開始讀
   DelayMS(1);
   LCD_Status=P0;
   EN=0;
   returnLCD_Status;
}
//寫LCD命令
void Write_LCD_Command(uchar cmd)
{
   while((Busy_Check()&0x80)==0x80);    //忙等待
   RS=0;          //選擇命令寄存器
   RW=0;          //寫
   EN=0;
   P0=cmd;EN=1;DelayMS(1);EN=0;
}
//發送數據
void Write_LCD_Data(uchar dat)
{
   while((Busy_Check()&0x80)==0x80);    //忙等待
   RS=1;RW=0;EN=0;P0=dat;EN=1;DelayMS(1);EN=0;
}
//LCD初始化
void Initialize_LCD()
{
   Write_LCD_Command(0x38);DelayMS(1);
   Write_LCD_Command(0x01);DelayMS(1);    //清屏
   Write_LCD_Command(0x06);DelayMS(1);    //字符進入模式：屏幕不動，字符后移
   Write_LCD_Command(0x0c);DelayMS(1);    //顯示開，光標關
}
//顯示字符串
void ShowString(uchar x,uchar y,uchar *str)
{
   uchari=0;
   if(y==0)Write_LCD_Command(0x80|x); //設置顯示起始位置
   if(y==1)Write_LCD_Command(0xc0|x);
   for(i=0;i<16;i++)                            //輸出字符串
   {
            Write_LCD_Data(str[ i]);
   }
}

ID:1072531 · 發表于 2023-4-18 18:21

我的為什么63個錯誤

ID:1032857 · 發表于 2023-4-20 11:08

好資料，51黑有你更精彩,版主更牛！！！

ID:1073299 · 發表于 2023-4-22 15:13

先收藏，以后測試看看
