單片機+74hc595 16X16點陣控制程序+Proteus仿真

[復制鏈接]
跳轉到指定樓層
樓主
點陣控制，因無法發圖片

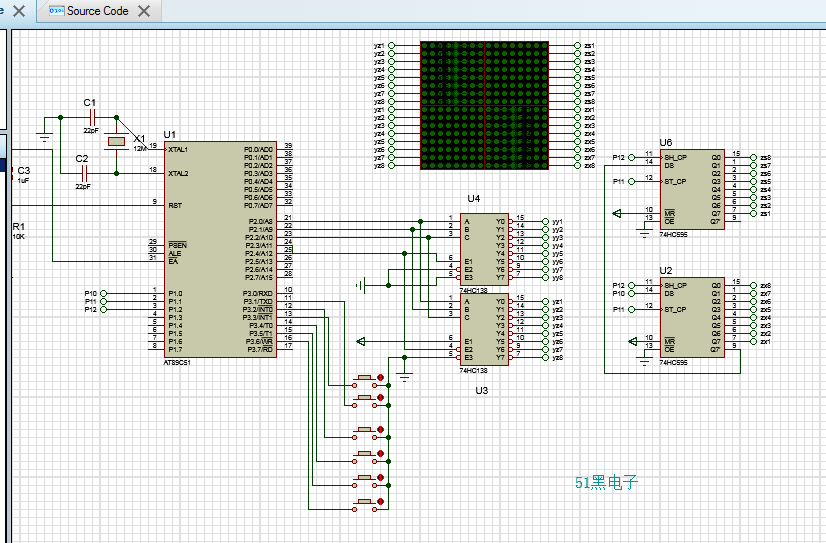

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


單片機源程序如下:
  1. #include<reg51.h>//頭文件

  3. sbit shcp=P1^2;//數據輸入時鐘線 595的11腳
  4. sbit stcp=P1^1;//輸出存儲器鎖存時鐘線 595的12腳
  5. sbit ds=P1^0;//數據線  595的14腳



  9. sbit s1=P3^1;//按下暫停再暫按繼續
  10. sbit s2=P3^2;//按下方向取反
  11. sbit s3=P3^3;//閃爍
  12. sbit s4=P3^4;  //切換內容
  13. sbit s5=P3^5; //加速
  14. sbit s6=P3^6;        //減速
  15. bit fx;//方向切換
  16. bit ss ;//閃爍切換
  17. int xsflag=0;
  18. int sd=10;
  19. int count;
  20. unsigned char alt;//數據移動定時時間
  21. unsigned int net;//控制顯示的字符
  22. unsigned char zi1=7,zi2=3,zi3=3;
  23. unsigned int zong;//總字符  （所有的字?jǐn)?shù)+1）*32   字?jǐn)?shù)指的是漢字，字母、數字兩個算一個數字
  24. unsigned char code tab1[]={
  25. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",0*/

  27. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",1*/

  29. 0x08,0x20,0x06,0x20,0x40,0x7E,0x31,0x80,0x00,0x01,0x7F,0xE2,0x40,0x0C,0x4F,0xF0,
  30. 0x40,0x08,0x7F,0xE4,0x00,0x00,0x1F,0xE2,0x00,0x01,0xFF,0xFE,0x00,0x00,0x00,0x00,/*"測",2*/

  32. 0x08,0x40,0x08,0x42,0x08,0x81,0xFF,0xFE,0x09,0x00,0x04,0x02,0x19,0x02,0x12,0x42,
  33. 0x14,0x42,0x90,0x42,0x70,0x7E,0x14,0x42,0x12,0x42,0x15,0x42,0x18,0x02,0x00,0x00,/*"控",3*/

  35. 0x08,0x20,0x08,0x22,0x08,0x41,0xFF,0xFE,0x08,0x80,0x09,0x01,0x10,0x01,0x11,0x02,
  36. 0x11,0xC2,0x11,0x34,0xFF,0x08,0x11,0x14,0x11,0x62,0x11,0x81,0x10,0x01,0x00,0x00,/*"技",4*/

  38. 0x00,0x08,0x08,0x10,0x08,0x20,0x08,0x40,0x08,0x80,0x0B,0x00,0x0C,0x00,0xFF,0xFF,
  39. 0x0C,0x00,0x0B,0x00,0x48,0x80,0x38,0x40,0x08,0x20,0x08,0x10,0x00,0x08,0x00,0x00,/*"術",5*/
  40.
  41. 0x00,0x10,0x00,0x10,0x07,0x10,0xF9,0x10,0x11,0x10,0x11,0x10,0x11,0x10,0x11,0x10,
  42. 0x11,0x10,0x11,0x12,0x11,0x01,0x11,0x02,0x11,0xFC,0x10,0x00,0x00,0x00,0x00,0x00,/*"與",6*/
  43.
  44. 0x00,0x80,0x01,0x00,0x06,0x00,0x1F,0xFF,0xE0,0x00,0x00,0x01,0x38,0x02,0x07,0x04,
  45. 0x80,0xC8,0x60,0x30,0x00,0xC8,0x07,0x04,0x78,0x02,0x00,0x01,0x00,0x01,0x00,0x00,/*"儀",7*/

  47. 0x01,0x10,0x01,0x10,0x79,0x2F,0x49,0x29,0x49,0x49,0x49,0x49,0x79,0x8F,0x07,0x00,
  48. 0x01,0x80,0x79,0x4F,0x4D,0x49,0x4B,0x29,0x49,0x29,0x79,0x1F,0x01,0x10,0x00,0x00,/*"器",8*/

  50. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",9*/

  52. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",10*/



  56. };
  57. unsigned char code tab2[]={
  58. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",0*/

  60. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",1*/

  62. 0x10,0x04,0x1F,0xFC,0x10,0x84,0x00,0x80,0x00,0x80,0x10,0x84,0x1F,0xFC,0x10,0x04,/*"H",2*/

  64. 0x00,0x00,0x00,0xF8,0x01,0x24,0x01,0x24,0x01,0x24,0x01,0x24,0x00,0xE8,0x00,0x00,/*"e",3*/

  66. 0x00,0x00,0x08,0x04,0x08,0x04,0x1F,0xFC,0x00,0x04,0x00,0x04,0x00,0x00,0x00,0x00,/*"l",4*/

  68. 0x00,0x00,0x08,0x04,0x08,0x04,0x1F,0xFC,0x00,0x04,0x00,0x04,0x00,0x00,0x00,0x00,/*"l",5*/

  70. 0x00,0x00,0x00,0xF8,0x01,0x04,0x01,0x04,0x01,0x04,0x01,0x04,0x00,0xF8,0x00,0x00,/*"o",6*/

  72. 0x00,0x00,0x00,0x00,0x00,0x00,0x1F,0xCC,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*"!",7*/

  74. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",8*/

  76. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",9*/

  78.
  79. };
  80. unsigned char code tab3[]={

  82. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",0*/

  84. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",1*/

  86. 0x00,0x00,0x08,0x04,0x08,0x04,0x1F,0xFC,0x00,0x04,0x00,0x04,0x00,0x00,0x00,0x00,/*"1",2*/

  88. 0x00,0x00,0x0E,0x0C,0x10,0x14,0x10,0x24,0x10,0x44,0x11,0x84,0x0E,0x0C,0x00,0x00,/*"2",3*/

  90. 0x00,0x00,0x0C,0x18,0x10,0x04,0x11,0x04,0x11,0x04,0x12,0x88,0x0C,0x70,0x00,0x00,/*"3",4*/

  92. 0x00,0x00,0x00,0xE0,0x03,0x20,0x04,0x24,0x08,0x24,0x1F,0xFC,0x00,0x24,0x00,0x00,/*"4",5*/

  94. 0x00,0x00,0x1F,0x98,0x10,0x84,0x11,0x04,0x11,0x04,0x10,0x88,0x10,0x70,0x00,0x00,/*"5",6*/

  96. 0x00,0x00,0x07,0xF0,0x08,0x88,0x11,0x04,0x11,0x04,0x18,0x88,0x00,0x70,0x00,0x00,/*"6",7*/

  98. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",8*/

  100. 0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,/*" ",9*/


  103. };
  104. void delay(unsigned int z)//延時子函數
  105. {
  106.    unsigned char x;
  107.    for(;z>0;z--)
  108.    for(x=110;x>0;x--);
  109. }
  110. void writedata(unsigned char dat1,unsigned char dat2)         //595顯示子函數
  111. {
  112.         unsigned char i;
  113.         //CY存儲移位之后的數據  CY進位標志位，單片機內部的寄存器   移位之后的數據就存在CY里面
  114.         for(i=0;i<8;i++)//循環八次
  115.         {
  116.                 dat1=dat1<<1;//數據左移11110001
  117.                 ds=CY;//數據發送
  118.                 shcp=1;//上升沿發生移位 上升沿時數據寄存器的數據鎖存。
  119.                 shcp=0;
  120.         }
  121.         for(i=0;i<8;i++)//循環八次
  122.         {
  123.                 dat2=dat2<<1;//數據左移
  124.                 ds=CY;//數據發送
  125.                 shcp=1;//上升沿發生移位 上升沿時數據寄存器的數據鎖存　。
  126.                 shcp=0;
  127.         }
  128.         stcp=0;
  129.         stcp=1;//上升沿將數據送到輸出鎖存器
  130.         stcp=0;
  131. }

  133. void main()         //主函數
  134. {
  135.         char i,aa;
  136.         TMOD=0x01;//定時器0  模式1  16位定時模式
  137.         TH0=(65536-10000)/256;//定時10.000ms
  138.         TL0=(65536-10000)%256;
  139.         ET0=1;//使能定時器0
  140.         EA=1;//開啟總中斷
  141.         TR0=1;//開始計數
  142.         zong=(zi1+1)*32;
  143.         while(1)         //無限循環
  144.         {
  145.                 if(s1==0)//檢測按鍵
  146.                 {
  147.                         delay(30);//延時消除按鍵抖動
  148.                         if(s1==0)
  149.                         {
  150.                                 ss=0;
  151.                                 TR0=~TR0;//按下暫停  暫按繼續
  152.                                 while(s1==0);//等待按鍵松手
  153.                         }
  154.                 }
  155.                 if(s2==0)//檢測按鍵
  156.                 {
  157.                         delay(30);//延時消除按鍵抖動
  158.                         if(s2==0)
  159.                         {
  160.                                 fx=~fx;//方向取反
  161.                                 TR0=1;
  162.                                 ss=0;
  163.                                 aa=0;
  164.                                 if(fx==0)net=0;//正向移動
  165.                                 if(fx==1)net=zong;//反向移動
  166.                                 while(s2==0);//等待按鍵松手
  167.                         }
  168.                 }
  169.                 if(s3==0){
  170.                         delay(30);
  171.                         TR0=0;
  172.                         net=32;
  173.                         ss=1;
  174.                         while(!s3);
  175.                 }
  176.                 if(s4==0){
  177.                         xsflag++;
  178.                         if(xsflag>=3)
  179.                                 xsflag=0;
  180.                         net=32;
  181.                         while(!s4);
  182.                         if(xsflag==0)
  183.                         zong=(zi1+1)*32;
  184.                         if(xsflag==1)
  185.                         zong=(zi2+1)*32;
  186.                         if(xsflag==2)
  187.                         zong=(zi3+1)*32;
  188.                 }
  189.                 if(s5==0){
  190.                         ss=0;
  191.                         sd=sd-2;
  192.                         if(sd<=4)
  193.                         sd=4;
  194.                         while(!s5);
  195.                 }
  196.                 if(s6==0){
  197.                         ss=0;
  198.                         sd=sd+2;
  199.                         if(sd>=20)
  200.                         sd=20;
  201.                         while(!s6);
  202.                 }
  203.                  if(ss==0){
  204.                                 for(i=0;i<16;i++)//循環移位
  205.                                 {
  206.                                         //兩片138組成的4-16線譯碼器
  207.                                         P2=i;//列數據驅動，138的驅動端口
  208.                                         if(xsflag==0){
  209.                                         writedata(tab1[net+aa],tab1[net+aa+1]);//寫入需要顯示的數據
  210.                                         }
  211.                                         if(xsflag==1){
  212.                                         writedata(tab2[net+aa],tab2[net+aa+1]);//
  213.                                         }
  214.                                         if(xsflag==2){
  215.                                         writedata(tab3[net+aa],tab3[net+aa+1]);//
  216.                                         }
  217.                                         delay(3);//延時
  218.                                         writedata(0,0);//清屏
  219.                                         aa+=2;//數據加 實現掃描
  220.                                         if(aa>30)aa=0;//循環16次 清零
  221.                                 }
  222.                         }else{
  223.                                 count++;
  224.                                 if(count >=50){
  225.                                         count=0;
  226.                                         net=net+32;
  227.                                         if(net>zong){
  228.                                                 net=32;
  229.                                         }
  230.                                 }
  231.                                 if(count>25){
  232.                                          for(i=0;i<16;i++)//循環移位
  233.                                         {
  234.                                                 //兩片138組成的4-16線譯碼器
  235.                                                 P2=i;//列數據驅動，138的驅動端口
  236.                                                 if(xsflag==0){
  237.                                                 writedata(tab1[net+aa],tab1[net+aa+1]);//寫入需要顯示的數據
  238.                                                 }
  239.                                                 if(xsflag==1){
  240.                                                 writedata(tab2[net+aa],tab2[net+aa+1]);//
  241.                                                 }
  242.                                                 if(xsflag==2){
  243.                                                 writedata(tab3[net+aa],tab3[net+aa+1]);//
  244.                                                 }
  245.                                                 delay(3);//延時
  246.                                                 writedata(0,0);//清屏
  247.                                                 aa+=2;//數據加 實現掃描
  248.                                                 if(aa>30)aa=0;//循環16次 清零
  249.                                         }
  250.                                 }else{
  251.                                    writedata(0,0);//清屏
  252.                                    delay(50);
  253.                                 }
  254.                         }
  255.         }
  256. }

  258. void timer0() interrupt 1
  259. {
  260.         TH0=(65536-10000)/256;//10.000ms   進入一次中斷
  261.         TL0=(65536-10000)%256;
  262.         alt++;
  263.         if(alt>=sd)//到100.000ms時間加以實現移動 用于控制移動速度
  264.         {
  265.                 alt=0;
  266.                 if(fx==0)//正向移動
  267.                 {
  268.                         net=net+2;        //每次送兩個編碼數據
  269.                         if(net>zong)//達到總字符
  270.                         net=0;//數據清零
  271.                 }
  272.                 else//否則反向移動
  273.                 {
  274.                         net=net-2;//每次送兩個編碼數據
  275.                         if(net<2)//數據完畢
  276.                         net=zong;//回到總字符
  277.                 }
  278.         }
  279. }
復制代碼
