基于STM32定時中斷的電子鬧鐘設計

  [復制鏈接]
ID:762594 發表于 2020-5-27 17:02 | 顯示全部樓層 |閱讀模式
源代碼原理圖硬件設計等

一、系統主要功能
可以通過LCD的輸出顯示公歷和農歷時間，通過按鍵設置時間和鬧鐘；通過蜂鳴器響應鬧鐘。

三、電路原理圖、接口、硬件構成

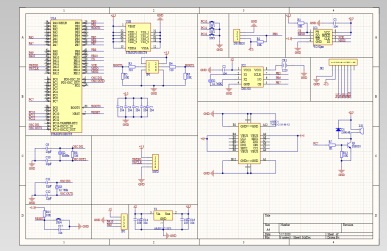

1.原理圖

2.接口

本次實驗使用了串口、定時器、中斷接口。

3.硬件組成

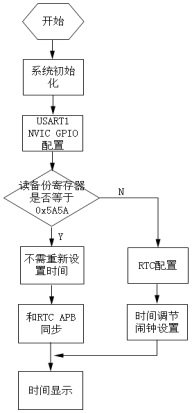

(1)實驗設計程序流程圖如圖左所示，中斷流程圖如圖右所示。

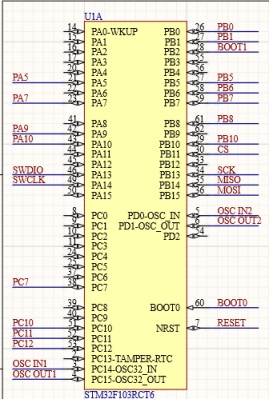

              (2)該設計分為軟件設計和硬件設計兩大模塊，硬件電路由 ARM 最小系統電路、時鐘顯示電路和鬧鐘提醒電路組成，采用stm32f103RCT6芯片，芯片管腳圖示如下。

(3)時鐘電路

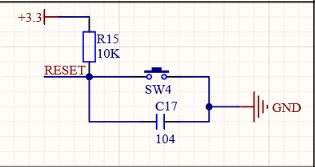

此電路主要是復位電路和時鐘電路兩部分，其中復位電路采用按鍵手動復位和上電自動復位組合，電路如圖所示：晶振采用的是 8MHz 和 32.786KHz ， 8MKz 分別接 STM32 的 5 腳和 6 腳， 32.786KHz 分別接 STM32 的 3 腳和 4 腳。
(4)鬧鐘提醒電路

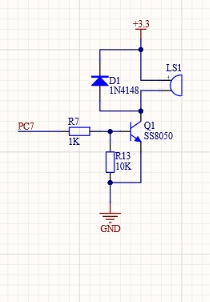

本次實驗設計的鬧鐘提醒電路為蜂鳴器電路，接入芯片的PC7引腳，當時間為設置鬧鐘時間時，蜂鳴器工作，發出響聲，提醒電路如圖所示。


四、核心代碼（帶注釋）


  1. #include "delay.h"
  2. #include "sys.h"
  3. #include "lcd.h"
  4. #include "dht11.h"
  5. #include "ds1302.h"
  6. #include "KEY.h"
  7. #include "beep.h"
  8. u8 temp;
  9. u8 humi;
  10. u8 t=0;
  11. u8 flag=0,flag1=0,flag2=0,flag3=1;
  12. u8 a,b,c;
  13. int min1=10,hour1=10;
  14. DHT11_Data_TypeDef DHT11_Data;
  15. void TIM3_Int_Init(u16 arr,u16 psc)
  16. {
  17.     TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
  18.     NVIC_InitTypeDef NVIC_InitStructure;

  20.     RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE); //時鐘使能

  22.     //定時器TIM3初始化
  23.     TIM_TimeBaseStructure.TIM_Period = arr; //設置在下一個更新事件裝入活動的自動重裝載計時器的值
  24.     TIM_TimeBaseStructure.TIM_Prescaler =psc; //設置用來作為TIMx時鐘頻率除數的預分頻值    TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; //設置時鐘分割:TDTS = Tck_tim
  25.     TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;  //TIM向上計數模式
  26.     TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure); //根據指定的參數初始化TIMx的時間基數單位

  28.     TIM_ITConfig(TIM3,TIM_IT_Update,ENABLE ); //使能指定的TIM3中斷，允許更新中斷
  29.     //中斷優先級NVIC設置
  30.     NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn;  //TIM中斷
  31.     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;  //先占優先級0級
  32.     NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;  //從優先級3級
  33.     NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道被使能
  34.     NVIC_Init(&NVIC_InitStructure);  //初始化NVIC寄存器
  35.     TIM_Cmd(TIM3, DISABLE);  //使能TIMx
  36. }
  37. void gui0(u8 mode)
  38. {
  39. LCD_ShowPicture(0,0,480,320);
  40. if(flag3==1)
  41. {
  42. LCD_ShowPicture3(445,0,479,34);
  43. }
  44. LCD_ShowChinese(0+40,0,0,BLUE,32,mode);//字
  45. LCD_ShowChinese(32+40,0,8,BLUE,32,mode);
  46. LCD_ShowChinese(64+40,0,9,BLUE,32,mode);
  47. LCD_ShowChinese(96+40,0,10,BLUE,32,mode);
  48. LCD_ShowNum(52,40,temp,2,BLUE,32,mode);//溫度
  49. LCD_ShowChinese(132,40,12,BLUE,32,mode);

  51. LCD_ShowChinese(128+80+30,0,0,BLUE,32,mode);
  52. LCD_ShowChinese(160+80+30,0,8,BLUE,32,mode);
  53. LCD_ShowChinese(192+80+30,0,11,BLUE,32,mode);
  54. LCD_ShowChinese(224+80+30,0,10,BLUE,32,mode);
  55. LCD_ShowNum(248+30,40,humi,2,BLUE,32,mode);
  56. LCD_ShowChar(280+30,40,'%',BLUE,32,mode);

  58. LCD_ShowNum(20,80,hour/10,1,BLUE,160,mode);//時間
  59. LCD_ShowNum(110,80,hour%10,1,BLUE,160,mode);
  60. LCD_ShowChar(200,65,':',BLUE,160,mode);
  61. LCD_ShowNum(290,80,min/10,1,BLUE,160,mode);
  62. LCD_ShowNum(380,80,min%10,1,BLUE,160,mode);
  63. LCD_ShowNum(0,250,year+2000,4,BLUE,32,mode);
  64. LCD_ShowChinese(64,250,13,BLUE,32,mode);
  65. LCD_ShowNum(96,250,month,2,BLUE,32,mode);
  66. LCD_ShowChinese(128,250,14,BLUE,32,mode);
  67. LCD_ShowNum(160,250,day,2,BLUE,32,mode);
  68. LCD_ShowChinese(192,250,15,BLUE,32,mode);
  69. LCD_ShowChinese(224,250,16,BLUE,32,mode);
  70. LCD_ShowChinese(256,250,week,BLUE,32,mode);

  72. LCD_ShowNum(0,283,hour1,2,BLUE,32,mode);
  73. LCD_ShowChar(33,283,':',BLUE,32,mode);
  74. LCD_ShowNum(50,283,min1,2,BLUE,32,mode);
  75. }
  76. void keyscan(u8 mode)
  77. {
  78. switch(t)
  79.                             {
  80.                                           case KEY0_PRES:
  81.     if(min1==min&&hour1==hour)
  82.    {
  83.     flag2=1;
  84.     BEEP(OFF);
  85.    }
  86.                                                         switch(flag)
  87.      {
  88.      case 1: hour++; if(hour>23)hour=0;LCD_ShowPicture2(20,80,190,240); LCD_ShowNum(20,80,hour/10,1,BLUE,160,mode);//時間
  89. LCD_ShowNum(110,80,hour%10,1,BLUE,160,mode);break;
  90.         case 2: min++;  if(min>59) min=0;LCD_ShowPicture2(290,80,460,240);LCD_ShowNum(290,80,min/10,1,BLUE,160,mode);
  91.                 LCD_ShowNum(380,80,min%10,1,BLUE,160,mode); break;
  92.         case 3: year++; LCD_ShowPicture2(0,250,64,282); LCD_ShowNum(0,250,year+2000,4,BLUE,32,mode);break;
  93.         case 4: month++; if(month>12) month=1;LCD_ShowPicture2(96,250,128,282);  LCD_ShowNum(96,250,month,2,BLUE,32,mode);break;
  94.         case 5: day++;   if(day>31) day=1; LCD_ShowPicture2(160,250,192,282);LCD_ShowNum(160,250,day,2,BLUE,32,mode); break;
  95.         case 6: week++; if(week>7)  week=1; LCD_ShowPicture2(256,250,288,282);LCD_ShowChinese(256,250,week,BLUE,32,mode);break;
  96.         case 7: hour1++; if(hour1>23)hour1=0;LCD_ShowPicture2(0,283,32,315); LCD_ShowNum(0,283,hour1,2,BLUE,32,mode);break;
  97.         case 8: min1++;  if(min1>59)min1=0;LCD_ShowPicture2(50,283,82,315);LCD_ShowNum(50,283,min1,2,BLUE,32,mode);break;
  98.         case 9: flag3=1; LCD_ShowPicture3(445,0,479,34); break;
  99.                     default: break;
  100.      }
  101.                                                         break;
  102.                                           case KEY1_PRES:
  103.        if(min1==min&&hour1==hour)
  104.    {
  105.     flag2=1;
  106.     BEEP( OFF );
  107.    }
  108.                                           switch(flag)
  109.      {
  110.         case 1: hour--; if(hour<0)hour=23; LCD_ShowPicture2(20,80,190,240);LCD_ShowNum(20,80,hour/10,1,BLUE,160,mode);//時間
  111. LCD_ShowNum(110,80,hour%10,1,BLUE,160,mode); break;
  112.         case 2: min--;  if(min<0) min=59; LCD_ShowPicture2(290,80,460,240);LCD_ShowNum(290,80,min/10,1,BLUE,160,mode);
  113. LCD_ShowNum(380,80,min%10,1,BLUE,160,mode); break;
  114.         case 3: year--; LCD_ShowPicture2(0,250,64,282); LCD_ShowNum(0,250,year+2000,4,BLUE,32,mode);break;
  115.         case 4: month--; if(month<1) month=12; LCD_ShowPicture2(96,250,128,282); LCD_ShowNum(96,250,month,2,BLUE,32,mode);break;
  116.         case 5: day--;   if(day<1) day=31; LCD_ShowPicture2(160,250,192,282);LCD_ShowNum(160,250,day,2,BLUE,32,mode);  break;
  117.         case 6: week--; if(week<1)  week=7; LCD_ShowPicture2(256,250,288,282);LCD_ShowChinese(256,250,week,BLUE,32,mode); break;
  118.         case 7: hour1--; if(hour1<0)hour1=23;LCD_ShowPicture2(0,283,32,315); LCD_ShowNum(0,283,hour1,2,BLUE,32,mode);break;
  119.         case 8: min1--;  if(min1<0)min1=59;LCD_ShowPicture2(50,283,82,315);LCD_ShowNum(50,283,min1,2,BLUE,32,mode);break;
  120.         case 9: flag3=0; LCD_ShowPicture2(445,0,480,36);break;
  121.                     default: break;
  122.      }
  123.                                                         break;
  124.                                           case WKUP_PRES:
  125.                                                         cc1();flag++;
  126.            switch(flag)
  127.   {
  128.     case 1:  TIM_Cmd(TIM3, DISABLE); LCD_DrawLine(20,242,190,243,BLUE);break;
  129.     case 2: LCD_ShowPicture1(242,243);LCD_DrawLine(290,242,460,243,BLUE);   break;
  130.     case 3: LCD_ShowPicture1(242,243); LCD_DrawLine(0,287,64,288,BLUE);break;
  131.     case 4: LCD_ShowPicture1(287,288);LCD_DrawLine(96,287,128,288,BLUE);break;
  132.     case 5: LCD_ShowPicture1(287,288);  LCD_DrawLine(160,287,192,288,BLUE); break;
  133.     case 6: LCD_ShowPicture1(287,288);LCD_DrawLine(256,287,288,288,BLUE); break;
  134.     case 7: LCD_ShowPicture1(287,288);  LCD_DrawLine(0,316,32,317,BLUE);break;
  135.     case 8: LCD_ShowPicture1(316,317); LCD_DrawLine(50,316,82,317,BLUE);break;
  136.     case 9: LCD_ShowPicture1(316,317); LCD_DrawLine(445,37,479,38,BLUE);break;
  137.     case 10: LCD_ShowPicture2(445,37,479,38); ds_wtime();a=sec;b=min;c=hour;TIM_Cmd(TIM3, ENABLE);flag=0;break;
  138.                             default:                break;
  139.               }
  140.          break;
  141.    default:               delay_ms(5);              break;
  142. }
  143. }
  144. int main(void)
  145. {
  146.               delay_init();
  147.               NVIC_Configuration();
  148.   DHT11_Init ();
  149.   KEY_Init();
  150.   BEEP_GPIO_Config();
  151.   BEEP( OFF );
  152.   TIM3_Int_Init(9999,7199);
  153.   ds1302_init();
  154.   ds_read_time();
  155.   cc();
  156.   a=sec;
  157.   b=min;
  158.   c=hour;
  159.   Lcd_Init();
  160.   LCD_Clear(WHITE);
  161.   gui0(1);
  162.   TIM_Cmd(TIM3, ENABLE);
  163.               while(1)
  164. {
  165. t=KEY_Scan(0);
  166.   keyscan(1);
  167.    if( DHT11_Read_TempAndHumidity (&DHT11_Data ) == SUCCESS&&flag==0)
  168. {
  169.    temp=DHT11_Data.temp_int;
  170.    humi=DHT11_Data.humi_int;
  171. LCD_ShowPicture2(52,40,84,72);
  172. LCD_ShowPicture2(278,40,310,72);
  173. LCD_ShowNum(52,40,temp,2,BLUE,32,1);
  174. LCD_ShowNum(278,40,humi,2,BLUE,32,1);
  175. }
  176. if(flag==0&&min1==min&&hour1==hour&&flag2==0&&flag3==1)
  177. {
  178. BEEP( ON );
  179. }
  180. }
  181. }
復制代碼
