PLT文件格式
PLT文件源自于 HP 繪圖儀，PLT文件格式是基于矢量的，由Hewlett Packard開發。在 AutoCAD/R14 版及 CorlDraw 軟件中可以見 到（需要導出），其實基于此類設備的還有 EPS 的一種矢量格 式，即 EPS 文件，在此不多描述。 PLT 的操作指令非常豐富，不過常用以下幾種指令就差不多夠了。 在諸如AutoCAD這樣的程序中，用于打印繪圖儀上的繪圖。其它應用程序，例如CorelDraw ，可以解釋HPGL的子集以及HPGL/2 命令集。
PLT文件中設備單位與標準長度單位的換算關系如下：
1016個繪圖儀單位 = 1 英寸
或 40個繪圖儀單位 = 1 mm
PLT 的操作指令非常豐富， 不過常用以下幾種指令就差不多夠了。

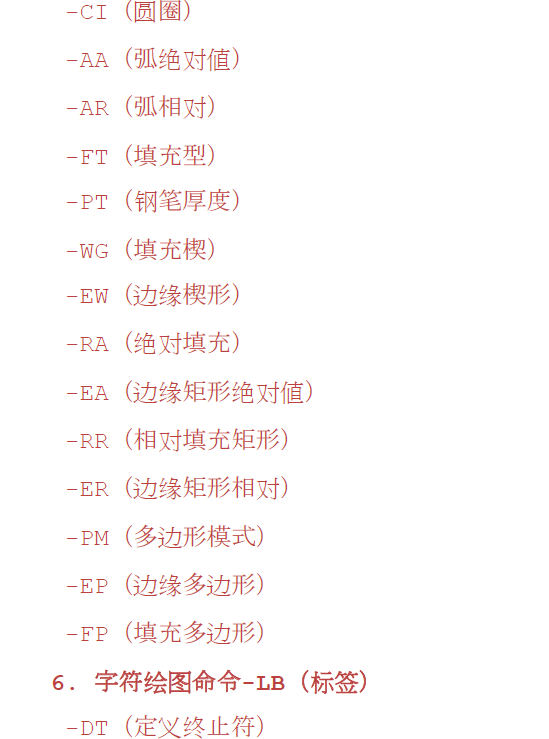

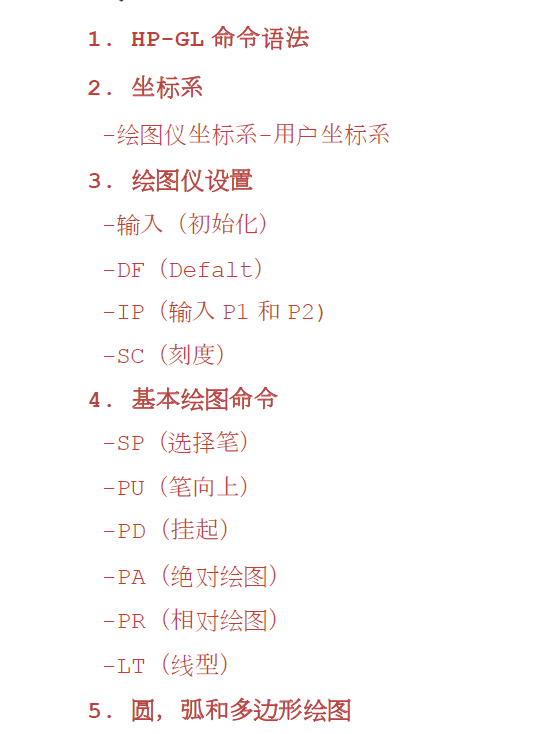

PA 到達指定的絕對位置 PU 抬筆動作 PD 下筆動作 SP 換筆動作 AA 圓弧動作 LB 文本路徑
PLT 的操作碼格式有許多形式，如抬筆動作：PU10023 23402; 達到指令位置后抬筆或 PU10023 ， 23402;或 PA10023 ， 23402; PU ；
還有就是 PA 指令：PA1234 4567 ； ( 注意，兩個數值之間有空格或者 ’, ’ 分隔符 )PA8324 2345;或PA1234,4567,8324,2345; （多坐標放在一起）
一般而言，從 CorelDraw 或 AutoCAD/R14 版生成的 PLT 文件，其路徑大部分只包含 PU ， PA ， PD ， SP 有效指令，且路徑已經為最優化的運動軌跡了，省去開發人員對最短路徑的優化處理，而 DXF 文件則需要根據工藝，需要再次優化，因?yàn)樗穆窂脚c繪圖順序有關，這樣有時頻繁編輯或修改出來的圖形路徑 會非常紋亂，不適合直接加工處理，所以還需要開發人員再次優化路徑，以達到最好的加工軌跡。
|
|
