Proteus8.9 VSM Studio GCC編譯器仿真STM32F407ZGT6系列011_lcd1602并口

ID:371233 · 發表于 2020-5-21 00:58

一，打開文件（可以隨文下載放置在文檔中打開）。(如下圖1所示)

圖1

二，調整原理圖大小，適合可視，另存工程文件。(如下圖2，3，4所示)

圖2

圖3

圖4

三，點擊Source Code標簽。(如下圖5所示)

圖5

四，編輯main.c 代碼如Proteus8.9 VSM Studio GCC編譯器仿真STM32F407ZGT6系列011_lcd1602并口(如下圖6所示)

圖6

五，Main.c 代碼：

/* Main.c file generated by New Project wizard
* Author： Ziegler Yin
* Created: 周四一月 16 2020
* Processor: STM32F407ZGT6ZGT6
* Compiler:  GCC for ARM
*/

#include "mfuncs.h"
#include "delay.h"
#include "usart.h"
#include "lcd1602.h"

u8 l;

int main(void)
{
delay_init(84);  //初始化延時函數
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//設置系統中斷優先級分組2
uart_init(9600);//初始化串口波特率為115200
GPIOSt_Init();
lcd_init();

while(1) //實現比較值從0-300遞增，到300后從300-0遞減，循環
{
LClear();
for(l=0; l<100; l++) delay_ms(5);
ShowStr(1, 0, "Kaillen WorkWork", 12);
ShowStr(4, 1, "Wellcom YOU!", 12);
   for(l=0; l<255; l++) delay_ms(5);

uprint("大家好！！！\r\n");
uprint("大家來造呼吸機-----。\r\n");
uprint("控制芯片STM32F407ZGT6_011_LED1602并口02仿真開始了。\r\n");

LClear();
   for(l=0; l<100; l++) delay_ms(5);
ShowStr(1, 0,"Code Made", 9);
ShowStr(2, 1, "---Ziegler Yin", 14);
   for(l=0; l<100; l++) delay_ms(5);
}
}
void main(void)
{
      init();
      while(1){
LClear();
delay(500);
ShowStr(1, 0, "Kaillen WorkWork", 12);
ShowStr(4, 1, "Wellcom YOU!", 12);
delay(500);

LClear();
delay(500);
ShowStr(1, 0,"Code Made", 9);
ShowStr(2, 1, "---Ziegler Yin", 14);
delay(500);
}
}

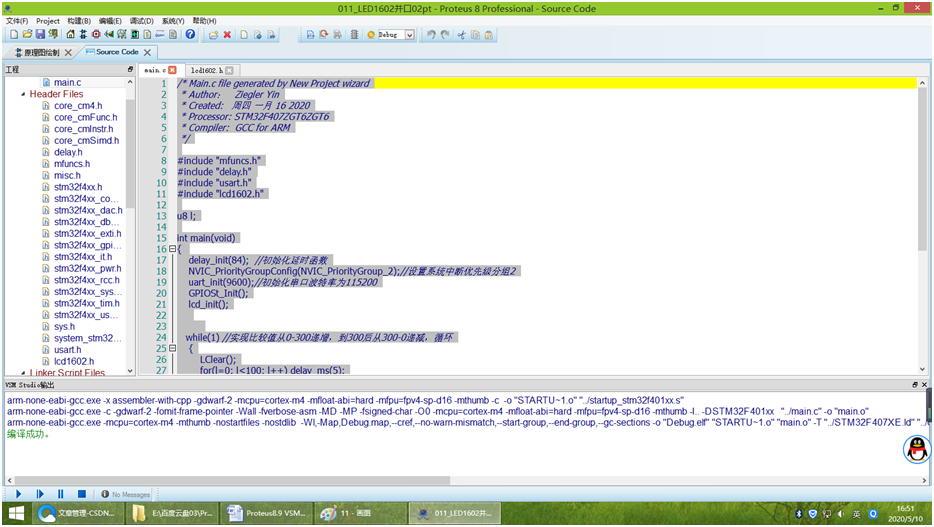

六，點擊構建工程按鈕，編譯工程。(如下圖7所示)

圖7

七，點擊窗口左下方仿真按鈕，可見lcd1602和虛擬串口的信息顯示在屏。 (如下圖8，9，10所示)

圖8

圖9

圖10

八，選擇release，點擊構建工程按鈕，編譯工程生成Hex文件。(如下圖11所示)

圖11

附件Proteus8.9 VSM Studio GCC編譯器仿真STM32F407ZGT6系列011_lcd1602并口在已安裝Proteus8.9的計算機文件夾中打開即可
需要進一步了解，請加入QQ群：976235464
