net vcc has only one pin Altium Designer錯誤如何解決?

ID:735337 · 發表于 2020-5-10 20:41

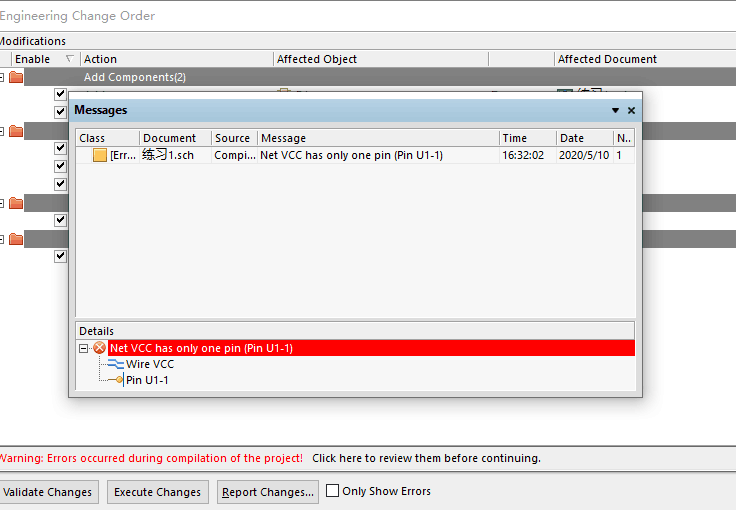

有沒有懂AD的大神看看應該怎么修改才能解決這個報錯?net vcc has only one pin

ID:420836 · 發表于 2020-5-11 08:15

當檢測到設計中的網絡僅包含一個組件引腳時，就會發生這種沖突。這些是單針腳網絡，這意味著這些連接從U1針腳開始，但不連接到任何其他針腳。如果這些是故意的，則可以忽略它們。 Altium提供了一個特定的指令，該指令告訴DRC工具在編譯項目時忽略它們。只需單擊菜單：Place >> Directive >> Generic NoERC并將其放在未使用的引腳上。

ID:592807 · 發表于 2020-5-11 08:26

換封裝，封裝有2個VCC腳，原理圖只有一個

ID:735337 · 發表于 2020-5-11 21:45

TTQ001 發表于 2020-5-11 08:15
當檢測到設計中的網絡僅包含一個組件引腳時，就會發生這種沖突。這些是單針腳網絡，這意味著這些連接從U1 ...

好的，謝謝

ID:735337 · 發表于 2020-5-11 21:48

黃youhui 發表于 2020-5-11 08:26
換封裝，封裝有2個VCC腳，原理圖只有一個

好的，我試試
