單片機+lcd12864不能顯示漢字 keil 0xfd 補丁已經打過

[復制鏈接]
跳轉到指定樓層
樓主
20黑幣

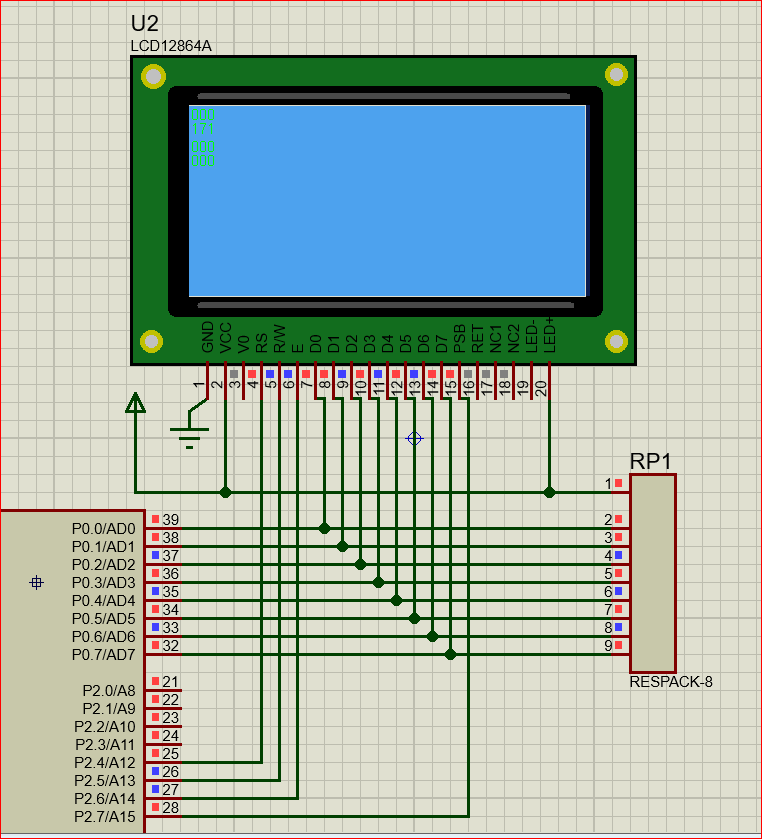

初學lcd12864 （帶字庫）。請教大神為什么液晶屏只有左上角顯示4排數字，不能顯示漢字。
keil 0xfd 補丁已經打過。是我程序有問題還是別的原因。。提前謝謝大家的幫助

下面是我的代碼：：/////////////
  1. ///////////////
  2. // 系統時鐘 : 11.0592MHZ
  3. // 含字庫
  4. /* ***************************************************** */
  5. #include <reg52.h>
  6. #include <intrins.h>
  7. #define uint unsigned int
  8. #define uchar unsigned char
  9. #define Lcd_data P0 //數據總線

  11. /* ***************************************************** */
  12. // 位定義
  13. /* ***************************************************** */
  14. sbit LCD_RS = P2^4; //存儲器選擇輸入
  15. sbit LCD_RW = P2^5; //液晶讀/寫控制
  16. sbit LCD_EN = P2^6; //液晶使能控制
  17. sbit LCD_PSB = P2^7;//串/并方式控制
  18. //顯示內容數組
  19. uchar code dis1[]={"許多年以后"};
  20. uchar code dis2[]={"你是否還愛我"};
  21. uchar code dis3[]={"依偎在我懷里"};
  22. uchar code dis4[]={"叫我一聲老公"};
  23. #define delaynop();{_nop_();_nop_();_nop_();_nop_();};
  24. //void delay0(uchar x);//x*0.14ms
  25. //void lcd_pos(uchar X,uchar Y);//確定顯示位置
  26. void delay(uint ms)
  27. {
  28.    while(ms--)
  29.    {
  30.       uchar i;
  31.    for(i=0;i<250;i++)
  32.    {
  33.      _nop_();
  34.   _nop_();
  35.   _nop_();
  36.   _nop_();
  37.    }
  38.    }
  39. }
  40. //LCD 忙狀態查詢
  41. //lcd_busy 為1是忙 等待 為0是 閑可寫指令于數據
  42. bit lcd_busy()
  43. {
  44.     bit result;
  45. LCD_RS = 0;
  46. LCD_RW = 1;
  47. LCD_EN = 1;
  48. delaynop();
  49. result = (bit)(P0&0x80);
  50. LCD_EN = 0;
  51. return (result);
  52. }
  53. //寫指令到LCD
  54. //RS=L RW=L E=H,D0-D7=指令碼
  55. void lcd_wcmd(uchar cmd)
  56. {
  57.     while(lcd_busy());
  58. LCD_RS = 0;
  59. LCD_RW = 0;
  60. LCD_EN = 0;
  61. _nop_();
  62. _nop_();
  63. P0 = cmd;
  64. delaynop();
  65. LCD_EN = 1;
  66. delaynop();
  67. LCD_EN = 0;
  68. }
  69. //寫數據到LCD
  70. //RS=H RW=L E=H D0-D7=數據
  71. void lcd_wdat(uchar dat)
  72. {
  73.     while(lcd_busy());
  74. LCD_RS = 1;
  75. LCD_RW = 0;
  76. LCD_EN = 0;
  77. P0 = dat;
  78. delaynop();
  79. LCD_EN = 1;
  80. delaynop();
  81. LCD_EN = 0;
  82. }
  83. //LCD初始化
  84. void lcd_init()
  85. {
  86.     LCD_PSB = 1;    //并口
  87. lcd_wcmd(0x34); //擴充指令操作
  88. delay(5);
  89. lcd_wcmd(0x30); //基本指令操作
  90. delay(5);
  91. lcd_wcmd(0x0c); //顯示開/關光標
  92. delay(5);
  93. lcd_wcmd(0x01); //清除lcd顯示內容
  94. delay(5);
  95. }
  96. //設定顯示位置
  97.   void lcd_pos(uchar X,uchar Y)
  98.   {
  99.     uchar pos;
  100. if(X==0)
  101.   {X=0x80;}
  102. else if(X==1)
  103.   {X=0x90;}
  104. else if(X==2)
  105.   {X=0x88;}
  106. else if(X==3)
  107.   {X=0x98;}
  108. pos=X+Y;
  109. lcd_wcmd(pos);
  110.   }
  111. //主函數
  112.   void main()
  113.   {
  114.     uchar i;
  115. lcd_init();   //初始化lcd
  116. lcd_pos(0,0); //設置顯示位置為第一行第一個字符
  117. i=0;
  118. while(dis1[i]!='\0')
  119. {      //顯示字符
  120.    lcd_wdat(dis1[i]);
  121.    i++;
  122. }
  123. lcd_pos(1,0); //設置顯示位置為第2行第一個字符
  124. i=0;
  125. while(dis2[i]!='\0')
  126. {      //顯示字符
  127.    lcd_wdat(dis2[i]);
  128.    i++;
  129. }
  130. lcd_pos(2,0); //設置顯示位置為第3行第一個字符
  131. i=0;
  132. while(dis3[i]!='\0')
  133. {      //顯示字符
  134.    lcd_wdat(dis3[i]);
  135.    i++;
  136. }
  137. lcd_pos(3,0); //設置顯示位置為第一行第一個字符
  138. i=0;
  139. while(dis4[i]!='\0')
  140. {      //顯示字符
  141.    lcd_wdat(dis4[i]);
  142.    i++;
  143. }
  144. while(1);
  145.   }
復制代碼

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:452950 發表于 2020-5-5 09:16 | 只看該作者

LCD12864A.dll Proteus中文字庫元件下載(ST7920)單片機控制DS18B20溫度傳感器 - 單片機仿真論壇 單片機論壇 http://www.zg4o1577.cn/bbs/dpj-148431-1.html
回復

使用道具 舉報

板凳
ID:376443 發表于 2020-5-5 19:48 來自手機 | 只看該作者
xxpp2011 發表于 2020-5-5 09:16
LCD12864A.dll Proteus中文字庫元件下載(ST7920)單片機控制DS18B20溫度傳感器 - 單片機仿真論壇 單片機論 ...

我已經弄過這個了，之前庫里沒這個器件，加上才有的，不過那個第二步我出來好多選項，沒說的那個
回復

使用道具 舉報

地板
ID:403303 發表于 2020-5-5 20:16 | 只看該作者
這玩意顯示漢字不是要取模嗎
回復

使用道具 舉報

5#
ID:753047 發表于 2020-5-16 22:18 | 只看該作者
我也遇到這問題了，你的問題解決了嗎
回復

使用道具 舉報

6#
ID:753047 發表于 2020-5-17 01:15 | 只看該作者
你解決了嗎？
回復

使用道具 舉報
