Proteus8.9 仿真STM32407ZGT6系列008_PWM輸出

ID:371233 · 發表于 2020-4-27 01:20

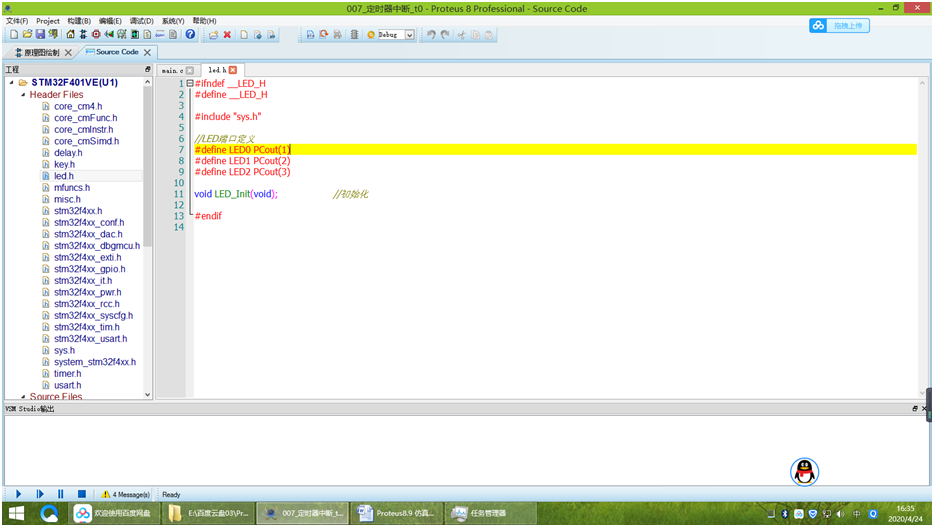

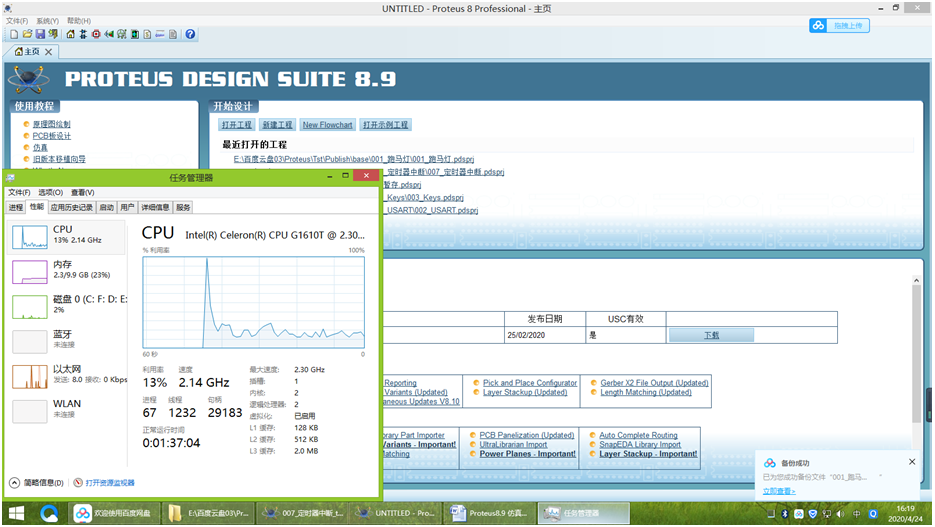

一，打開文件（可以隨文下載放置在文檔中打開）。(如下圖1所示)

圖1

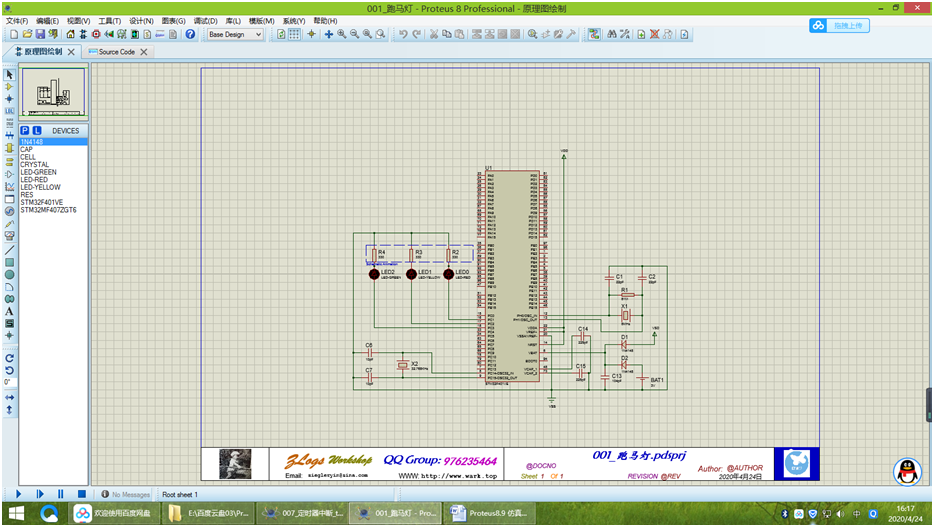

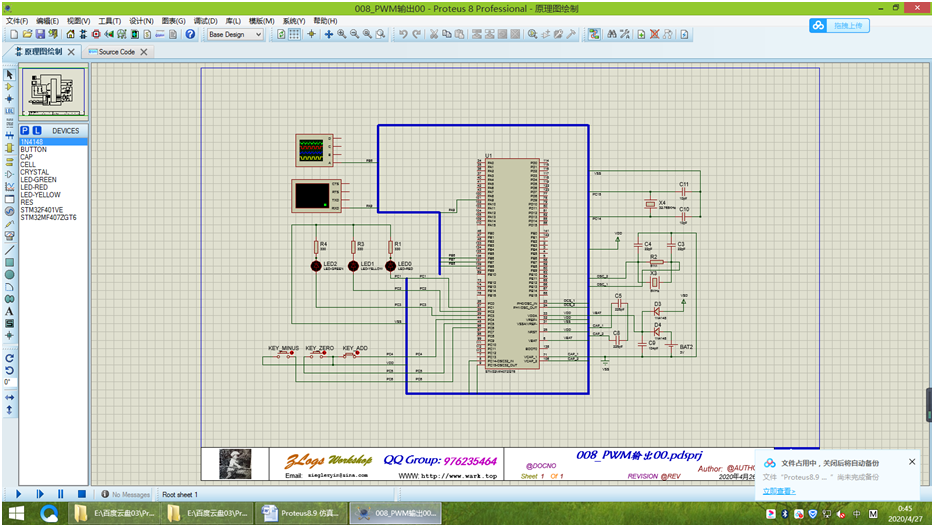

二，調整虛擬器件，另存工程文件。(如下圖2，3，4所示)

圖2

圖3

圖4

三，點擊Source Code標簽。(如下圖5所示)

圖5

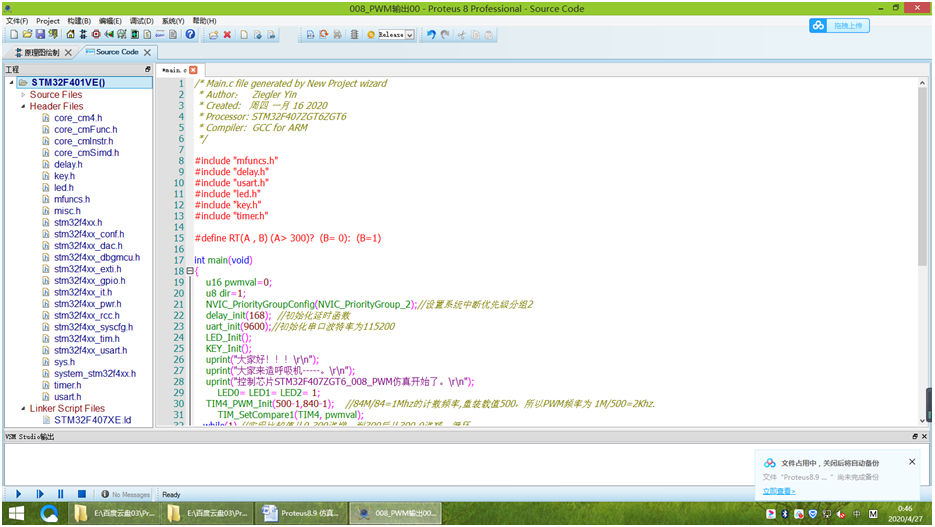

四，編輯main.c，timer.c，timer.h， key.c，key.h， led.c，led.h 代碼如Proteus8.9 仿真STM32407ZGT6系列001(如下圖6所示)

圖6

五，Main.c 代碼：

/* Main.c file generated by New Project wizard

* Author： Ziegler Yin

* Created: 周四一月 16 2020

* Processor: STM32F407ZGT6ZGT6

* Compiler: GCC for ARM

*/

#include "mfuncs.h"

#include "delay.h"

#include "usart.h"

#include "led.h"

#include "key.h"

#include "timer.h"

#define RT(A , B) (A> 300)? (B= 0): (B=1)

int main(void)

{

u16 pwmval=0;

u8 dir=1;

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//設置系統中斷優先級分組2

delay_init(168); //初始化延時函數

uart_init(9600);//初始化串口波特率為115200

LED_Init();

KEY_Init();

uprint("大家好！��！\r\n");

uprint("大家來造呼吸機-----。\r\n");

uprint("控制芯片STM32F407ZGT6_008_PWM仿真開始了。\r\n");

LED0= LED1= LED2= 1;

TIM4_PWM_Init(500-1,840-1); //84M/84=1Mhz的計數頻率,重裝載值500，所以PWM頻率為 1M/500=2Khz.

TIM_SetCompare1(TIM4, pwmval);

while(1) //實現比較值從0-300遞增，到300后從300-0遞減，循環

{

uprint("Arm運行時......\r\n");

if(1==ReadKey(GPIOC, 0x0010)) {

LED0= 1;

uprint("占空比增加......\r\n");

if(dir) pwmval+=10;

RT(pwmval , dir);

}if(1==ReadKey(GPIOC, 0x0020)) {

LED1= 1;

uprint("占空清零......\r\n");

if(dir) pwmval= 0;

RT(pwmval , dir);

}if(1==ReadKey(GPIOC, 0x0040)) {

LED2= 1;

uprint("占空比減少......\r\n");

if(dir) pwmval-=10;

RT(pwmval , dir);

}

TIM_SetCompare1(TIM4, pwmval);

delay_ms(100);

LED0= LED1= LED2= 0;

}

timer.c代碼：

#include "mfuncs.h"

#include "timer.h"

#include "led.h"

void TIM4_PWM_Init(u32 arr,u32 psc)

{

//此部分需手動修改IO口設置

GPIO_InitTypeDef GPIO_InitStructure;

TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;

TIM_OCInitTypeDef TIM_OCInitStructure;

RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4, ENABLE); //TIM4時鐘使能

RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE); //使能PORTB時鐘

GPIO_PinAFConfig(GPIOB, GPIO_PinSource6, GPIO_AF_TIM4); //GPIOB6, 7, 8復用為定時器4

GPIO_PinAFConfig(GPIOB, GPIO_PinSource7, GPIO_AF_TIM4); //GPIOB6, 7, 8復用為定時器4

GPIO_PinAFConfig(GPIOB, GPIO_PinSource8, GPIO_AF_TIM4); //GPIOB6, 7, 8復用為定時器4

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6| GPIO_Pin_7| GPIO_Pin_8; //GPIOB6, 7, 8

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; //復用功能

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz; //速度100MHz

GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽復用輸出

GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; //上拉

GPIO_Init(GPIOB, &GPIO_InitStructure); //初始化PB

TIM_TimeBaseStructure.TIM_Prescaler= psc; //定時器分頻

TIM_TimeBaseStructure.TIM_CounterMode= TIM_CounterMode_Up; //向上計數模式

TIM_TimeBaseStructure.TIM_Period= arr/ 5; //自動重裝載值

TIM_TimeBaseStructure.TIM_ClockDivision= TIM_CKD_DIV1;

TIM_TimeBaseInit(TIM4, &TIM_TimeBaseStructure);//初始化定時器4

//初始化TIM4 Channel1 PWM模式

TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; //選擇定時器模式:TIM脈沖寬度調制模式2

TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比較輸出使能

TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low; //輸出極性:TIM輸出比較極性低

TIM_OC1Init(TIM4, &TIM_OCInitStructure); //根據T指定的參數初始化外設TIM14

TIM_OC1PreloadConfig(TIM4, TIM_OCPreload_Enable); //使能TIM4在CCR1上的預裝載寄存器

TIM_TimeBaseStructure.TIM_Prescaler= psc; //定時器分頻

TIM_TimeBaseStructure.TIM_CounterMode= TIM_CounterMode_Up; //向上計數模式

TIM_TimeBaseStructure.TIM_Period= arr/ 2; //自動重裝載值

TIM_TimeBaseStructure.TIM_ClockDivision= TIM_CKD_DIV1;

TIM_TimeBaseInit(TIM4, &TIM_TimeBaseStructure);//初始化定時器4

//初始化TIM4 Channel1 PWM模式

TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; //選擇定時器模式:TIM脈沖寬度調制模式2

TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比較輸出使能

TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low; //輸出極性:TIM輸出比較極性低

TIM_OC1Init(TIM4, &TIM_OCInitStructure); //根據T指定的參數初始化外設TIM1

TIM_OC2PreloadConfig(TIM4, TIM_OCPreload_Enable); //使能TIM4在CCR1上的預裝載寄存器

TIM_TimeBaseStructure.TIM_Prescaler= psc; //定時器分頻

TIM_TimeBaseStructure.TIM_CounterMode= TIM_CounterMode_Up; //向上計數模式

TIM_TimeBaseStructure.TIM_Period= arr; //自動重裝載值

TIM_TimeBaseStructure.TIM_ClockDivision= TIM_CKD_DIV1;

TIM_TimeBaseInit(TIM4, &TIM_TimeBaseStructure);//初始化定時器14

//初始化TIM4 Channel1 PWM模式

TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; //選擇定時器模式:TIM脈沖寬度調制模式2

TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比較輸出使能

TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low; //輸出極性:TIM輸出比較極性低

TIM_OC1Init(TIM4, &TIM_OCInitStructure); //根據T指定的參數初始化外設TIM1 4OC1

TIM_OC3PreloadConfig(TIM4, TIM_OCPreload_Enable); //使能TIM4在CCR1上的預裝載寄存器

TIM_ARRPreloadConfig(TIM4, ENABLE); //ARPE使能

TIM_Cmd(TIM4, ENABLE); //使能TIM4

}

timer.h代碼

#ifndef _TIMER_H

#define _TIMER_H

#include "sys.h"

void TIM4_PWM_Init(u32 arr,u32 psc);

#endif

key.c,key.h, led.c led.h之前的代碼都可借鑒，不在多列，以后不再一一羅列，只列main.c 與相關功能的.c, .h代碼。

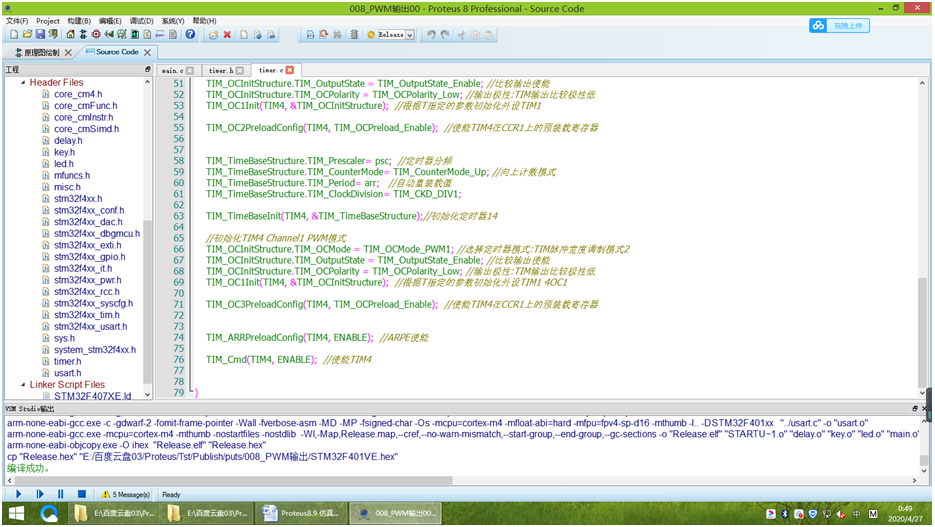

六，點擊構建工程按鈕，編譯工程。(如下圖7所示)

圖7

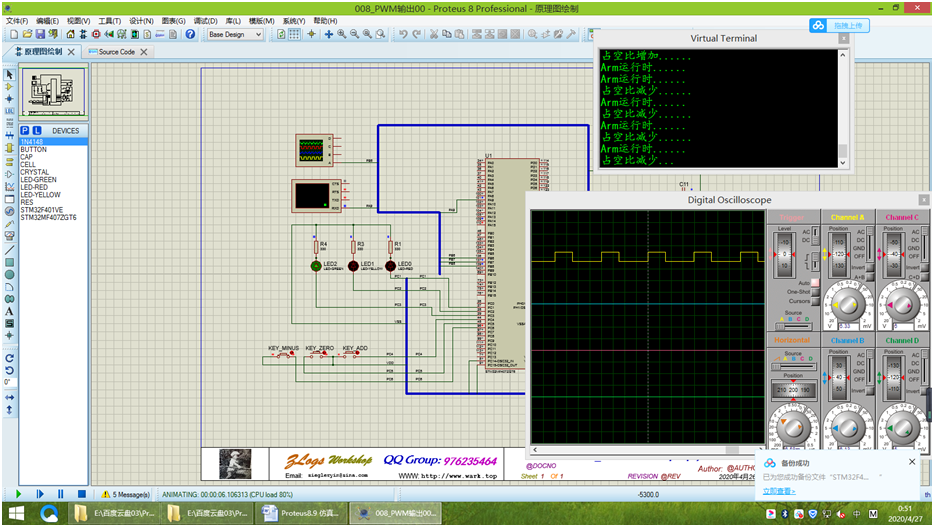

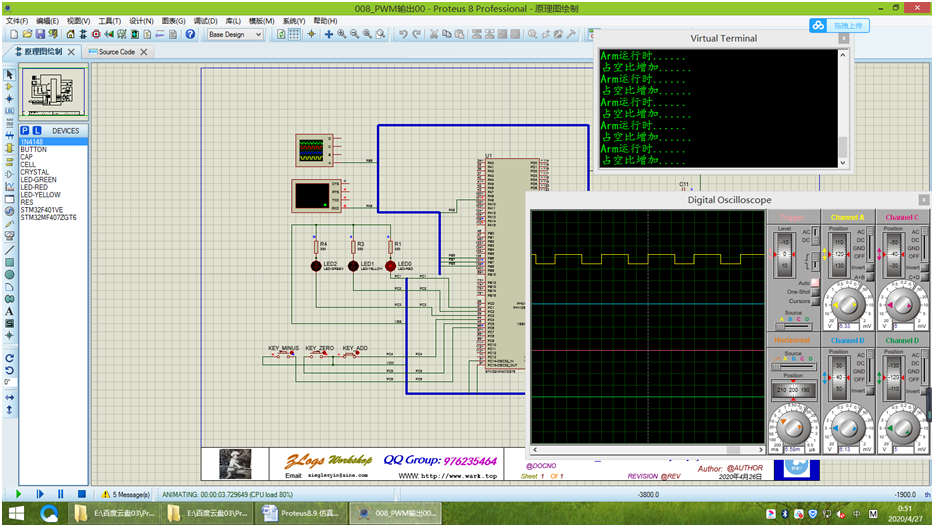

七，點擊窗口左下方仿真按鈕，可見紅，黃，綠燈點亮后一會滅，仿真開始，按下KEY_ADD按鈕，占空比增加；按下KEY_MINUS按鈕，占空比減少；按下KEY_ZERO按鈕，占空比清零。虛擬串口,示波器將的狀態變化顯示在屏。 (如下圖8，9，10所示)

圖8

圖9

圖10

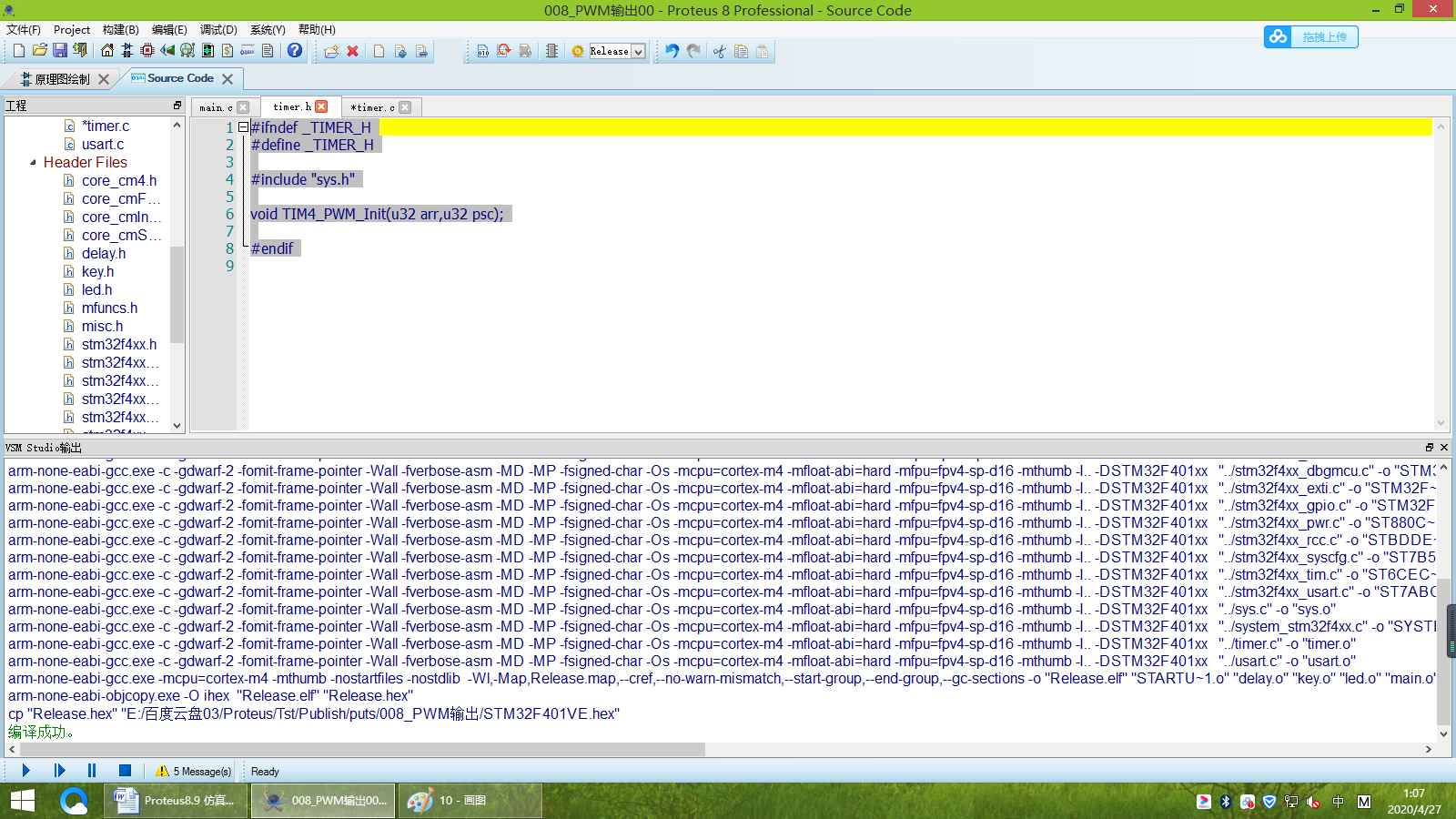

八，選擇release，點擊構建工程按鈕，編譯工程生成Hex文件。(如下圖11所示)

圖11

九，系列的001-003虛擬仿真與開發板對應已證明：虛擬仿真程序對于開發板有效，之后不再➕上下載到開發板的介紹。

附件Proteus8.9 仿真STM32407ZGT6系列008_PWM輸出在已安裝Proteus8.9的計算機文件夾中打開即可

需要進一步了解，請加入QQ群：976235464

ID:91165 · 發表于 2020-4-27 05:42

這么晚還發帖。辛苦了，

ID:371233 · 發表于 2020-4-28 15:00

HWL0541 發表于 2020-4-27 05:42
這么晚還發帖。辛苦了，

謝謝！屬性貓頭鷹，喜歡夜晚。
