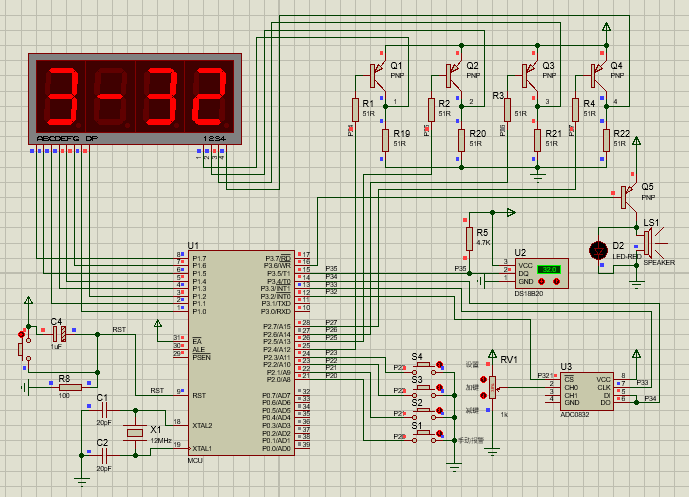

51單片機智能火災報警系統+代碼+proteus仿真圖

ID:427205 · 發表于 2020-4-18 22:05

基于51/52單片機智能火災報警系統+代碼+仿真。程序代碼已調試，仿真運行沒有問題。代碼從keil里復制后，注釋部分亂碼了，詳見附件。

單片機源程序如下:

#include <reg52.h> //調用單片機頭文件
#define uchar unsigned char //無符號字符型宏定義變量范圍0~255
#define uint unsigned int //無符號整型宏定義變量范圍0~65535
#include <intrins.h>
//數碼管段選定義 0 1 2 3 4 5 6 7 8 9
uchar code smg_du[]={0x05,0xdd,0x46,0x54,0x9c,0x34,0x24,0x5d,0x04,0x14,
0x0c,0xa4,0x27,0xc4,0x26,0x2e,0xff}; //斷碼
//數碼管位選定義
uchar code smg_we[]={0x7f,0xbf,0xdf,0xef};
uchar dis_smg[8] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8};
sbit CS=P3^2; //CS定義為P1口的第4位腳，連接ADC0832CS腳 PCB
sbit SCL=P3^3; //SCL定義為P1口的第3位腳，連接ADC0832SCL腳
sbit DO=P3^4; //DO定義為P1口的第4位腳，連接ADC0832DO腳
sbit dq = P3^5; //18b20 IO口的定義
sbit beep = P3^6; //蜂鳴器IO口定義
uint temperature,s_temp=35; //溫度的變量
uchar dengji,s_dengji=5; //煙物等級
uchar shoudong; //手動報警鍵
uchar flag_huoyan;
bit flag_300ms = 1;
uchar key_can; //按鍵值的變量
uchar menu_1; //菜單設計的變量
/***********************1ms延時函數*****************************/
void delay_1ms(uint q)
{
uint i,j;
for(i=0;i<q;i++)
for(j=0;j<120;j++);
}
/***********************小延時函數*****************************/
void delay_uint(uint q)
{
while(q--);
}
/***********************18b20初始化函數*****************************/
void init_18b20()
{
bit q;
dq = 1; //把總線拿高
delay_uint(1); //15us
dq = 0; //給復位脈沖
delay_uint(80); //750us
dq = 1; //把總線拿高等待
delay_uint(10); //110us
q = dq; //讀取18b20初始化信號
delay_uint(20); //200us
dq = 1; //把總線拿高釋放總線
}
/*************寫18b20內的數據***************/
void write_18b20(uchar dat)
{
uchar i;
for(i=0;i<8;i++)
{ //寫數據是低位開始
dq = 0; //把總線拿低寫時間隙開始
dq = dat & 0x01; //向18b20總線寫數據了
delay_uint(5); // 60us
dq = 1; //釋放總線
dat >>= 1;
}
}
/*************讀取18b20內的數據***************/
uchar read_18b20()
{
uchar i,value;
for(i=0;i<8;i++)
{
dq = 0; //把總線拿低讀時間隙開始
value >>= 1; //讀數據是低位開始
dq = 1; //釋放總線
if(dq == 1) //開始讀寫數據
value |= 0x80;
delay_uint(5); //60us 讀一個時間隙最少要保持60us的時間
}
return value; //返回數據
}
/*************讀取溫度的值讀出來的是小數***************/
uint read_temp()
{
uint value;
uchar low; //在讀取溫度的時候如果中斷的太頻繁了，就應該把中斷給關了，否則會影響到18b20的時序
init_18b20(); //初始化18b20
write_18b20(0xcc); //跳過64位ROM
write_18b20(0x44); //啟動一次溫度轉換命令
delay_uint(50); //500us
init_18b20(); //初始化18b20
write_18b20(0xcc); //跳過64位ROM
write_18b20(0xbe); //發出讀取暫存器命令
EA = 0;
low = read_18b20(); //讀溫度低字節
value = read_18b20(); //讀溫度高字節
EA = 1;
value <<= 8; //把溫度的高位左移8位
value |= low; //把讀出的溫度低位放到value的低八位中
value *= 0.0625; //轉換到溫度值
return value; //返回讀出的溫度
}
/***********讀數模轉換數據********************************************************/
//請先了解ADC0832模數轉換的串行協議，再來讀本函數，主要是對應時序圖來理解，本函數是模擬0832的串行協議進行的
unsigned char ad0832read(unsigned char channel)
{
uchar i=0;
uchar j;
uint dat=0;
uchar ndat=0;
uchar Vot=0;
if(channel==0)channel=2;
if(channel==1)channel=3;
DO=1;
_nop_();
_nop_();
CS=0;//拉低CS端
_nop_();
_nop_();
SCL=1;//拉高CLK端
_nop_();
_nop_();
SCL=0;//拉低CLK端,形成下降沿1
_nop_();
_nop_();
SCL=1;//拉高CLK端
DO=channel&0x1;
_nop_();
_nop_();
SCL=0;//拉低CLK端,形成下降沿2
_nop_();
_nop_();
SCL=1;//拉高CLK端
DO=(channel>>1)&0x1;
_nop_();
_nop_();
SCL=0;//拉低CLK端,形成下降沿3
DO=1;//控制命令結束
_nop_();
_nop_();
dat=0;
for(i=0;i<8;i++)
{
dat|=DO;//收數據
SCL=1;
_nop_();
_nop_();
SCL=0;//形成一次時鐘脈沖
_nop_();
_nop_();
dat<<=1;
if(i==7)dat|=DO;
}
for(i=0;i<8;i++)
{
j=0;
j=j|DO;//收數據
SCL=1;
_nop_();
_nop_();
SCL=0;//形成一次時鐘脈沖
_nop_();
_nop_();
j=j<<7;
ndat=ndat|j;
if(i<7)ndat>>=1;
}
CS=1;//拉低CS端
SCL=0;//拉低CLK端
DO=1;//拉高數據端,回到初始狀態
dat<<=8;
dat|=ndat;
return(dat); //return ad data
}
/***********************數碼顯示函數*****************************/
void display()
{
uchar i;
P1 = 0xff; //消隱
P2 = smg_we[i]; //位選
P1 = dis_smg[i]; //段選
i ++;
if(i >= 4) //4位數碼管顯示
i = 0;
}
/*************定時器0初始化程序***************/
void time_init()
{
EA = 1; //開總中斷
TMOD = 0X01; //定時器0、定時器1工作方式1
ET0 = 1; //開定時器0中斷
TR0 = 1; //允許定時器0定時
}
/********************獨立按鍵程序*****************/
uchar key_can; //按鍵值
void key() //獨立按鍵程序
{
static uchar key_new;
key_can = 20; //按鍵值還原
P2 |= 0x0f;
if((P2 & 0x0f) != 0x0f) //按鍵按下
{
delay_1ms(1); //按鍵消抖動
if(((P2 & 0x0f) != 0x0f) && (key_new == 1))
{ //確認是按鍵按下
key_new = 0;
switch(P2 & 0x0f)
{
case 0x0e: key_can = 4; break; //得到k1鍵值
case 0x0d: key_can = 3; break; //得到k2鍵值
case 0x0b: key_can = 2; break; //得到k3鍵值
case 0x07: key_can = 1; break; //得到k4鍵值
}
}
}
else //按鍵松開
key_new = 1;
}
/****************按鍵處理數碼管顯示函數***************/
void key_with()
{
if(key_can == 4) //緊急報警鍵手動報警
{
if(menu_1 == 0)
shoudong = 1;
}
if(key_can == 1) //設置鍵
{
menu_1 ++;
if(menu_1 >= 3)
{
menu_1 = 0;
}
}
if(menu_1 == 0)
{
if((key_can == 2) || (key_can == 3))
shoudong = 0; //取消手動報警
}
if(menu_1 == 1) //設置高溫報警
{
if(key_can == 2)
{
s_temp ++ ; //高溫報警值加1
if(s_temp > 99)
s_temp = 99;
}
if(key_can == 3)
{
s_temp -- ; //高溫報警值減1
if(s_temp <= 10)
s_temp = 10 ;
}
dis_smg[0] = smg_du[s_temp % 10]; //取個位顯示
dis_smg[1] = smg_du[s_temp / 10 % 10]; //取十位顯示
dis_smg[2] = 0xfe;
dis_smg[3] = smg_du[10]; //顯示A
}
if(menu_1 == 2) //設置煙物報警
{
if(key_can == 2)
{
s_dengji ++ ; //煙物報警值加1
if(s_dengji >= 9)
s_dengji = 9;
}
if(key_can == 3)
{
s_dengji --; //煙物報警值減1
if(s_dengji <= 1)
s_dengji = 1;
}
dis_smg[0] = smg_du[s_dengji % 10]; //取個位顯示
dis_smg[1] = 0xfe ;
dis_smg[2] = 0xfe;
dis_smg[3] = smg_du[11]; //顯示B
}
}
/****************報警函數***************/
void clock_h_l()
{
static uchar value;
if((dengji >= s_dengji) || (temperature >= s_temp) || (shoudong == 1) || (flag_huoyan == 1)) //報警
{
value ++;
if(value >= 2)
{
value = 10;
beep = ~beep; //蜂鳴器報警
}
}else
{
if((dengji < s_dengji) && (temperature < s_temp) && (shoudong == 0) && (flag_huoyan == 0)) //取消報警
{
value = 0;
beep = 1; //取消報警
}
}
}
/***************主函數*****************/
void main()
{
beep = 0; //開機蜂鳴器叫一聲
delay_1ms(200);
P0 = P1 = P2 = P3 = 0xff; //初始化IO口為高電平
time_init(); //初始化定時器
while(1)
{
key(); //獨立按鍵程序
if(key_can < 10)
{
key_with(); //按鍵按下要執行的程序
}
if(flag_300ms == 1)
{
flag_300ms = 0;
clock_h_l();
temperature = read_temp(); //讀取溫度值
dengji = ad0832read(0);
dengji = dengji * 10 / 256;
if(menu_1 == 0)
{
flag_huoyan = 0;
dis_smg[3]=smg_du[dengji]; //顯示煙物報警等級
dis_smg[2]= 0xfe; // -
dis_smg[1]=smg_du[temperature/10%10]; //十位
dis_smg[0]=smg_du[temperature%10]; //個位 ADC0832為8位ADC，數值為0~255，我們將其分開放入l_tmpdate數組中顯示
}
}
delay_1ms(1);
}
}
/*************定時器0中斷服務程序***************/
void time0_int() interrupt 1
{
static uchar value;
TH0 = 0xf8;
TL0 = 0x30; // 2ms
value ++;
display(); //數碼管顯示函數
if(value % 150 == 0)
{
flag_300ms = 1; //300ms
value = 0;
}
}

復制代碼

本人初學,僅供參考,存在錯誤和不足之處,請大家回帖多多指教,切勿照搬,文件下載:

源代碼+仿真.7z (71.97 KB, 下載次數: 209)

ID:734278 · 發表于 2020-4-21 17:21

蜂鳴器延時太短了要加長到1秒才能聽到

ID:582255 · 發表于 2020-4-25 23:14

仿真有問題哎

ID:294236 · 發表于 2020-4-28 21:39

學習了程序和仿真已經調試完成謝謝樓主

ID:314894 · 發表于 2020-5-8 18:08

仿真有問題嗎
我這里沒有

ID:312929 · 發表于 2020-5-9 09:32

煙霧部分還是需要完善的

ID:793653 · 發表于 2020-6-30 13:32

仿真有錯誤啊

ID:857638 · 發表于 2020-12-24 18:05

仿真沒問題呀

ID:1034506 · 發表于 2022-6-14 13:34

數碼管在哪呢？

ID:1034506 · 發表于 2022-6-14 13:47

不是at89c51嗎？

ID:1034506 · 發表于 2022-6-16 00:35

蜂鳴器突突的聲音

ID:1034506 · 發表于 2022-6-16 17:34

王女士發表于 2022-6-16 00:35
蜂鳴器突突的聲音

我的沒聲音

ID:1034506 · 發表于 2022-6-16 17:35

煙霧那個總是顯示錯誤蜂鳴器也不響，

ID:1034506 · 發表于 2022-6-16 17:35

3-32我的是9-有問題嗎

ID:1034506 · 發表于 2022-6-16 17:43

我下載了，然后打開了，蜂鳴器一直響

ID:262 · 發表于 2022-6-16 19:46

王女士發表于 2022-6-16 17:43
我下載了，然后打開了，蜂鳴器一直響

你得用有源的蜂鳴器才行,無源蜂鳴器要一直給脈沖才響的,作者可能沒有考慮到這一點,搞定了記得分享你的文件給大家學習學習

ID:1034506 · 發表于 2022-6-20 14:09

heicad 發表于 2022-6-16 19:46
你得用有源的蜂鳴器才行,無源蜂鳴器要一直給脈沖才響的,作者可能沒有考慮到這一點,搞定了記得分享你的文 ...

我沒動蜂鳴器，還是樓主的那種，我的是adc083x.dll出問題了，然后在網上下載一個8.7版本的元件庫，替換的，然后打開就沒事了

ID:1034506 · 發表于 2022-6-20 14:14

我是新手，有點搞不明白：左邊的按鍵是還原按鍵嗎？右上角具體是干嘛的？U2是溫度吧?，u3是煙霧嗎？手動報警我點了一下一直響，再點還是響，代碼里面不是說點一下響，再點就不響了嗎，我還得點還原才不響。加建和減鍵，點一下設置才能用，不點設置沒反應

ID:1034506 · 發表于 2022-6-20 14:20

U3 那個是clk代碼是scl 不一樣但是也沒有什么影響，是為什么

ID:1035250 · 發表于 2022-6-20 17:32

我的仿真開始時，警報一直響

ID:1047415 · 發表于 2022-10-12 16:22

煙物等級是按什么來算的啊
