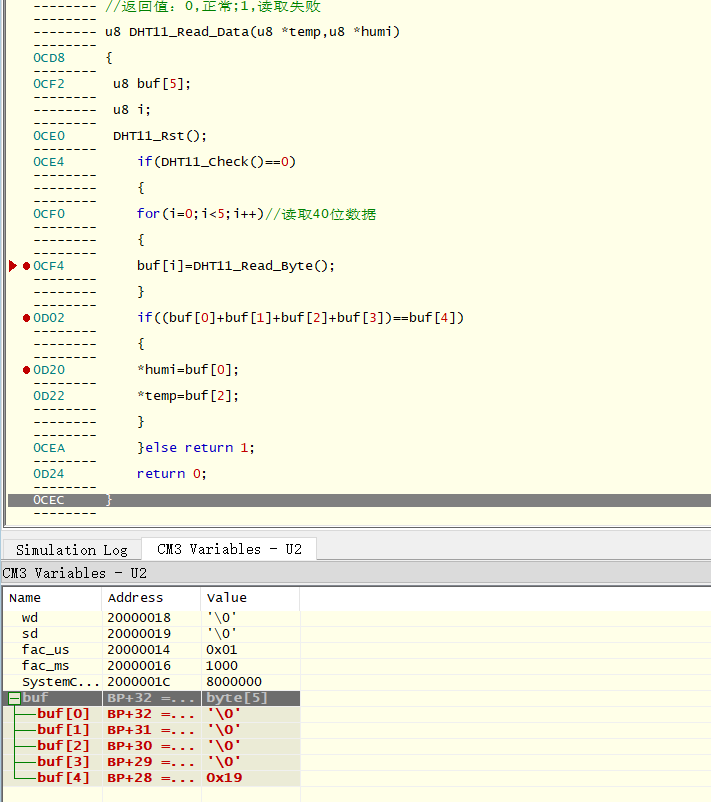

stm32+DHT11讀不出數據，求助，這是仿真調試結果

[復制鏈接]
跳轉到指定樓層
樓主
20黑幣
  1. #include "DHT11.h"

  3. void delay(int32_t us)
  4. {

  6. while(us--)
  7. {
  8.
  9. }
  10. }
  11. void DHT11_IO_IN(void)//溫濕度模塊輸入函數
  12. {
  13. GPIO_InitTypeDef GPIO_InitStructure;

  15. GPIO_InitStructure.GPIO_Pin=IO_DHT11;
  16. GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IN_FLOATING;
  17. GPIO_Init(GPIO_DHT11,&GPIO_InitStructure);
  18. }

  20. void DHT11_IO_OUT(void)//溫濕度模塊輸出函數
  21. {
  22. GPIO_InitTypeDef GPIO_InitStructure;

  24. GPIO_InitStructure.GPIO_Pin=IO_DHT11;
  25. GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
  26. GPIO_InitStructure.GPIO_Mode=GPIO_Mode_Out_PP;
  27. GPIO_Init(GPIO_DHT11,&GPIO_InitStructure);
  28. }

  30. //復位DHT11
  31. void DHT11_Rst(void)
  32. {
  33.     DHT11_IO_OUT(); //SET OUTPUT
  34.     DHT11_DQ_High ;
  35.     DHT11_DQ_Low; //DQ=0
  36.     delay(25000);    //拉低至少18ms
  37.     DHT11_DQ_High; //DQ=1
  38.     delay(55);     //主機拉高20~40us
  39. }

  41. //等待DHT11的回應
  42. //返回1:未檢測到DHT11的存在
  43. //返回0:存在
  44. u8 DHT11_Check(void)
  45. {
  46. u8 retry=0;//定義臨時變量
  47. DHT11_IO_IN();    //SET INPUT
  48.     if (GPIO_ReadInputDataBit(GPIO_DHT11,IO_DHT11)==1)//DHT11會拉低40~80us
  49.   {
  50.    return 0 ;
  51.   }else
  52.   {
  53.    while(GPIO_ReadInputDataBit(GPIO_DHT11,IO_DHT11)==0 && (retry < 200))retry++ ;
  54.   }
  55.   delay(40) ;
  56.   delay(40) ;
  57.   return 1 ;

  59. }
  60. //從DHT11讀取一個位
  61. //返回值：1/0
  62. u8 DHT11_Read_Bit(void)
  63. {
  64. u8 retry=0;
  65. while((GPIO_ReadInputDataBit(GPIO_DHT11,IO_DHT11)==1)&&retry<100)//等待變為低電平
  66. {
  67. retry++;
  68. delay(2);
  69. }
  70. retry=0;
  71. while((GPIO_ReadInputDataBit(GPIO_DHT11,IO_DHT11)==0)&&retry<100)//等待變高電平
  72. {
  73. retry++;
  74. delay(2);
  75. }
  76. delay(40);//等待40us
  77. if(GPIO_ReadInputDataBit(GPIO_DHT11,IO_DHT11)==1)
  78. return 1;
  79. else
  80. return 0;
  81. }
  82. //從DHT11讀取一個字節
  83. //返回值：讀到的數據
  84. u8 DHT11_Read_Byte(void)
  85. {
  86.     u8 i,dat;
  87.     dat=0;
  88. for (i=0;i<8;i++)
  89. {
  90.    dat<<=1;
  91.     dat|=DHT11_Read_Bit();
  92.     }
  93.     return dat;
  94. }

  96. //從DHT11讀取一次數據
  97. //temp:溫度值(范圍:0~50°)
  98. //humi:濕度值(范圍:20%~90%)
  99. //返回值：0,正常;1,讀取失敗
  100. u8 DHT11_Read_Data(u8 *temp,u8 *humi)
  101. {
  102. u8 buf[5];
  103. u8 i,check;
  104. DHT11_Rst();
  105. if(DHT11_Check()==0)
  106. {
  107.     //check=DHT11_Check();
  108.    // LCD_ShowNum(12,0,check);
  109. for(i=0;i<5;i++)//讀取40位數據
  110. {
  111. buf[i]=DHT11_Read_Byte();
  112. }
  113. if((buf[0]+buf[1]+buf[2]+buf[3])==buf[4])
  114. {
  115. *humi=buf[0];
  116. *temp=buf[2];
  117. }
  118. }else return 1;
  119. return 0;
  120. }
  121. //初始化DHT11的IO口 DQ 同時檢測DHT11的存在
  122. //返回1:不存在
  123. //返回0:存在
  124. void DHT11_Init(void)
  125. {
  126. RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

  128. DHT11_Rst();  //復位DHT11
  129. DHT11_Check();//等待DHT11的回應
  130. }

  132. DHT11.h文件
  133. #ifndef _DTH11_H_
  134. #define _DTH11_H_
  135. #include "stm32f10x.h"

  137. #define IO_DHT11           GPIO_Pin_15 //引入中間變量，方便移植
  138. #define GPIO_DHT11         GPIOC    //引入中間變量，方便移植
  139. #define DHT11_DQ_High    GPIO_SetBits(GPIO_DHT11,IO_DHT11)
  140. #define DHT11_DQ_Low     GPIO_ResetBits(GPIO_DHT11,IO_DHT11)
  141. void delay(int32_t us)  ;
  142. void DHT11_IO_OUT(void);//溫濕度模塊輸出函數
  143. void DHT11_IO_IN(void); //溫濕度模塊輸入函數
  144. void DHT11_Init(void);  //初始化DHT11
  145. u8   DHT11_Read_Data(u8 *temp,u8 *humi); //讀取溫濕度
  146. u8   DHT11_Read_Byte(void);              //讀出一個字節
  147. u8   DHT11_Read_Bit(void);               //讀出一個位
  148. u8   DHT11_Check(void);                  //檢測是否存在DHT11
  149. void DHT11_Rst(void);                    //復位DHT11

  151. #endif
復制代碼



分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:524579 發表于 2020-4-16 20:40 | 只看該作者
大佬們幫幫忙，看一下，求助求助！！！
回復

使用道具 舉報

板凳
ID:341098 發表于 2020-4-19 19:30 | 只看該作者
問題解決了沒有？你的是直接沒有數據還是什么問題
回復

使用道具 舉報

地板
ID:341098 發表于 2020-4-19 19:33 | 只看該作者
可以發點實物接線圖以及全代碼（主程序以及dht11，你的代碼不全）
回復

使用道具 舉報

5#
ID:524579 發表于 2020-4-20 13:36 | 只看該作者
^-^ 發表于 2020-4-19 19:33
可以發點實物接線圖以及全代碼（主程序以及dht11，你的代碼不全）

#include "stm32f10x.h"
#include "main.h"
#include "DHT11.h"
#include "sys.h"
#include "delay.h"
#include "lcd.h"
#include "misc.h"
#include "led.h"
#include "key.h"


//char strTemp[30];
//char strHumi[30];
u8 buffer[5];
int main(void)
{

   SystemInit();
   delay_init();
   LED_Init();
   DHT11_Init();
   LCD_Init();

   while(1)
   {
      u8 buffer[5];
      u8 humi;
      u8 temp;
      DHT11_Read_Data(&temp,&humi);
      LCD_write_string(0, 0,"Temp:%d",temp);
      LCD_write_string(0, 0,"Humi:%d",humi);
      delay_ms(1000);
   }
}

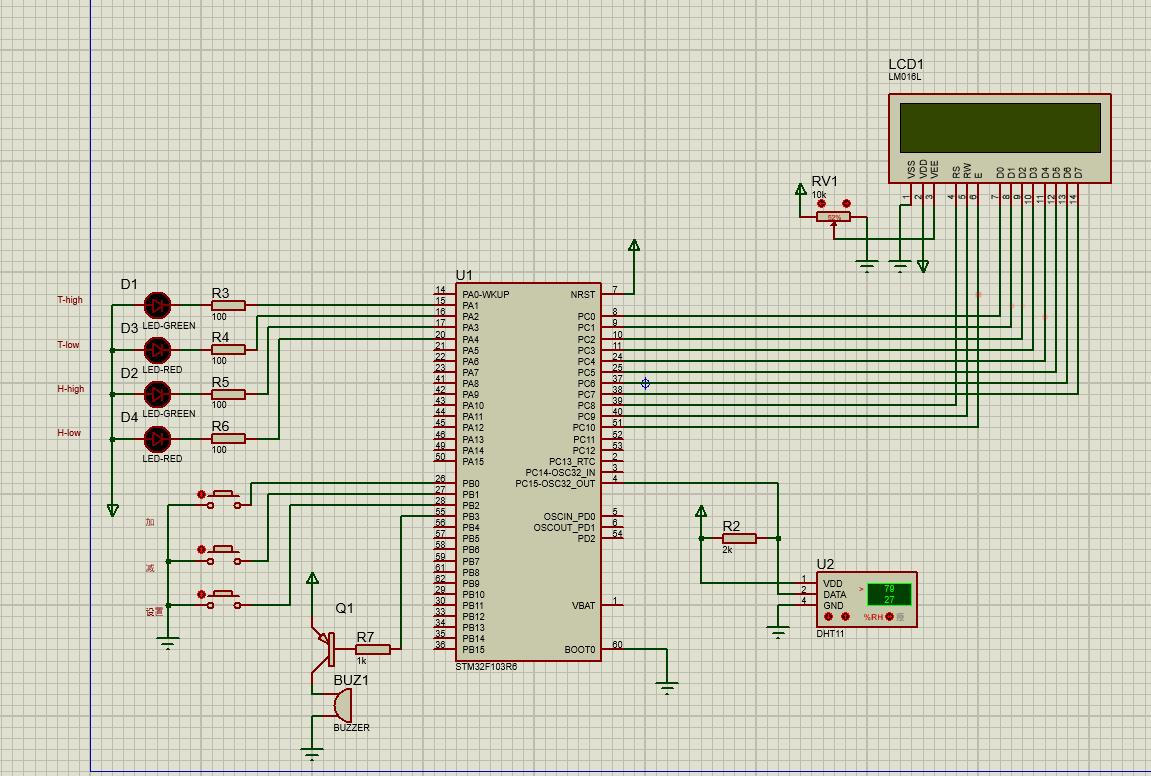

這是主程序代碼和電路圖


回復

使用道具 舉報

6#
ID:524579 發表于 2020-4-20 13:37 | 只看該作者
^-^ 發表于 2020-4-19 19:30
問題解決了沒有？你的是直接沒有數據還是什么問題

還沒有，直接沒有數據
回復

使用道具 舉報

7#
ID:341098 發表于 2020-4-21 18:52 | 只看該作者
1.U8定義時，盡量別放在while函數中
2.你用的PC15是LSE（低頻外部時鐘）,在管腳配置中，是否配置正確？（在管腳豐富的情況下，建議換個引腳）
3.dht11那里，把上拉電阻去掉試試（這點不太確定）
回復

使用道具 舉報

8#
ID:524579 發表于 2020-4-21 19:06 | 只看該作者
^-^ 發表于 2020-4-19 19:30
問題解決了沒有？你的是直接沒有數據還是什么問題

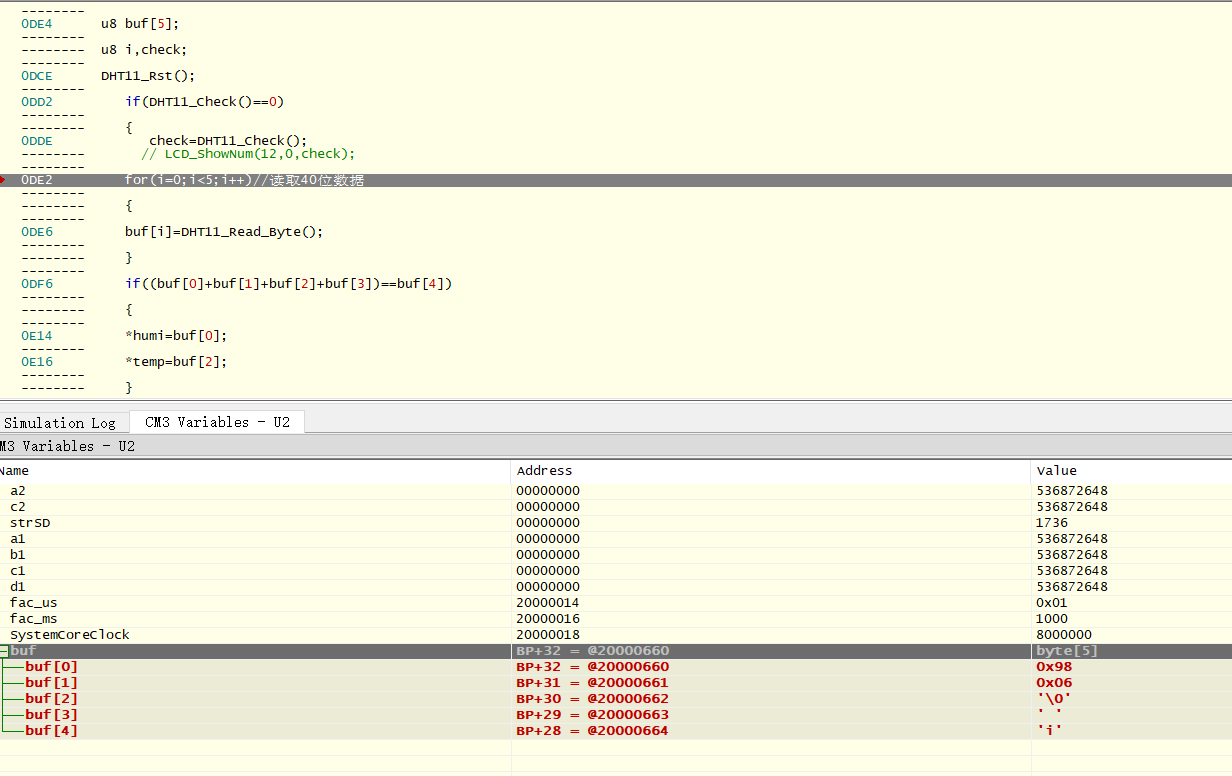

現在有數據，就是圖片里的buf數組，仿真顯示讀出來的數據不對啊，這個數組前四個加起來等于第五個才是正確的，這讀出來的數據也不對，大佬幫忙看一下，謝謝了！！


回復

使用道具 舉報

9#
ID:341098 發表于 2020-4-22 18:26 | 只看該作者
123456iii 發表于 2020-4-21 19:06
現在有數據，就是圖片里的buf數組，仿真顯示讀出來的數據不對啊，這個數組前四個加起來等于第五個才是正 ...

1. 你的電壓是多少伏？dht11是3.3嗎？如果是的話，把dht11那里，把上拉電阻去掉試試
2. 你的是仿真，可以把延時調整一下，buf【4】應該是校準數據，但是buf【0~3】沒數據，但是buf【4】卻數據，適當把延遲函數加長，或者增加buf【5】，buf【6】看看是否可以接收到數據

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 回帖助人的獎勵！

查看全部評分

回復

使用道具 舉報

10#
ID:524579 發表于 2020-4-29 15:16 | 只看該作者
^-^ 發表于 2020-4-22 18:26
1. 你的電壓是多少伏？dht11是3.3嗎？如果是的話，把dht11那里，把上拉電阻去掉試試
2. 你的是仿真，可 ...

問題解決了，我是用Proteus做仿真，用滴答定時器延時有問題，改了延時函數就好了，謝謝大佬了
回復

使用道具 舉報

11#
ID:711436 發表于 2020-5-2 08:17 | 只看該作者
123456iii 發表于 2020-4-29 15:16
問題解決了，我是用Proteus做仿真，用滴答定時器延時有問題，改了延時函數就好了，謝謝大佬了

請問怎么解決的，求指教，跪求大佬
