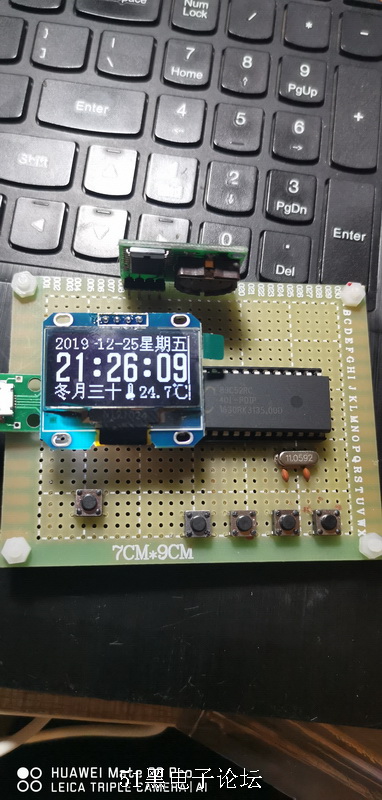

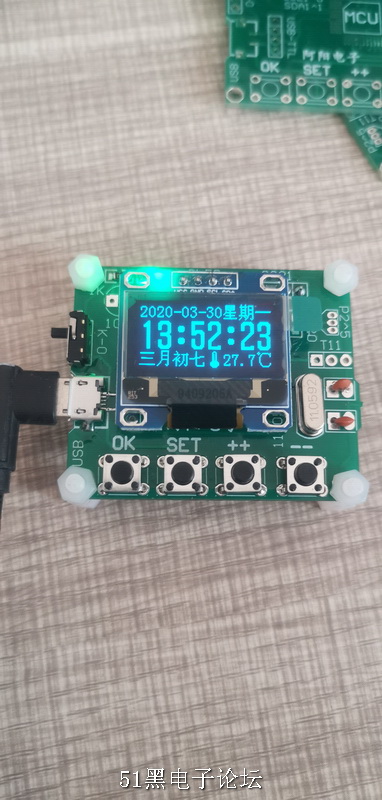

OLED電子時鐘12864源程序

ID:198608 · 發表于 2020-4-12 10:26

主控stc89C52RC
時鐘芯片DS3231
屏幕0.9/13寸OLED 屏幕
使用引腳非常少，精度高，制作非常簡單

單片機源程序如下:

sbit SCL=P1^0; //串行時鐘
sbit SDA=P1^1; //串行數據
sbit KEY1= P2^0; //調整
sbit KEY2= P2^1; //++
sbit KEY3= P2^2; //--
sbit KEY4= P2^3; //退出
uchar a1,a2,a3,a4; //按鍵消抖用
uchar disflag=0; //時間調整相關
#define Brightness 0xcf //
#define X_WIDTH 128
#define Y_WIDTH 64
/********************************************************************************************************
** DS3231常數定義
********************************************************************************************************/
#define DS3231_WriteAddress 0xD0 //器件寫地址
#define DS3231_ReadAddress 0xD1 //器件讀地址
#define DS3231_SECOND 0x00 //秒
#define DS3231_MINUTE 0x01 //分
#define DS3231_HOUR 0x02 //時
#define DS3231_WEEK 0x03 //星期
#define DS3231_DAY 0x04 //日
#define DS3231_MONTH 0x05 //月
#define DS3231_YEAR 0x06 //年
#define DS3231_TEMPERATUREH 0x11 //溫度寄存器高字節(8位) 整數部分
#define DS3231_TEMPERATUREL 0x12 //溫度寄存器低字節(低2位) 小數部分
#define NACK 1
#define ACK 0
uchar shan_count; //:號閃爍計時變量
uchar shan_js; //校時閃爍計時變量
bit flag; //校時閃爍標志
char hour,minute,second,year,month,day,date,week;
uint TH3231;
bit ack; //應答標志位
/*********************OLED驅動程序用的延時程序************************************/
/*void delay(unsigned int z)
{
unsigned int x,y;
for(x=z;x>0;x--)
for(y=1100;y>0;y--);
} */
void Delay5US() //@12.000MHz 延時5us
{
_nop_(); _nop_(); //_nop_();_nop_(); //1T單片機用4個nop，12T用1個nop
}
/**************************/
void Timer0Init(void) //10毫秒@11.0592MHz
{
// AUXR &= 0x7F; //定時器時鐘12T模式
TMOD &= 0xF0; //設置定時器模式
TMOD |= 0x01; //設置定時器0，16位模式
TL0 = 0x00; //設置定時初值
TH0 = 0xDC; //設置定時初值
TF0 = 0; //清除TF0標志
TR0 = 1; //定時器0開始計時
ET0 = 1;
EA = 1;
}
/**********************************************
//IIC Start
**********************************************/
void IIC_Start()
{
SCL = 1;
SDA = 1;
SDA = 0;
SCL = 0;
}
/**********************************************
//IIC Stop
**********************************************/
void IIC_Stop()
{
SCL = 0;
SDA = 0;
SCL = 1;
SDA = 1;
}
/********************************************************************************************************
** 3231
********************************************************************************************************/
uchar BCD2HEX(uchar val)
{
return ((val>>4)*10)+(val&0x0f);
}
uchar HEX2BCD(uchar val)
{
return (((val%100)/10)<<4)|(val%10);
}
void SendByte(uchar c)
{
uchar BitCnt;
for(BitCnt=0;BitCnt<8;BitCnt++) //要傳送的數據長度為8位
{
if((c<<BitCnt)&0x80)
SDA=1; //判斷發送位
else
SDA=0;
SCL=1; //置時鐘線為高，通知被控器開始接收數據位
Delay5US(); //保證時鐘高電平周期大于4μs
SCL=0;
}
SDA=1; //8位發送完后釋放數據線，準備接收應答位
SCL=1;
Delay5US();
if(SDA==1)
ack=0;
else
ack=1; //判斷是否接收到應答信號
SCL=0;
Delay5US();
}
uchar RcvByte()
{
uchar retc;
uchar BitCnt;
retc=0;
SDA=1; //置數據線為輸入方式
for(BitCnt=0;BitCnt<8;BitCnt++)
{
SCL=0; //置時鐘線為低，準備接收數據位
Delay5US(); //時鐘低電平周期大于4.7μs
SCL=1; //置時鐘線為高使數據線上數據有效
Delay5US();
retc=retc<<1;
if(SDA==1)
retc=retc+1; //讀數據位,接收的數據位放入retc中
Delay5US();
}
SCL=0;
return(retc);
}
void Ack_I2C(bit a)
{
SDA = a;
SCL=1;
Delay5US(); //時鐘低電平周期大于4us
SCL=0; //清時鐘線，鉗住I2C總線以便繼續接收
Delay5US();
}
uchar write_byte(uchar addr, uchar write_data)
{
IIC_Start();
SendByte(DS3231_WriteAddress);
if (ack == 0)
return 0;
SendByte(addr);
if (ack == 0)
return 0;
SendByte(write_data);
if (ack == 0)
return 0;
IIC_Stop();
Delay5US();
Delay5US();
return 1;
}
uchar read_current()
{
uchar read_data;
IIC_Start();
SendByte(DS3231_ReadAddress);
if(ack==0)
return(0);
read_data = RcvByte();
Ack_I2C(1);
IIC_Stop();
return read_data;
}
uchar read_random(uchar random_addr)
{
uchar Tmp;
IIC_Start();
SendByte(DS3231_WriteAddress);
if(ack==0)
return(0);
SendByte(random_addr);
if(ack==0)
return(0);
Tmp=read_current();
if(random_addr==DS3231_HOUR)
Tmp&=0x3f;
return(BCD2HEX(Tmp));//都轉10進制輸出
}
/***********************/
uchar read_random1(uchar random_addr) //這個是讀溫度函數
{
uchar Tmp;
write_byte(0x0e,0x20);//0x0e寄存器的CONV位置1開啟溫度轉換，要這句，溫度實時刷新，這句不要，溫度要64s才刷新1次
IIC_Start();
SendByte(DS3231_WriteAddress);
if(ack==0)
return(0);
SendByte(random_addr);
if(ack==0)
return(0);
Tmp=read_current();
return Tmp;
}
void ModifyTime(uchar address,uchar num)
{
uchar temp=0;
if(address>6 && address <0) return;
temp=HEX2BCD(num);
write_byte(address,temp);
}
/*
uint read_temp()
{
int itemp;
float ftemp;
//溫度數據是以2 進制格式存儲的并不需要數制轉換
write_byte(0x0e,0x20);//0x0e寄存器的CONV位置1開啟溫度轉換
itemp = ( (int) read_random(0x11) << 5 ); //放大32倍
itemp += ( read_random(0x12)>> 3);
IIC_Stop();
if(itemp & 0x1000)
itemp += 0xe000;
ftemp = 0.3125 * (float) itemp+0.5; //放大10倍
return (uint) ftemp;
} */

復制代碼

ID:85865 · 發表于 2020-4-12 20:22

主控用stc8只腳的MCU就夠了，

ID:282650 · 發表于 2020-4-21 22:02

這個人是個垃圾，半桶水出來騙人，大家可要小心
