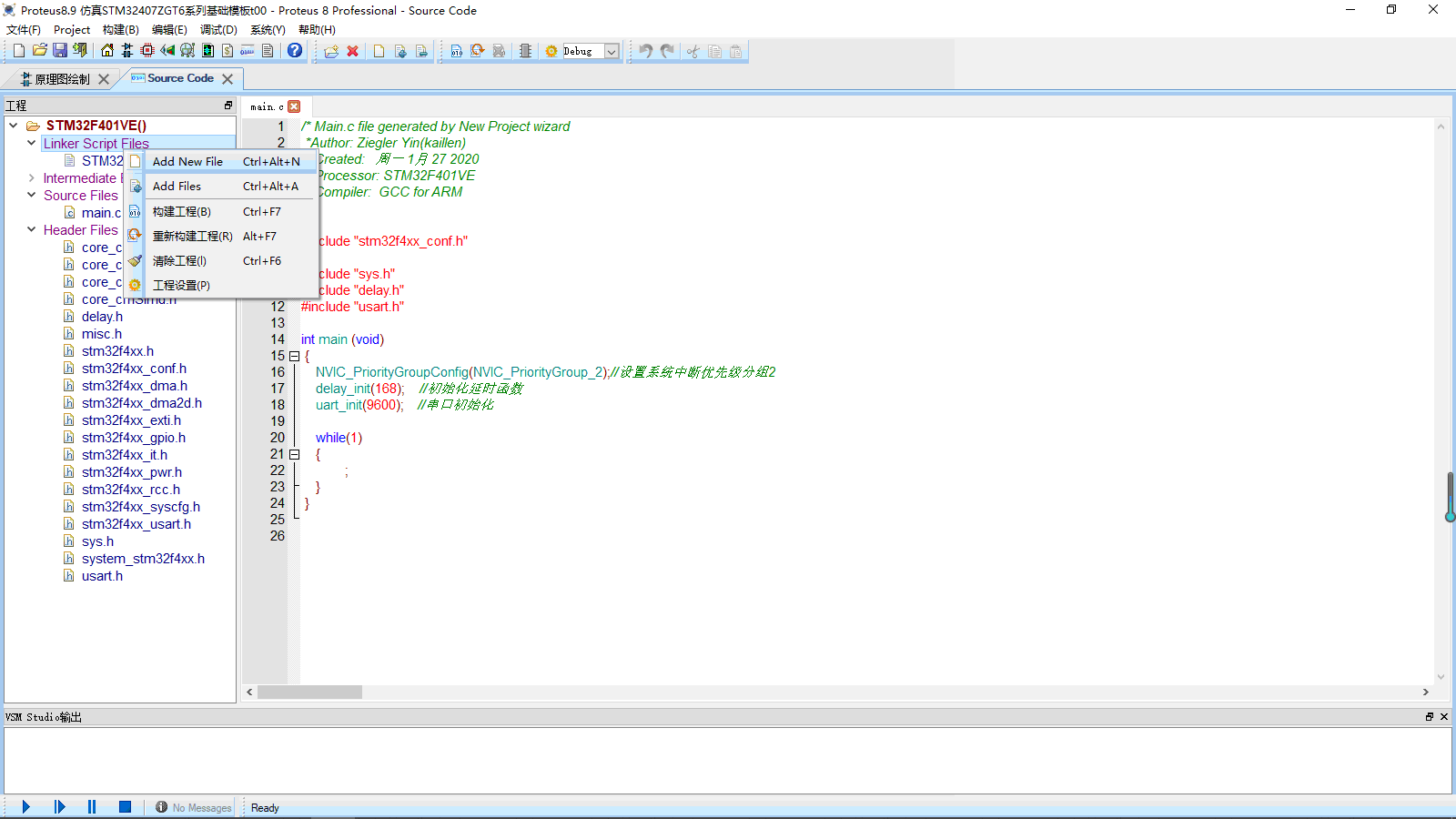

一， 打開模板文件（可以隨文下載放置在文檔中打開）。(如下圖1所示) 圖1 二，另存工程文件，添加虛擬仿真USART。(如下圖2，3所示) 圖2 圖3 三，點擊Source Code標簽。(如下圖4所示) 圖4 四，編輯main.c代碼。Led.c， led.h 代碼如Proteus8.9 仿真STM32407ZGT6系列001(如下圖5所示) 圖5 五，Main.c 代碼： #include "stm32f4xx_conf.h" #include "sys.h" #include "delay.h" #include "usart.h" #include "led.h" #define Oppsit(A) (A!=0)?0:1 u8 i, t=0; u8 str[6][17]={ "紅燈亮！！！...\r\n", "紅亮滅！！！...\r\n", "黃燈亮！！！...\r\n", "黃亮滅！！！...\r\n", "綠燈亮！！！...\r\n", "綠亮滅！！！...\r\n", }; int main (void) { NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//設置系統中斷優先級分組2 delay_init(168); //初始化延時函數 uart_init(9600); //串口初始化 LED_Init(); //初始化LED端口 if(USART_RX_STA&0x8000) while(1) { for(i=0; i<6; i++){ PCout((i/2+1))=Oppsit((i%2)); for(t=0;t<16;t++){ USART_SendData(USART1,(u16) str[ i][t]); while(USART_GetFlagStatus(USART1,USART_FLAG_TC)!=SET); } delay_ms(500); } } } 六，點擊構建工程按鈕，編譯工程。(如下圖6所示) 圖6 七，點擊窗口左下方仿真按鈕，可見紅黃綠燈每個0.5s跳閃仿真，USART虛擬串口仿真顯示。(如下圖7，8，9所示) 圖7 圖8 圖9 八，選擇release，點擊構建工程按鈕，編譯工程生成Hex文件。(如下圖10所示) 圖10 九，筆者準備的是普中F407ZGT6的核心板，通過普中自動下載軟件將Proteus VSM Studio生成的Hex文件下載到開發板上。可見開發板連接的紅黃綠燈模塊每個0.5s紅黃綠燈跳閃，電腦串口將單片機紅黃綠等亮滅情況打印顯示。(如下圖11，12，13，14所示) 圖11 圖12 圖13 圖14 . 附件Proteus8.9 仿真STM32407ZGT6系列基礎模板t00在已安裝Proteus8.9的計算機文件夾中打開即可。 |
