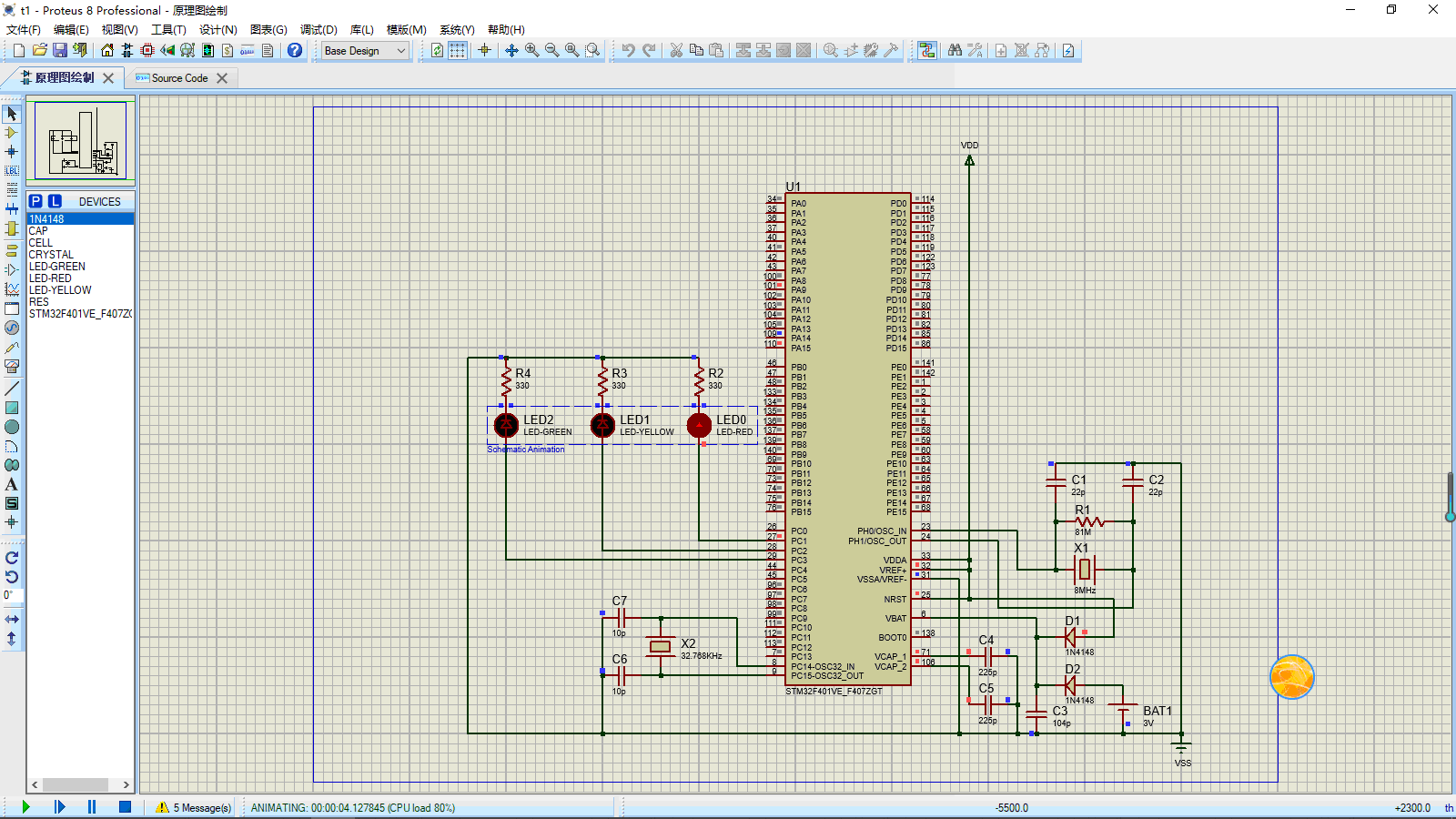

一， 打開模板文件（可以隨文下載放置在文檔中打開）。(如下圖1所示) 圖1 二，點擊Source Code標簽。(如下圖2，3所示) 圖2 圖3 三，點擊鼠標右鍵，添加新文件led.c， led.h。(如下圖4所示) 圖4 四，另存工程文件，編輯main.c， led.c， led.h代碼。(如下圖5所示) 圖5 五，Main.c 代碼： #include "stm32f4xx_conf.h" #include "sys.h" #include "delay.h" #include "usart.h" #include "led.h" u8 t=0, str[]="Angela loves baby..\n"; int main (void) { NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//設置系統(tǒng)中斷優(yōu)先級分組2 delay_init(168); //初始化延時函數 uart_init(9600); //串口初始化 LED_Init(); //初始化LED端口 if(USART_RX_STA&0x8000) while(1) { LED0=1; //先點亮燈LED0 delay_ms(500); LED0=0; LED1=1; //先點亮燈LED1 delay_ms(500); LED1=0; LED2=1; //先點亮燈LED2 delay_ms(500); LED2=0; } } Led.c 代碼： #include "led.h" void LED_Init(void) { GPIO_InitTypeDef GPIO_InitStructure; RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOC,ENABLE);//使能GPIOF時鐘 //GPIOF9,F10初始化設置 GPIO_InitStructure.GPIO_Pin= GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;//LED對應引腳 GPIO_InitStructure.GPIO_Mode= GPIO_Mode_OUT;//普通輸出模式 GPIO_InitStructure.GPIO_OType= GPIO_OType_PP;//推挽輸出 GPIO_InitStructure.GPIO_Speed= GPIO_Speed_100MHz;//100MHz GPIO_InitStructure.GPIO_PuPd= GPIO_PuPd_UP;//上拉 GPIO_Init(GPIOC,&GPIO_InitStructure);//初始化 } Led.h代碼： #ifndef __LED_H #define __LED_H #include "sys.h" //LED端口定義 #define LED0 PCout(1) #define LED1 PCout(2) #define LED2 PCout(3) void LED_Init(void); //初始化 #endif 六，點擊構建工程按鈕，編譯工程。(如下圖6所示) 圖6 七，點擊窗口左下方仿真按鈕，可見紅黃綠燈每個0.5s跳閃仿真。(如下圖7，8，9所示) 圖7 圖8 圖9 八，選擇release，點擊構建工程按鈕，編譯工程生成Hex文件。(如下圖10所示) 圖10
九，筆者準備的是普中F407ZGT6的核心板，通過普中自動下載軟件將Proteus VSM Studio生成的Hex文件下載到開發(fā)板上�？梢婇_發(fā)板連接的紅黃綠燈模塊每個0.5s紅黃綠燈跳閃。(如下圖11，12，13所示) 圖11 圖12 圖13 . 附件Proteus8.9 仿真STM32407ZGT6系列基礎模板t00在已安裝Proteus8.9的計算機文件夾中打開即可。 需要進一步了解，請加入QQ群：976235464
|
