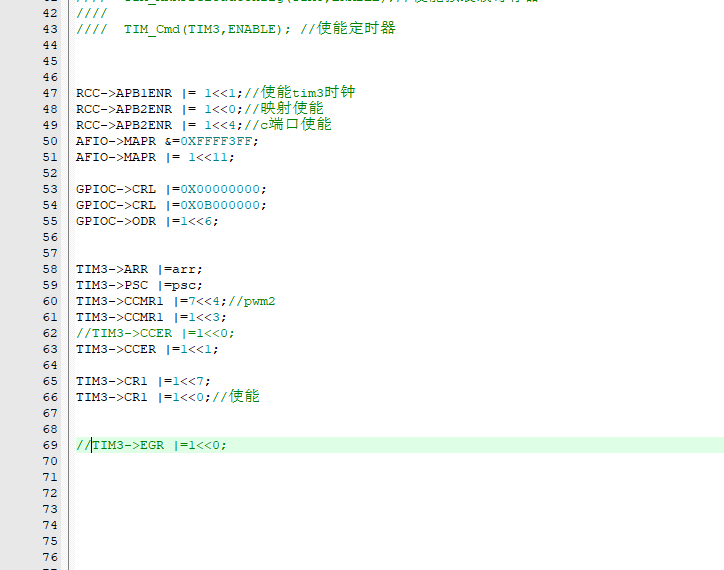

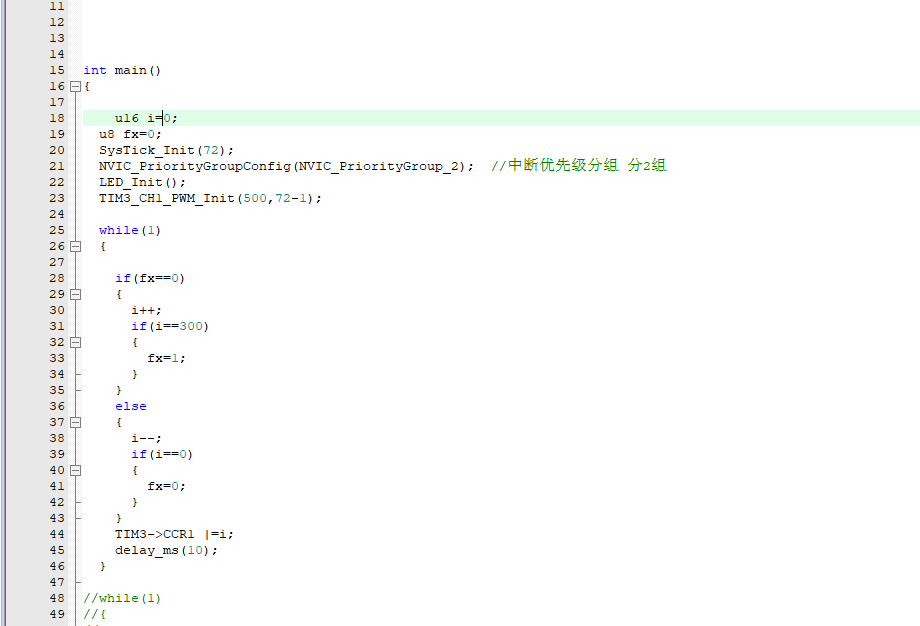

STM32單片機pwm呼吸燈,pwm沒輸出,大佬幫忙看看

ID:698834 · 發表于 2020-4-11 15:07

ID:698834 · 發表于 2020-4-11 19:55

求大佬幫幫忙，困在這幾天了

ID:699194 · 發表于 2020-4-21 16:42

zyysayr9246 發表于 2020-4-11 19:55
求大佬幫幫忙，困在這幾天了

我主頁有好的程序，你可以去下載看看

ID:311846 · 發表于 2020-4-21 18:13

參考下：
void PWM_Init_TIM3_CH1(u16 arr, u16 psc)
{

//1、使能TIM3時鐘

RCC->APB1ENR |= 1 << 1;//使能TIM3時鐘

//2、配置對應引腳（PA6）的復用輸出功能

GPIOA->CRL &= 0XF0FFFFFF;//PA6清0
GPIOA->CRL |= 0X0B000000;//復用功能輸出(推挽50MHz輸出)
GPIOA->ODR |= 1 << 6;//PA6上拉

//3、設定計數器自動重裝值及是否分頻

TIM3->ARR = arr;//設定計數器自動重裝值(決定PWM的頻率)
TIM3->PSC = psc;//預分頻器 0為不分頻
//4、設置PWM的模式
TIM3->CCMR1 |= 7 << 4;//CH1 PWM2模式
TIM3->CCMR1 |= 1 << 3;//CH1預裝載使能
//5、輸出使能設置

TIM3->CCER |= 1 << 0;//輸入/捕獲1輸出使能

//6、自動重裝載預裝載允許位(ARPE) 及定時器使能

TIM3->CR1 = 0X0080;//ARPE使能
TIM3->CR1 |= 0X01;//使能定時器3
}
