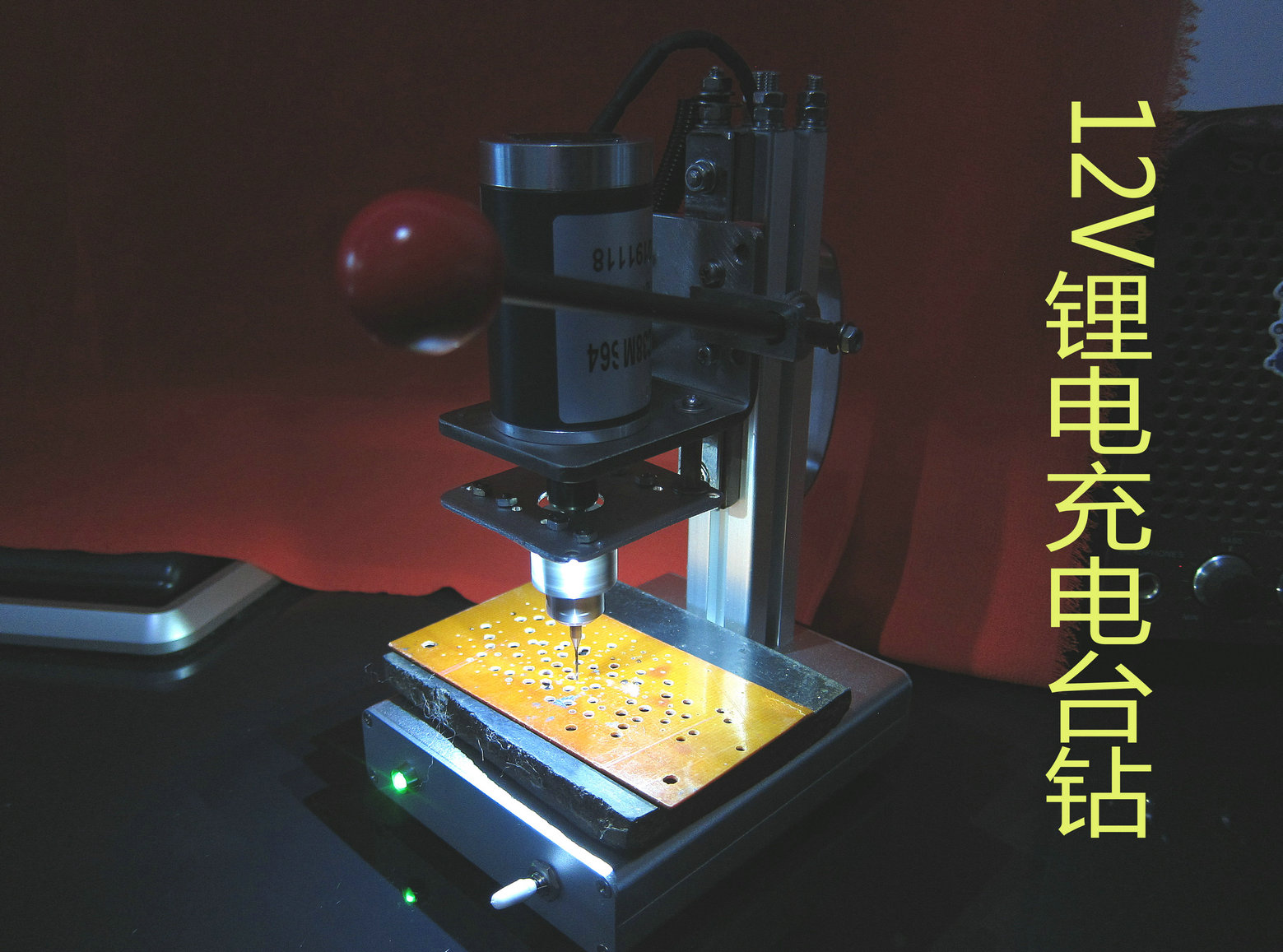

發一個12V鋰電充電的微型小臺鉆，大小與手掌相近。

ID:722174 · 發表于 2020-4-5 21:51

本帖最后由 cmjiang 于 2020-4-5 21:53 編輯

小臺鉆自己DIY的，經使用很好用，使用三節18650鋰電串聯供電（12V）,可用12V鋰電手鉆充電器充電，充電一次連續使用一個多小時沒問題。下邊是在優酷視頻的連接，有興趣的朋友請移步觀看。

https://v.youku.com/v_show/id_XNDU4MTA1MDMwNA==.html

ID:104580 · 發表于 2020-4-19 22:32

這個電機很好，噪音不大，同心度應該是很精確。請提供一下電機的型號和購買鏈接 jmszyj@126.com 謝謝。

ID:722174 · 發表于 2020-4-21 19:46

dlzyj 發表于 2020-4-19 22:32
這個電機很好，噪音不大，同心度應該是很精確。請提供一下電機的型號和購買鏈接謝謝。

電機連接已發，請接收。

ID:120014 · 發表于 2020-5-13 20:19

做工精致,學習了.

ID:722174 · 發表于 2021-3-17 19:48

ltp 發表于 2020-5-13 20:19
做工精致,學習了.

謝謝，打電路板很好用的。

ID:752974 · 發表于 2021-3-18 13:10

請教：上下移動的滑道如何實現的？

ID:752974 · 發表于 2021-3-30 12:46

樓主哪兒去了？

ID:221442 · 發表于 2021-4-4 14:16

這個東西還是很實用的，特別是一些小的實驗室或者打樣可以用

ID:722174 · 發表于 2021-9-22 20:13

munuc_w 發表于 2021-3-18 13:10
請教：上下移動的滑道如何實現的？

最近忙活點別的事剛看到。上下移動用的是滾珠直線滑軌，精度很高，鉆頭前后左右沒有絲毫晃動。

ID:722174 · 發表于 2021-9-22 20:16

munuc_w 發表于 2021-3-30 12:46
樓主哪兒去了？

這是滑軌及連接；
微型滑軌

ID:752974 · 發表于 2021-10-14 17:06

cmjiang 發表于 2021-9-22 20:16
這是滑軌及連接；
微型滑軌

謝謝！

ID:657009 · 發表于 2021-10-15 11:52

手頭有材料，可以搞一個

ID:34298 · 發表于 2021-11-2 15:02

導軌是多少寬度和長度的？

ID:722174 · 發表于 2021-11-26 18:54

fancunwu 發表于 2021-11-2 15:02
導軌是多少寬度和長度的？

我買的是這家的：
某一個寶店鋪:泓瑞升自動化
國產微型導軌滑塊MGN7C9C12C15C MGW12h9H15H加長滑塊加寬滑塊

滑塊：MGN15C 標準塊，價格24元（回來安裝時一定要將導軌對準塑料支架推過去，要不然鋼珠跑出來就麻煩了，切記）
導軌：MGN15軌長：100mm，價格13元（購買時跟賣家講，兩端安裝孔對稱）

ID:230742 · 發表于 2021-11-28 01:51

樓主還在。裝個長鉆頭，鉆到底試試。

ID:985357 · 發表于 2021-11-28 18:14

來，裝個大鉆頭，直接搞破整個臺面

ID:701376 · 發表于 2021-12-12 21:36

樓主可不可以發一下電機和滑軌鏈接。先謝謝樓主

ID:491875 · 發表于 2021-12-13 10:00

不錯，比較實用，對PCB打孔很方便

ID:983947 · 發表于 2021-12-15 13:07

立柱到鉆頭的距離短了點，大點的板子打不了

ID:722174 · 發表于 2022-1-2 18:46

munuc_w 發表于 2021-3-18 13:10
請教：上下移動的滑道如何實現的？

上下移動靠的是直線滑軌（也叫直線軸承）來實現的，上下移動順滑，鉆頭不會產生絲毫晃動。

ID:722174 · 發表于 2022-1-2 18:50

dlzyj 發表于 2020-4-19 22:32
這個電機很好，噪音不大，同心度應該是很精確。請提供一下電機的型號和購買鏈接謝謝。

https://item.taobao.com/item.htm ... 1149.07626516002.22

ID:722174 · 發表于 2022-1-2 18:57

shenhaitao1986 發表于 2021-12-12 21:36
樓主可不可以發一下電機和滑軌鏈接。先謝謝樓主

電機鏈接：
https://item.taobao.com/item.htm ... 1149.07626516002.22
滑軌鏈接：
https://item.taobao.com/item.htm ... 1149.07626516002.28
滑軌選用型號在14樓有。

ID:722174 · 發表于 2022-1-2 18:58

RayLeeBox 發表于 2021-12-15 13:07
立柱到鉆頭的距離短了點，大點的板子打不了

是，打板子可以用手鉆或大點的臺鉆。

ID:1003837 · 發表于 2022-2-1 11:06

制作好成本多少

ID:722174 · 發表于 2022-2-9 20:44

DLYXF 發表于 2022-2-1 11:06
制作好成本多少

沒仔細算，不算電池組大概在150元左右吧。
