51單片機與485全雙工通信Proteus仿真程序

[復制鏈接]
跳轉到指定樓層
樓主
51單片機與485全雙工通信，包含單、雙數據模式和自動收發模式。

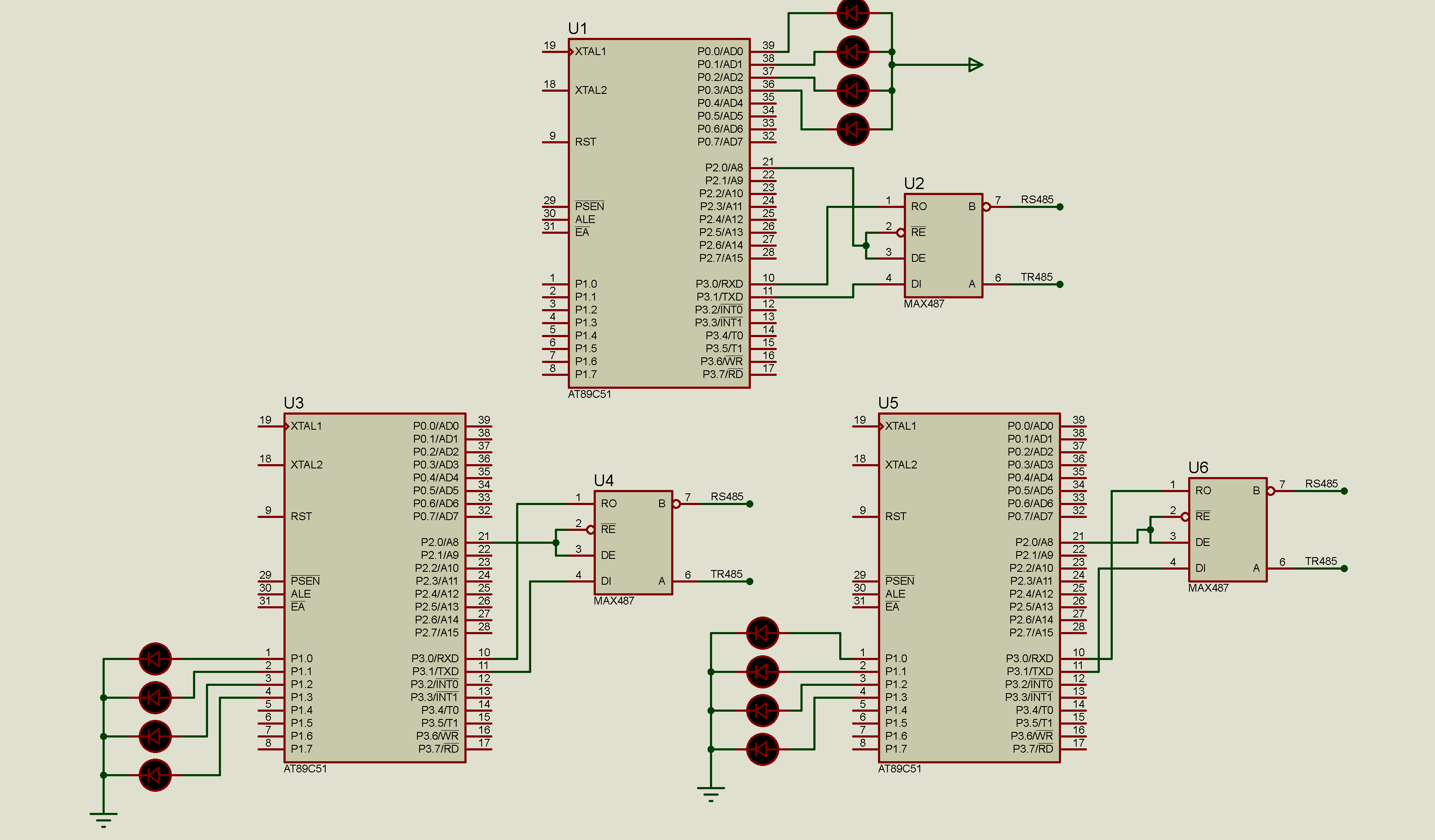

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


單片機源程序如下:
  1. #include <reg51.h>
  2. #include <absacc.h>
  3. #define TR 1
  4. #define uchar unsigned char
  5. #define uint  unsigned int

  7. uchar idata buf[10]={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07,0x08,0x09};  //從機1發送的數據
  8. uchar idata buf1[10]={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x08,0x09}; //從機2發送的數據
  9. uchar idata buf2[3];                                                      //接受從機的數據
  10. uchar data1,data2,data3;
  11. uchar pf,addr,TRR,count,count1;
  12. uchar flag,flag1,flag2=3;
  13. uchar i;

  15. sbit key1=P2^0;

  17. /************延時程序************/
  18. void delay(uchar k)
  19.     {
  20.         uchar j;
  21.         while((k--)!=0)
  22.                 {
  23.                 for(j=0;j<125;j++)
  24.                         {;}
  25.                 }
  26.     }

  28. void init(void)
  29. {
  30.     TMOD=0x20;
  31.     TH1=0xfd;
  32.     TL1=0xfd;
  33.     PCON=0x00;
  34.     TR1=1;
  35.     SCON=0xd0;
  36. }



  40. void send(uchar addr,uchar TRR)
  41. {
  42.
  43.
  44.       TB8=1;
  45.       key1=1;                     //TB8置1
  46.       SBUF=addr;                   //發送從機的地址
  47.        while(TI==0)
  48.          {
  49.            ;
  50.          }
  51.        TI=0;
  52.        key1=0;
  53.       while(RI==0)
  54.        {
  55.         ;
  56.        }
  57.         data1=SBUF;                //接受從機地址并檢驗
  58.         RI=0;
  59.        if(data1!=addr)             //從機地址有錯誤
  60.          {
  61.           flag2=0;
  62.
  63.          }
  64.      else{                        //從機地址正確--------是發送數據標志0X01
  65.            if(TRR==0x01)
  66.                {
  67.                  TB8=0;            //TB8置0
  68.                  key1=1;
  69.                  SBUF=TRR;
  70.                  while(TI==0)
  71.                   {
  72.                     ;
  73.                   }
  74.                   TI=0;
  75.                   key1=0;
  76.                  while(RI==0)       //接受從機狀態
  77.                       {
  78.                         ;
  79.                       }
  80.                  data3=SBUF;
  81.                  RI=0;
  82.                  if(data3!=TRR)     //從機沒有就緒
  83.                      {
  84.                       flag2=0;
  85.                      }
  86.
  87.                  else{              //從機就緒
  88.                        pf=0;        //清效驗位
  89.                        key1=1;
  90.                        for(i=0;i<=9;i++)         //發送數據
  91.                          {
  92.                            TB8=0;
  93.                             SBUF=buf[i];
  94.                             pf+=buf[i];
  95.                             while(TI==0)
  96.                                 {
  97.                                   ;
  98.                                 }
  99.                              TI=0;
  100.                            }
  101.                          TB8=0;
  102.                          SBUF=pf;                //發送效驗和
  103.                          while(TI==0)
  104.                               {
  105.                                 ;
  106.                               }
  107.                          TI=0;
  108.                          key1=0;
  109.                          while(RI==0)            //主機接受從機是否正確接受數據
  110.                                {
  111.                                 ;
  112.                                }
  113.                          data2=SBUF;
  114.                          RI=0;
  115.                          if(data2==0xcc)         //如果正確結束數據通信
  116.                             {
  117.                              flag2=3;            //通信結束標志
  118.                             }
  119.                          else{
  120.                              flag2=0;            //如果不正確重新通信------即重新通信標志
  121.                              }
  122.                        }
  123.                    }
  124.              if(TRR==0x02)
  125.                  {               //是接受從機數據標志------即TRR=0X0
  126.                     TB8=0;
  127.                     key1=1;
  128.                     SBUF=TRR;                    //發送接受標志0X02
  129.                     while(TI==0)
  130.                         {
  131.                           ;
  132.                         }
  133.                     TI=0;
  134.                     key1=0;
  135.                     while(RI==0)                 //接受從機的狀態
  136.                        {
  137.                            ;
  138.                         }
  139.                      data3=SBUF;
  140.                      RI=0;
  141.                      if(data3!=TRR)              //從機沒有就緒
  142.                           {
  143.                              flag2=0;
  144.                           }
  145.
  146.                      else{ key1=0;                     //從機就緒---主機接受數據
  147.                            pf=0;
  148.                            for(i=0;i<=2;i++)
  149.                             {
  150.                               while(RI==0)
  151.                                  {
  152.                                    ;
  153.                                   }
  154.                               buf2[i]=SBUF;        //接受從機發送的數據
  155.                               pf+=buf2[i];
  156.                               RI=0;
  157.                             }
  158.                            key1=0;
  159.                            while(RI==0)            //接受從機的效驗和
  160.                                 {
  161.                                   ;
  162.                                 }
  163.                             data2=SBUF;
  164.                             RI=0;
  165.                             if(pf==data2)         //比較效驗和
  166.                               {
  167.                                 flag2=3;          //效驗和正確標志
  168.                               }
  169.                             else{
  170.                                   flag2=0;        //效驗和錯誤標志
  171.
  172.                                 }
  173.                          }
  174.                   }
  175.
  176.          }
  177.
  178. }

  180. void  display(void)
  181. {
  182.      if(flag2==3)                  //如果接受正確開始顯示
  183.        {
  184.         for(i=0;i<=2;i++)
  185.           {
  186.             P0=buf2[i];
  187.             delay(50);
  188.           }
  189.        }
  190. }

  192. void main(void)
  193. {
  194.     delay(500);
  195.     init();
  196.     count=2;
  197.     count1=2;
  198.     while(1)
  199. ……………………

  201. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

所有資料51hei提供下載:
485全雙工通信.rar (134.15 KB, 下載次數: 109)
