下面是惠海半導體H5119L應用于LED照明調光無頻閃應用案例：
下載附件
2020-3-10 14:47 上傳
下載附件
2020-3-10 14:48 上傳
下載附件
2020-3-10 14:48 上傳

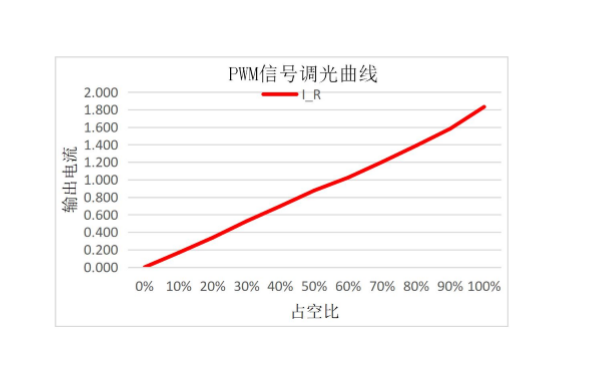

H5119 PWM調光曲線.png (60.17 KB, 下載次數: 58)
下載附件
2020-3-10 14:48 上傳
H5119L是一款低壓差即可恒流工作的集成電源開關的高亮度LED降壓恒流驅動器。 H5119L支持高頻調光以及65536級，高灰度，調光頻率范圍1-25KHZ，H5112A為戶外照明，景觀亮化 舞臺燈 智能照明應用提供了一個經濟有效的可共陽 調光無頻閃應用解決方案。H5119L可以從5V 到100V 工作，并提供一個外部可調輸出電流高達6A。 這款I(lǐng)C非常適合需要較寬輸入電壓范圍的應用。 高端電流感應和集成電流設置電路減少了外部元件的數量，同時提供了3% 準確度恒流精度。 一種控制算法，確保良好的輸入電源抑制和快速響應期間負載瞬變和 PWM 調光/線性調光。 平均電流模式3%恒流精度 寬輸入電壓范圍：5V～100V 可設定電流范圍：≥6000mA 低壓差即可恒流工作 固定關斷時間控制內置抖頻電路，降低對其他設備的 EMI 干擾 輸出短路保護 共陽極架構 調光頻率≥25KHz 調光灰度：65536級 調光無頻閃 過溫保護功能 調光功能：線性調光/PWM 調光 調光深度小于 0.1% SOP-8封裝 4：應用領域 舞臺燈，RGB 燈 汽車燈照明臺燈，射燈 軌道磁吸燈、DMX512景觀亮化
|
